從機架卸下節點

程序

1. 鬆開出貨托架兩側的四個緊固螺絲。

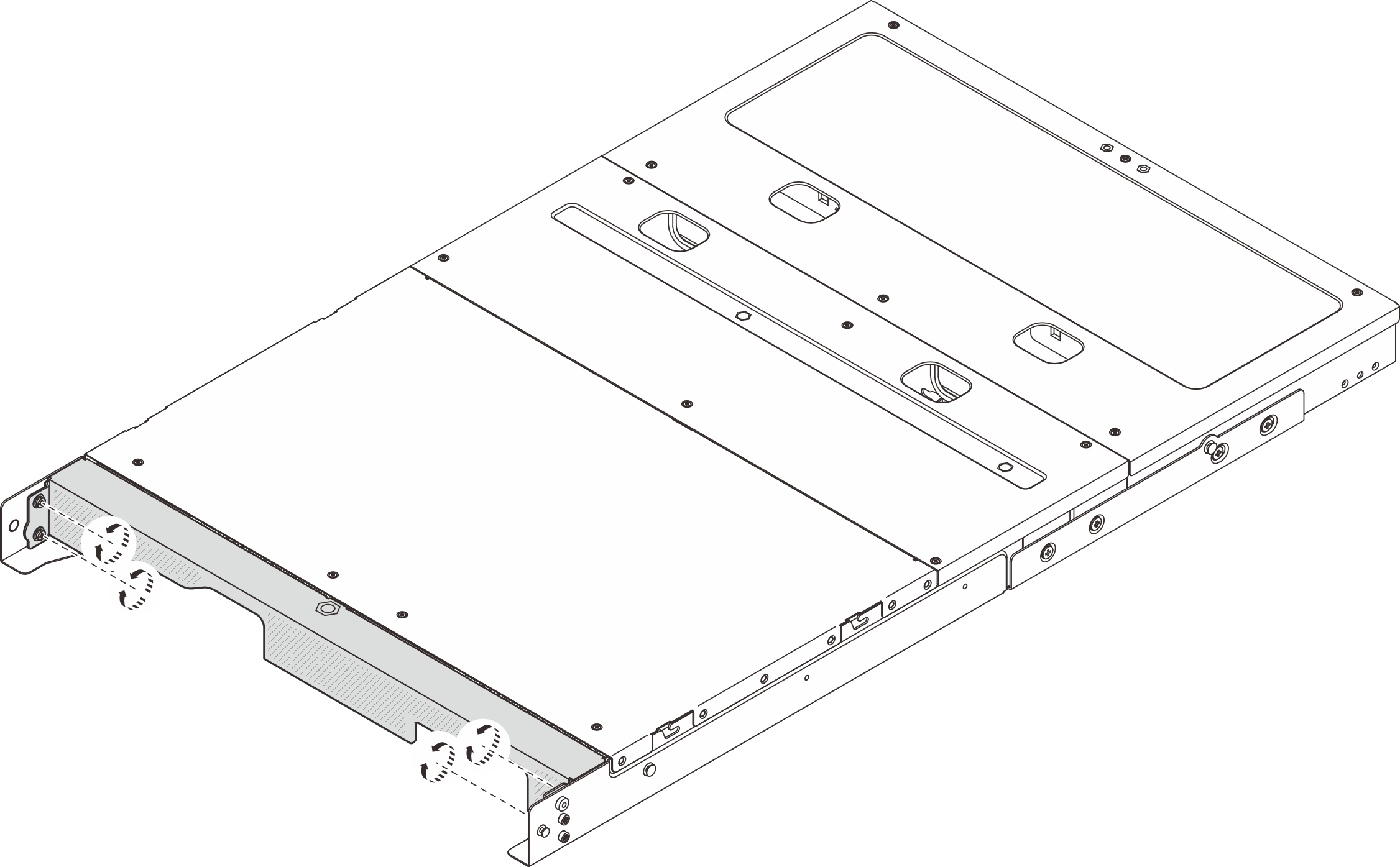

   圖 1. 鬆開螺絲


2. 拉動出貨托架，將其從機體卸下。

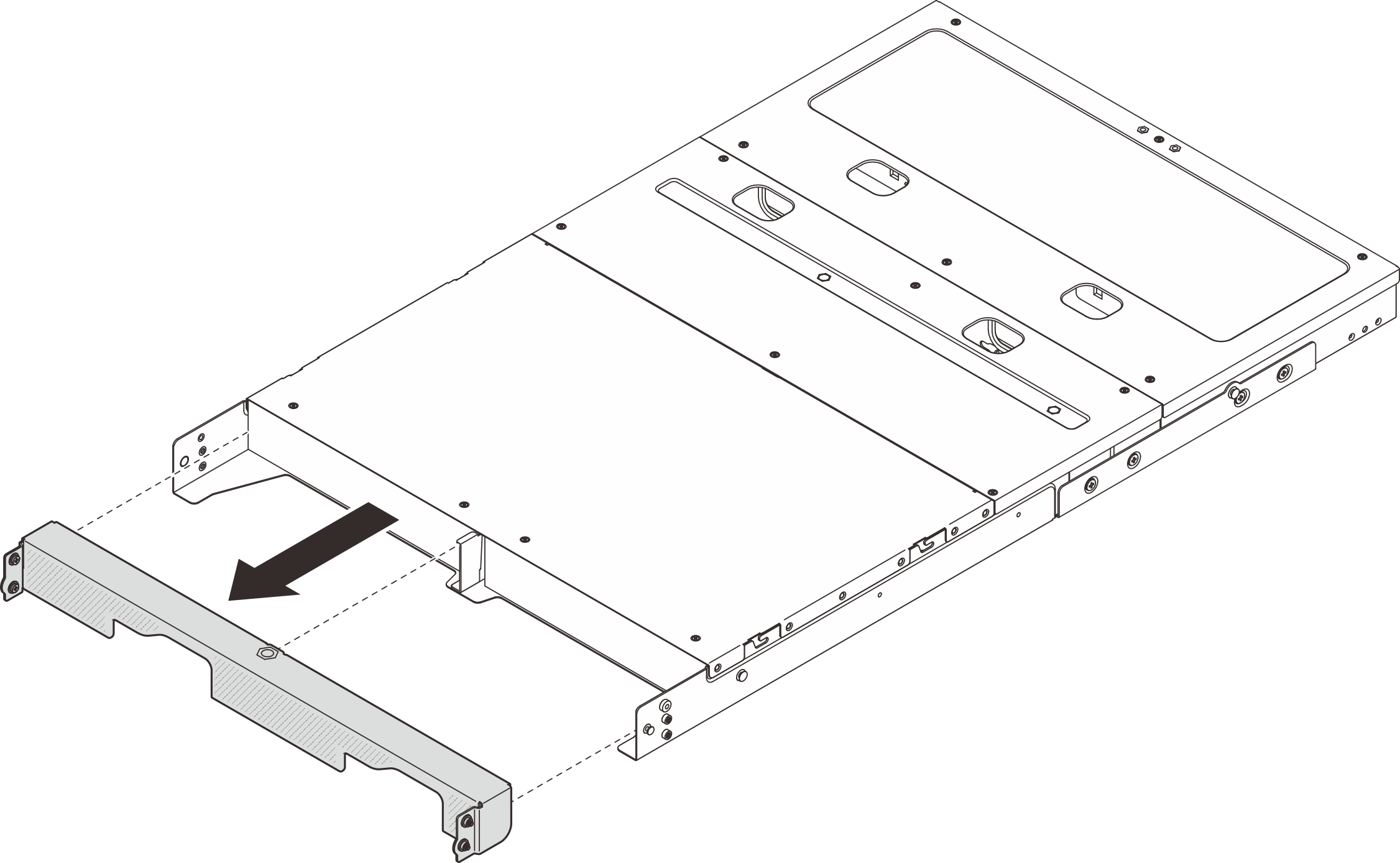

   圖 2. 卸下出貨托架



程序

1. 為此作業做好準備。
   1. 卸下中蓋。

      卸下 1U2N 機體的中間上蓋

      • 鬆開中間上蓋上的六個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

      圖 3. 卸下 1U2N 機體的中間上蓋



      卸下 1U3N 機體的中間上蓋

      • 鬆開中間上蓋上的八個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

      圖 4. 卸下 1U3N 機體的中間上蓋


   2. 卸下空氣擋板。捏住空氣擋板的藍色觸摸點，小心地將空氣擋板從機體中取出。
      圖 5. 從 1U2N 機體卸下空氣擋板



      圖 6. 從 1U3N 機體卸下空氣擋板


   3. 從節點拔除所有纜線。若要卸下電源整流器纜線，請執行下列動作：
      1. 使用平頭螺絲起子鬆開鎖定電源線的螺絲。
      2. 使電源線脫離節點。

      圖 7. 卸下電源線


2. 節點背面的風扇控制板接頭附有保護防塵蓋。拔掉纜線後，請務必用蓋子蓋住接頭。
3. 按住節點後方的鬆開卡榫，然後將節點從機體中拉出。

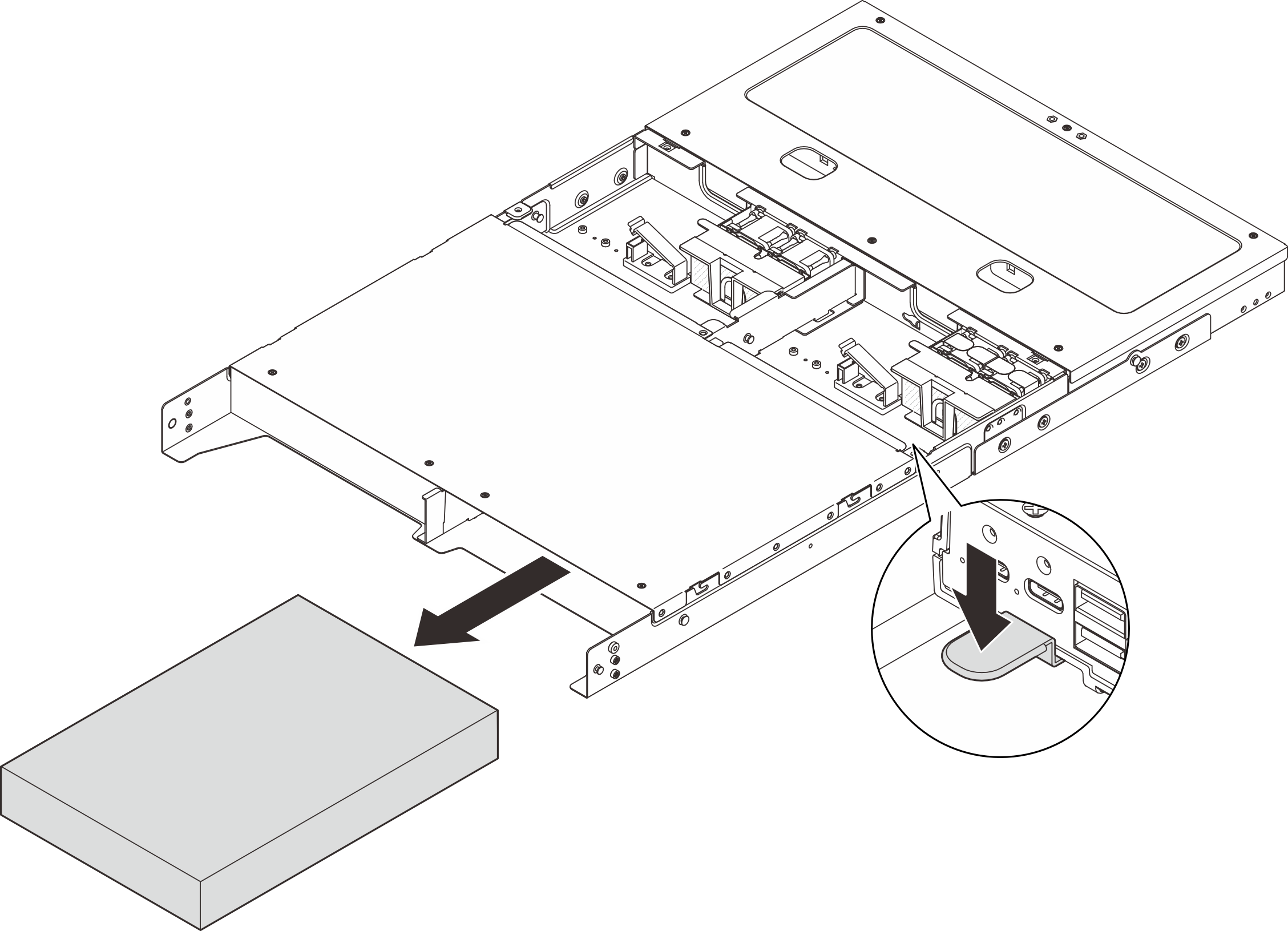

   圖 8. 卸下節點



   註

   節點機槽中應安裝節點或節點填充板。若要安裝節點填充板，請將填充板插入節點機槽；然後，用兩個螺絲固定填充板。

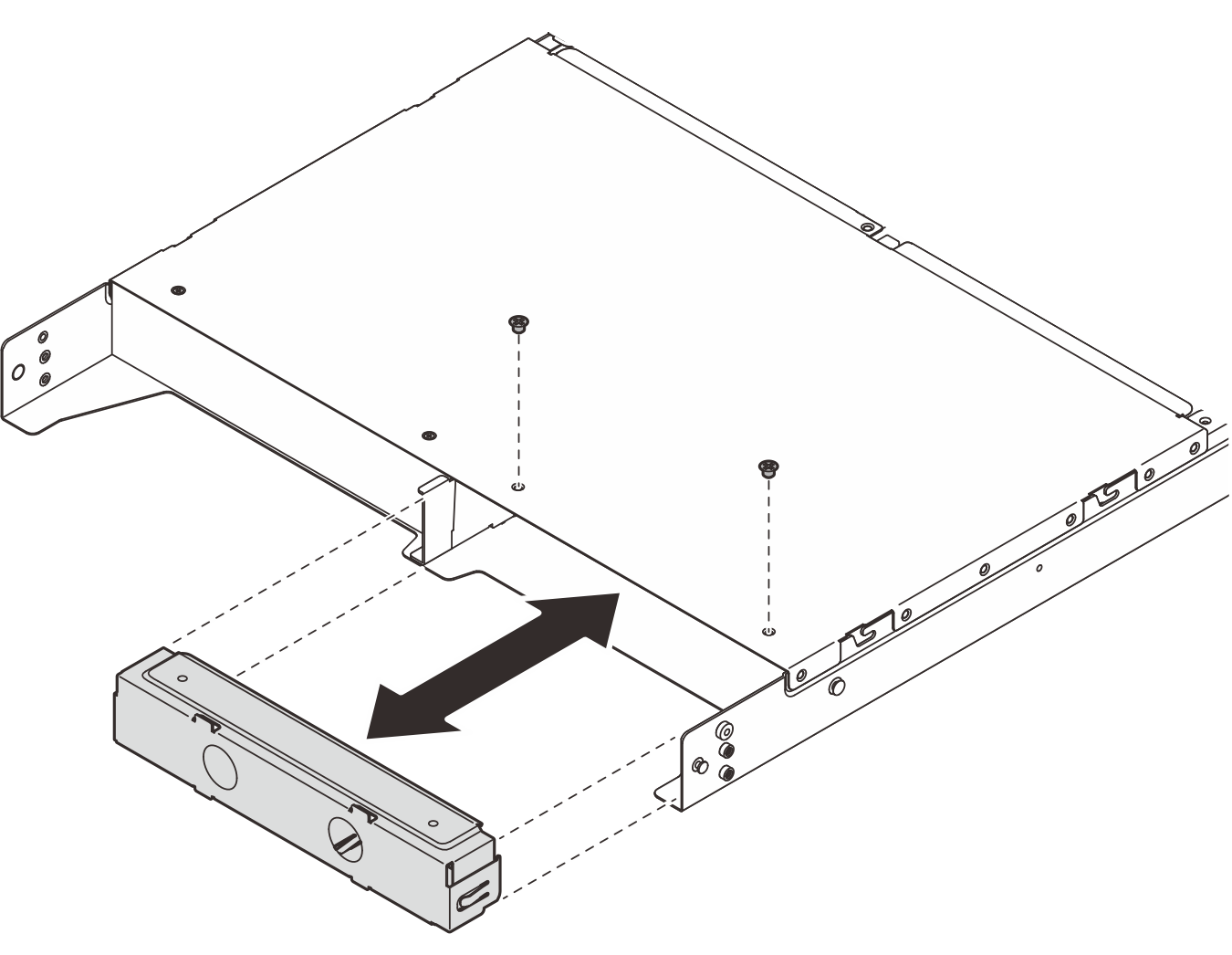

   圖 9. 安裝節點填充板


4. （選用）如果不打算將節點重新安裝到機體中，請執行下列動作：
   1. 變更機型以確保正確運作。請參閱變更機型以便在機體中運作（僅限經過培訓的維修技術人員）。
   2. 卸下機架裝載風扇罩。請參閱 卸下風扇罩。
   3. 將風扇模組安裝到節點。請參閱 安裝風扇模組。
   4. 安裝桌面裝載風扇罩。請參閱 安裝風扇罩。

程序

1. 如果機架已安裝纜線整理臂 (CMA)，請先將其卸下。
2. 如果適用，請卸下安裝在滑軌後端的 M6 螺絲。
   圖 10. 卸下螺絲






3. 將機體與正面的機架分離。

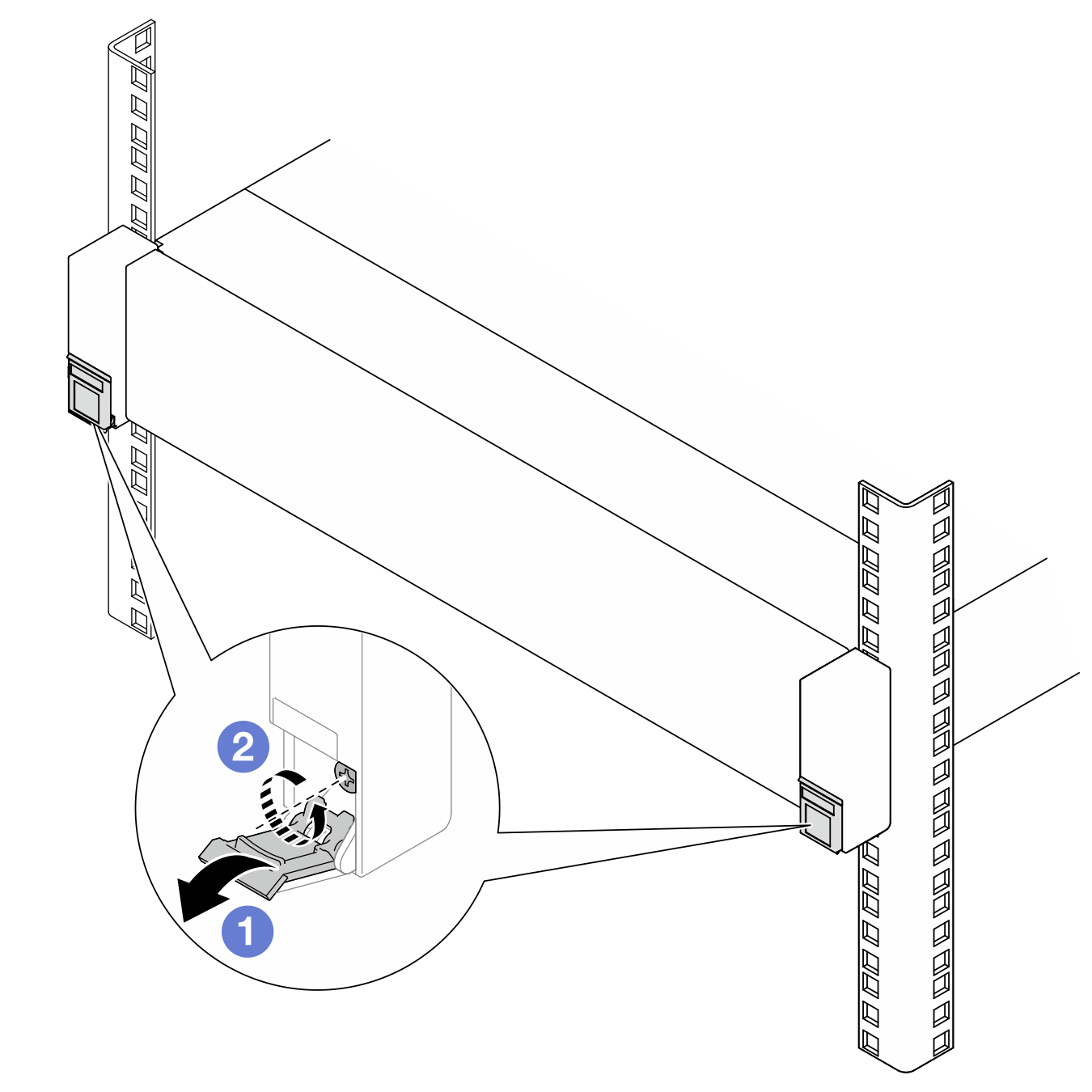

   圖 11. 將機體與機架分離






   1. 將機架閂鎖上的蓋子往下翻。
   2. 鬆開固定機體的螺絲。
4. 從機架卸下機體。

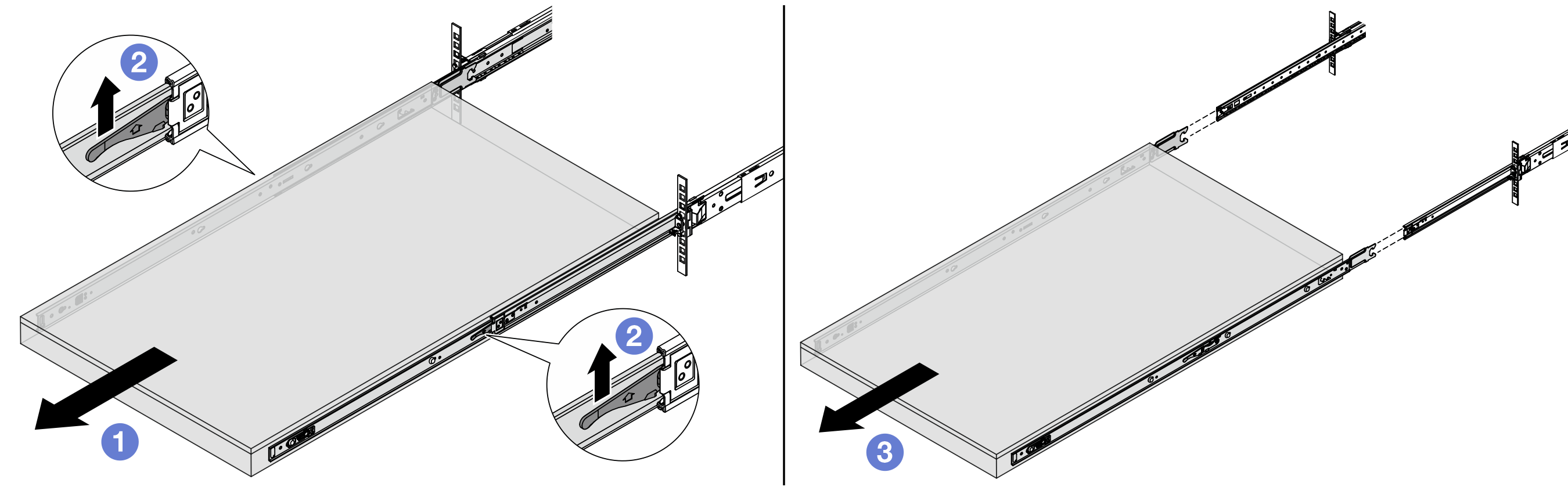

   圖 12. 拉出機體






   1. 將機體完全滑出，直到其停止。
   2. 將滑軌上的閂鎖向上推。
   3. 提起機體，將其從滑軌完全卸下。將機體放置在平坦堅固的表面上。
5. 如有需要，請從機體卸下內滑軌。

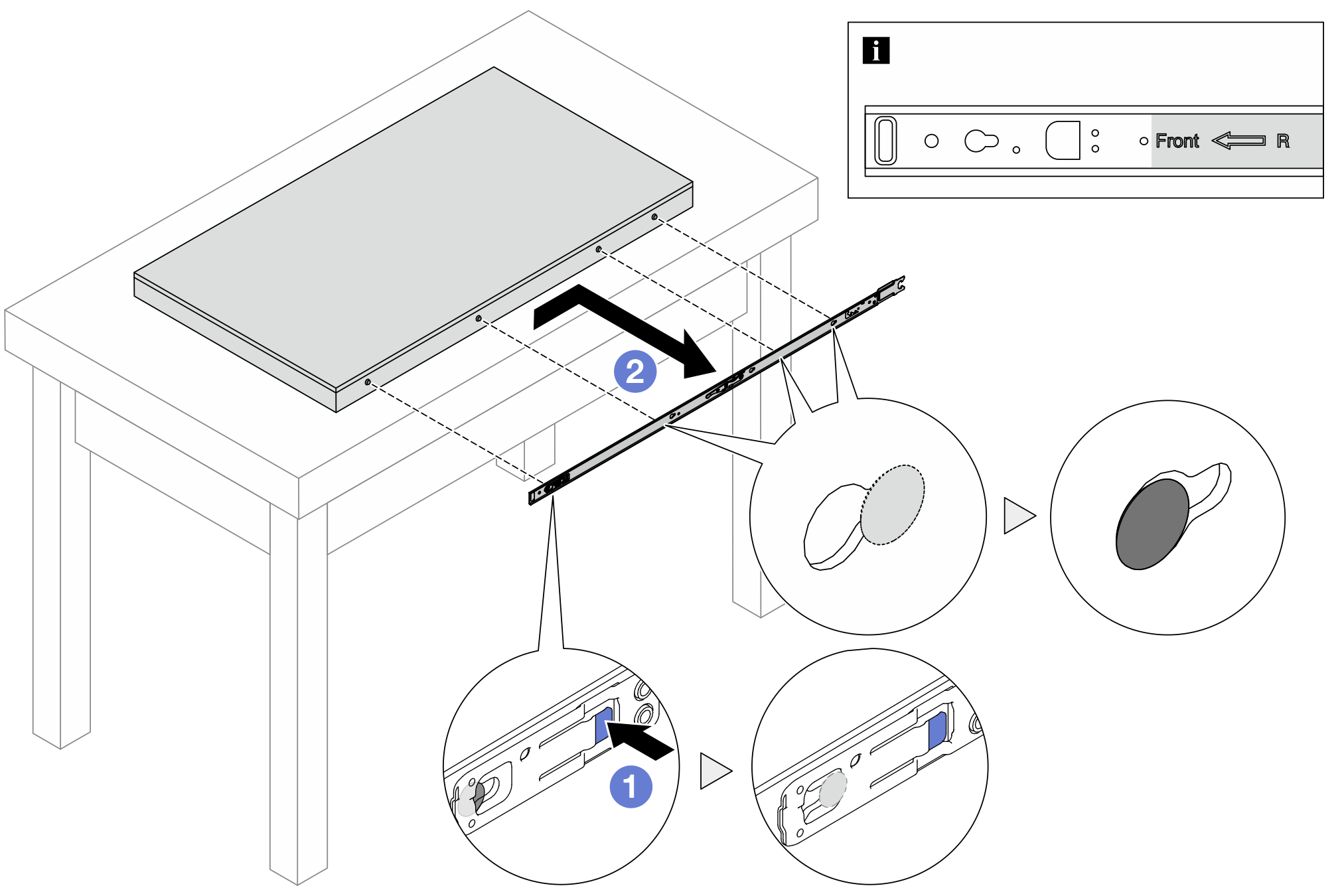

   圖 13. 卸下內滑軌






   1. 按下藍色卡榫，以鬆開閂鎖。
   2. 將內滑軌向後推，直到機體上的 T 型插腳脫離內滑軌。
6. 對另一個滑軌重複前一個步驟。
