从机架中卸下节点

过程

1. 拧松装运支架两侧的四颗松不脱螺钉。
   图 1. 拧松螺钉

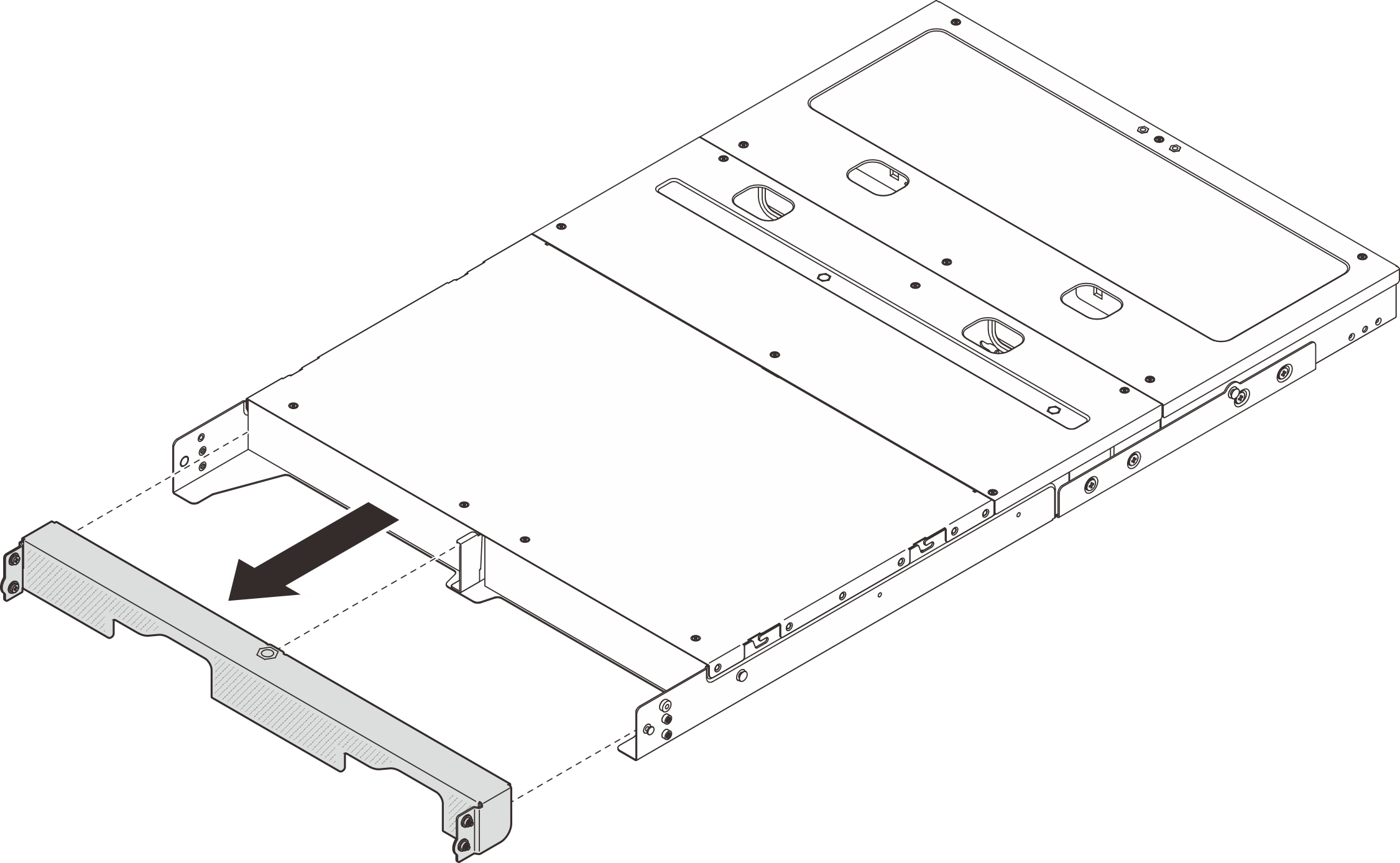

2. 拉动装运支架，将其从机柜上卸下。
   图 2. 卸下装运支架



过程

1. 为本任务做好准备。
   1. 卸下中间外盖。

      卸下 1U2N 机柜的中间顶盖

      • 拧松中间顶盖上的六颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

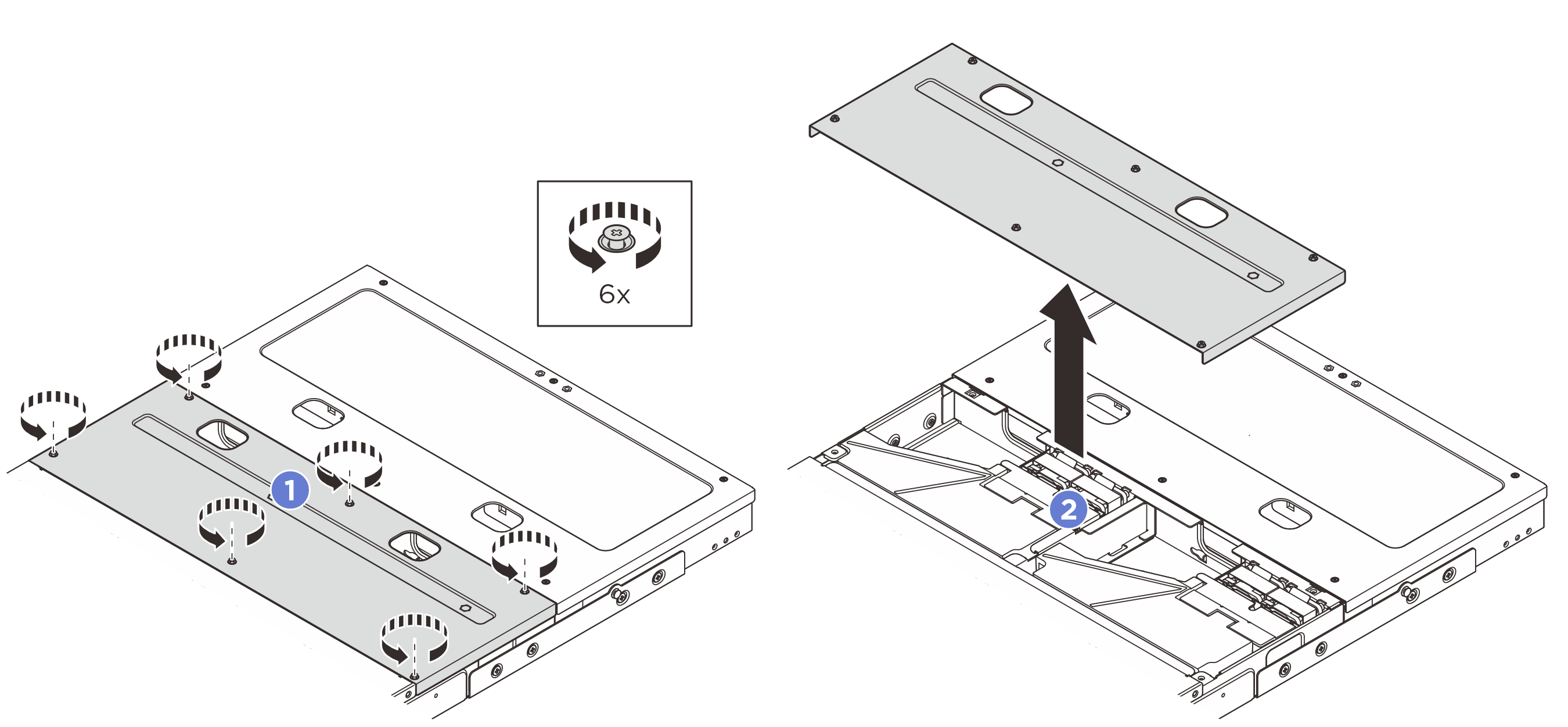

      图 3. 卸下 1U2N 机柜的中间顶盖



      卸下 1U3N 机柜的中间顶盖

      • 拧松中间顶盖上的八颗松不脱螺钉。
      • 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。

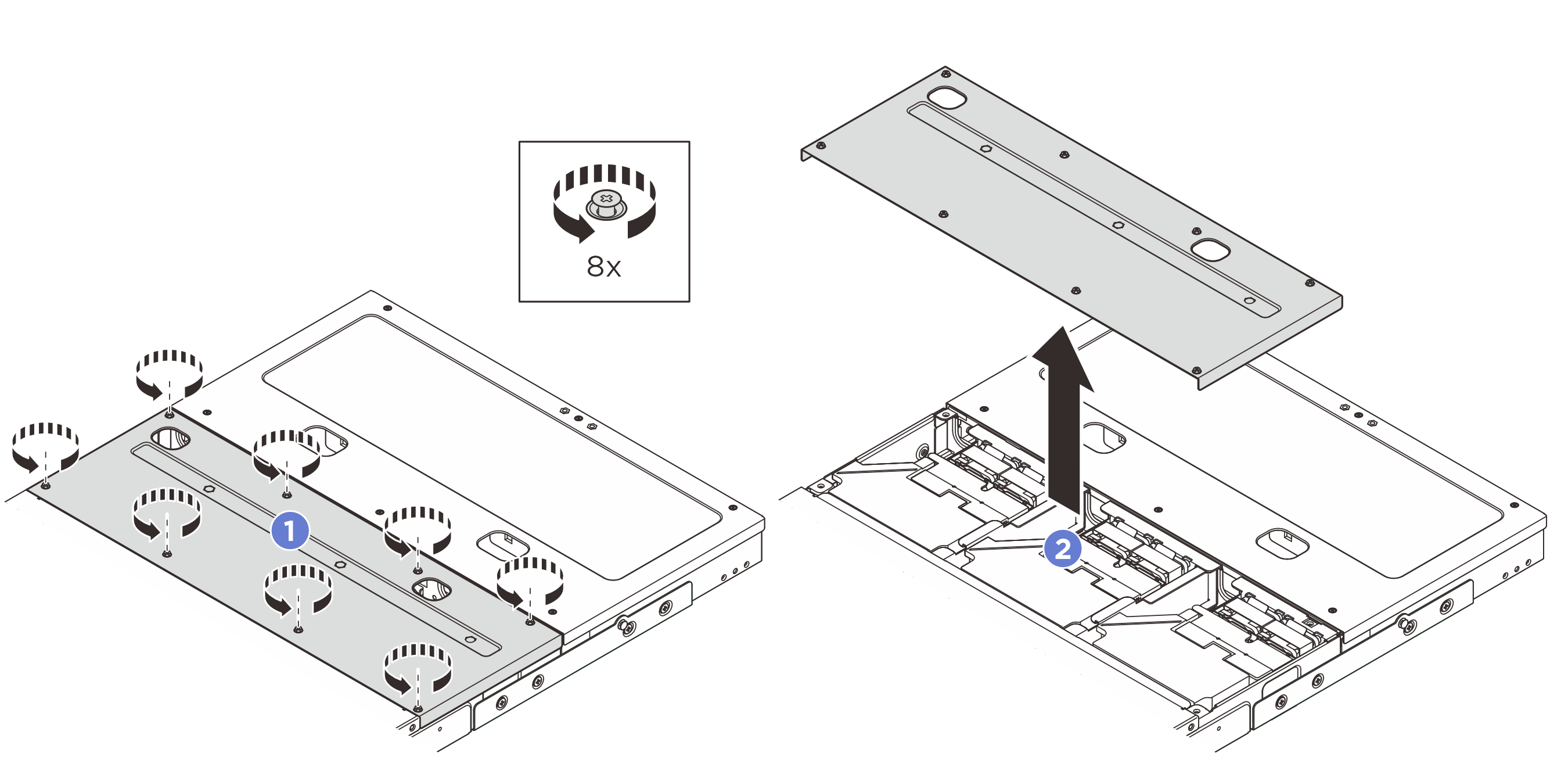

      图 4. 卸下 1U3N 机柜的中间顶盖


   2. 卸下导风罩。捏住导风罩上的蓝色操作点，小心地将导风罩从机柜中取出。

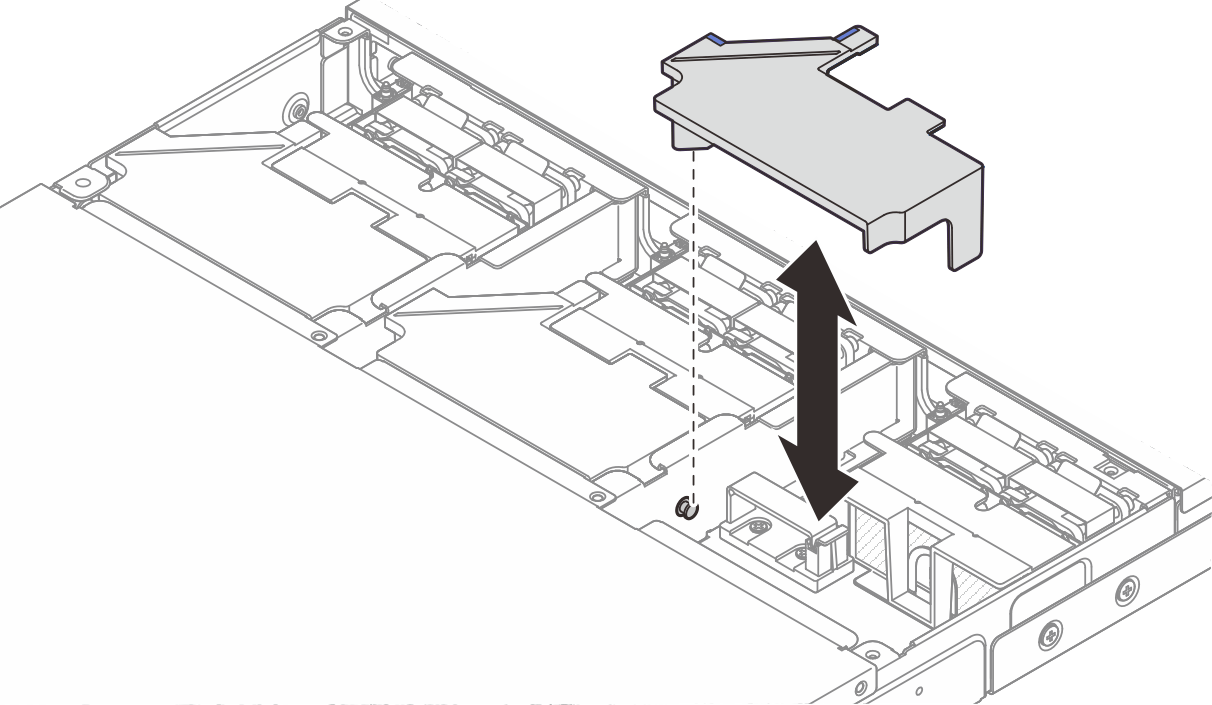

      图 5. 从 1U2N 机柜上卸下导风罩

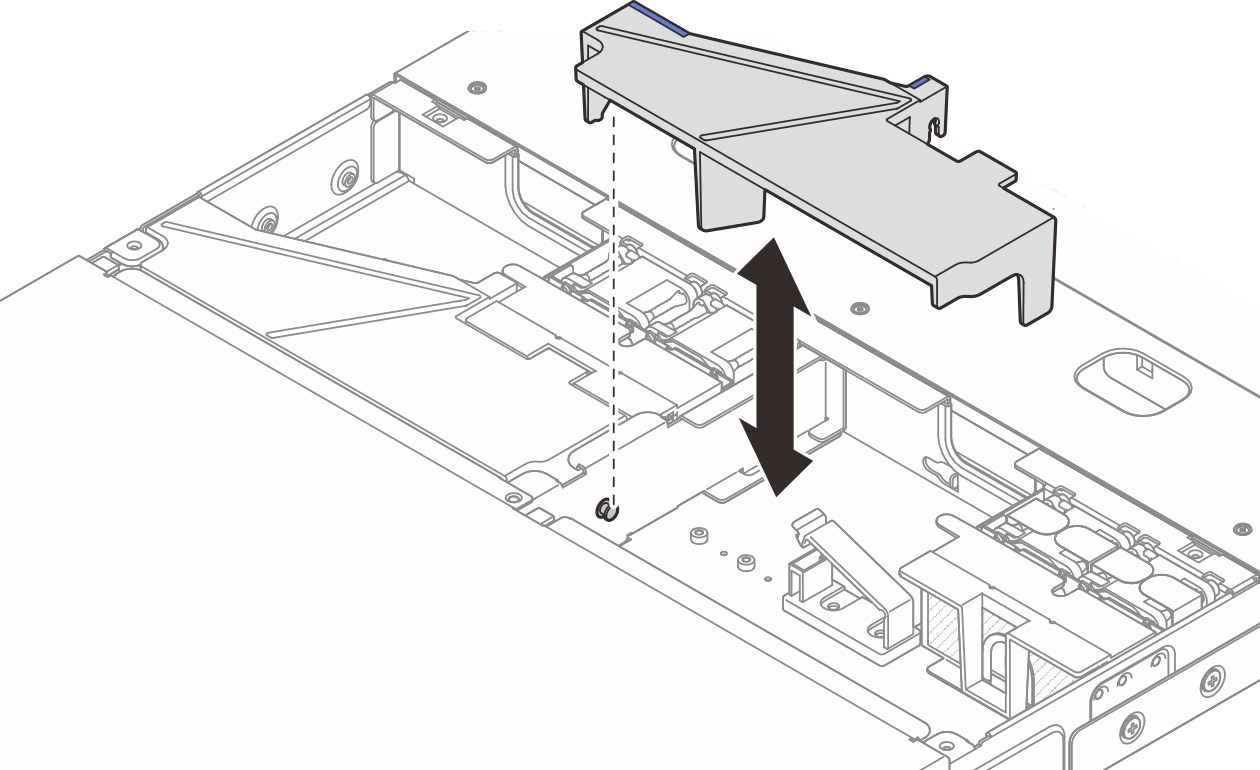

      图 6. 从 1U3N 机柜上卸下导风罩


   3. 从节点上拔下所有线缆。要拔下电源适配器线缆，请执行以下操作：
      1. 用一字螺丝刀拧松固定电源线的螺钉。
      2. 从节点上拔下电源线。

      图 7. 拔下电源线


2. 节点背面的风扇控制板接口带有防尘帽。拔下线缆后，请确保用防尘帽盖上接口。

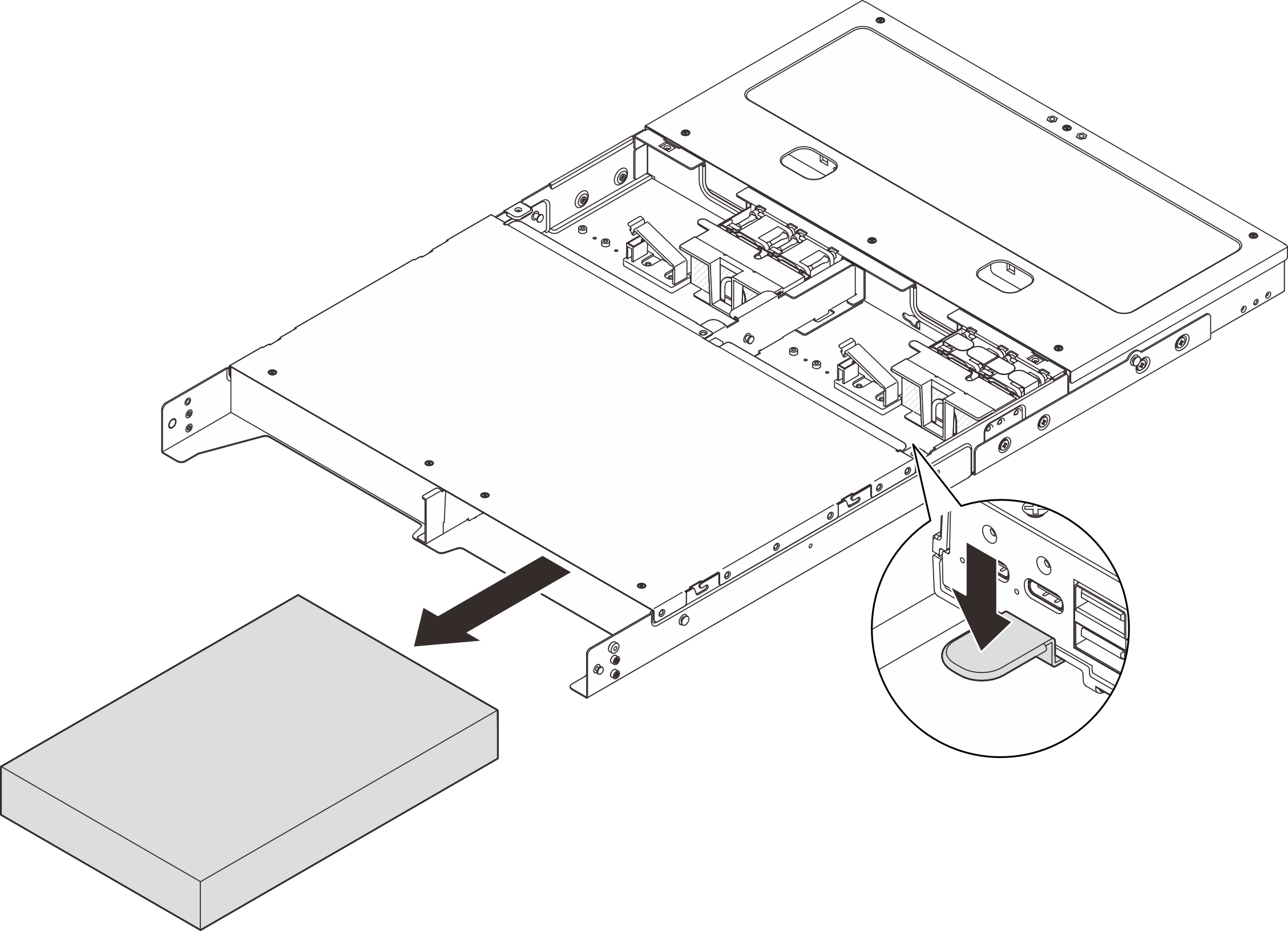

3. 按住节点后方的解锁卡扣，然后将节点从机柜中拉出。
   图 8. 卸下节点



   注

   节点插槽中应安装节点或节点填充件。要安装节点填充件，请将填充件插入节点插槽；然后，用两颗螺钉固定填充件。

   图 9. 安装节点填充件


4. （可选）如果不打算将节点重新安装到机柜中，请执行以下操作：
   1. 更改机器类型以确保正常运行。请参阅更改机器类型以便在机柜中使用（仅限经过培训的技术人员）。
   2. 卸下机架安装风扇护罩。请参阅卸下风扇护罩。
   3. 将风扇模块安装到节点中。请参阅安装风扇模块。
   4. 安装桌面安装风扇护罩。请参阅安装风扇护罩。

过程

1. 如果机架装有理线臂（CMA），请先将其卸下。
2. 如果适用，请卸下安装在导轨后端的 M6 螺钉。
   图 10. 卸下螺钉






3. 从机架正面卸下机柜。

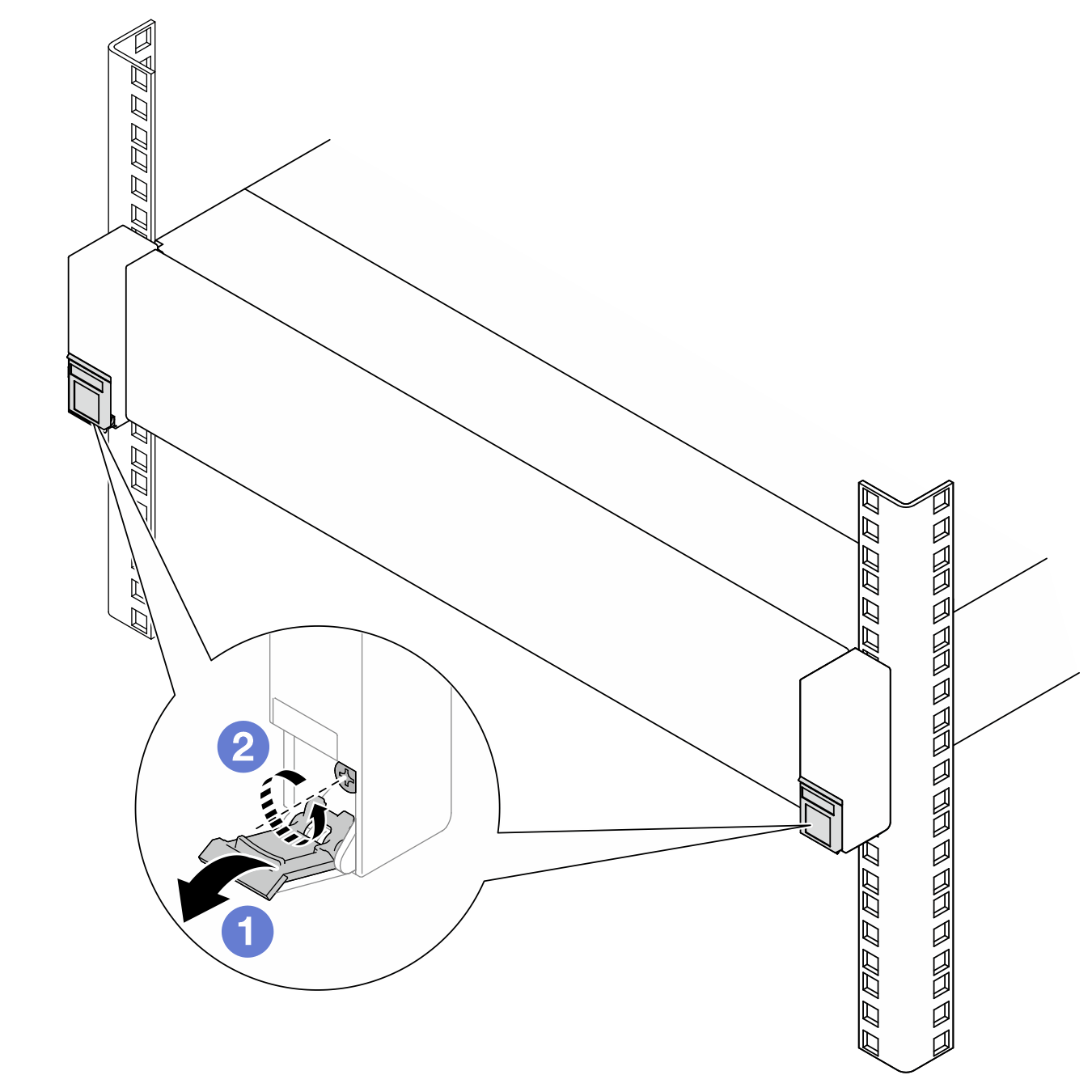

   图 11. 从机架上卸下机柜






   1. 向下打开机架滑锁上的盖子。
   2. 拧松固定机柜的螺钉。
4. 从机架上卸下机柜。

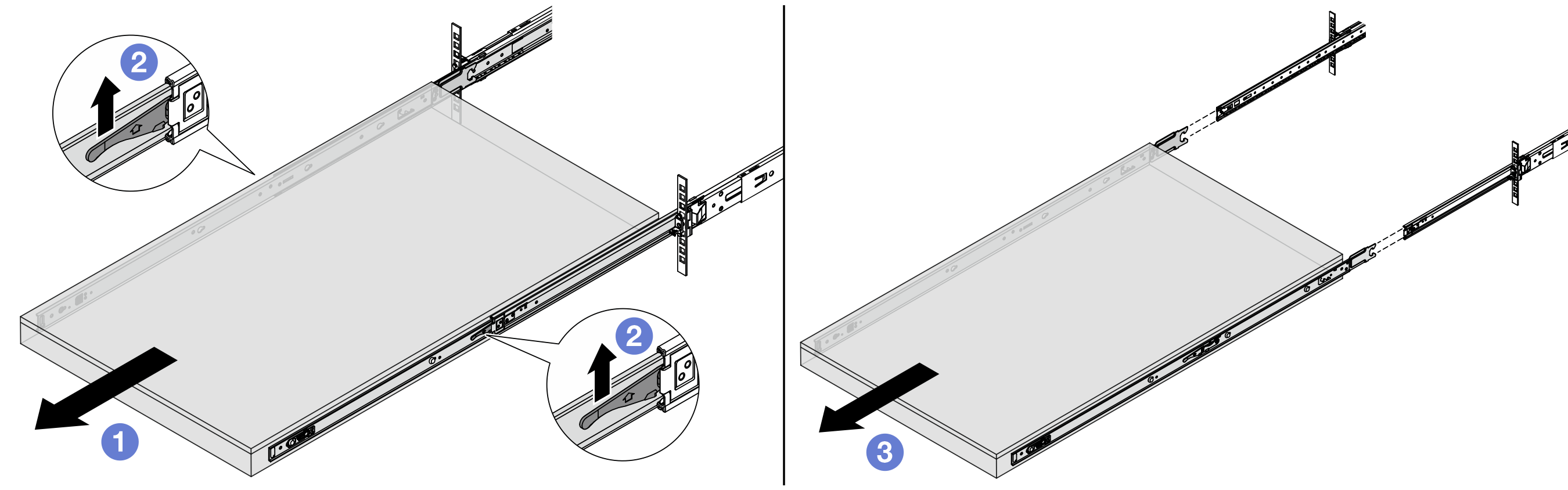

   图 12. 拉出机柜






   1. 向外拉动机柜，直到拉不动为止。
   2. 向上推动导轨上的滑锁。
   3. 将机柜抬起以将其从导轨上完全卸下。将机柜放置在平坦坚固的表面上。
5. 如有必要，请从机柜上卸下内侧导轨。

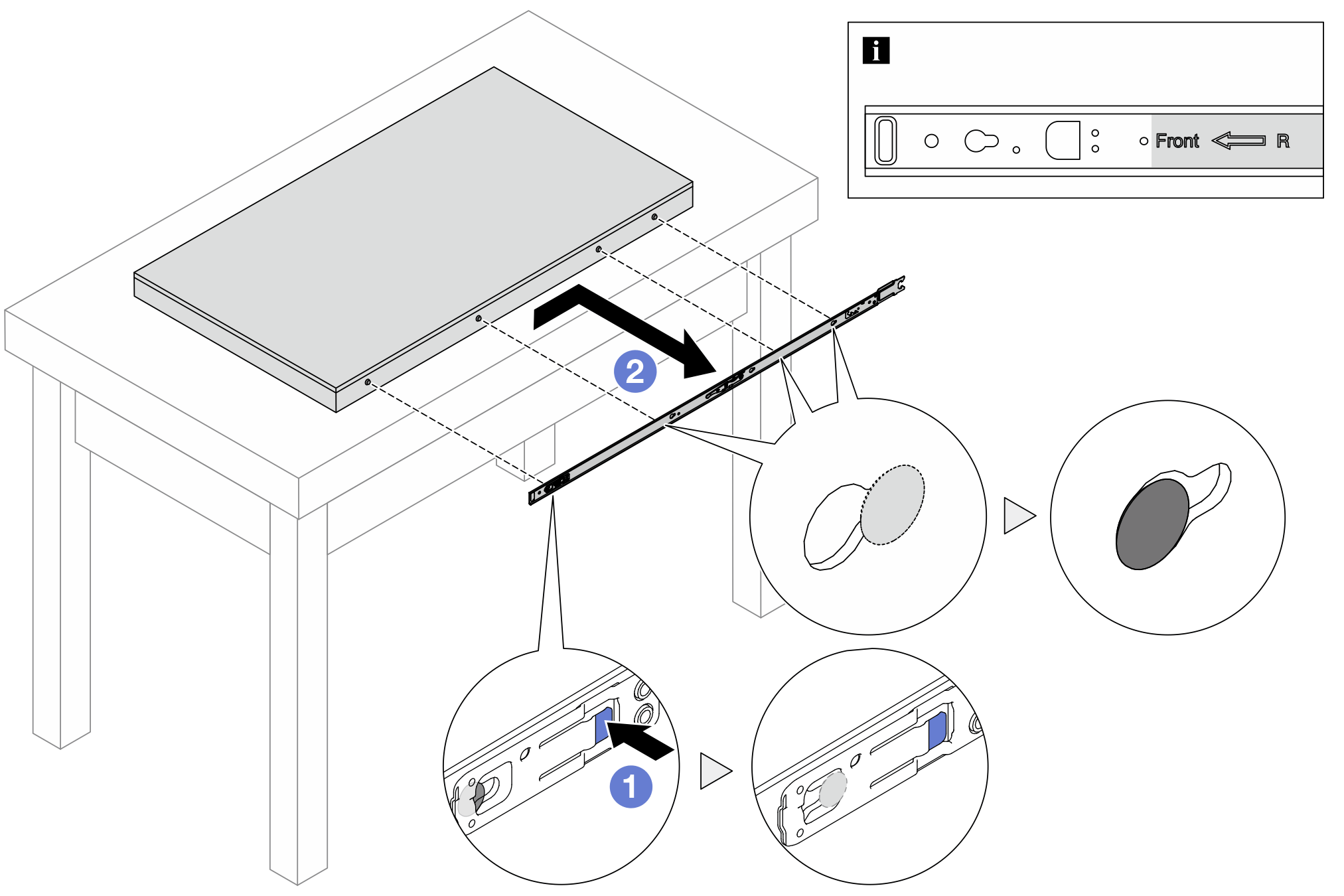

   图 13. 卸下内侧导轨






   1. 按蓝色卡扣以松开滑锁。
   2. 向后推动内侧导轨，直至机柜上的 T 型销与内侧导轨脱离。
6. 对另一根导轨重复执行上述步骤。
