將節點安裝到機架

程序

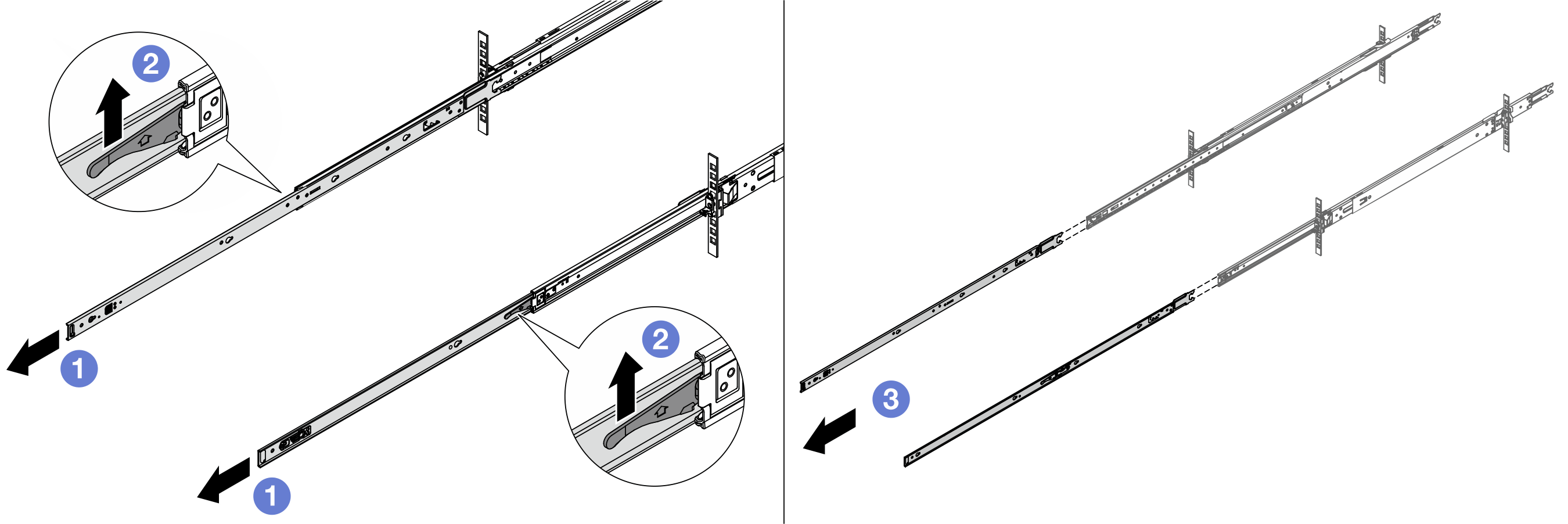

1. 從中間導軌卸下內滑軌。
   圖 1. 卸下內滑軌






   1. 延長內滑軌。
   2. 將閂鎖向上推，讓內滑軌與中間導軌脫離。
   3. 卸下內滑軌。

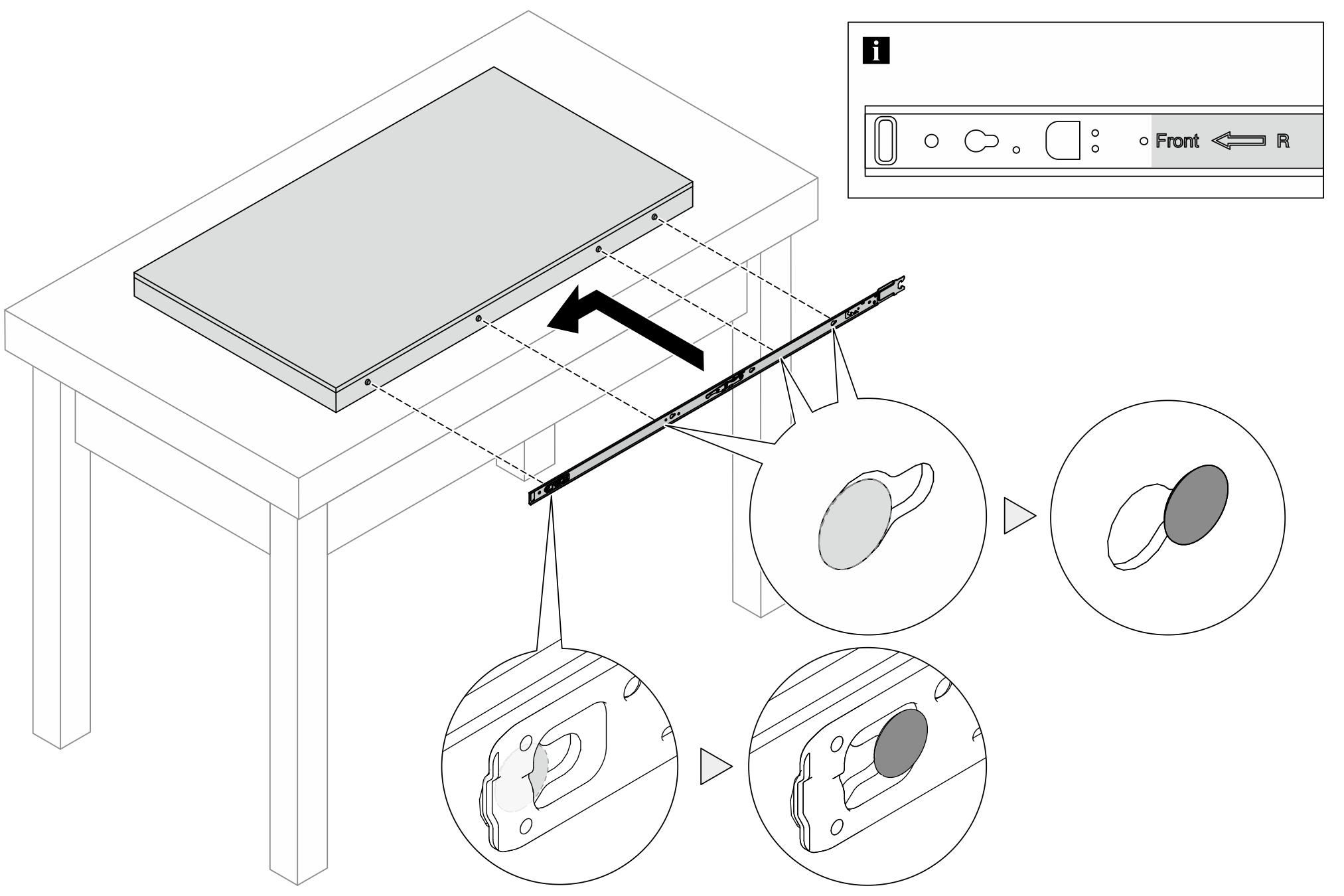

2. 將內滑軌上的插槽對齊機體側面的 T 形插腳；然後，向前滑動內滑軌，直到 T 形插腳鎖入定位。
   註

   1. 將內滑軌組裝到機體時，請確保「Front」戳記始終朝向正面。

   2. 「L」和「R」戳記代表滑軌的左右兩側。

   圖 2. 將內滑軌安裝到機體






3. 對另一個滑軌重複前一個步驟。

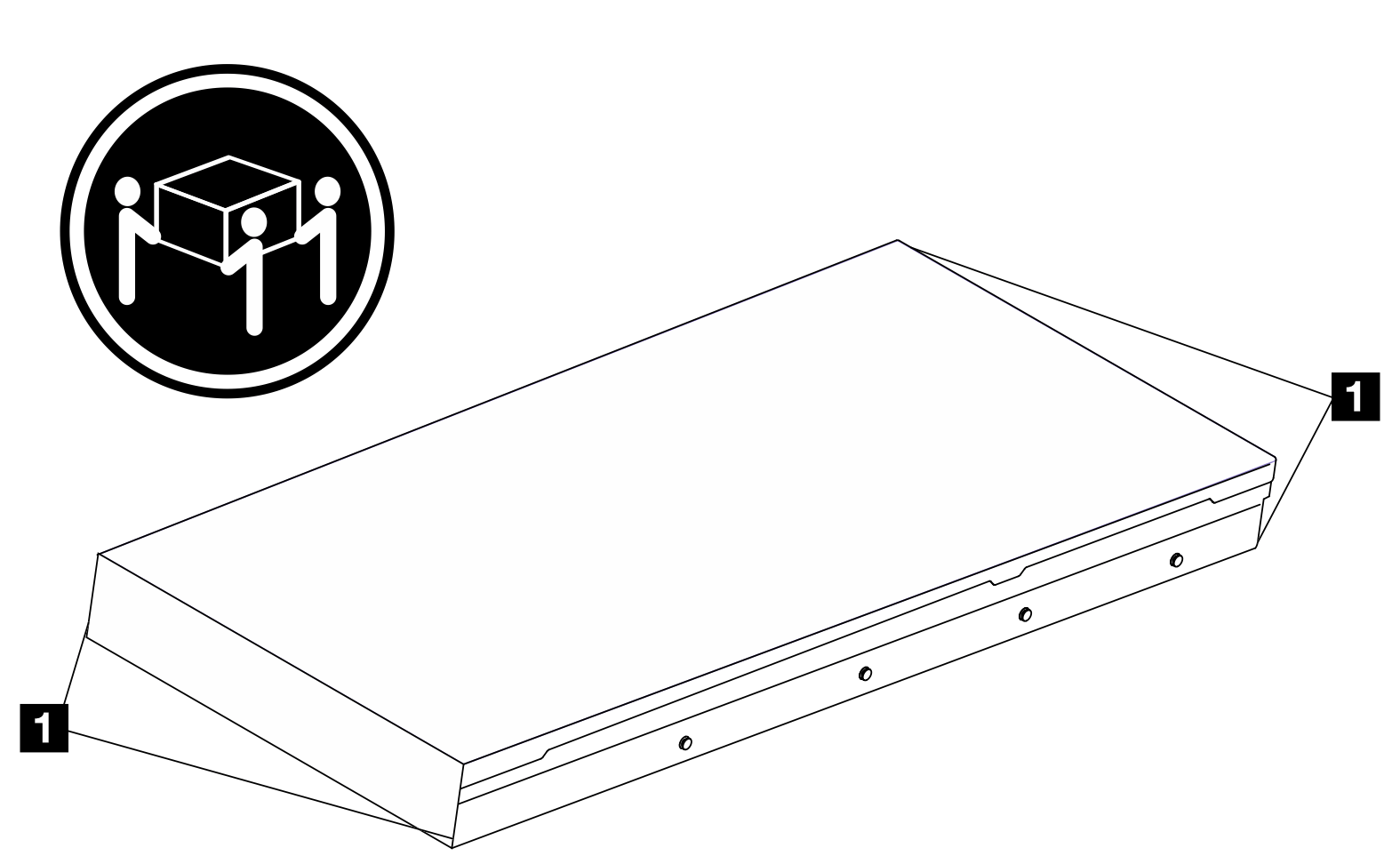

4. 小心地抬起機體。

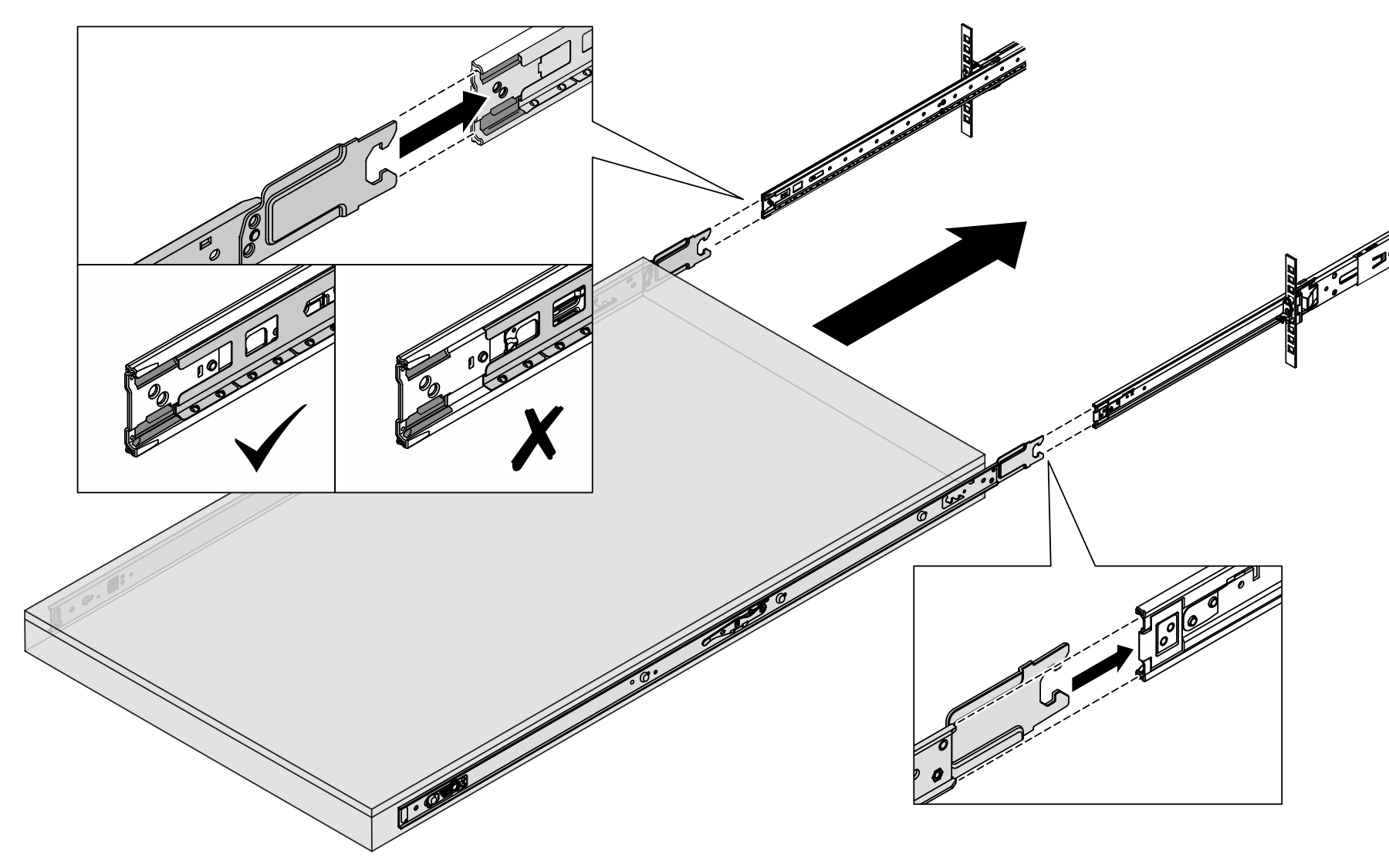

5. 將機體安裝到機架。將內滑軌的兩個後端對齊中間滑軌的開口，並確保兩對滑軌正確配合。
   註

   將內滑軌安裝至中間導軌之前，請確保兩側的滾珠固定器已達到最外側位置。如果固定器位置不佳，請將它們滑向前方，直到停止。

   圖 3. 安裝機體

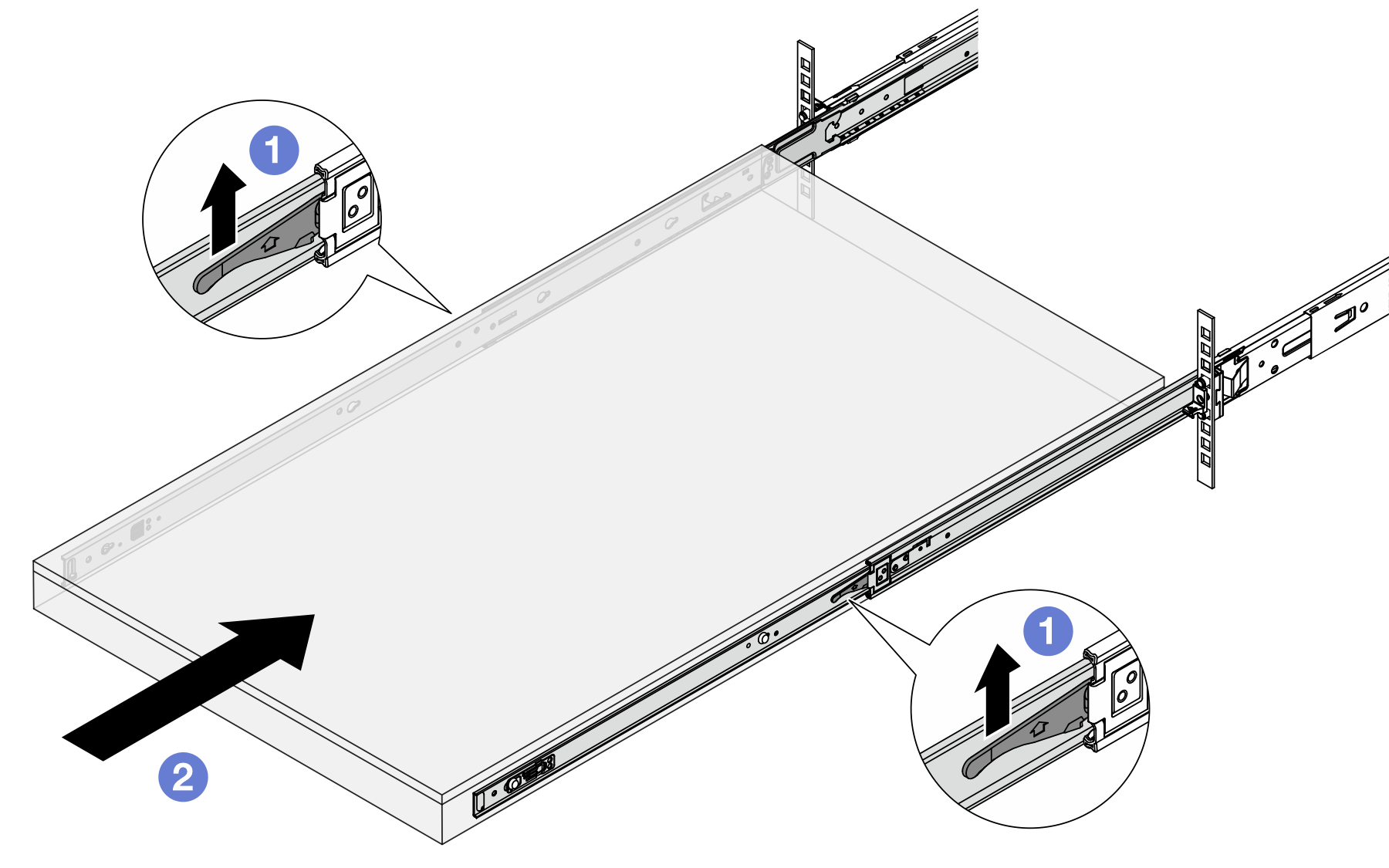

6. 提起鎖閂以繼續將機體滑入。
   圖 4. 鎖定閂鎖






   1. 提起兩側的鎖閂。
   2. 將機體完全推入機架中，直到兩個閂鎖卡入定位並聽到喀嚓聲。
7. 將機體固定到機架。

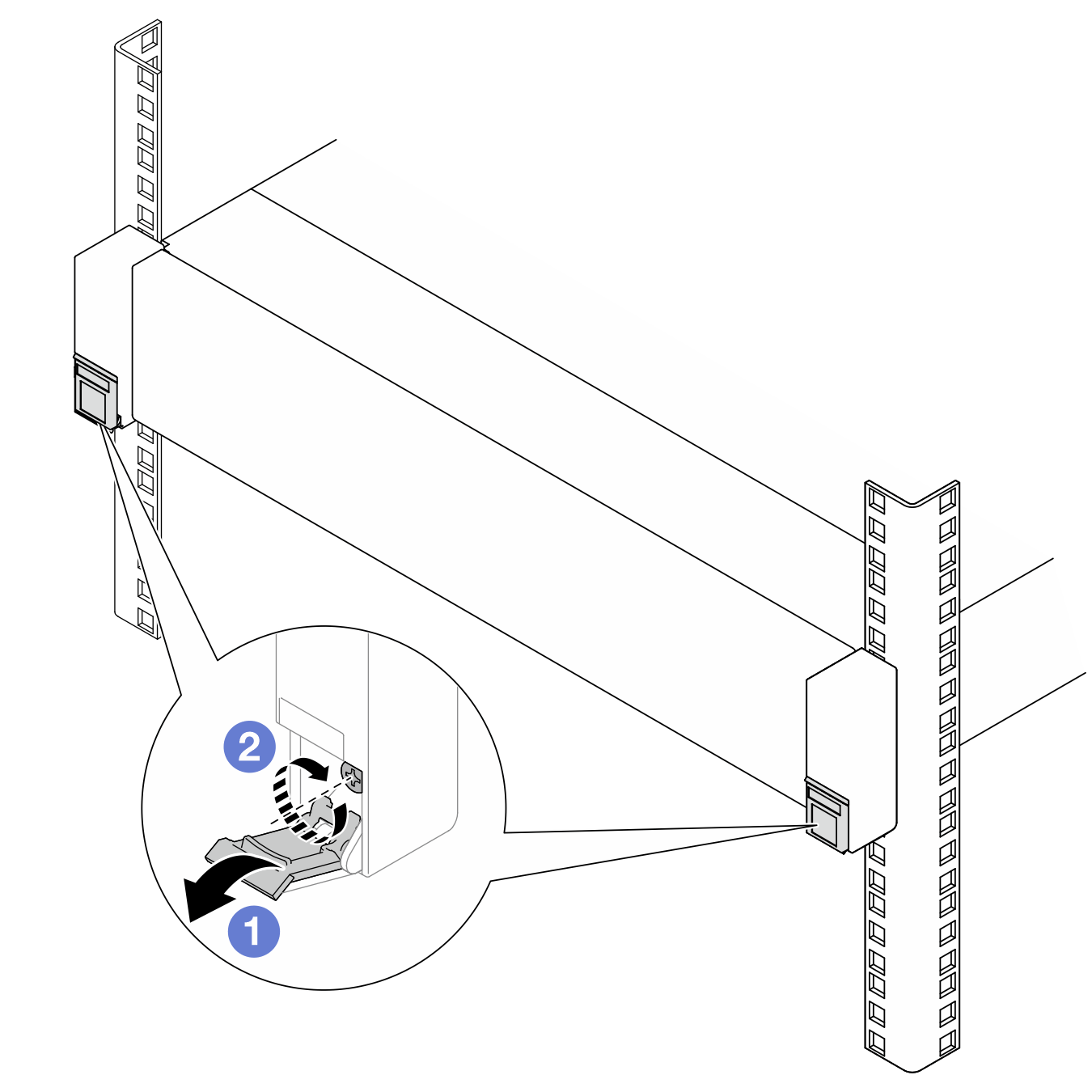

   1. 將機體固定到機架正面。鎖緊位於機架閂鎖上的兩個螺絲。
      圖 5. 將機體固定到機架正面






      • 將機架閂鎖上的蓋子往下翻。
      • 鎖緊螺絲以固定機體。

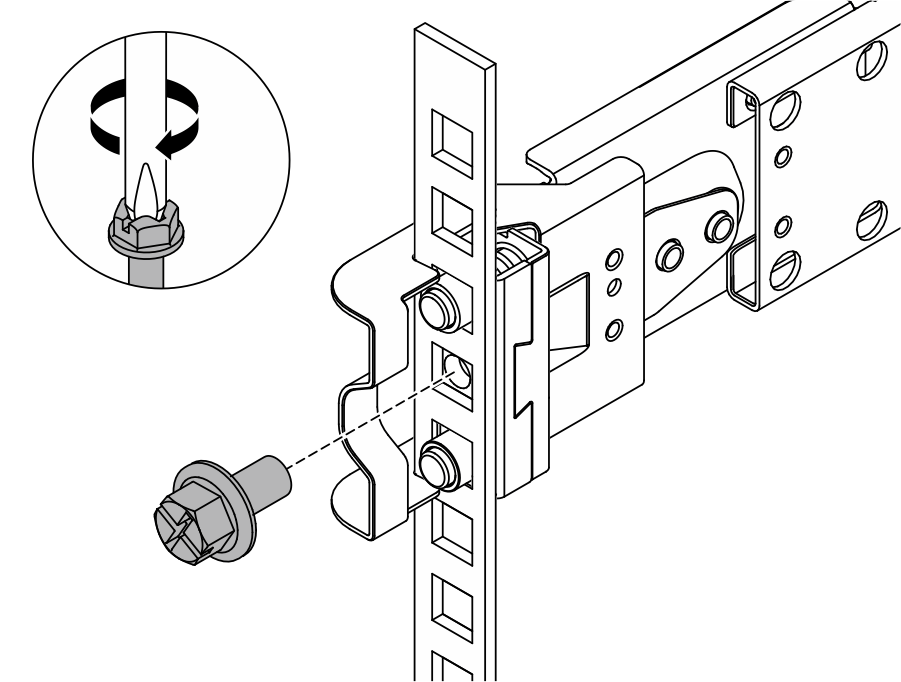

   2. （選用）如果要運送裝有機體的機架，或是將機架放置在容易振動的區域，請在每個滑軌上鎖上一個 M6 螺絲，將機體固定到機架背面。
      圖 6. 將機體固定到機架背面







程序

1. 為此作業做好準備。
   1. 確保電源整流器已正確安裝在機體中。如果要安裝電源整流器，請參閱安裝電源整流器（機架裝載）。
   2. 卸下中蓋。

      卸下 1U2N 機體的中間上蓋

      • 鬆開中間上蓋上的六個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

      圖 7. 卸下 1U2N 機體的中間上蓋



      卸下 1U3N 機體的中間上蓋

      • 鬆開中間上蓋上的八個緊固螺絲。
      • 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

      圖 8. 卸下 1U3N 機體的中間上蓋


   3. 卸下空氣擋板。捏住空氣擋板的藍色觸摸點，小心地將空氣擋板從機體中取出。
      圖 9. 從 1U2N 機體卸下空氣擋板



      圖 10. 從 1U3N 機體卸下空氣擋板


   4. 如果節點之前未安裝在機體中，則在將節點安裝到機體之前，請完成以下步驟：
      1. 從節點卸下桌面裝載風扇罩。請參閱 卸下風扇罩。
      2. 從節點卸下風扇模組。請參閱 卸下風扇模組。如果沒有，它可能會干擾機體的頂部。
      3. 將機架裝載風扇罩安裝到節點。請參閱 安裝風扇罩。
      4. 變更機型以確保正確運作。請參閱變更機型以便在機體中運作（僅限經過培訓的維修技術人員）。
2. 如果節點機槽中已安裝節點填充板，請先將它卸下。
   1. 鬆開固定節點填充板的兩個螺絲。
   2. 從節點機槽卸下節點填充板。請妥善保存節點填充板，以供日後使用。
   圖 11. 卸下節點填充板

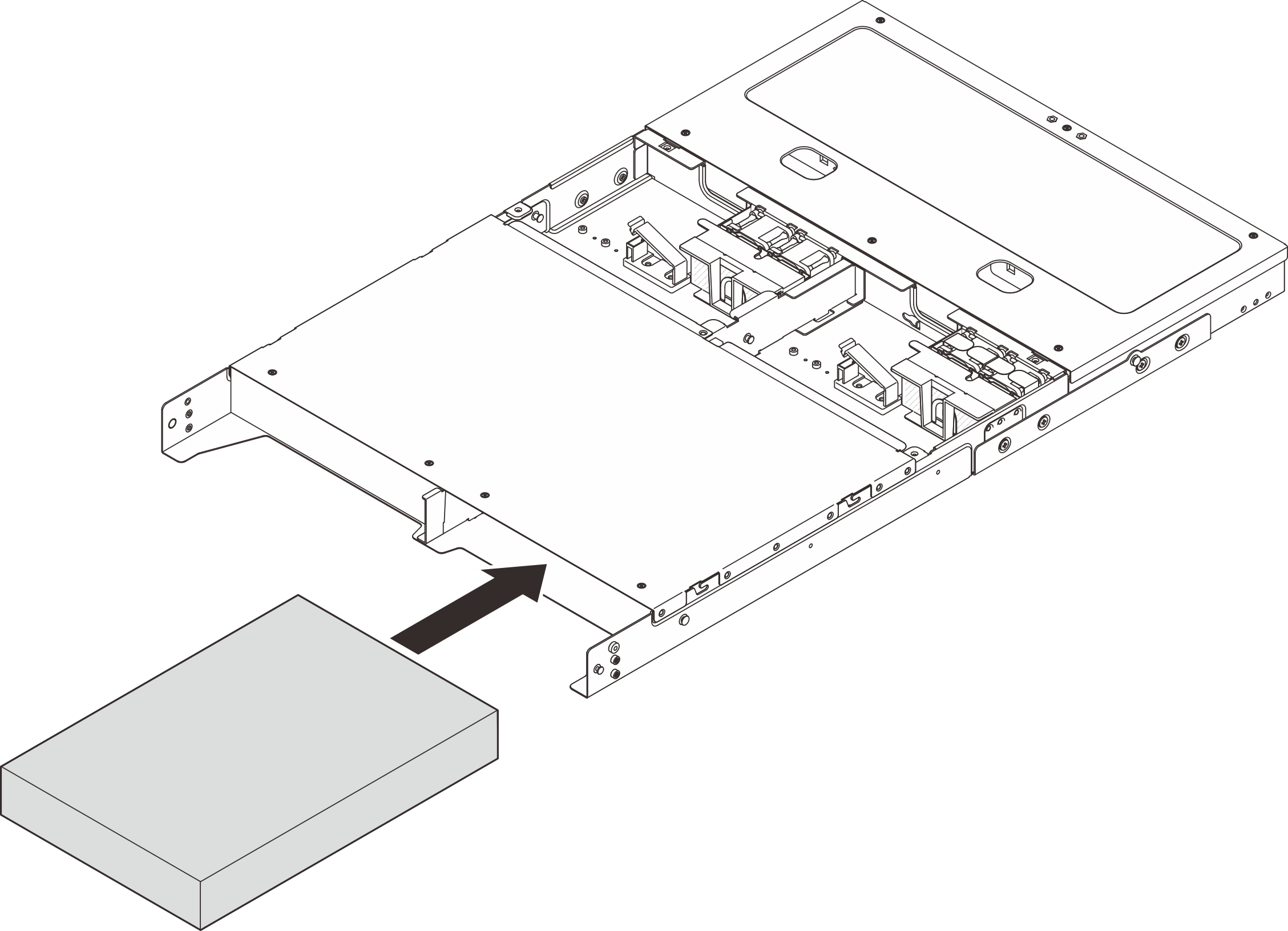

3. 將節點滑入節點機槽中，直到它卡入定位。
   圖 12. 安裝節點


4. （選用）如果機體中僅安裝了一個節點，請在空的節點機槽中安裝節點填充板。
   1. 將節點填充板插入節點機槽。
   2. 用兩個螺絲固定節點填充板。
   圖 13. 安裝節點填充板


5. 確保要連接到節點背面的纜線正確穿過機體。請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。
6. 將所有纜線連接到節點。若要從電源整流器連接電源線，請完成下列步驟：
   1. 對齊螺絲孔並將電源線安裝到節點。
   2. 鎖緊螺絲並確保電源線已牢固鎖定。
      註

      若要將電源整流器連接到節點，1U2N 機體需要為一個電源整流器準備兩條 USB-C 輸出電源線，而 1U3N 機體需要為一個電源整流器準備三條 USB-C 輸出電源線。將額外的電源線插入安裝在 1U3N 機體中的電源整流器。如需纜線佈線的詳細資料，請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。

      圖 14. 安裝電源線



程序

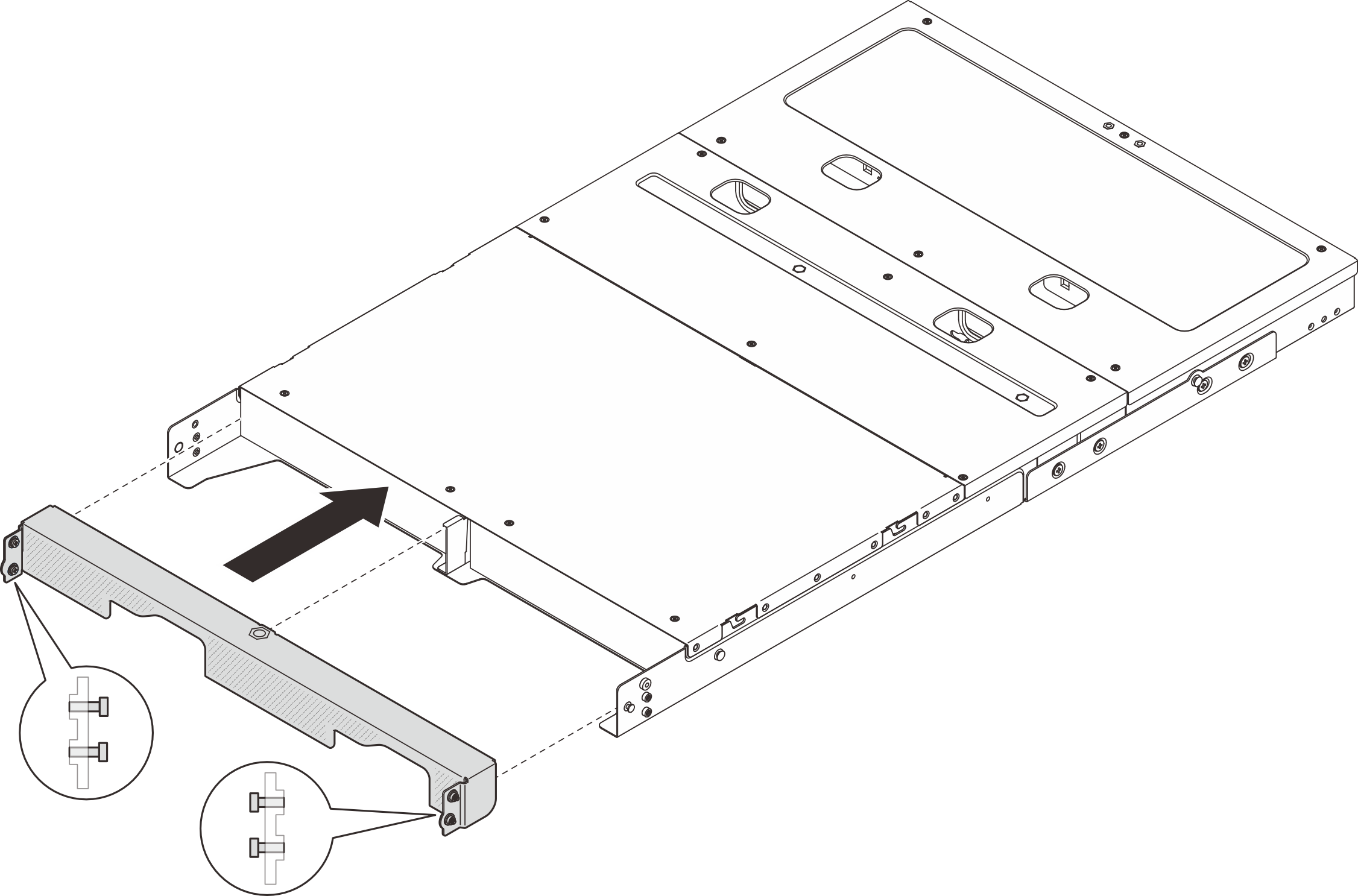

1. 按壓出貨托架側面的緊固螺絲，如圖所示；然後將出貨托架推向機體，直到其牢固就位。
   圖 21. 安裝出貨托架


2. 固定出貨托架兩側的四個緊固螺絲。
   圖 22. 鎖緊螺絲
