Instalación de un nodo en el bastidor

Procedimiento

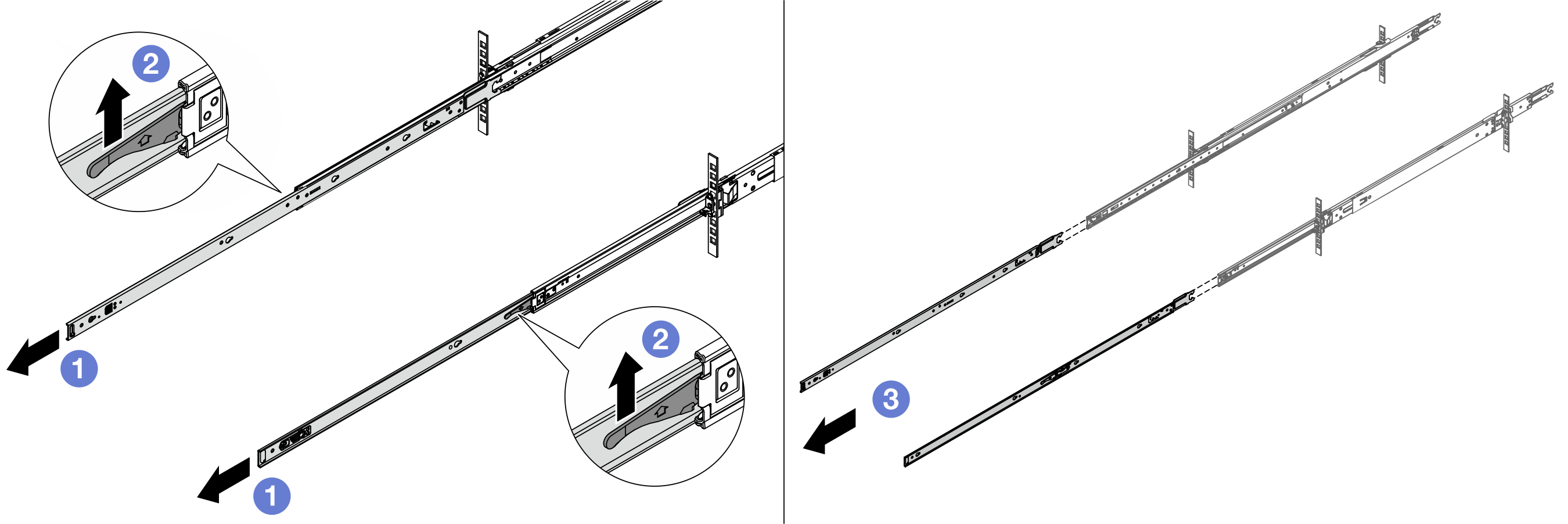

1. Quite los rieles interiores de los rieles intermedios.
   Figura 1. Extracción de los rieles internos






   1. Extienda los rieles internos.
   2. Presione los pestillos para desenganchar los rieles internos de los intermedios.
   3. Quite los rieles internos.

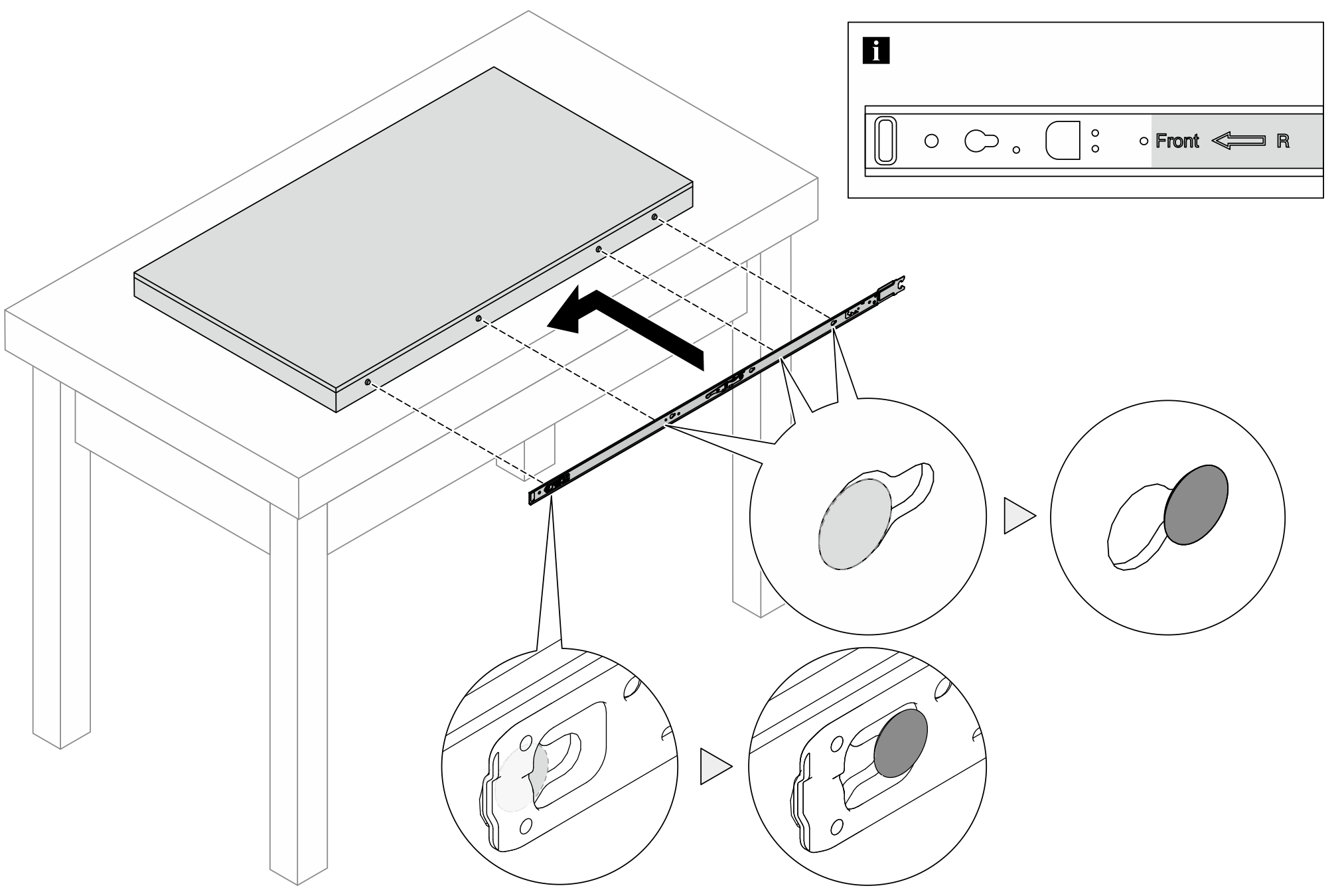

2. Alinee las ranuras del riel interno con las patillas T correspondientes en el lado del alojamiento. Luego, deslice el riel interno hacia delante hasta que las patillas T se bloqueen en su lugar.
   Nota

   1. Asegúrese de que la marca “Front” siempre quede mirando hacia la parte frontal al montar los rieles internos en el alojamiento.

   2. Las marcas “L” y “R” indican los lados izquierdo y derecho de los rieles.

   Figura 2. Instalación de un riel interno en el alojamiento






3. Repita el paso anterior en el otro riel.

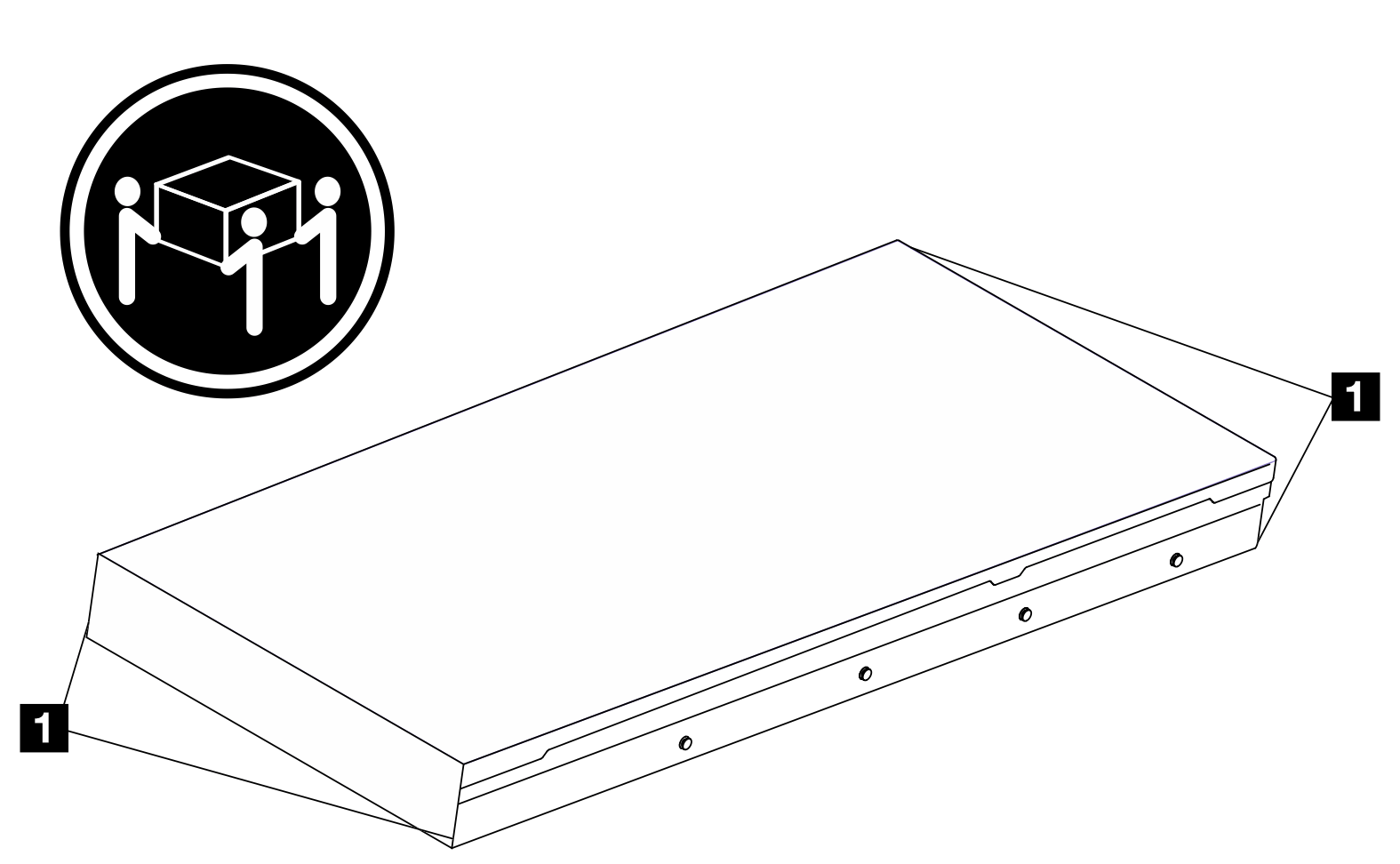

4. Levante el alojamiento con cuidado.

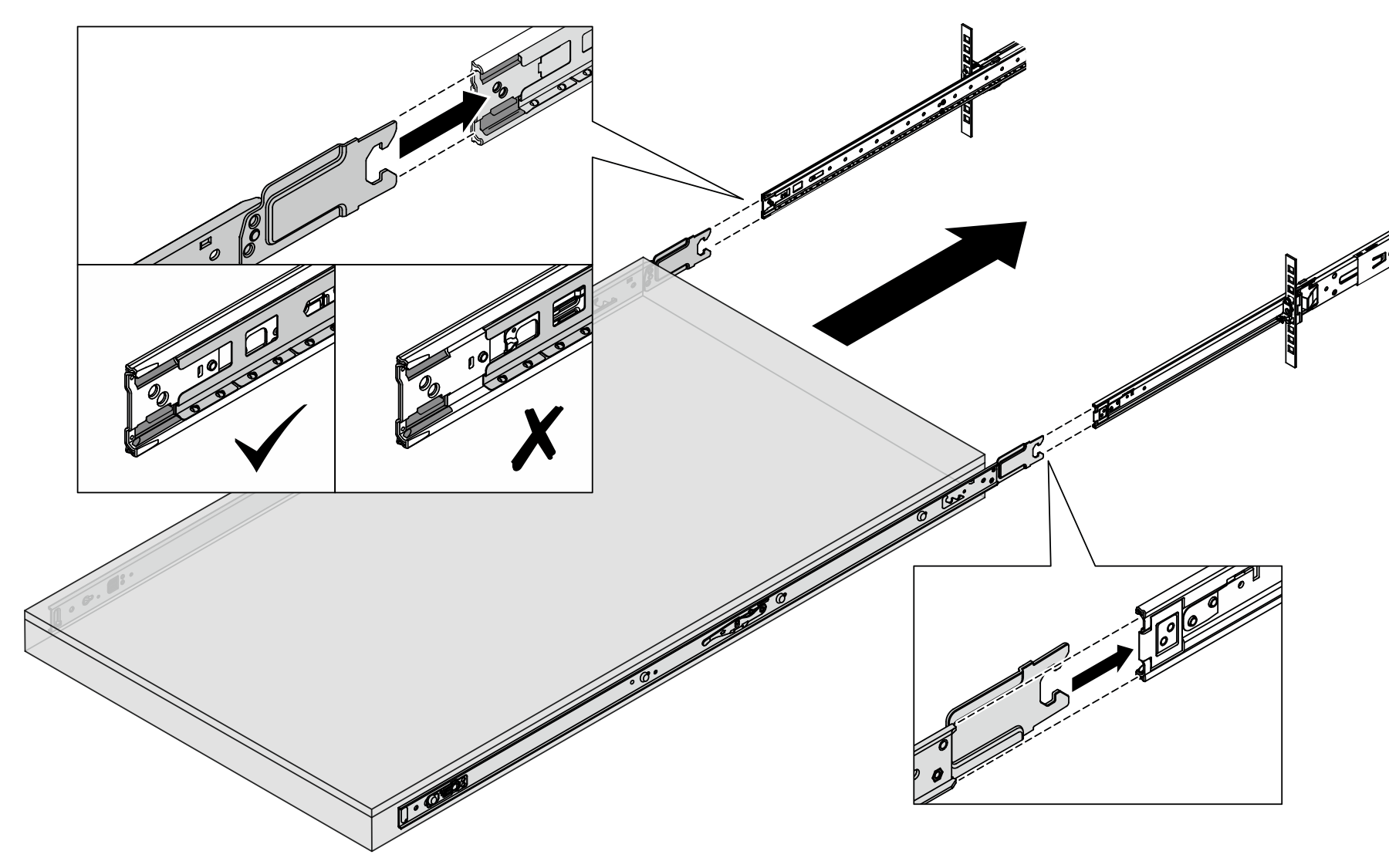

5. Instale el alojamiento en el bastidor. Alinee ambos extremos posteriores de los rieles interiores con las aberturas en los rieles intermedios y asegúrese de que ambos pares de rieles coincidan correctamente.
   Nota

   Antes de instalar los rieles internos en los intermedios, asegúrese de que los elementos de sujeción de bola en ambos lados lleguen a la posición exterior. Si los elementos de sujeción no están bien colocados, deslícelos hacia la parte frontal hasta que se detengan.

   Figura 3. Instalación del alojamiento






6. Levante los pestillos de bloqueo para seguir deslizando el alojamiento hacia dentro.
   Figura 4. Pestillos de bloqueo






   1. Levante los pestillos de bloqueo en ambos lados.
   2. Empuje el alojamiento hasta el fondo del bastidor hasta oír un clic cuando ambos pestillos encajen en su posición.
7. Fije el alojamiento al bastidor.

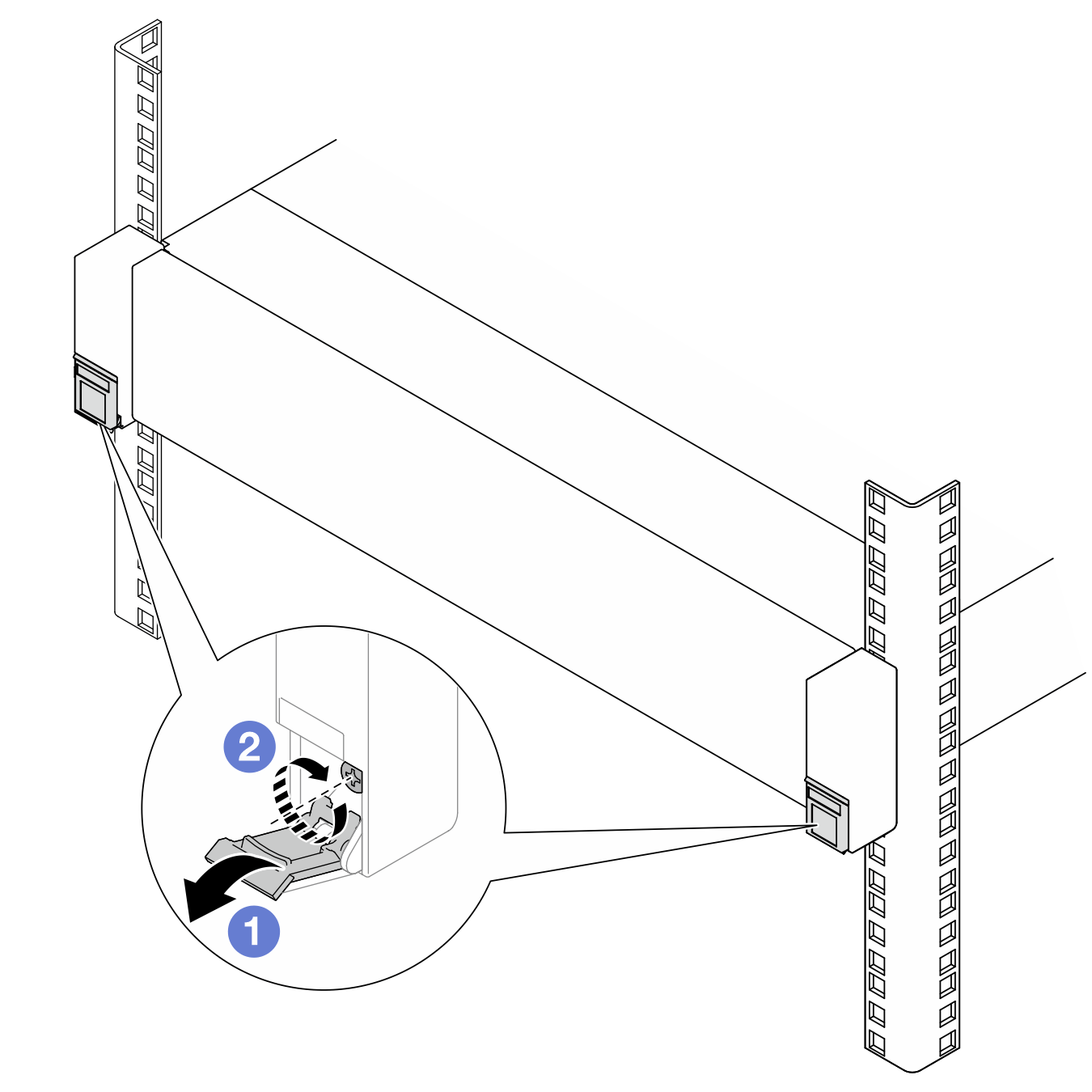

   1. Fije el alojamiento a la parte frontal del bastidor. Apriete los dos tornillos que se encuentran en los pestillos del bastidor.
      Figura 5. Fijación del alojamiento a la parte frontal del bastidor






      • Baje las cubiertas de los pestillos del bastidor.
      • Apriete los tornillos para fijar el alojamiento.

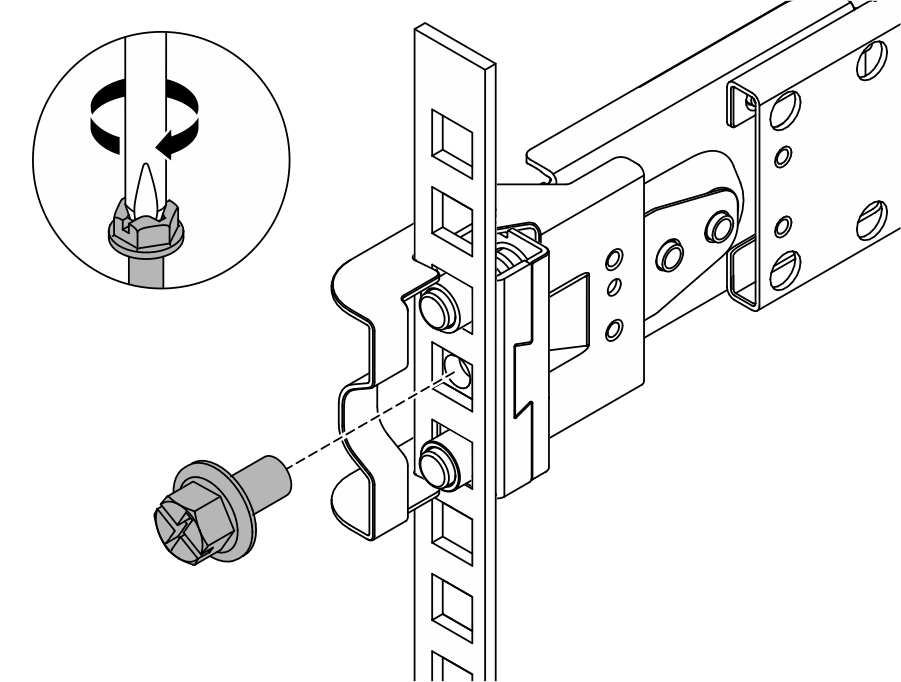

   2. (Opcional) Si el bastidor se envía con alojamientos o se coloca en un área propensa a vibraciones, instale un tornillo M6 en cada uno de los rieles para fijar el alojamiento a la parte posterior del bastidor.
      Figura 6. Fijación del alojamiento a la parte posterior del bastidor







Procedimiento

1. Prepárese para esta tarea.
   1. Asegúrese de que los adaptadores de alimentación estén instalados correctamente en el alojamiento. Para instalar los adaptadores de alimentación, consulte Instalación de un adaptador de alimentación (montaje en bastidor).
   2. Quite la cubierta central.

      Extracción de la cubierta superior central del alojamiento 1U2N

      • Suelte los seis tornillos de fijación de la cubierta superior central.
      • Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.

      Figura 7. Extracción de la cubierta superior central del alojamiento 1U2N



      Extracción de la cubierta superior central del alojamiento 1U3N

      • Suelte los ocho tornillos de fijación de la cubierta superior central.
      • Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.

      Figura 8. Extracción de la cubierta superior central del alojamiento 1U3N


   3. Quite el deflector de aire. Sujete el deflector de aire por los puntos de contacto azules y levántelo con cuidado para sacarlo del alojamiento.
      Figura 9. Extracción del deflector de aire del alojamiento 1U2N



      Figura 10. Extracción del deflector de aire del alojamiento 1U3N


   4. Si el nodo no estaba instalado anteriormente en el alojamiento, antes de instalar el nodo en el alojamiento, lleve a cabo los pasos siguientes:
      1. Quite la cubierta del ventilador para montaje en escritorio del nodo. Consulte Extracción de una cubierta del ventilador.
      2. Quite los módulos de ventilador del nodo. Consulte Extracción de un módulo de ventilador. De lo contrario, podría interferir con la parte superior del alojamiento.
      3. Instale la cubierta del ventilador para montaje en bastidor en el nodo. Consulte Instalación de la cubierta del ventilador.
      4. Cambie el tipo de máquina para que funcione correctamente. Consulte Cambio del tipo de equipo para que funcione en un alojamiento (solamente para técnicos de servicio expertos).
2. Si hay un relleno de nodo instalado en la bahía del nodo, extráigalo primero.
   1. Suelte los dos tornillos que fijan el relleno del nodo.
   2. Quite el relleno del nodo de la bahía de unidad. Guarde el relleno del nodo en un lugar seguro para usarlo más adelante.
   Figura 11. Extracción del relleno del nodo

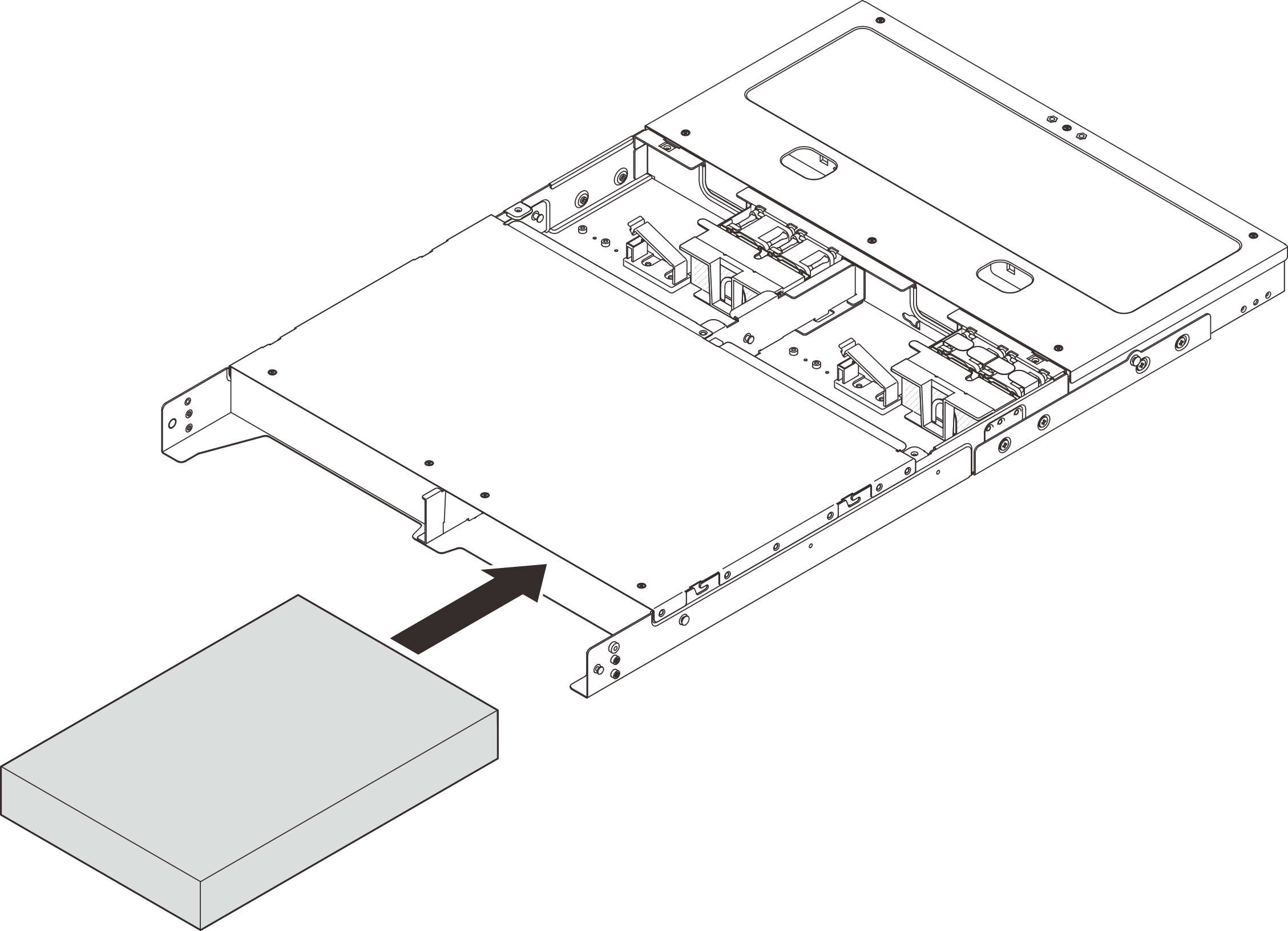

3. Deslice el nodo en la bahía del nodo hasta que encaje en su lugar.
   Figura 12. Instalación del nodo


4. (Opcional) Si el alojamiento solo tiene un nodo instalado, instale un relleno de nodo en la bahía vacía del nodo.
   1. Inserte el relleno del nodo en la bahía del nodo.
   2. Fije el relleno del nodo con dos tornillos.
   Figura 13. Instalación del relleno del nodo


5. Asegúrese de que los cables que se van a conectar a la parte posterior del nodo estén dispuestos correctamente a través del alojamiento. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100.
6. Conecte todos los cables al nodo. Para conectar el cable de alimentación desde el adaptador de alimentación, siga estos pasos:
   1. Alinee los orificios de tornillos e instale el cable de alimentación al nodo.
   2. Apriete el tornillo y asegúrese de que el cable de alimentación esté bien bloqueado.
      Nota

      Para conectar el adaptador de alimentación al nodo, el alojamiento 1U2N necesita dos cables de alimentación de salida USB-C para un adaptador de alimentación y el alojamiento 1U3N necesita tres cables de alimentación de salida USB-C para un adaptador de alimentación. Conecte el cable de alimentación adicional al adaptador de alimentación que está instalado en un alojamiento 1U3N. Para obtener información más detallada sobre la disposición de los cables, consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100.

      Figura 14. Instalación del cable de alimentación



Procedimiento

1. Presione los tornillos de fijación en el costado del soporte de envío tal como se muestra en la ilustración. Luego, empuje el soporte de envío hacia el alojamiento hasta que quede bien colocado.
   Figura 21. Instalación del soporte de envío


2. Fije los cuatro tornillos de fijación a ambos lados del soporte de envío.
   Figura 22. Apriete de los tornillos
