Instalar um nó no rack

Procedimento

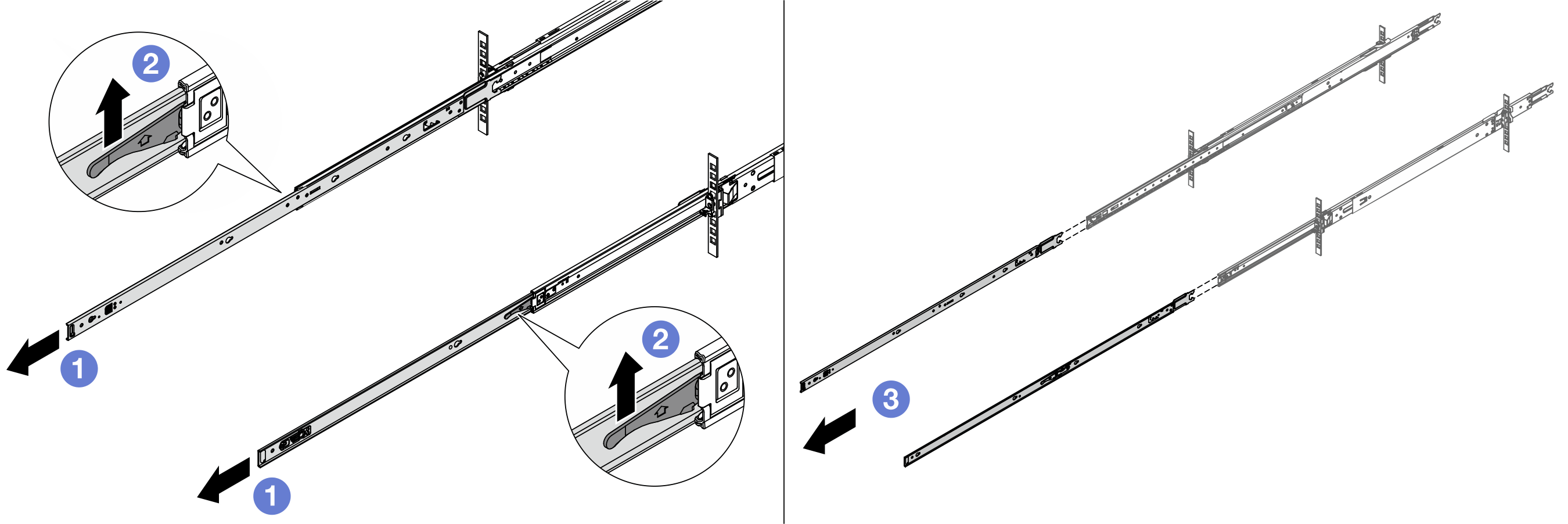

1. Remova os trilhos internos dos trilhos intermediários.
   Figura 1. Removendo os trilhos internos






   1. Estenda os trilhos internos.
   2. Levante as travas para desencaixar os trilhos internos dos intermediários.
   3. Remova os trilhos internos.

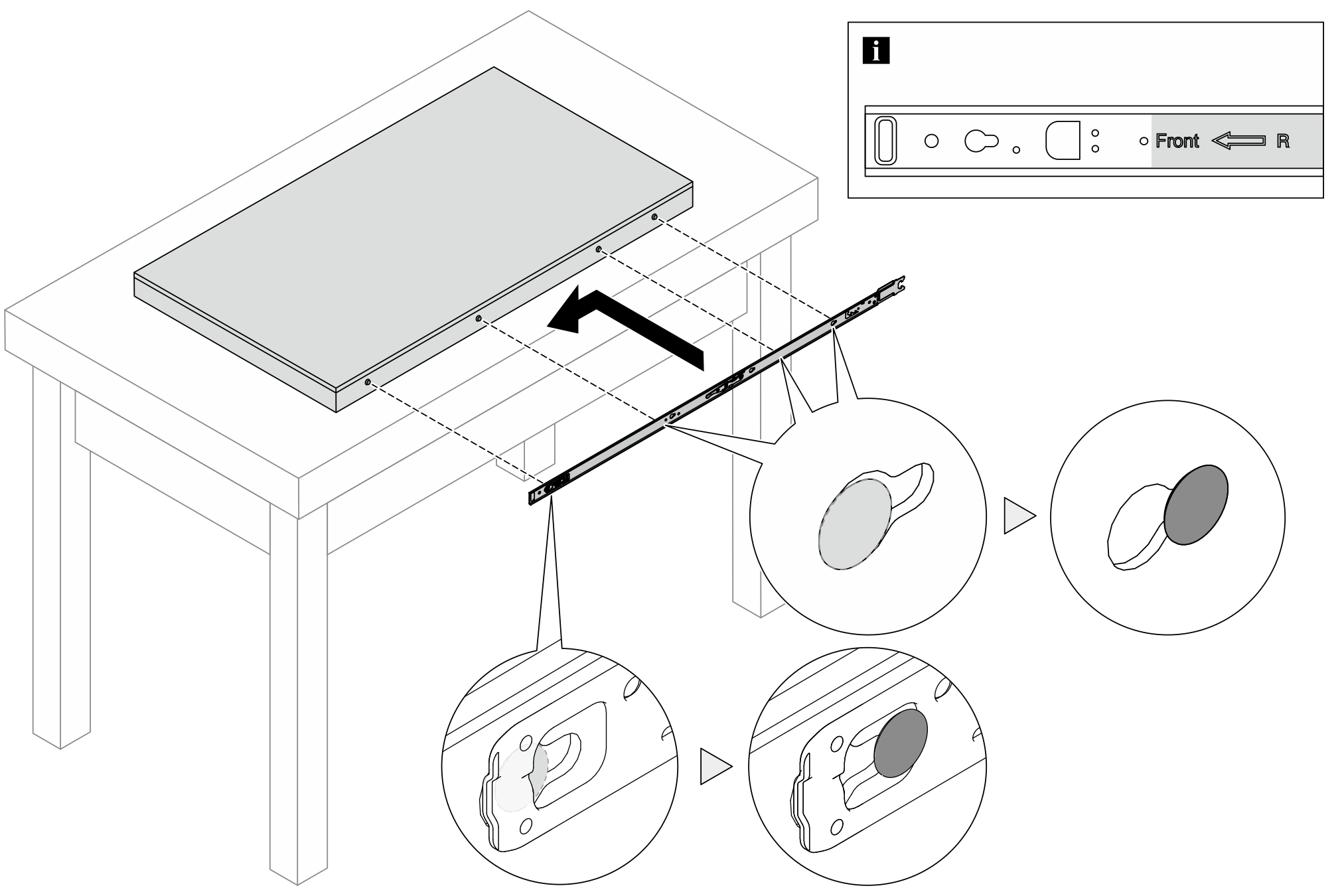

2. Alinhe os slots no trilho interno com os pinos T correspondentes na lateral do gabinete. Em seguida, deslize o trilho interno para frente até que os pinos T travem no lugar.
   Nota

   1. O carimbo "Front" deve estar sempre voltado para a frente ao montar os trilhos internos no gabinete.

   2. As marcas "L" e "R" indicam os lados esquerdo e direito dos trilhos.

   Figura 2. Instalando um trilho interno no gabinete






3. Repita a etapa anterior para o outro trilho.

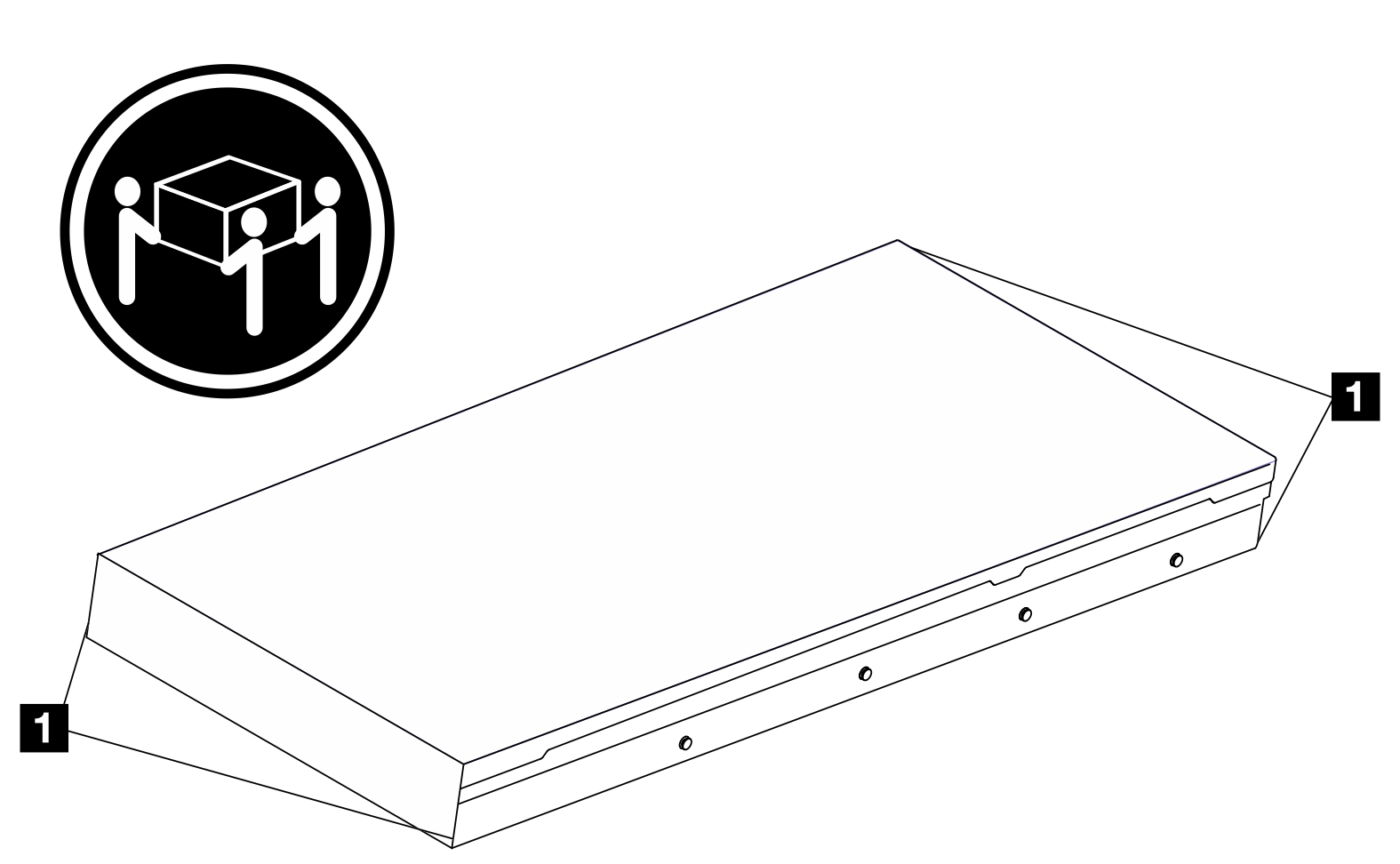

4. Levante cuidadosamente o gabinete.

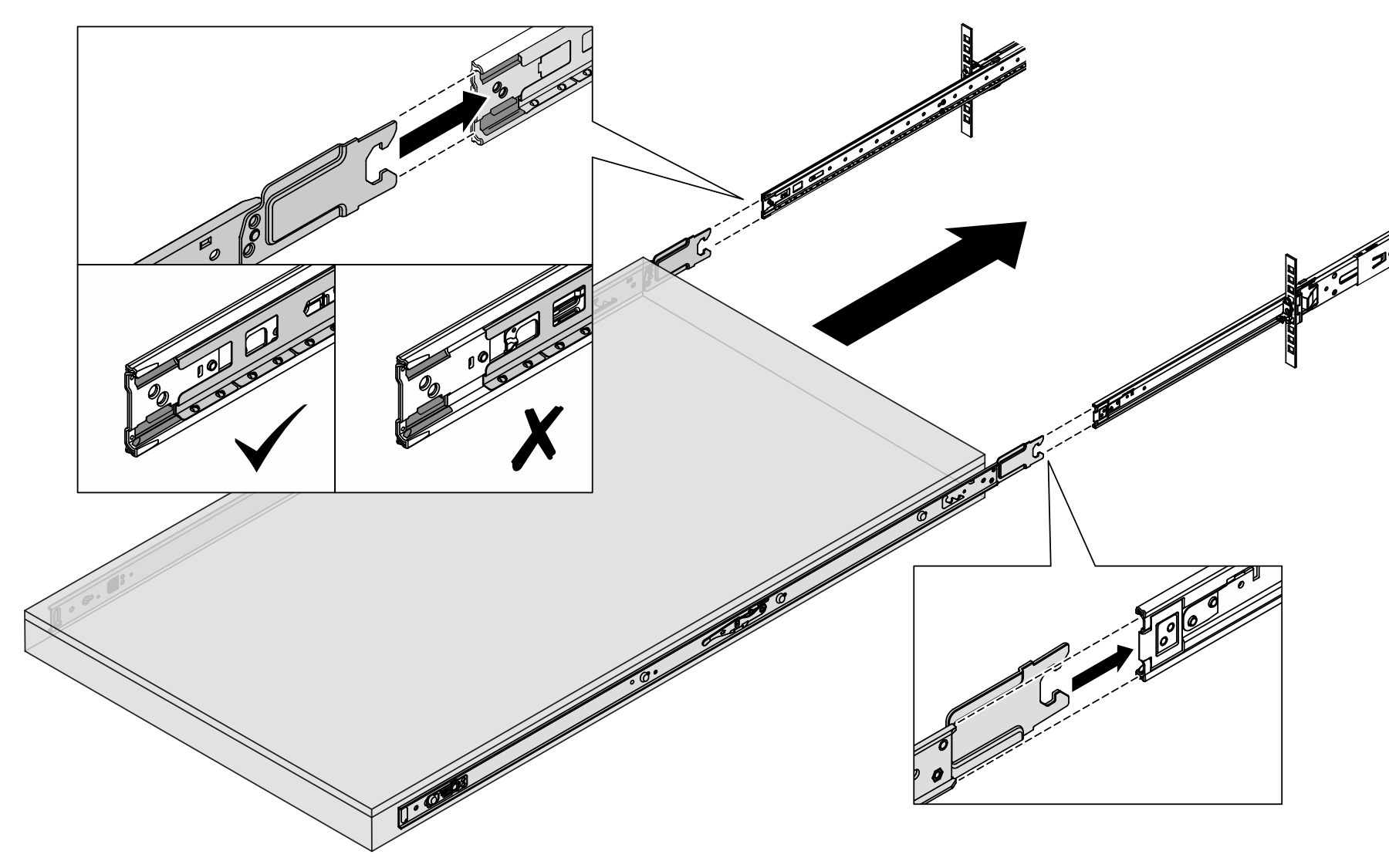

5. Instale o gabinete no rack. Alinhe as duas extremidades traseiras dos trilhos internos com as aberturas nos trilhos intermediários e certifique-se de que os dois pares de trilhos encaixem corretamente.
   Nota

   Antes de instalar os trilhos internos nos intermediários, certifique-se de que os retentores de esferas em ambos os lados alcancem a posição mais externa. Se os retentores não estiverem em boa posição, deslize-os para a frente até que parem.

   Figura 3. Instalando o gabinete

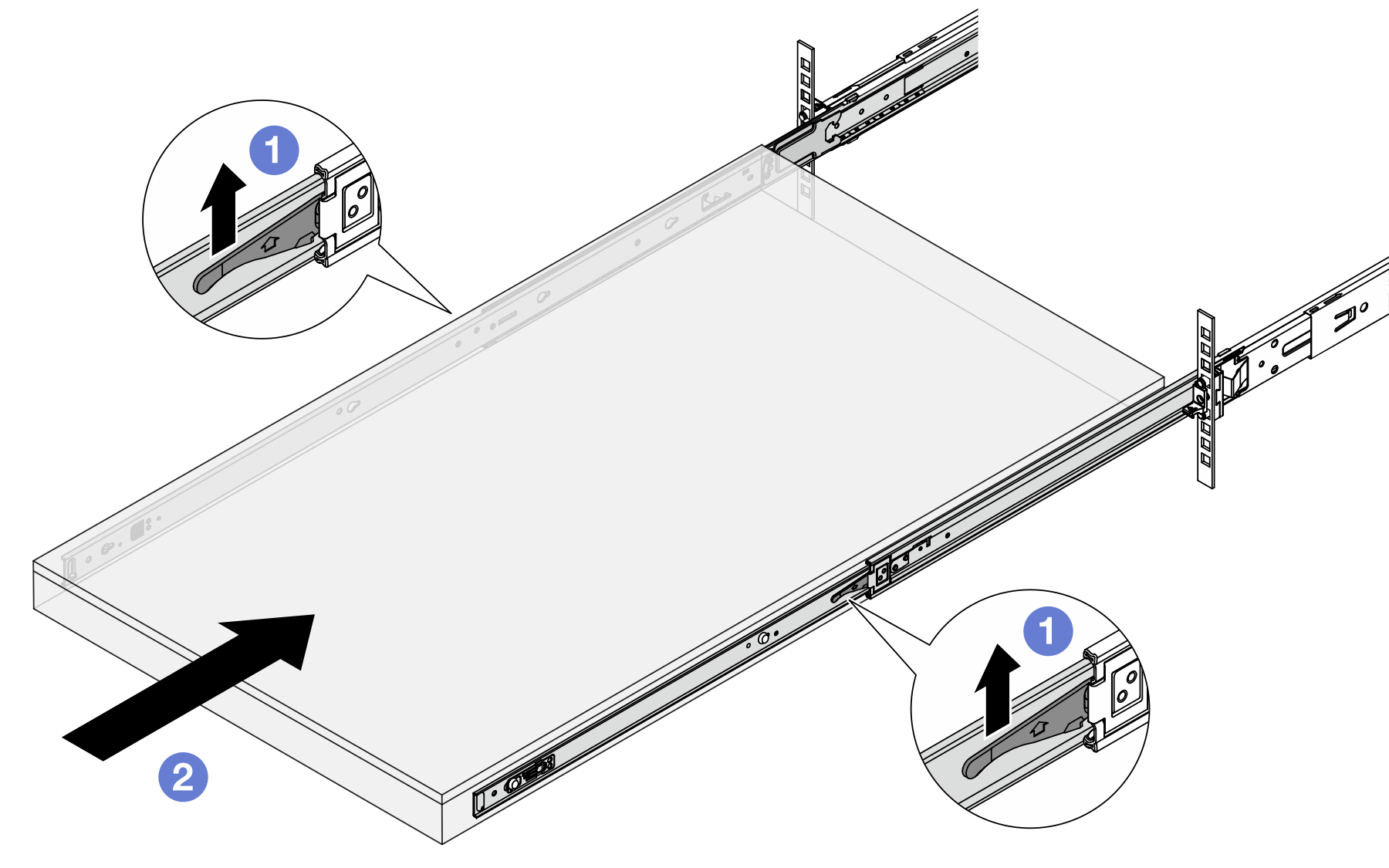

6. Levante as travas para continuar deslizando o gabinete para dentro.
   Figura 4. Travas de bloqueio






   1. Levante as travas de bloqueio em ambos os lados.
   2. Empurre o gabinete até que as duas travas se encaixem na posição com um clique.
7. Prenda o gabinete no rack.

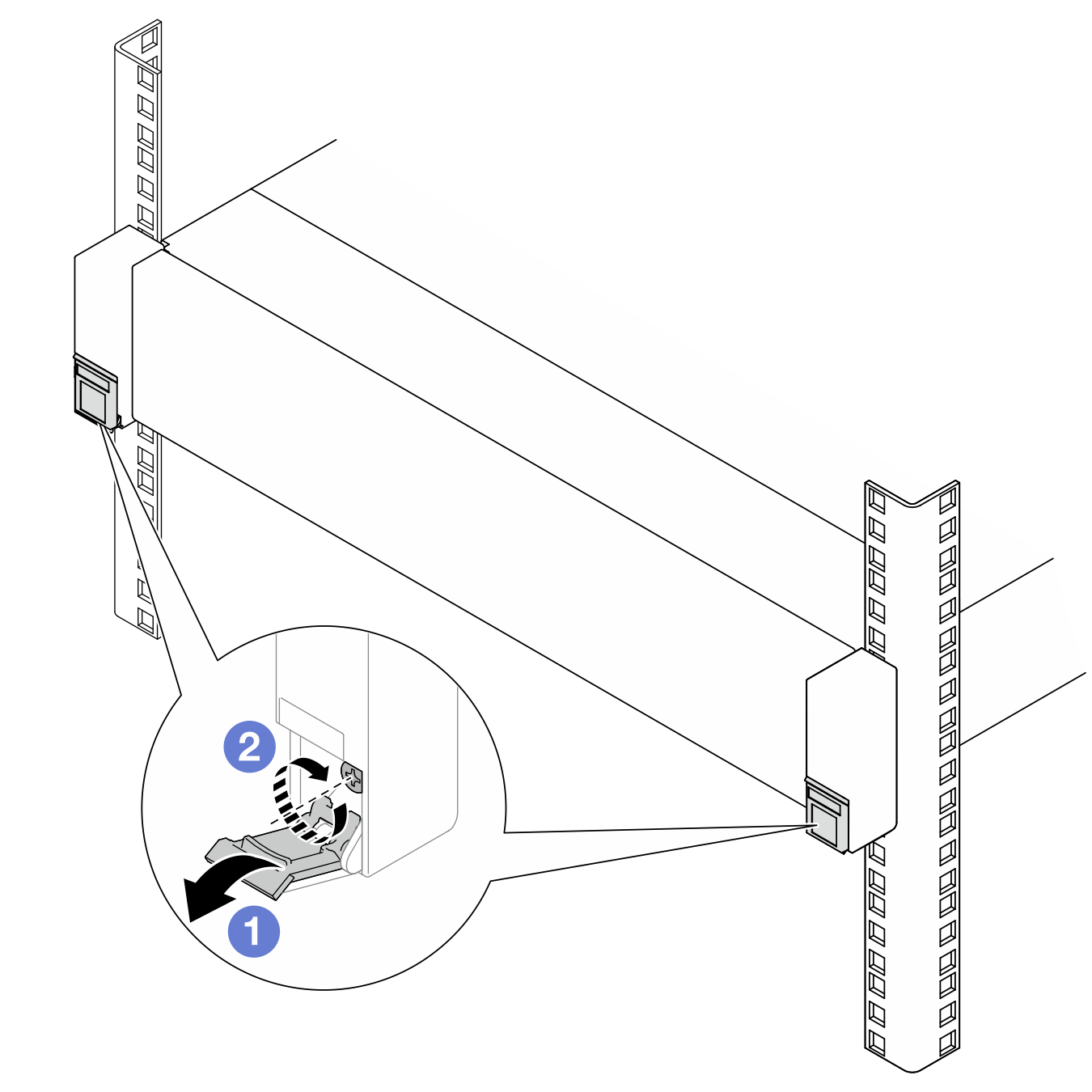

   1. Prenda o gabinete na parte frontal do rack. Aperte os dois parafusos localizados nas travas do rack.
      Figura 5. Prendendo o gabinete na parte frontal do rack






      • Vire para baixo as tampas nas travas do rack.
      • Aperte os parafusos para prender o gabinete.

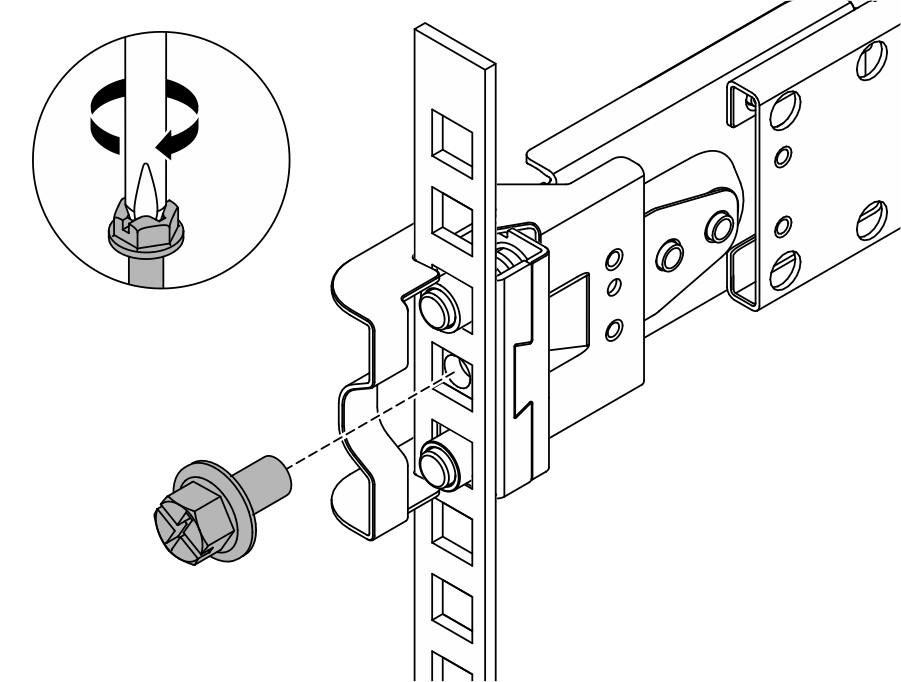

   2. (Opcional) Se o rack for enviado com gabinetes ou colocado em uma área sujeita a vibração, instale um parafuso M6 em cada um dos trilhos para prender o gabinete na parte traseira do rack.
      Figura 6. Prendendo o gabinete na parte traseira do rack







Procedimento

1. Faça as preparações para essa tarefa.
   1. Verifique se os adaptadores de energia estão instalados corretamente no gabinete. Para instalar os adaptadores de energia, consulte Instalar um adaptador de energia (montagem em rack).
   2. Remova a tampa do meio.

      Remover a tampa superior central do gabinete 1U2N

      • Solte os seis parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 7. Removendo a tampa superior central do gabinete 1U2N



      Remover a tampa superior central do gabinete 1U3N

      • Solte os oito parafusos prisioneiros na tampa superior central.
      • Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.

      Figura 8. Removendo a tampa superior central do gabinete 1U3N


   3. Remova a placa defletora de ar. Aperte o defletor de ar pelos pontos de contato azuis e levante cuidadosamente o defletor de ar para fora do gabinete.
      Figura 9. Removendo o defletor de ar do gabinete 1U2N



      Figura 10. Removendo o defletor de ar do gabinete 1U3N


   4. Se o nó não tiver sido instalado anteriormente no gabinete, antes de instalar o nó no gabinete, realize as seguintes etapas:
      1. Remova a cobertura do ventilador para montagem em mesa do nó. Consulte Remover uma cobertura do ventilador.
      2. Remova os módulos do ventilador do nó. Consulte Remover um módulo de ventilador. Caso contrário, pode interferir com a parte superior do gabinete.
      3. Instale a cobertura do ventilador para montagem em rack no nó. Consulte Instalar a cobertura do ventilador.
      4. Altere o tipo de máquina para operação adequada. Consulte Alterar o tipo de máquina para operar em um gabinete (apenas para técnico treinado).
2. Se um filtro de nó estiver instalado no compartimento de nó, remova-o primeiro.
   1. Solte os dois parafusos que fixam o preenchimento do nó.
   2. Remova o preenchimento do nó do compartimento. Mantenha o preenchimento do nó em um local seguro para uso futuro.
   Figura 11. Removendo o preenchimento do nó

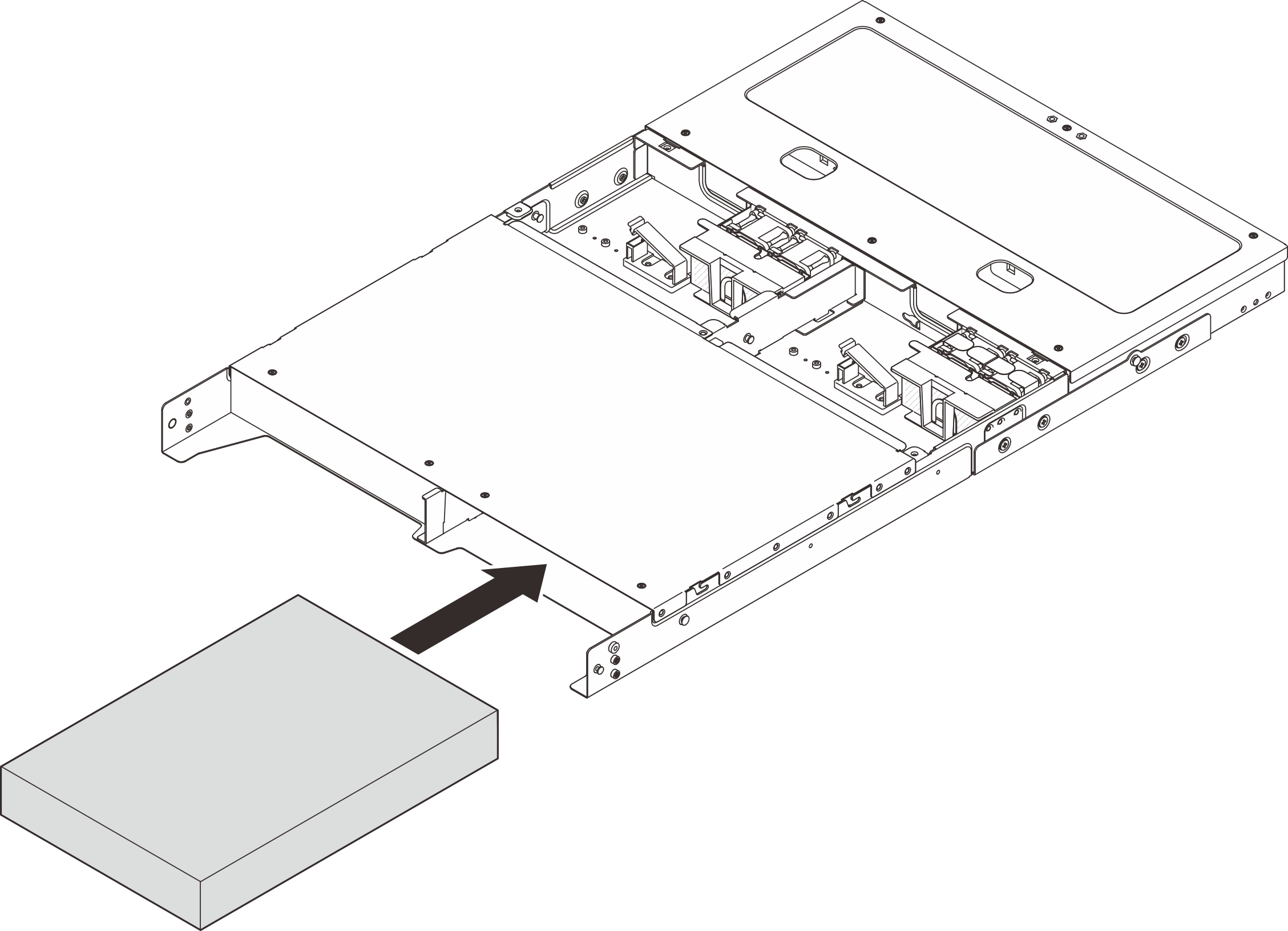

3. Deslize o nó no compartimento até encaixá-lo no lugar.
   Figura 12. Instalando o nó


4. (Opcional) Se o gabinete tiver apenas um nó instalado, instale um preenchimento do nó no compartimento vago.
   1. Insira o preenchimento do nó no compartimento.
   2. Fixe o preenchimento do nó com dois parafusos.
   Figura 13. Instalando o preenchimento do nó


5. Os cabos a serem conectados à parte traseira do nó devem ser direcionados corretamente pelo gabinete. Consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.
6. Conecte todos os cabos ao nó. Para conectar o cabo de alimentação do adaptador de energia, realize as seguintes etapas:
   1. Alinhe os furos dos parafusos e instale o cabo de alimentação no nó.
   2. Aperte o parafuso e confira se o cabo de alimentação está bem travado.
      Nota

      Para conectar o adaptador de energia ao nó, o gabinete 1U2N precisa de dois cabos de alimentação de saída USB-C para um adaptador de energia, e o gabinete 1U3N precisa de três cabos de alimentação de saída USB-C para um adaptador de energia. Conecte o cabo de alimentação adicional ao adaptador de energia instalado em um gabinete 1U3N. Para obter mais detalhes sobre o roteamento de cabos, consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.

      Figura 14. Instalando o cabo de alimentação



Procedimento

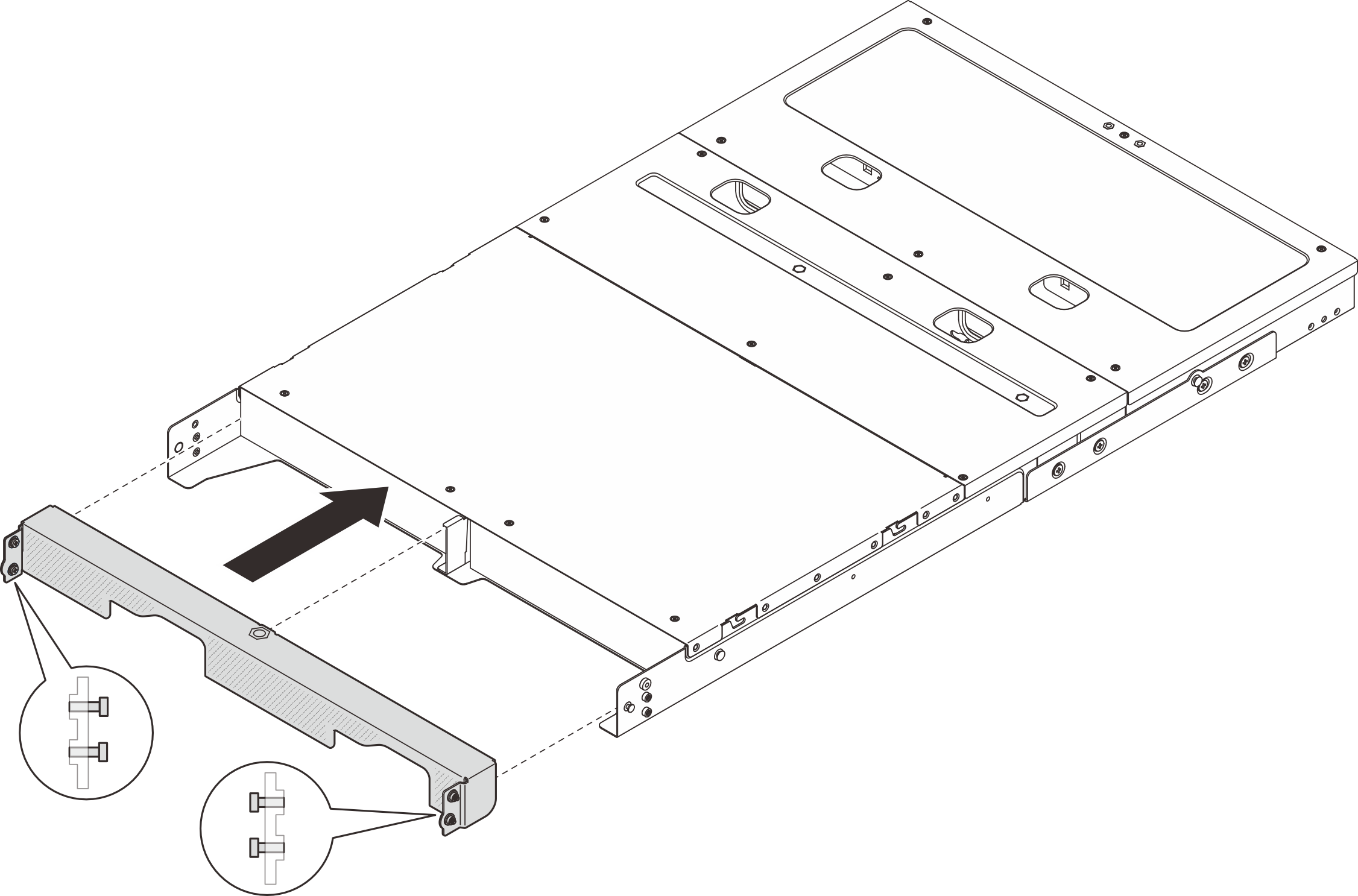

1. Pressione os parafusos prisioneiros na lateral do suporte de remessa, conforme ilustrado; em seguida, empurre o suporte de remessa em direção ao gabinete até que ele esteja firmemente encaixado.
   Figura 21. Instalando o suporte de remessa


2. Prenda os quatro parafusos prisioneiros em ambos os lados do suporte de remessa.
   Figura 22. Apertando os parafusos
