랙에 노드 설치

절차

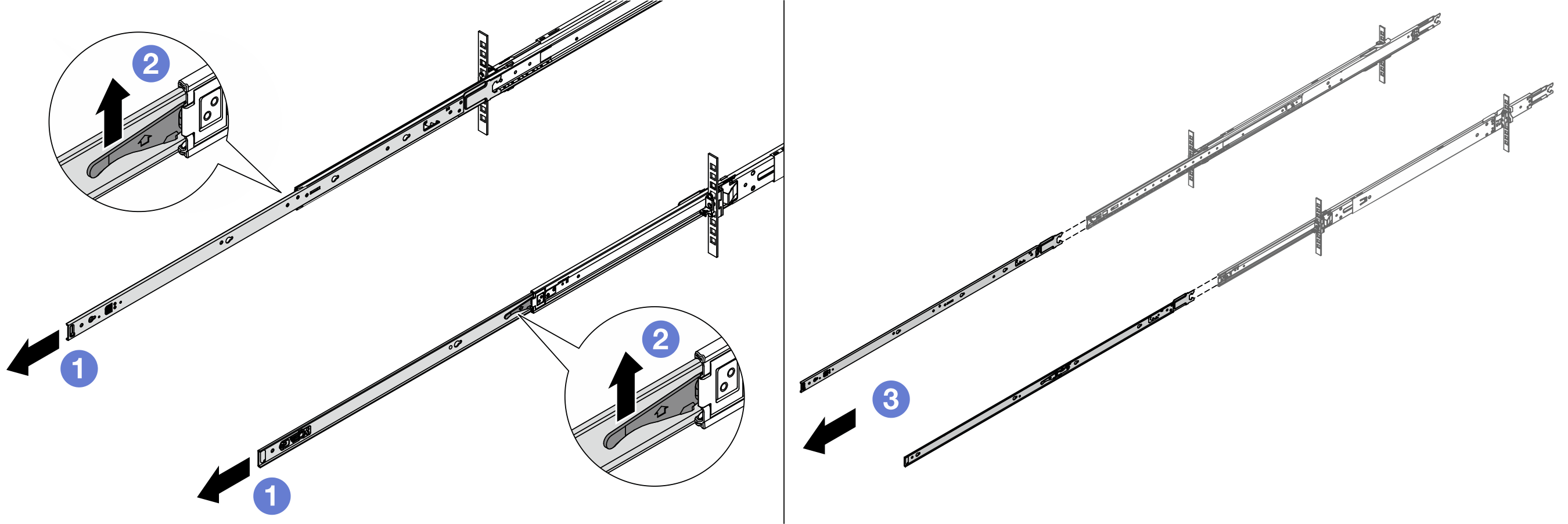

1. 중간 레일에서 내부 레일을 제거하십시오.
   그림 1. 내부 레일 제거






   1. 내부 레일을 확장합니다.
   2. 래치를 위로 밀어 내부 레일을 중간 레일에서 분리합니다.
   3. 내부 레일을 제거하십시오.

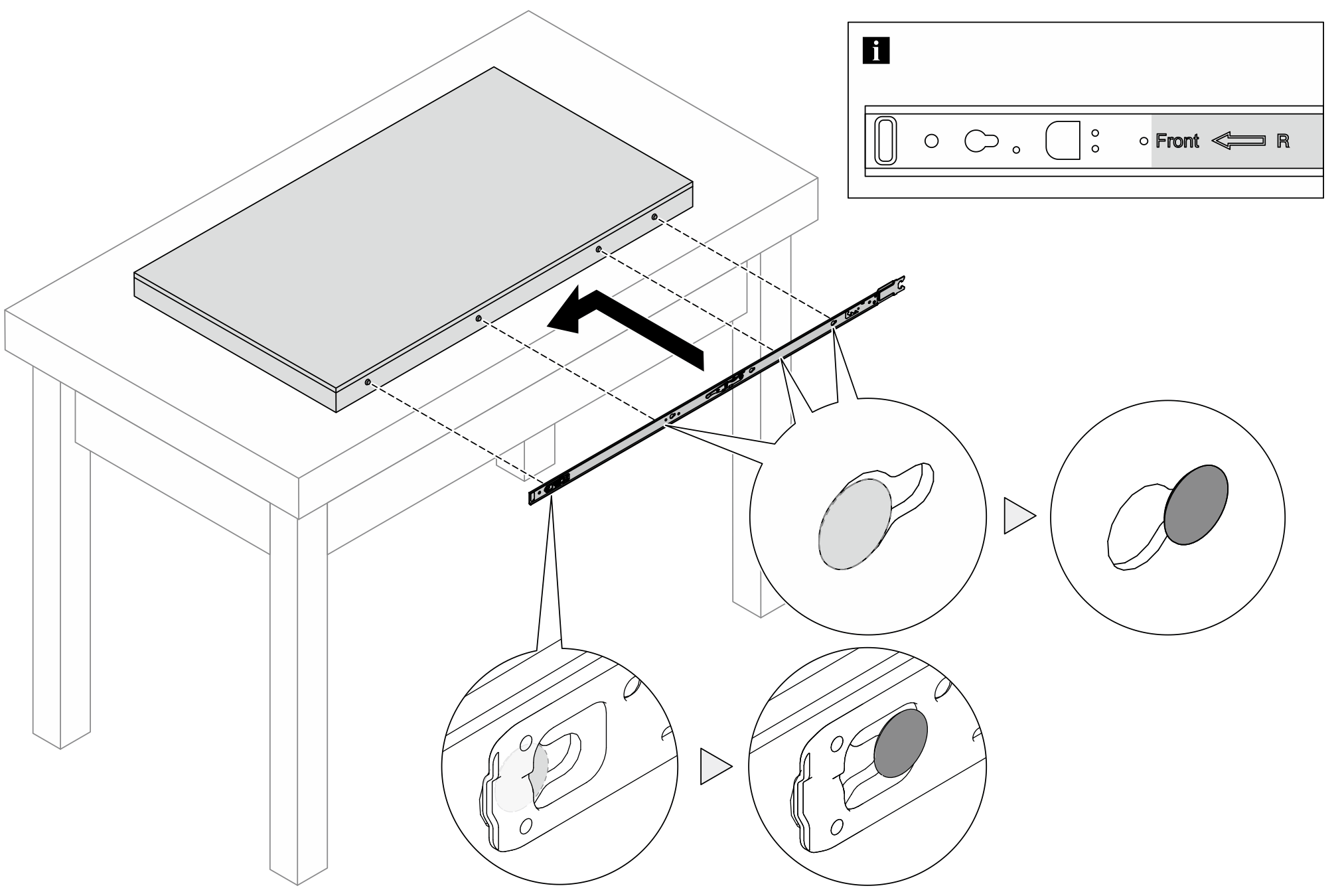

2. 내부 레일의 슬롯을 엔클로저 측면의 해당하는 T핀에 맞춘 다음 T핀이 제자리에 잠길 때까지 내부 레일을 앞쪽으로 미십시오.
   주

   1. 내부 레일을 엔클로저에 조립할 때 스탬프 "Front"이(가) 항상 앞쪽을 향하도록 하십시오.

   2. 'L' 및 'R' 스탬프는 레일의 왼쪽 및 오른쪽을 나타냅니다.

   그림 2. 엔클로저에 내부 레일 설치






3. 이전 단계를 다른 레일에 반복하십시오.

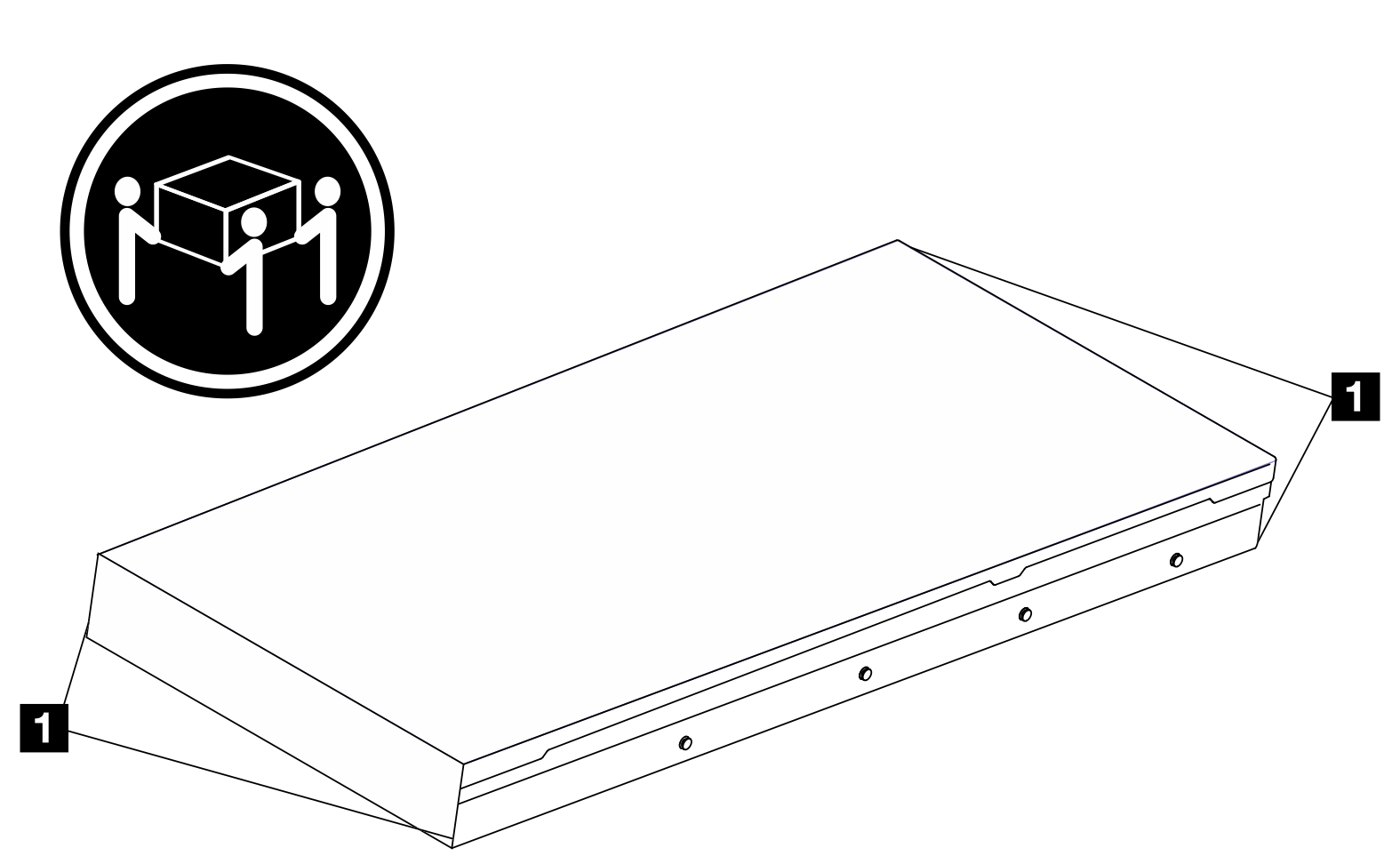

4. 엔클로저를 조심스럽게 들어 올립니다.

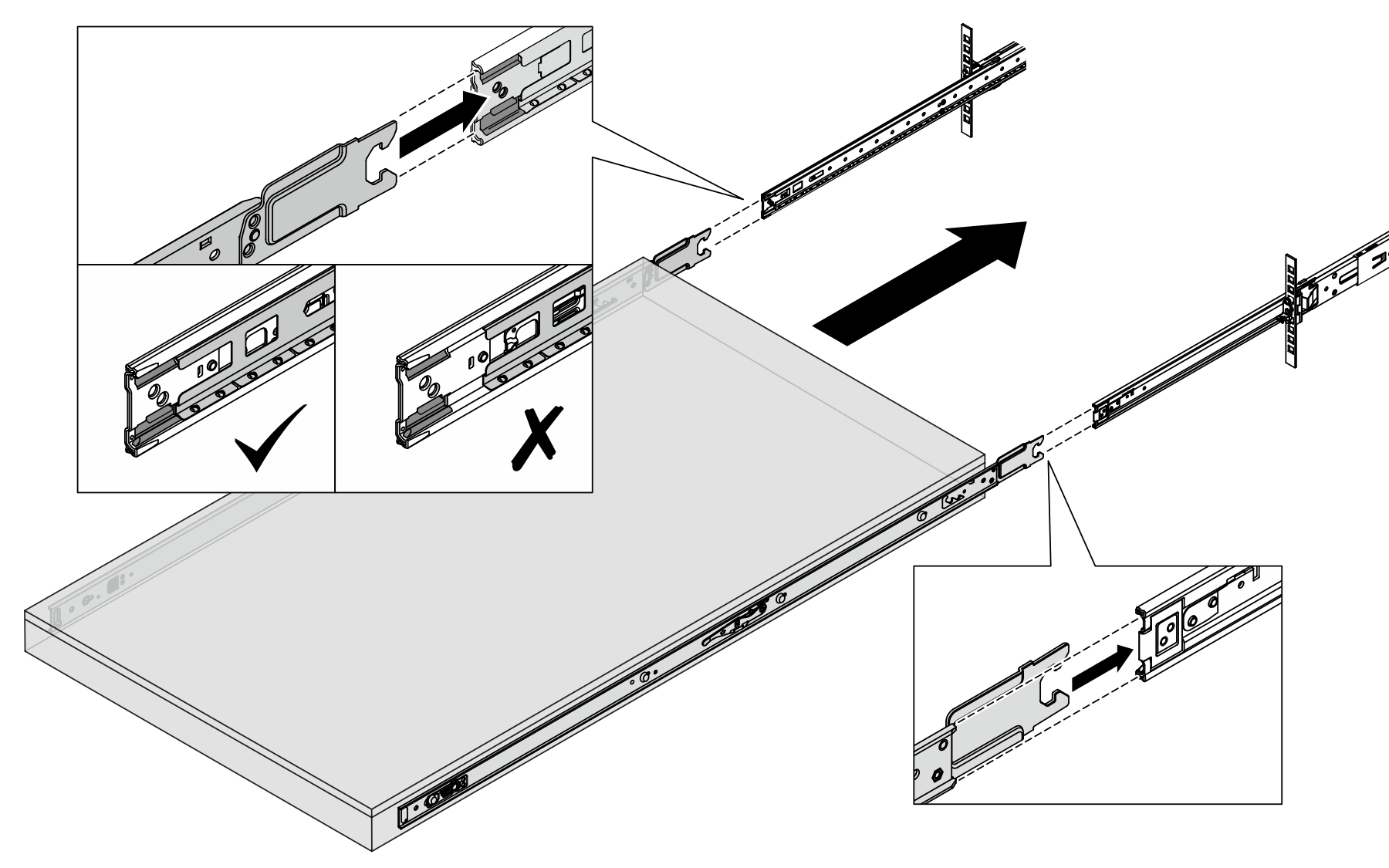

5. 랙에 엔클로저를 설치합니다. 내부 레일의 뒤쪽 끝을 모두 중간 레일의 구멍에 맞추고 두 쌍의 레일이 올바르게 맞물리는지 확인하십시오.
   주

   내부 레일을 중간 레일에 설치하기 전에 양쪽의 볼 고정장치가 가장 바깥쪽 위치에 도달했는지 확인하십시오. 고정장치의 위치가 좋지 않으면 고정장치를 멈출 때까지 앞으로 미십시오.

   그림 3. 엔클로저 설치

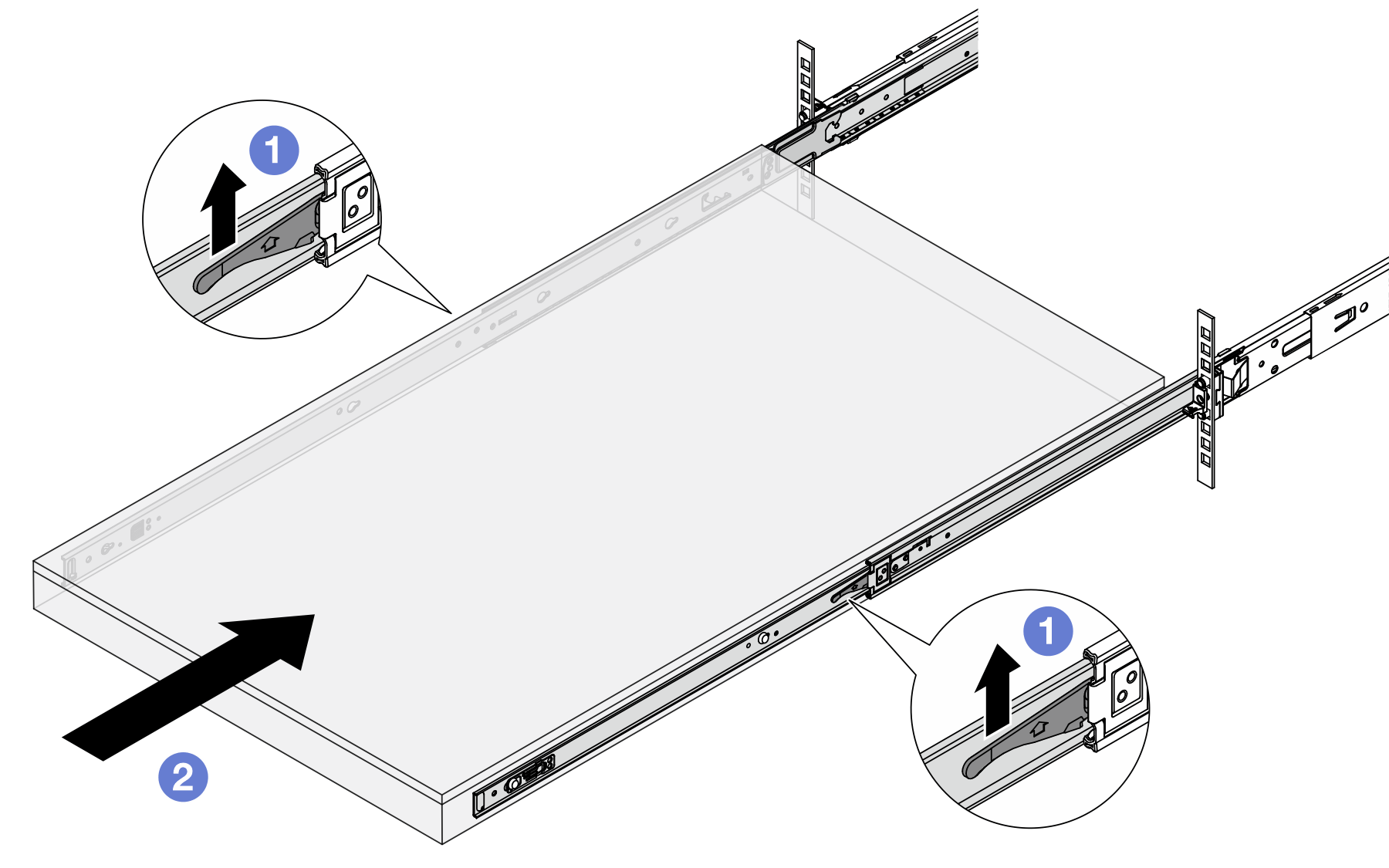

6. 잠금 래치를 들어 올려 엔클로저를 밀어 넣으십시오.
   그림 4. 잠금 래치






   1. 양쪽의 잠금 래치를 들어 올리십시오.
   2. 두 래치가 딸깍 소리를 내며 제자리에 잠길 때까지 엔클로저를 랙에 끝까지 밀어 넣으십시오.
7. 랙에 엔클로저를 고정하십시오.
   1. 랙의 앞면에 엔클로저를 고정하십시오. 랙 래치에 있는 나사 2개를 조이십시오.
      그림 5. 랙 앞면에 엔클로저 고정






      • 랙 래치의 덮개를 아래로 젖힙니다.
      • 나사를 조여 엔클로저를 고정합니다.

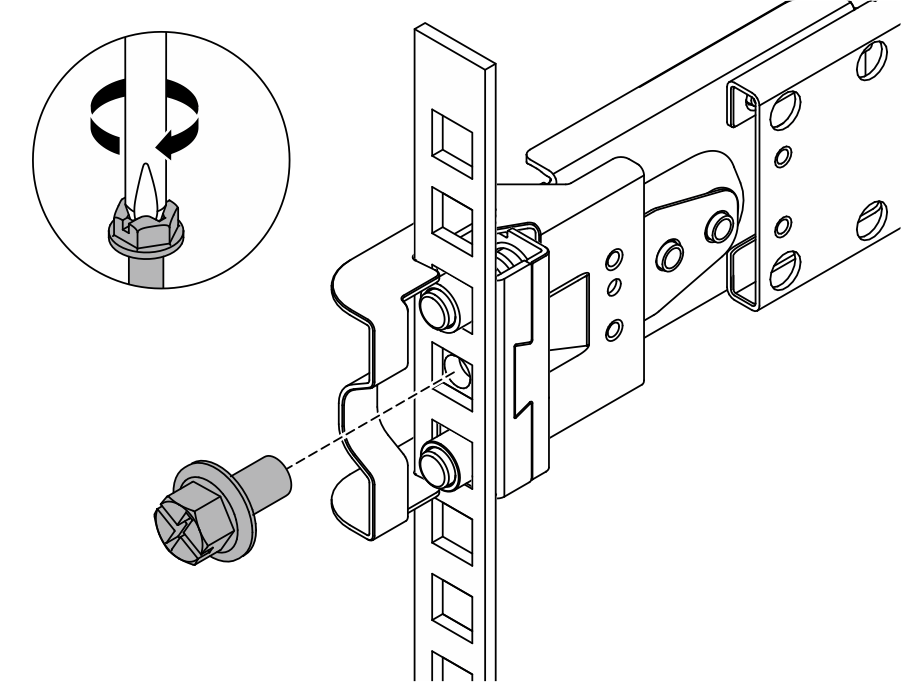

   2. (선택 사항) 랙이 엔클로저와 함께 배송되거나 진동이 발생할 수 있는 장소에 배치하는 경우 각 레일에 하나의 M6 나사를 설치하여 엔클로저를 랙 뒷면에 고정하십시오.
      그림 6. 랙 뒷면에 엔클로저 고정







절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에 전원 어댑터가 제대로 설치되어 있는지 확인하십시오. 전원 어댑터를 설치하려면 전원 어댑터 설치(랙 마운트)의 내용을 참조하십시오.
   2. 중간 덮개를 제거합니다.

      1U2N 엔클로저의 중간 윗면 덮개 제거

      • 중간 윗면 덮개의 고정 나사 6개를 푸십시오.
      • 엔클로저에서 중간 윗면 덮개를 들어 올려 깨끗하고 평평한 표면에 놓으십시오.

      그림 7. 1U2N 엔클로저의 중간 윗면 덮개 제거



      1U3N 엔클로저의 중간 윗면 덮개 제거

      • 중간 윗면 덮개의 고정 나사 8개를 푸십시오.
      • 엔클로저에서 중간 윗면 덮개를 들어 올려 깨끗하고 평평한 표면에 놓으십시오.

      그림 8. 1U3N 엔클로저의 중간 윗면 덮개 제거


   3. 공기 조절 장치를 제거하십시오. 파란색 터치 지점으로 공기 조절 장치를 잡고 엔클로저에서 공기 조절 장치를 조심스럽게 들어 올리십시오.
      그림 9. 1U2N 엔클로저에서 공기 조절 장치 제거



      그림 10. 1U3N 엔클로저에서 공기 조절 장치 제거


   4. 이전에 엔클로저에 노드가 설치되지 않은 경우 엔클로저에 노드를 설치하기 전에 다음 단계를 완료하십시오.
      1. 노드에서 데스크톱 마운트 팬 슈라우드를 제거하십시오. 팬 슈라우드 제거.
      2. 노드에서 팬 모듈을 제거하십시오. 팬 모듈 제거. 그렇지 않으면 엔클로저 윗면과의 간섭이 있을 수 있습니다.
      3. 노드에 랙 마운트 팬 슈라우드를 설치합니다. 팬 슈라우드 설치.
      4. 올바른 작동을 위해 시스템 유형을 변경합니다. 엔클로저에서 작동하도록 시스템 유형 변경(숙련된 기술자 전용)의 내용을 참조하십시오.
2. 노드 필러가 노드 베이에 설치되어 있는 경우 먼저 제거하십시오.
   1. 노드 필러를 고정하는 나사 2개를 푸십시오.
   2. 노드 베이에서 노드 필러를 제거하십시오. 다음에 사용할 수 있도록 노드 필러를 안전한 곳에 보관하십시오.
   그림 11. 노드 필러 제거

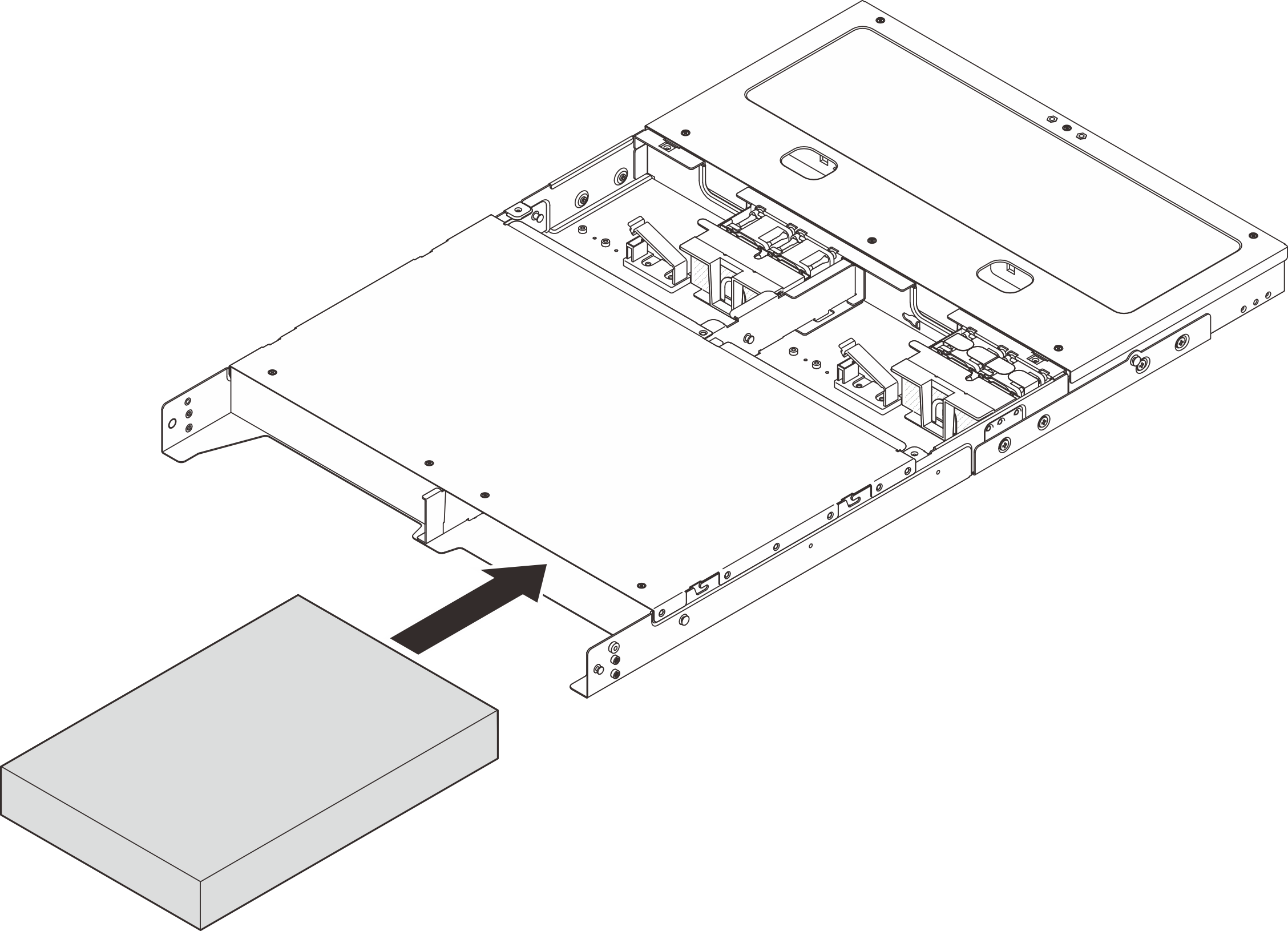

3. 딸깍하고 제자리에 들어갈 때까지 노드 베이에 노드를 밀어 넣으십시오.
   그림 12. 노드 설치


4. (선택 사항) 엔클로저에 노드가 하나만 설치되어 있는 경우 빈 노드 베이에 노드 필러를 설치합니다.
   1. 노드 필러를 노드 베이에 삽입합니다.
   2. 나사 2개로 노드 필러를 고정하십시오.
   그림 13. 노드 필러 설치


5. 노드 뒷면에 연결할 케이블이 엔클로저를 통해 올바르게 배선되었는지 확인하십시오. ThinkEdge SE100 엔클로저 내장 케이블 배선 가이드의 내용을 참조하십시오.
6. 노드에 모든 케이블을 연결하십시오. 전원 어댑터에서 전원 케이블을 연결하려면 다음 단계를 완료하십시오.
   1. 나사 구멍을 맞추고 노드에 전원 케이블을 설치합니다.
   2. 나사를 조이고 전원 케이블이 단단히 잠겨 있는지 확인합니다.
      주

      전원 어댑터를 노드에 연결하려면 1U2N 엔클로저에는 전원 어댑터 1개에 대해 2개의 USB-C 출력 전원 케이블이 필요하고, 1U3N 엔클로저에는 1개의 전원 어댑터에 3개의 USB-C 출력 전원 케이블이 필요합니다. 1U3N 엔클로저에 설치된 전원 어댑터에 추가 전원 케이블을 꽂습니다. 케이블 배선에 대한 자세한 사항은 ThinkEdge SE100 엔클로저 내장 케이블 배선 가이드의 내용을 참조하십시오.

      그림 14. 전원 케이블 설치



절차

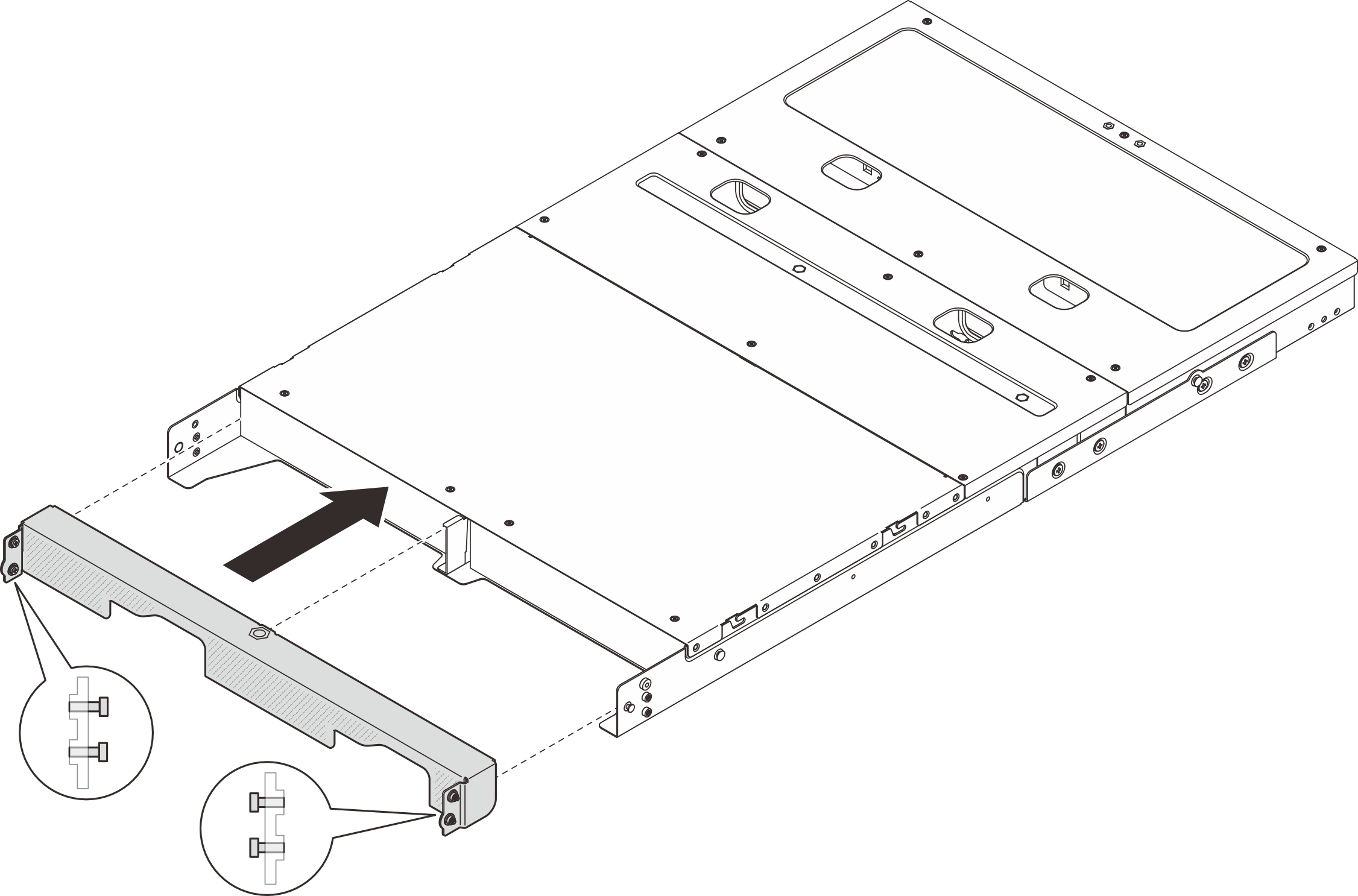

1. 그림과 같이 운송 브래킷의 측면에 있는 고정 나사를 누르십시오. 그런 다음 운송 브래킷이 단단히 고정될 때까지 운송 브래킷을 엔클로저 쪽으로 밀어 넣습니다.
   그림 21. 운반 브래킷 설치


2. 운송 브래킷의 양쪽에 고정 나사 4개를 고정합니다.
   그림 22. 나사 조이기
