ラックへのノードの取り付け

ノードをラックに取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
R006
No weight on shelf
注意
ラックに装着されたデバイスを棚として使用する場合を除いて、ラックに装着されたデバイスの上にはものを置かないでください。
重要
既にラック上にあるエンクロージャーにノードを取り付けるには、エンクロージャーへのノードの取り付けから開始します。

ラックへのエンクロージャーの取り付け

手順

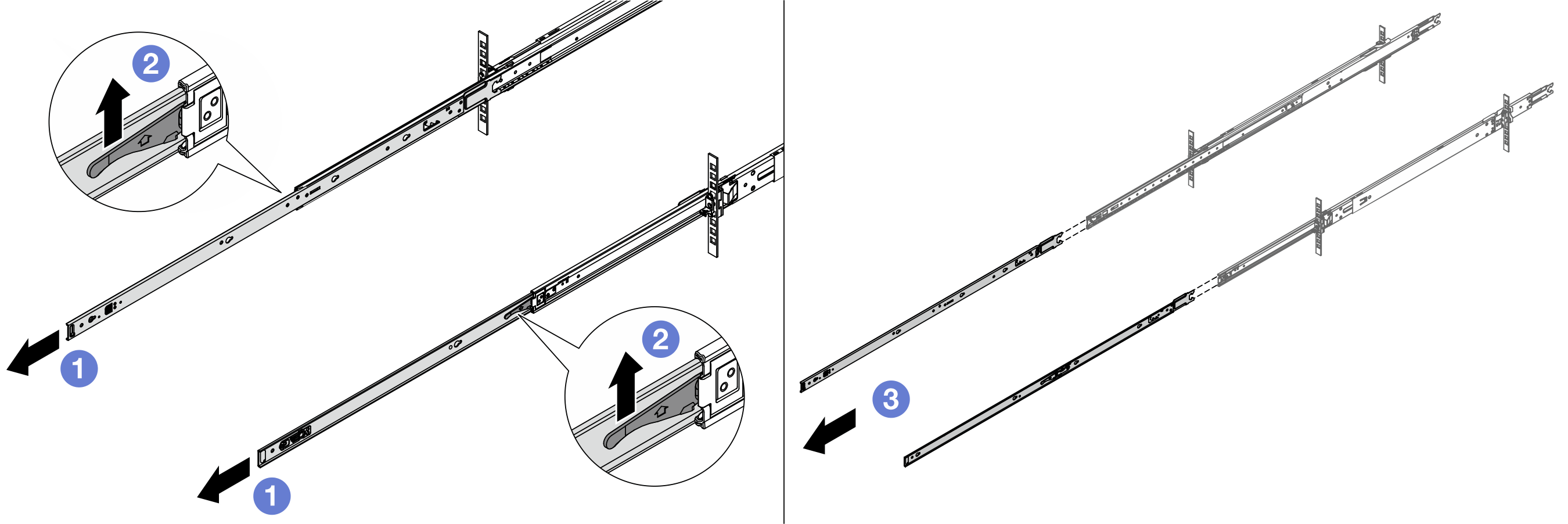

  1. 内部レールを中間レールから取り外します。
    図 1. 内部レールの取り外し

    1. 内部レールを伸ばします。
    2. ラッチを押し上げて、内部レールを中間レールから外します。
    3. 内部レールを取り外します。

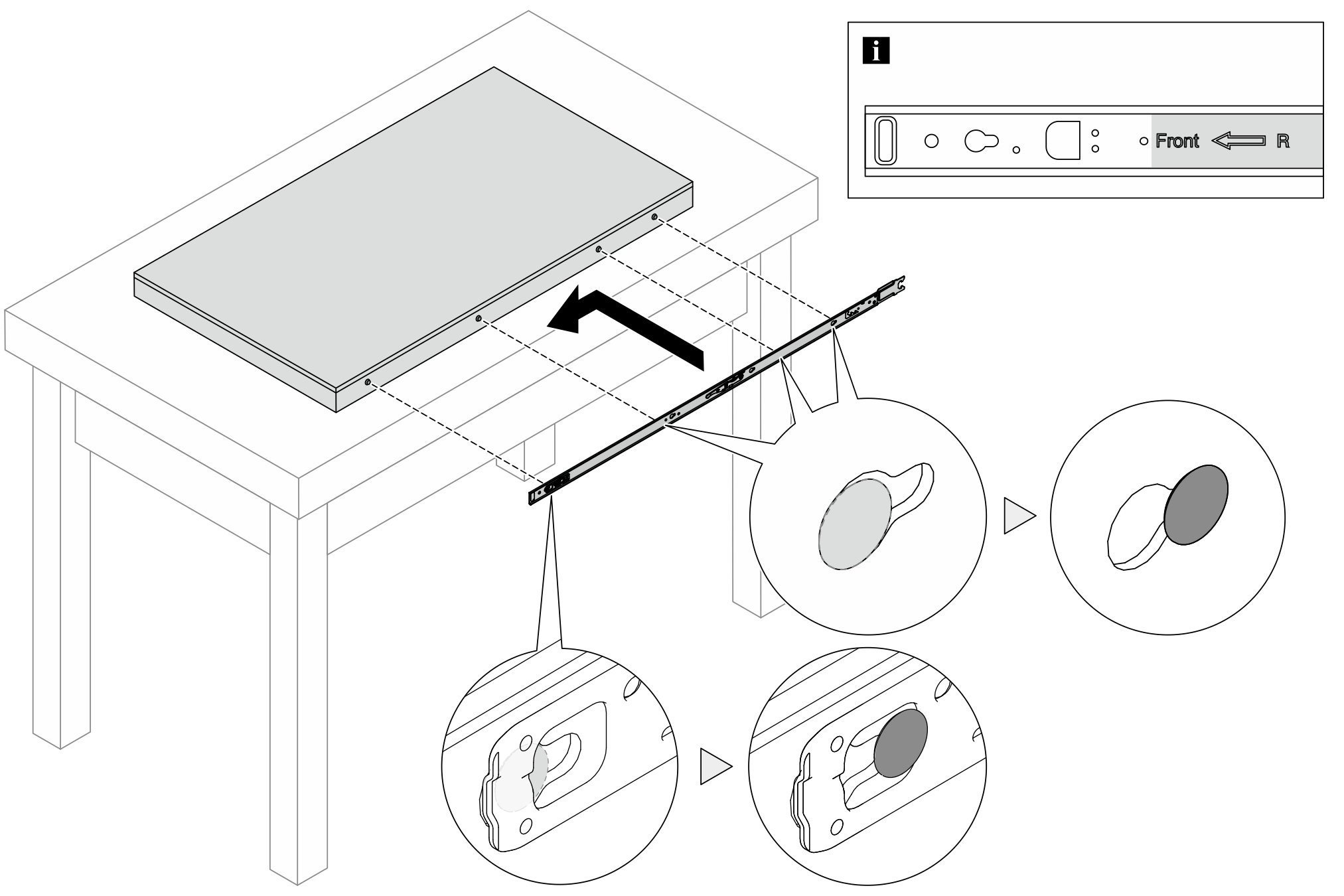

  2. 内部レールのスロットを、エンクロージャー側面の対応する T ピンに合わせます。次に、T ピンが所定の位置にロックされるまで内部レールを前方にスライドさせます。
    1. 内側レールをエンクロージャーに組み立てるときは、スタンプ「Front」が常に前を向いていることを確認してください。

    2. 「L」と「R」のスタンプは、レールの左右を示します。

    図 2. エンクロージャーへの内部レールの取り付け

  3. 他のレールについても前の手順を繰り返します。
  4. エンクロージャーを慎重に持ち上げます。

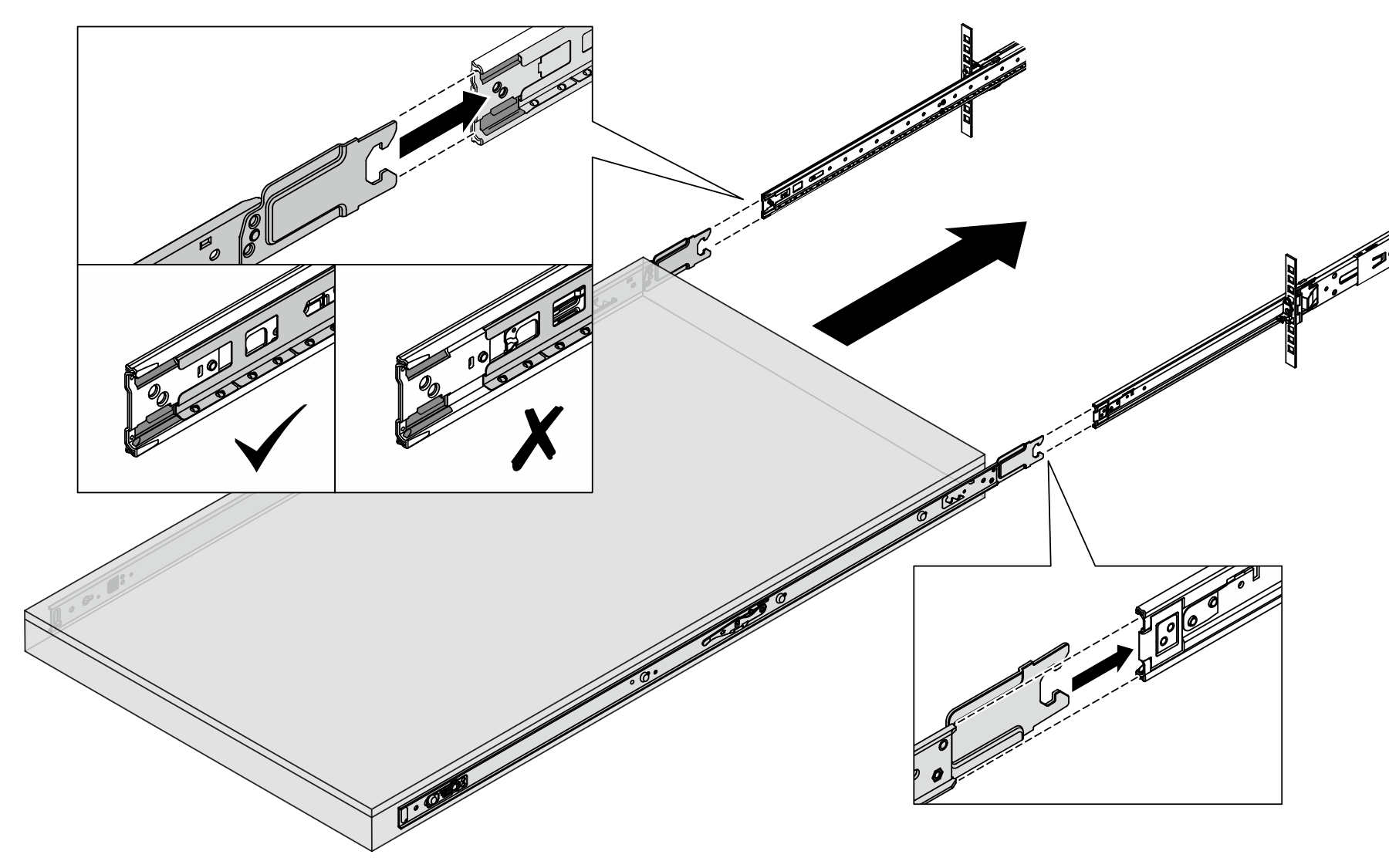

  5. ラックにエンクロージャーを取り付けます。内部レールの後端を両方とも中間レールの開口部に合わせ、2 つのレール・ペアが正しくつながっていることを確認します。
    内部レールを中間レールに取り付ける前に、両側のボール保持器具が一番外側の位置に到達していることを確認します。保持器具の位置が正しくない場合は、止まるまで前面にスライドさせます。
    図 3. エンクロージャーの取り付け

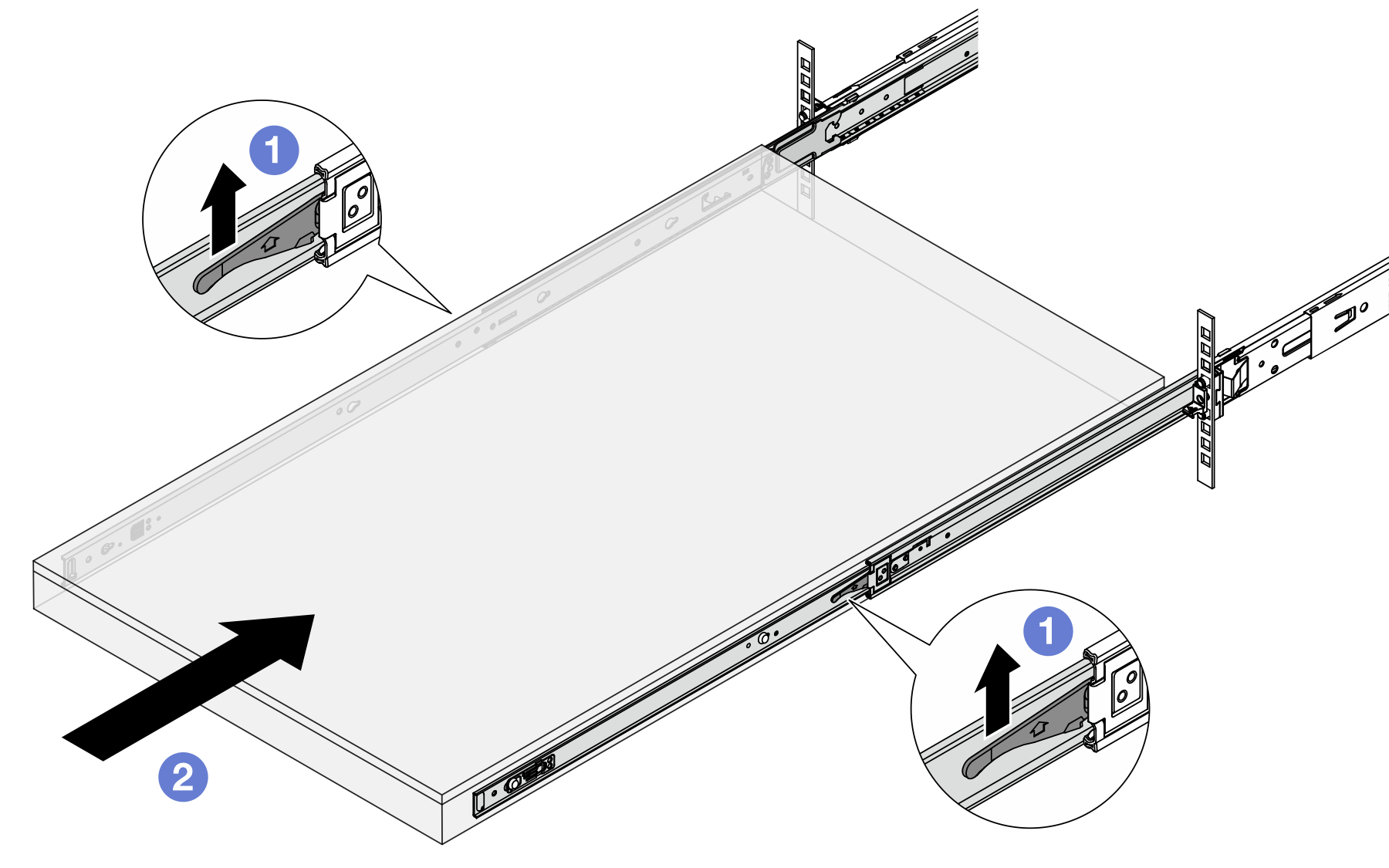

  6. ロック・ラッチを持ち上げた後、エンクロージャーを内側にスライドさせます。
    図 4. ロック・ラッチ

    1. 両側のロック・ラッチを持ち上げます。
    2. 両方のラッチがカチッと音がして所定の位置にロックされるまで、エンクロージャーをラックの奥まで押し込みます。
  7. エンクロージャーをラックに固定します。

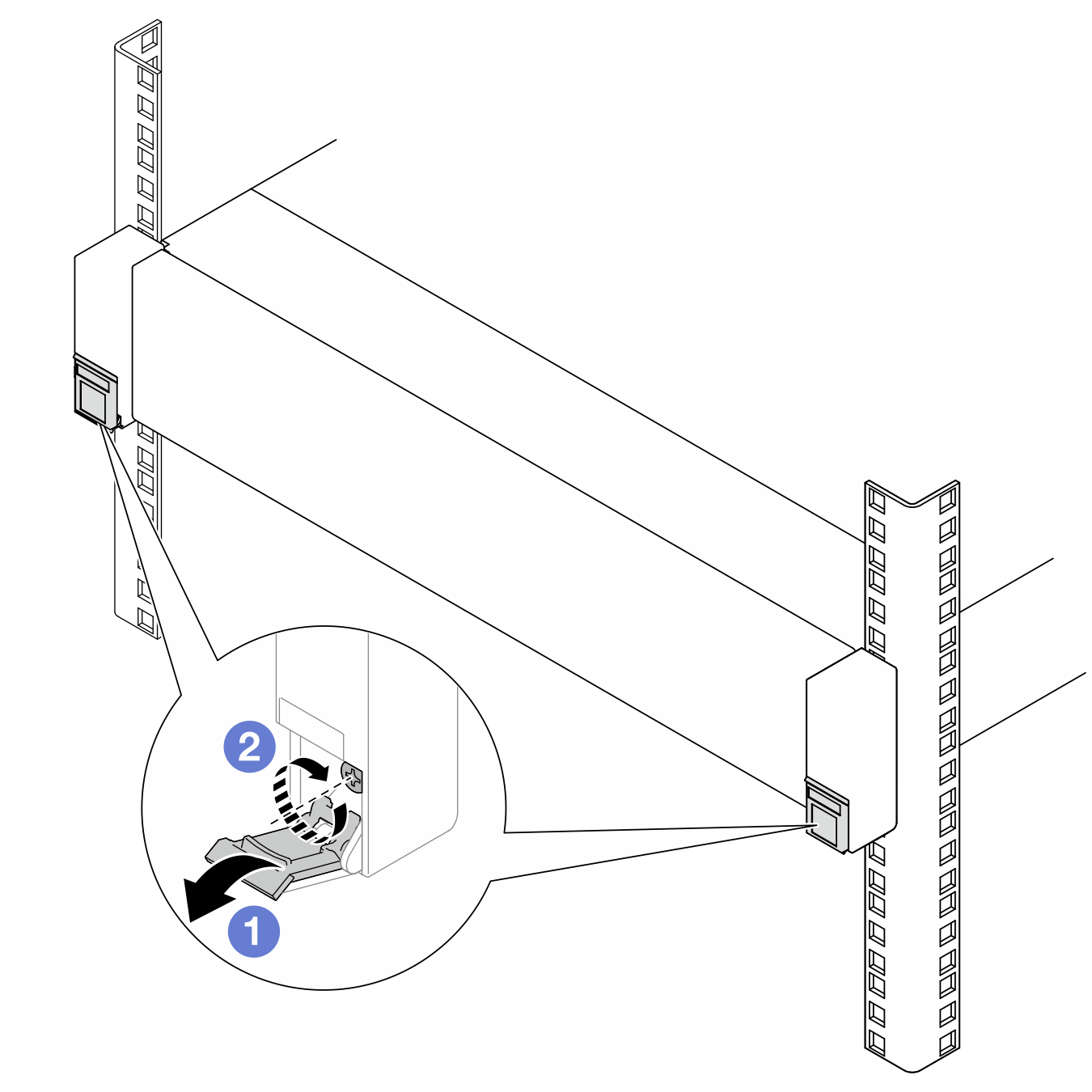

    1. エンクロージャーをラックの前面に固定します。ラック・ラッチにある 2 つのねじを固定します。
      図 5. ラック前面へのエンクロージャーの固定

      • ラック・ラッチのカバーを下に倒します。
      • ねじを締めてエンクロージャーを固定します。

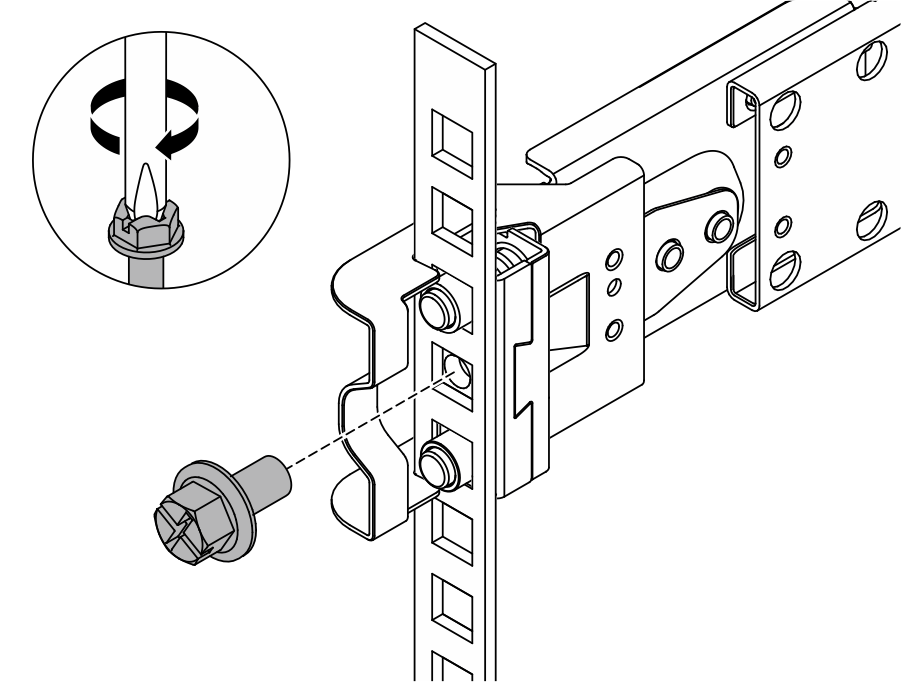

    2. (オプション) ラックにエンクロージャーが同梱されている場合、または振動しやすい区域に配置されている場合は、各レールに 1 本の M6 ねじを取り付けて、エンクロージャーをラックの背面に固定します。
      図 6. ラックの背面へのエンクロージャーの固定

エンクロージャーへのノードの取り付け

手順

  1. このタスクの準備をします。
    1. 電源アダプターがエンクロージャーに正しく取り付けられていることを確認します。電源アダプターを取り付けるには、電源アダプターの取り付け (ラック・マウント)を参照してください。
    2. 中央カバーを取り外します。

      1U2N エンクロージャーの中央トップ・カバーの取り外し

      • 中央トップ・カバーの 6 本の拘束ねじを緩めます。
      • 中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
      図 7. 1U2N エンクロージャーの中央トップ・カバーの取り外し

      1U3N エンクロージャーの中央トップ・カバーの取り外し

      • 中央トップ・カバーの 8 本の拘束ねじを緩めます。
      • 中央トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。
      図 8. 1U3N エンクロージャーの中央トップ・カバーの取り外し

    3. エアー・バッフルを取り外します。エアー・バッフルの青いタッチ・ポイントをつまみ、エンクロージャーから慎重にエアー・バッフルを持ち上げます。
      図 9. 1U2N エンクロージャーからのエアー・バッフルの取り外し

      図 10. 1U3N エンクロージャーからのエアー・バッフルの取り外し

    4. 以前にノードがエンクロージャーに取り付けられていない場合は、ノードをエンクロージャーに取り付ける前に、以下のステップを実行してください。
      1. デスクトップ・マウントのファン・シュラウドをノードから取り外します。ファン・シュラウドの取り外しを参照してください。
      2. ノードからファン・モジュールを取り外します。ファン・モジュールの取り外しを参照してください。取り外さないと、エンクロージャーの上部と干渉する可能性があります。
      3. ラック・マウントのファン・シュラウドをノードに取り付けます。ファン・シュラウドの取り付けを参照してください。
      4. 適切に動作させるためにマシン・タイプを変更します。エンクロージャーで動作するマシン・タイプの変更 (トレーニングを受けた技術員のみ)を参照してください。
  2. ノード・ベイにノード・フィラーが取り付けられている場合は、まず取り外します。
    1. ノード・フィラーを固定している 2 本のねじを緩めます。
    2. ノード・ベイからノード・フィラーを取り外します。ノード・フィラーは、将来の使用に備えて安全な場所に保管します。
    図 11. ノード・フィラーの取り外し

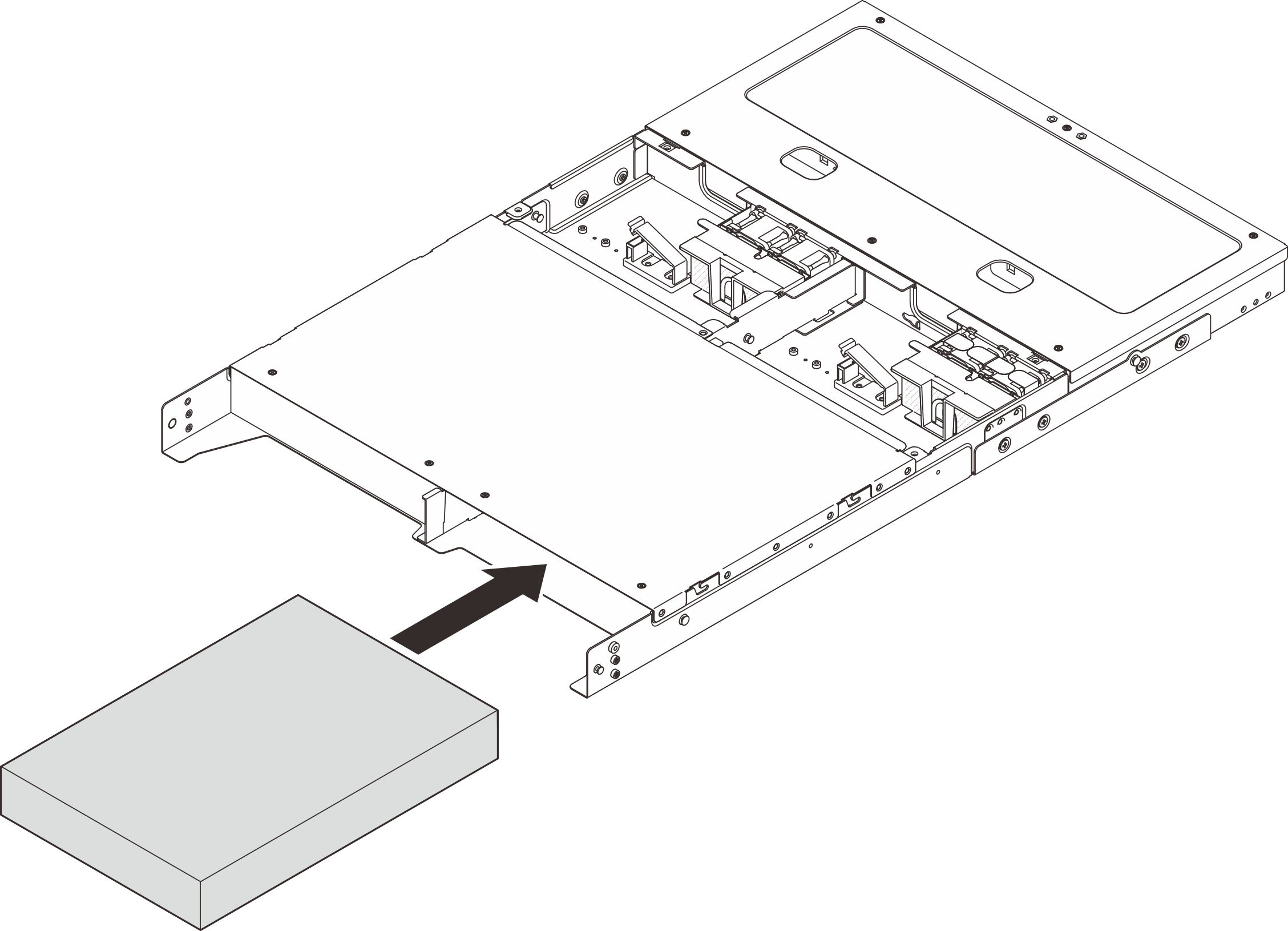

  3. ノードをノード・ベイに挿入し、カチッと音がするまでスライドさせます。
    図 12. ノードの取り付け

  4. (オプション) エンクロージャーにノードが 1 つだけ取り付けられている場合は、空のノード・ベイにノード・フィラーを取り付けます。
    1. ノード・フィラーをノード・ベイに挿入します。
    2. ノード・フィラーを 2 本のねじで固定します。
    図 13. ノード・フィラーの取り付け

  5. ノードの背面に接続するケーブルがエンクロージャーを通って正しく配線されていることを確認します。ThinkEdge SE100 エンクロージャー用内部ケーブルの配線ガイド を参照してください。
  6. すべてのケーブルをノードに接続します。電源アダプターから電源ケーブルを接続するには、以下のステップを実行します。
    1. ねじ穴の位置を合わせ、電源ケーブルをノードに取り付けます。
    2. ねじを締め、電源ケーブルがしっかりとロックされていることを確認します。
      電源アダプターをノードに接続するには、1U2N エンクロージャーには 1 つの電源アダプターに対して 2 本の USB-C 出力電源ケーブルが必要であり、1U3N エンクロージャーには 1 つの電源アダプターにつき 3 本の USB-C 出力電源ケーブルが必要です。追加の電源ケーブルを、1U3N エンクロージャーに取り付けられている電源アダプターに差し込みます。ケーブル配線について詳しくは、ThinkEdge SE100 エンクロージャー用内部ケーブルの配線ガイドを参照してください。
      図 14. 電源ケーブルの取り付け

完了したら

  1. エアー・バッフルを取り付けます。エアー・バッフルをエンクロージャーのガイド・ピンに合わせます。次に、しっかりと固定されるまでエアー・バッフルを下ろします。
    図 15. 1U2N エンクロージャーへのエアー・バッフルの取り付け

    図 16. 1U3N エンクロージャーへのエアー・バッフルの取り付け

  2. 中央トップ・カバーを取り付けます。
    • 1U2N エンクロージャーの中央トップ・カバーの取り付け

      1. 中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
      2. 6 本の拘束ねじを締めて、中央トップ・カバーを固定します。
      図 17. 1U2N エンクロージャーの中央トップ・カバーの取り付け

    • 1U3N エンクロージャーの中央トップ・カバーの取り付け

      1. 中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
      2. 8 本の拘束ねじを締めて、中央トップ・カバーを固定します。
      図 18. 1U3N エンクロージャーの中央トップ・カバーの取り付け

  3. 該当する場合は、エンクロージャーにクロス・バーを取り付けます。
    1. クロス・バーをエンクロージャーのねじ穴に合わせ、クロス・バーをエンクロージャーの上に下ろします。すべてのケーブルがクロス・バーの下に正しく配線されていることを確認します。
    2. 2 本の拘束ねじを締めてクロス・バーを固定します。
    図 19. クロス・バーの取り付け

  4. 該当する場合は、背面のトップ・カバーを取り付けます。
    1. 背面トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
    2. 6 本の拘束ねじを締めて、背面トップ・カバーを固定します。
    図 20. 背面トップ・カバーの取り付け

エンクロージャーへの配送用ブラケットの取り付け

重要
配送用ブラケットが取り付けられている場合、ノードの前面にあるコネクターにはアクセスできません。配送用ブラケットを取り付ける前に、以下の手順を実行してください。
  1. 必要なすべての外部ケーブルをノードに接続します。

  2. サーバーおよび周辺機器の電源をオンにします。サーバーの電源をオンにするを参照してください。

手順

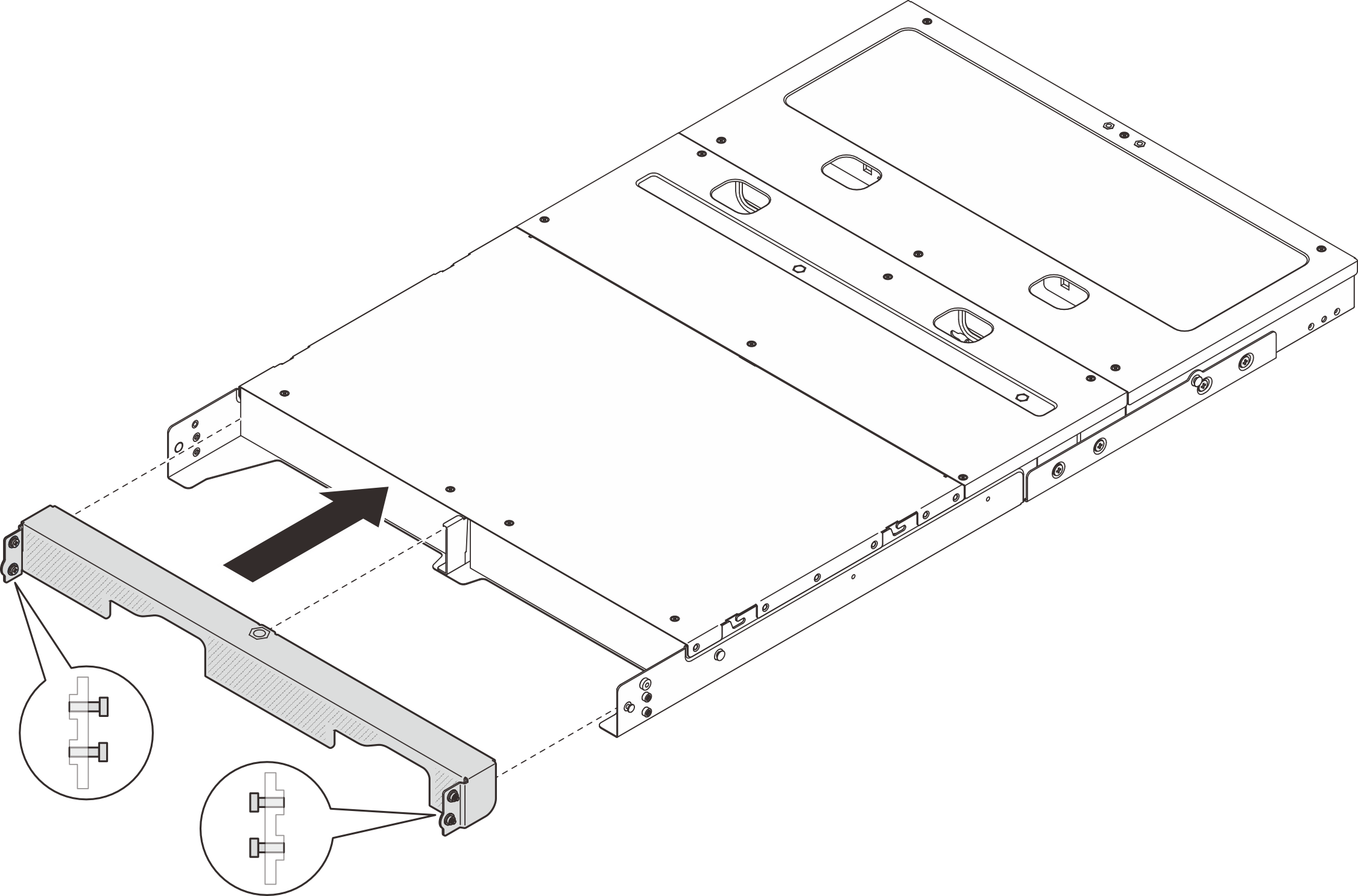

  1. 配送用ブラケットの側面にある拘束ねじを図のように押し込んでから、配送用ブラケットをエンクロージャーの方向に押し、しっかりと所定の位置にはめ込みます。
    図 21. 配送用ブラケットの取り付け

  2. 配送用ブラケットの両側の 4 本の拘束ねじを締めます。
    図 22. ねじを締める
