Rimozione dell'adattatore di alimentazione (montaggio sul rack)

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore di alimentazione dall'enclosure.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione di un nodo dal rack.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio centrale.

      Rimozione del coperchio superiore centrale dall'enclosure 1U2N

      • Allentare le sei viti prigioniere sul coperchio superiore centrale.
      • Sollevare il coperchio superiore centrale dall'enclosure e collocarlo su una superficie piana e pulita.

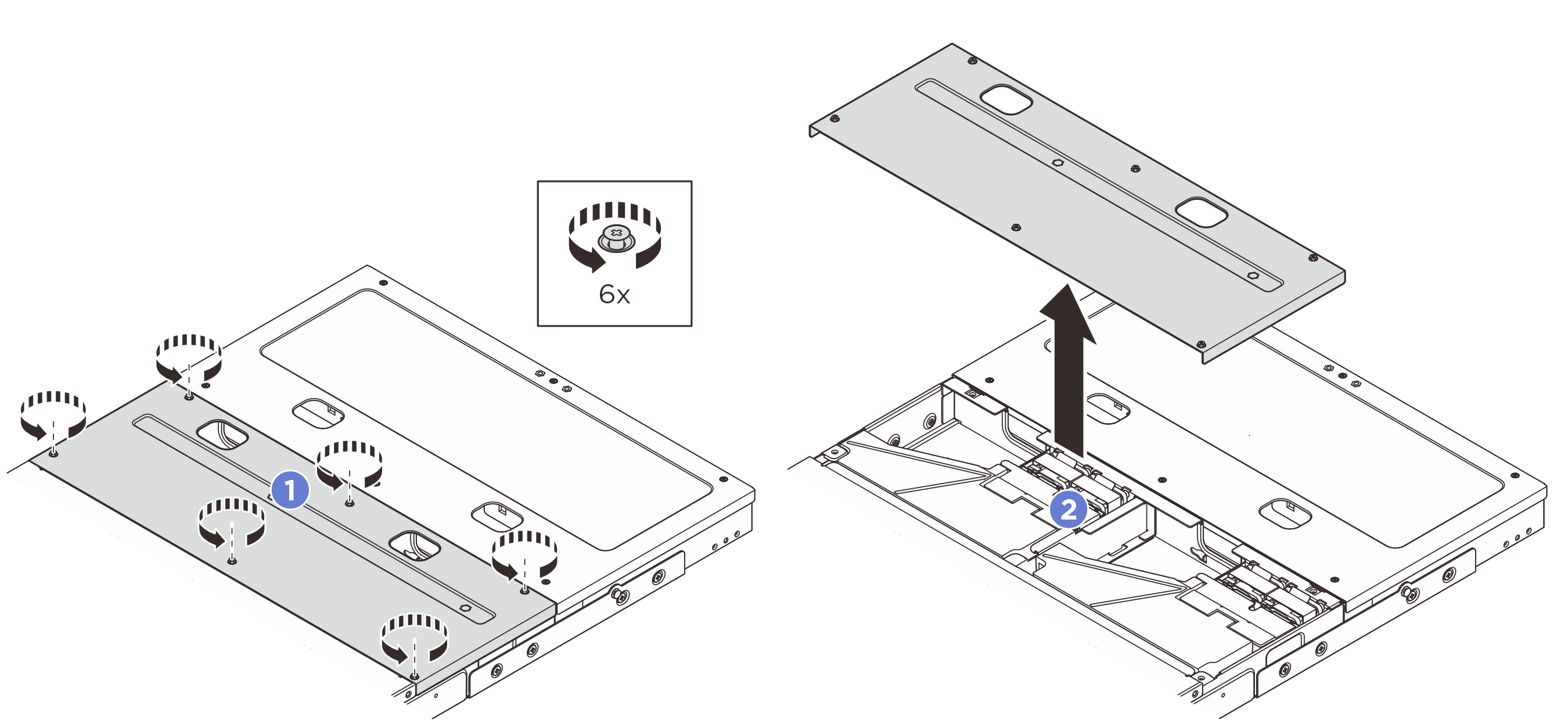

      Figura 1. Rimozione del coperchio superiore centrale dell'enclosure 1U2N



      Rimozione del coperchio superiore centrale dell'enclosure 1U3N

      • Allentare le otto viti prigioniere sul coperchio superiore centrale.
      • Sollevare il coperchio superiore centrale dall'enclosure e collocarlo su una superficie piana e pulita.

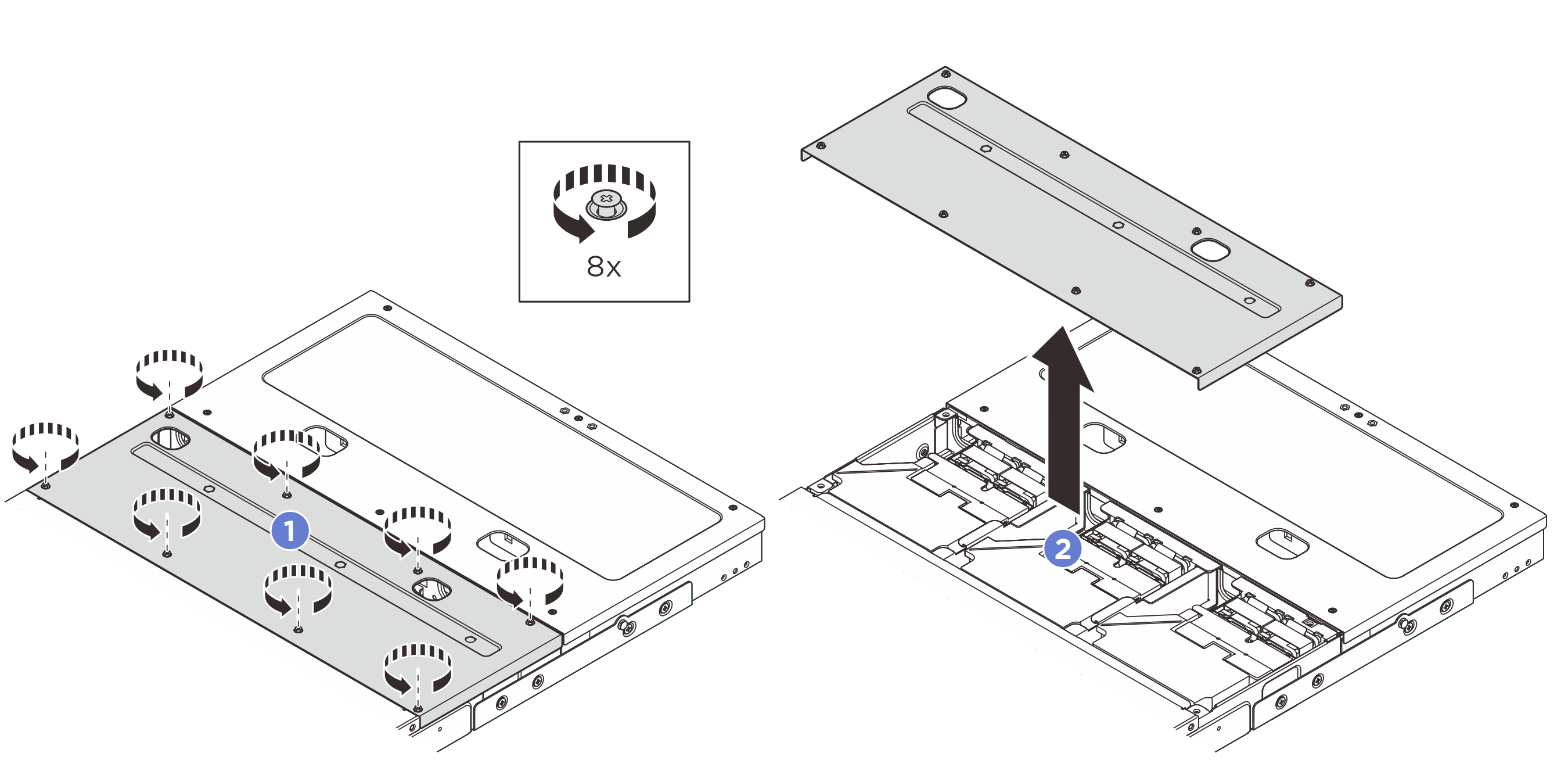

      Figura 2. Rimozione del coperchio superiore centrale dell'enclosure 1U3N


   2. Rimuovere il coperchio superiore posteriore.
      1. Allentare le sei viti prigioniere sul pannello superiore posteriore.
      2. Sollevare il coperchio superiore posteriore dall'enclosure e collocarlo su una superficie piana e pulita.




   3. Rimuovere il deflettore d'aria. Afferrare il deflettore d'aria dai punti di contatto blu e sollevarlo con cautela per estrarlo dall'enclosure.

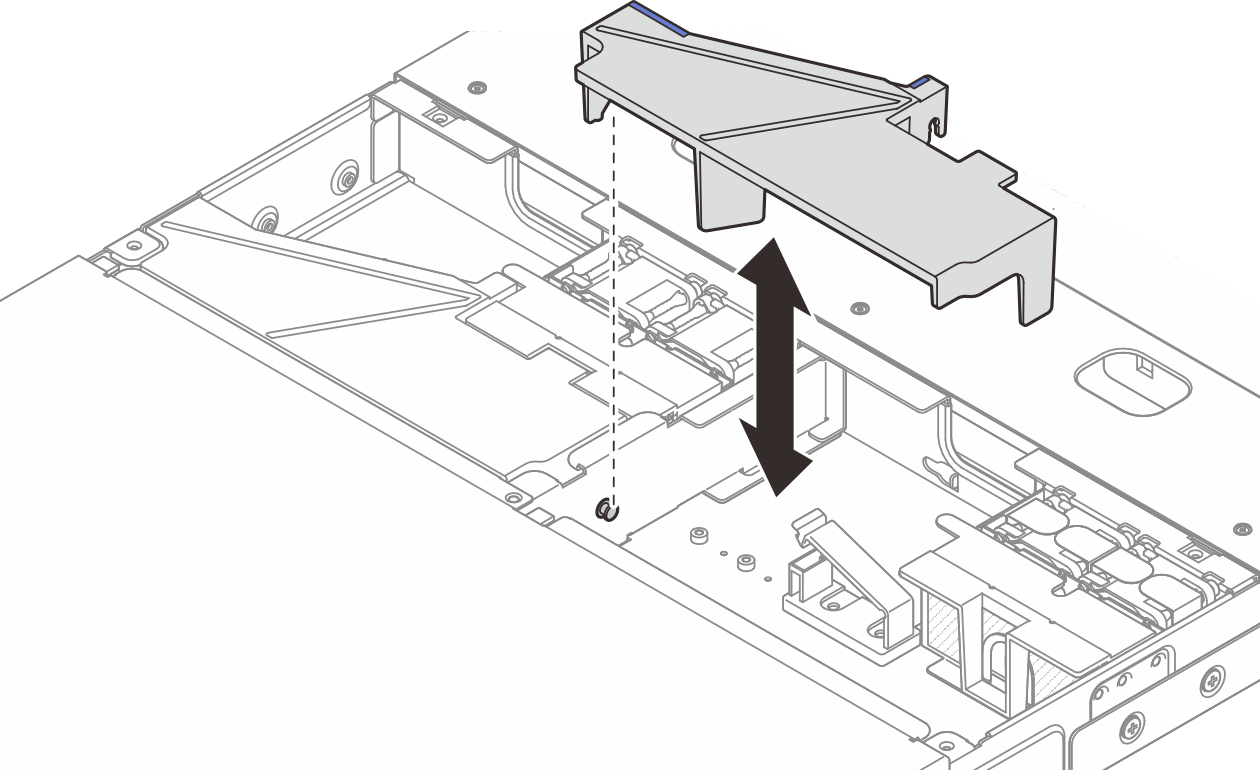

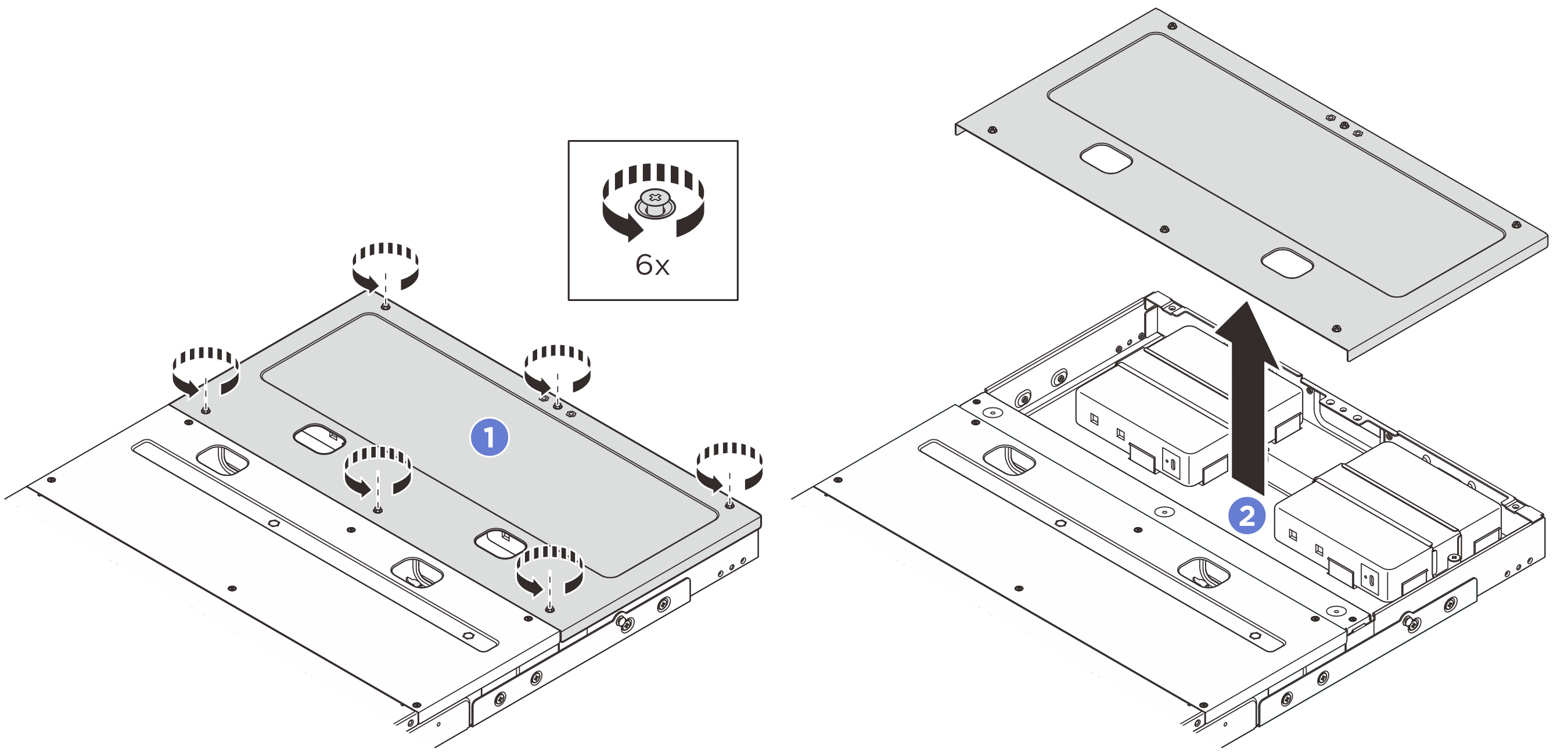

      Figura 3. Rimozione del deflettore d'aria dall'enclosure 1U2N

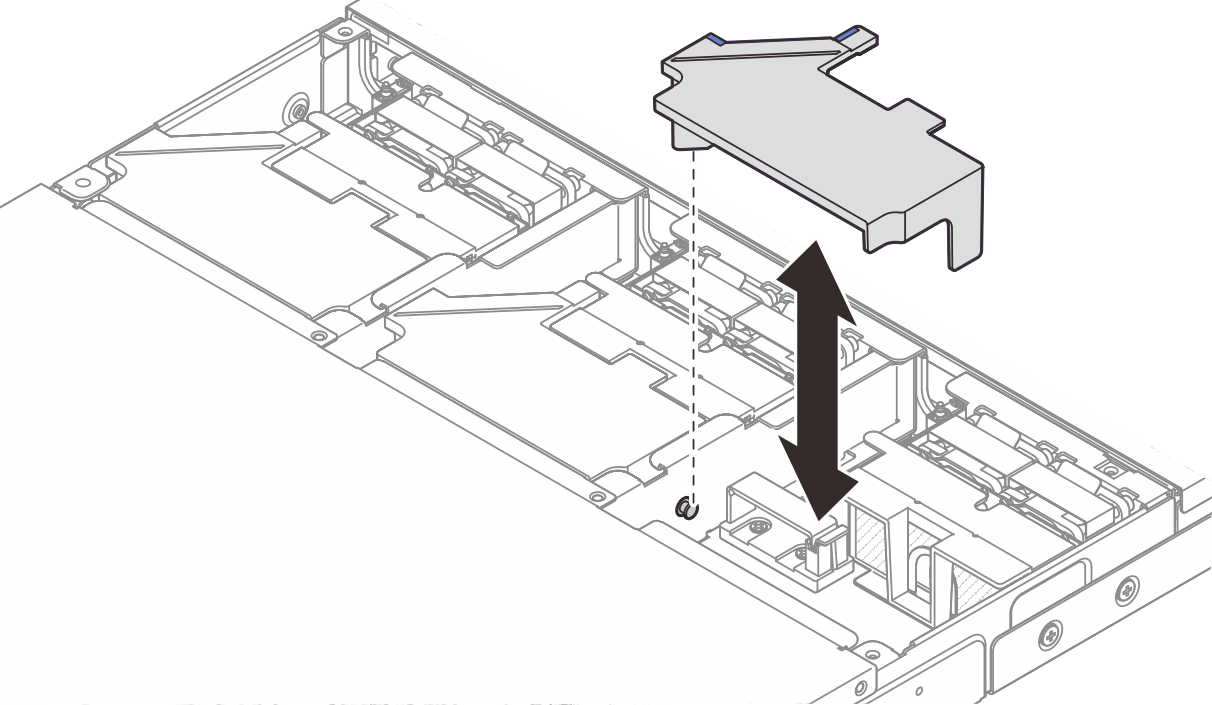

      Figura 4. Rimozione del deflettore d'aria dall'enclosure 1U3N


2. Rimuovere la barra trasversale.
   1. Allentare le due viti prigioniere che fissano la barra trasversale.
   2. Afferrare la barra trasversale e rimuoverla dall'enclosure.

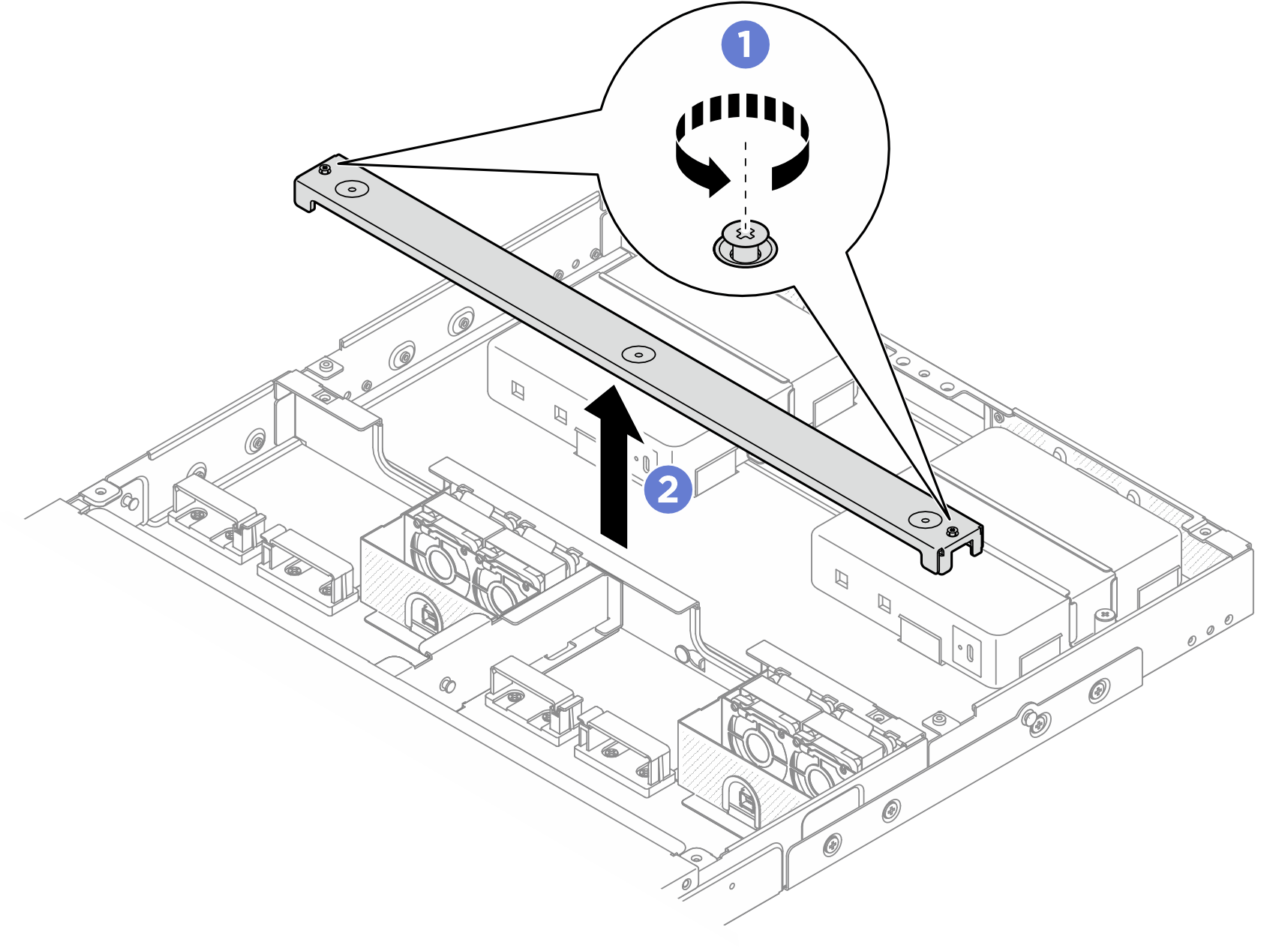

      Figura 5. Rimozione della barra trasversale


3. Rimuovere il cavo di alimentazione.
   1. Utilizzare un cacciavite a testa piatta per allentare la vite che blocca il cavo di alimentazione.
   2. Sganciare il cavo di alimentazione dal nodo.
      Figura 6. Rimozione del cavo di alimentazione


4. Rimuovere l'adattatore di alimentazione.
   1. Allentare con un cacciavite le due viti prigioniere su entrambi i lati della staffa dell'adattatore di alimentazione.
   2. Sollevare la staffa dell'adattatore di alimentazione per estrarla dall'enclosure.
   3. Sollevare con cautela l'adattatore di alimentazione e rimuoverlo dall'enclosure.

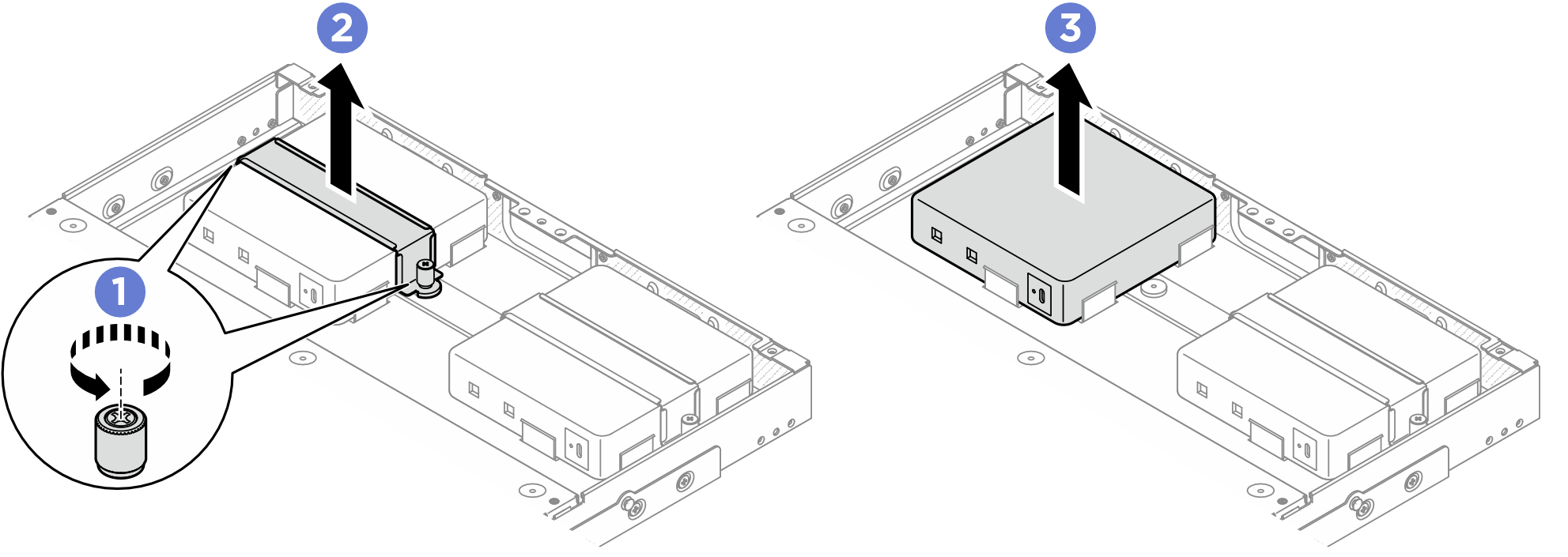

      Figura 7. Rimozione dell'adattatore di alimentazione
