電源アダプターの取り付け (壁掛け用/天井用/DIN レール・マウント)

電源アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S035

注意
パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

注意

ノードへの電源アダプターは、同じブランド、電源定格、ワット数、または効率レベルでなければなりません。

サーバーおよびデータ・ストレージ製品 (ErP ロット 9) のエコデザイン要件を定める 2020 年 3 月 1 日の委員会規制 (EU) 2019/424 の要件に準拠しています。

ThinkEdge 140W 230V/115V 外部パワー・サプライ
公開された情報	値と精度	単位
製造元の名前	Lenovo	-
モデル ID	アダプター	-
入力電圧	100-240	V
入力 AC 周波数	50-60	Hz
出力電圧	28.0	V
出力電流	5.0	A
出力電力	140.0	W
平均アクティブ効率	FSP: 91.0 / 91.0 Delta: 92.1 / 91.6	%
低負荷での効率 (10%)	FSP: 88.5 / 87.5 デルタ: 77.4 / 77.4	%
無負荷での消費電力	FSP: 0.065 / 0.08 デルタ: 0.078 / 0.047	W

該当する場合は、電源アダプター・ケージを取り付けます。
1. 電源アダプター・ブラケットの位置をノード・スリーブに合わせます。電源アダプター・ブラケットを少しスライドさせて、ノード・スリーブのガイド・ピンを鍵穴の大きい開口部の方にずらします。
2. 両側にある 2 本のねじを締めて、電源アダプター・ブラケットを固定します。

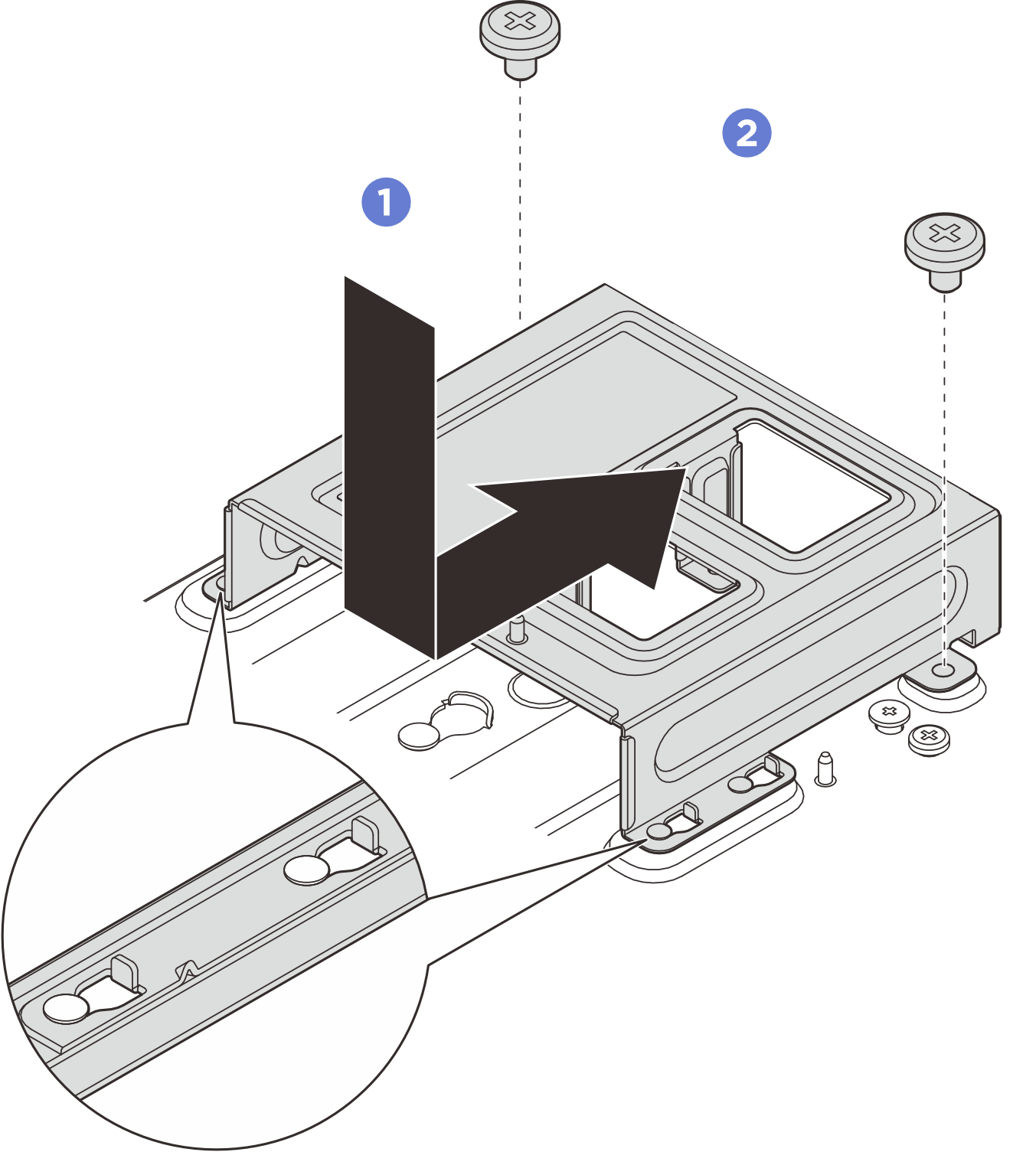

  図 1. 電源アダプター・ブラケットの取り付け
電源アダプターを取り付けます。
1. 電源アダプターの位置を電源アダプター・ケージに合わせます。次に、電源アダプターを所定の位置に収まるまでスライドさせます。
2. タブの 2 つのねじ穴 (スロット穴) の位置を電源アダプター・ケージに合わせます。次に、2 本のつまみねじをしっかりと締めてタブを固定します。
  注
  以下の情報を参考に、電源アダプター・スロットの番号を確認してください。電源アダプターを 1 つだけ取り付ける場合は、スロット 1 に取り付けます。
  図 2. 電源アダプター・スロットの番号

  1 電源アダプター・スロット 1 1 電源アダプター・スロット 2

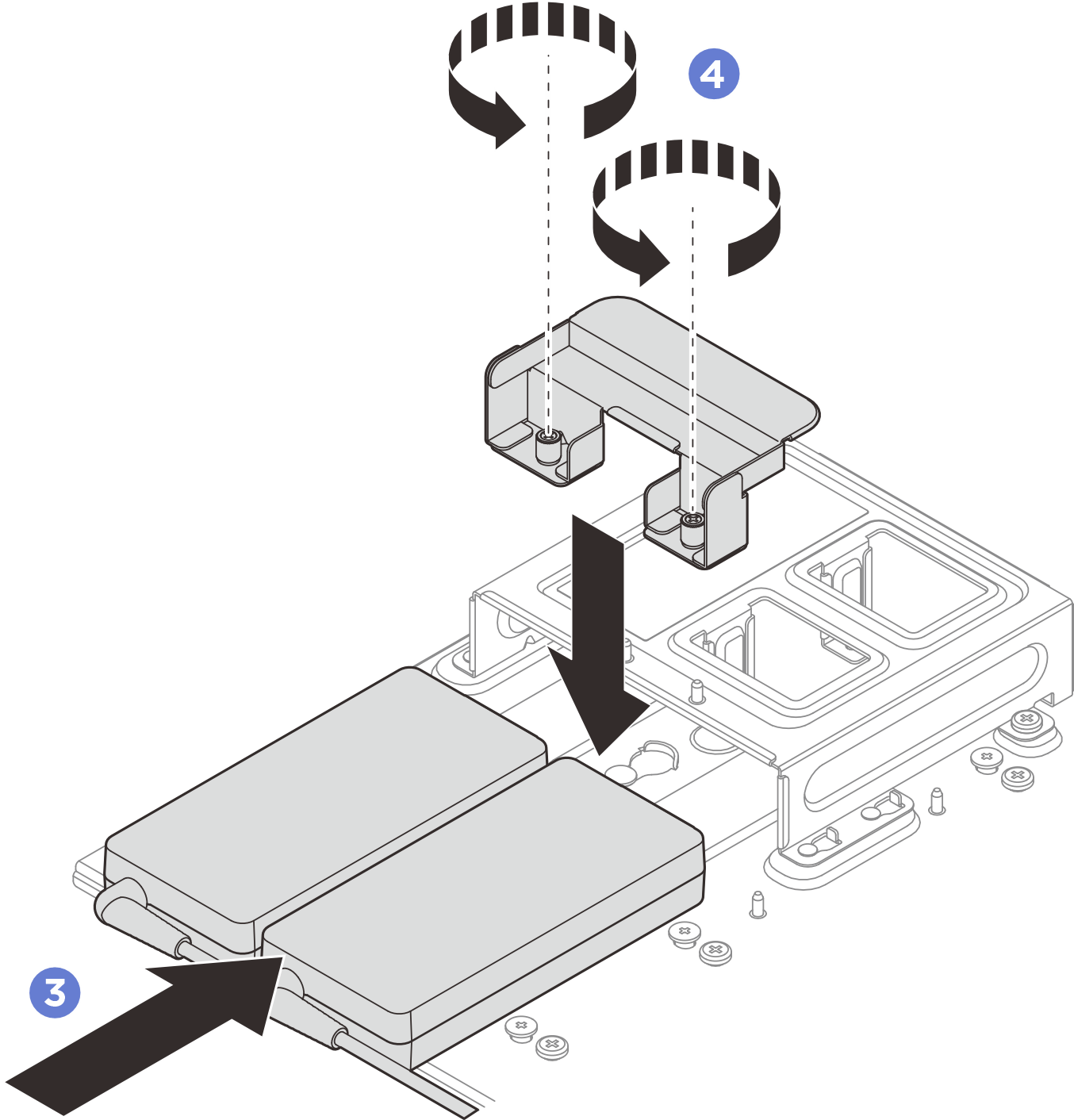

  図 3. 電源アダプターの取り付け
電源ケーブルをノードに接続します。
1. ねじ穴の位置を合わせ、電源ケーブルをノードに取り付けます。
2. ねじを締め、電源ケーブルがしっかりとロックされていることを確認します。
  注
  必ず電源アダプター 1 を電源コネクター 1 に、電源アダプター 2 を電源コネクター 2 に接続してください。
  図 4. 電源ケーブルの接続
