安装电源适配器（壁挂/吊挂/DIN 导轨安装）

按照本节中的说明安装电源适配器。

关于本任务

  • S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
  • S035
    shock hazard
    警告

    切勿卸下电源模块外盖或贴有此标签的任何部件的外盖。任何贴有该标签的组件内部都存在可能构成危险电压等级、电流等级和能级。这些组件内部没有可维护的部件。如果您怀疑某个部件有问题，请联系技术服务人员。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

警告

节点的电源适配器必须具有相同的品牌、额定功率、瓦数或能效等级。

法规依据：2020 年 3 月 1 日委员会法规（欧盟）2019/424，其中规定了对服务器和数据存储产品的生态设计要求（ErP 批次 9）。
ThinkEdge 140 W 230 V/115 V 外部电源模块

已发布信息

值和精度

单位

制造商名称

Lenovo

-

型号标识

适配器

-

输入电压

100-240

V

交流输入频率

50-60

Hz

输出电压

28.0

V

输出电流

5.0

A

输出功率

140.0

W

平均工作效率

  • FSP：91.0 / 91.0
  • Delta：92.1 / 91.6

%

低负载时的效率（10 %）

  • FSP：88.5 / 87.5
  • Delta：77.4 / 77.4

%

空载功耗

  • FSP：0.065 / 0.08
  • Delta：0.078 / 0.047

W

  1. 如果适用，请安装电源适配器仓。
    1. 将电源适配器支架与节点套筒对齐，轻轻推动支架，直至节点套筒上的导销卡入锁眼的大开口中。
    2. 拧紧两侧的两颗螺钉以固定电源适配器支架。
      图 1. 安装电源适配器支架

  2. 安装电源适配器。
    1. 将电源适配器与电源适配器仓对齐，然后将其推入到位。
    2. 将卡扣上的两个螺钉槽与电源适配器仓对齐，然后完全拧紧两个指旋螺钉以固定卡扣。
      注
      根据以下信息定位电源适配器插槽编号。如果只安装一个电源适配器，请首先将其安装到插槽 1 中。
      图 2. 电源适配器插槽编号

      1 电源适配器插槽 12 电源适配器插槽 2

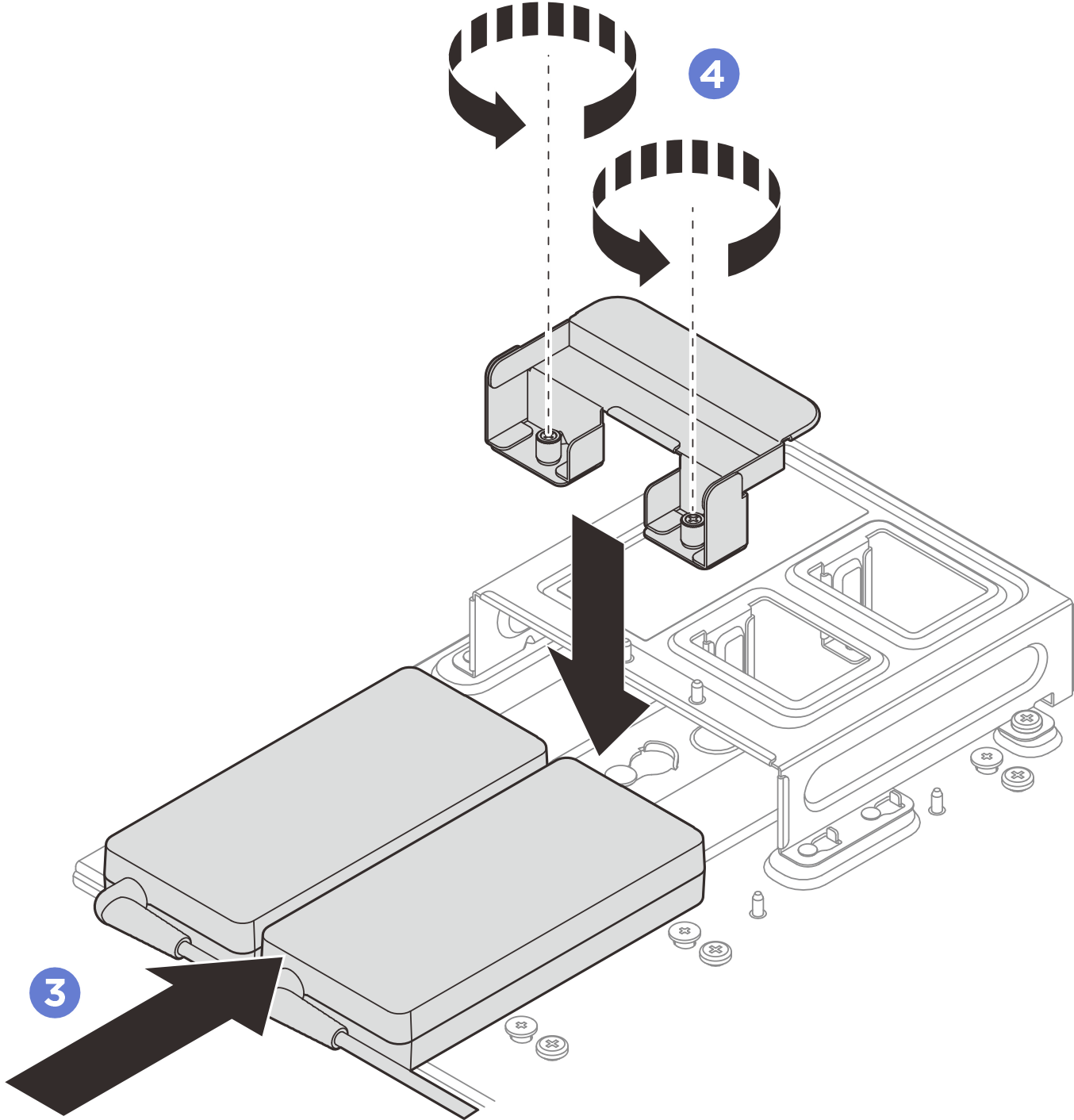

      图 3. 安装电源适配器

  3. 将电源线连接到节点。
    1. 对齐螺钉孔，然后将电源线安装到节点上。
    2. 拧紧螺钉，确保电源线牢固固定。
      注
      请确保将电源适配器 1 连接到电源接口 1，电源适配器 2 连接到电源接口 2。
      图 4. 连接电源线
