Installazione del coperchio inferiore

Seguire le istruzioni riportate in questa sezione per installare il coperchio inferiore.

Informazioni su questa attività

S014
shock hazard
Avvertenza
Potrebbero essere presenti livelli di energia, corrente e tensione pericolosi. Solo un tecnico qualificato dell'assistenza è autorizzato a rimuovere i coperchi sui cui è applicata l'etichetta.
S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.
  • Kit pad termici del coperchio inferiore. Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
  • Viti e cacciaviti
    • Preparare i seguenti cacciaviti per assicurarsi di poter installare e rimuovere correttamente le viti corrispondenti.
      Tipo di cacciaviteTipo di vite
      Cacciavite a testa a croce n. 1Vite a croce n. 1
      Cacciavite a testa a croce n. 2Vite a croce n. 2
Attenzione

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Controllare i pad termici sul coperchio inferiore e sostituirli se danneggiati o staccati. Assicurarsi di seguire Linee guida per l'installazione del pad termico.
      Figura 1. Pad termici sul coperchio inferiore

  2. Installare il coperchio inferiore.
    1. Allineare il coperchio inferiore agli slot guida su entrambi i lati del nodo, quindi posizionare il coperchio inferiore nella parte inferiore del nodo.
    2. Inserire le staffe I/O anteriori e posteriori nel nodo e premerle in posizione.
      Figura 2. Installazione del coperchio inferiore

  3. Serrare tutte le viti per fissare il coperchio.
    1. Serrare le due viti Phillips n. 1 con adesivo di bloccaggio bianco preapplicato sul lato corto del coperchio inferiore.
    2. Serrare le sei viti Phillips n. 2 sul lato lungo del coperchio inferiore come illustrato, quindi capovolgere il nodo in modo che il lato superiore sia rivolto verso l'alto.
    3. Far scorrere l'etichetta di accesso alla rete di Lenovo XClarity Controller verso l'esterno rispetto al nodo.
      Nota
      Far scorrere indietro l'etichetta di accesso alla rete di Lenovo XClarity Controller dopo aver installato la vite sottostante.
    4. Serrare le quattro viti Phillips n. 1 con adesivo di bloccaggio bianco preapplicato poste sul coperchio superiore per fissare il coperchio inferiore.

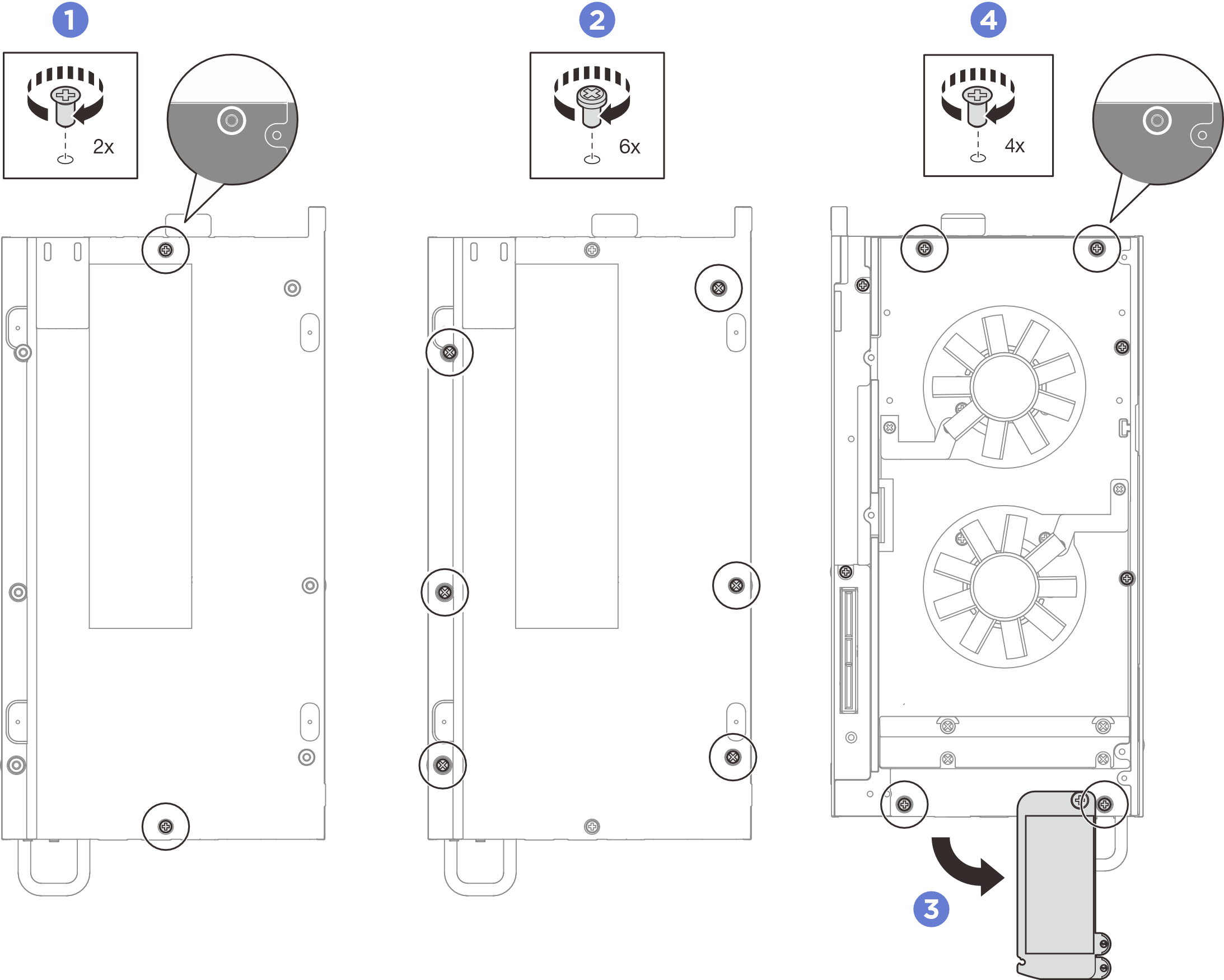

      Figura 3. Serraggio di tutte le viti

Dopo aver terminato
  1. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  2. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  3. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  4. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
