安装底盖

按照本节中的说明安装底盖。

关于本任务

S014

警告

当前电压等级、电流等级和能级可能构成危险。仅限合格的技术服务人员卸下贴有标签的外盖。

S033

警告

当前能级可能构成危险。电压已达到危险等级，如发生金属性短路，可能因热量释放而造成金属喷溅和/或烧伤。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 确保所有组件均已正确地重新组装，并且服务器内部未遗留任何工具或未上紧的螺钉。

必备工具

请确保您手头有下列必备工具，以便妥善更换组件。

• 准备以下螺丝刀：
  • 1 号十字螺丝刀
  • 2 号十字螺丝刀

重要

如果要为服务器安装新的底盖，请务必先将新的导热垫粘贴到底盖上。请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。

过程

1. 为本任务做好准备。
   1. 检查底盖上的导热垫。如果导热垫损坏或脱落，请更换新的导热垫。请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。
      图 1. 底盖导热垫


2. 安装底盖。
   1. 将底盖与节点两侧的导槽对齐；然后，将底盖向下放置到节点上。
   2. 将正面和背面 I/O 支架插入节点，直至其安装到位。
      图 2. 安装底盖


3. 拧紧螺钉以固定底盖。
   1. 将两颗 1 号十字螺钉安装到底盖的短边上。

      1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

   2. 如图所示，将六颗 2 号十字螺钉安装到底盖的长边上；然后，翻转节点，使其正面朝上。
   3. 将节点上的抽取式信息卡向外推动。
   4. 将四颗 1 号十字螺钉安装到顶盖的短边上。
      注

      • 1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

      • 待下面的螺钉完全安装好后，请确保将抽取式信息卡推回原位。

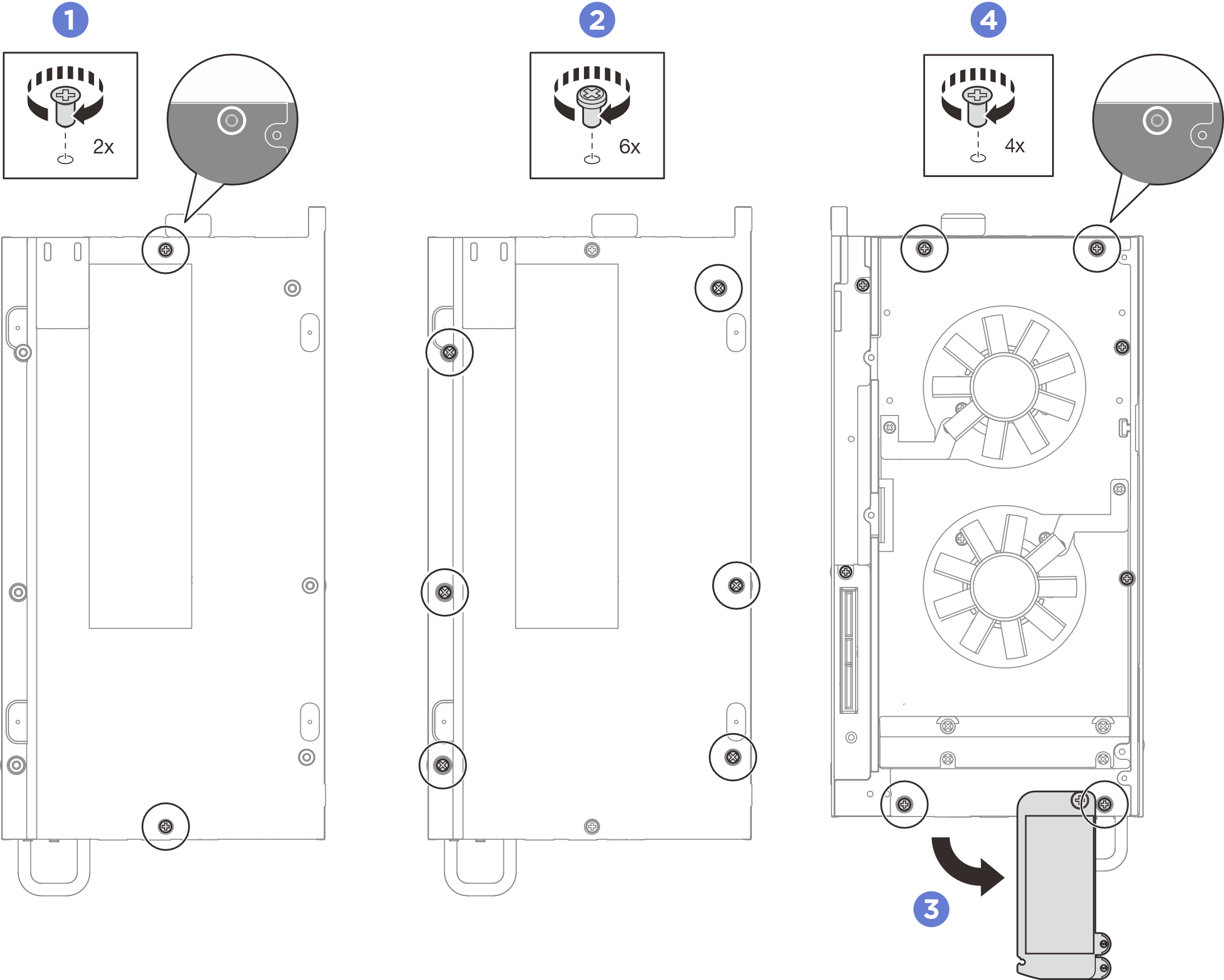

   图 3. 安装螺钉
