Untere Abdeckung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die untere Abdeckung zu installieren.

Zu dieser Aufgabe

S014
shock hazard
VORSICHT
Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.
S033
240VA shock hazard
VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Wärmepad-Sätze für die untere Abdeckung. Weitere Informationen finden Sie in den entsprechenden Austauschverfahren.
  • Schraube und Schraubendreher
    • Bereiten Sie die folgenden Schraubendreher vor, um sicherzustellen, dass Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können.
      SchraubendrehertypSchraubentyp
      PH1-KreuzschlitzschraubendreherPH1-Kreuzschlitzschraube
      PH2-KreuzschlitzschraubendreherPH2-Kreuzschlitzschraube
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß erneut installiert wurden und dass keine Werkzeuge oder lose Schrauben im Inneren des Servers verblieben sind.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Überprüfen Sie die Wärmepads an der unteren Abdeckung und ersetzen Sie sie durch neue, wenn das Wärmepad beschädigt ist oder sich abgelöst hat. Stellen Sie sicher, dass Sie den Anweisungen unter Installationsrichtlinien für Wärmepads folgen.
      Abbildung 1. Wärmepads für die untere Abdeckung

  2. Installieren Sie die untere Abdeckung.
    1. Richten Sie die untere Abdeckung an den Führungsschlitzen an beiden Seiten des Knotens aus. Platzieren Sie dann die untere Abdeckung auf der Unterseite des Knotens.
    2. Setzen Sie die vorderen und hinteren E/A-Halterungen in den Knoten ein und drücken Sie sie fest.
      Abbildung 2. Installieren der unteren Abdeckung

  3. Ziehen Sie alle Schrauben an, um die Abdeckung zu befestigen.
    1. Ziehen Sie die beiden PH1-Kreuzschlitzschrauben mit vorab aufgetragenem, weißem Schraubensicherungsmittel an der kurzen Seite der unteren Abdeckung fest.
    2. Ziehen Sie die sechs PH2-Kreuzschlitzschrauben wie dargestellt an der langen Seite der unteren Abdeckung an. Drehen Sie dann den Knoten um, sodass seine Oberseite nach oben zeigt.
    3. Schieben Sie die Lasche des Lenovo XClarity Controller-Netzwerkzugriffsetiketts vom Knoten nach außen.
      Anmerkung
      Schieben Sie das Lenovo XClarity Controller-Netzwerkzugriffsetikett wieder zurück, sobald die darunter liegende Schraube vollständig angebracht ist.
    4. Ziehen Sie die vier PH1-Kreuzschlitzschrauben mit vorab aufgetragenem, weißem Schraubensicherungsmittel auf der oberen Abdeckung an, um die Bodenplatte vollständig zu fixieren.

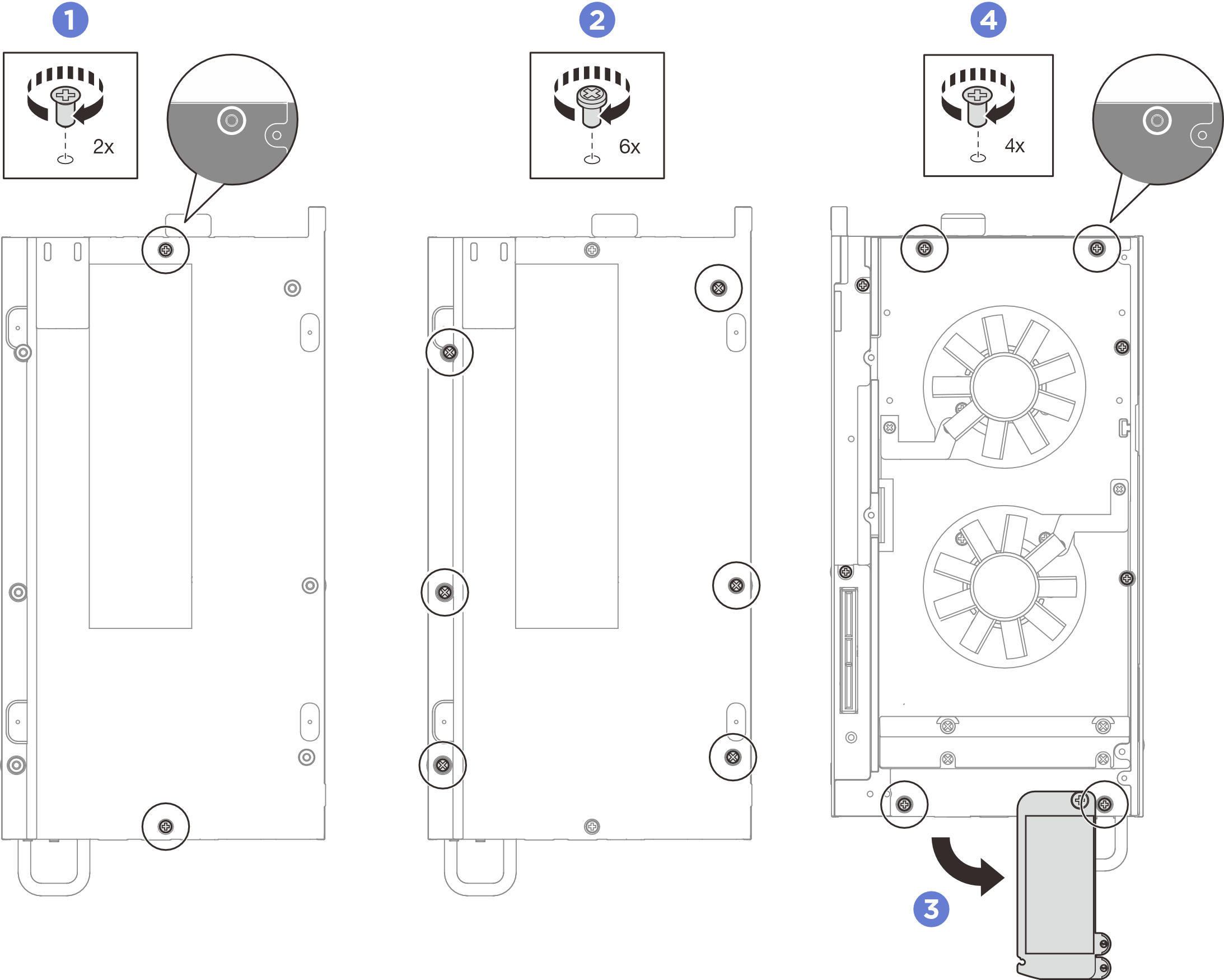

      Abbildung 3. Anziehen aller Schrauben

Nach dieser Aufgabe
  1. Installieren Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb installieren.
  2. Falls zutreffend, installieren Sie den Erweiterungssatz. Siehe Erweiterungssatz installieren.
  3. Falls zutreffend, installieren Sie Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung installieren.
  4. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
