Obere Abdeckung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die obere Abdeckung zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Wärmepad-Sätze für obere Abdeckung. Weitere Informationen finden Sie in den entsprechenden Austauschverfahren.
  • Schraube und Schraubendreher
    • Bereiten Sie die folgenden Schraubendreher vor, um sicherzustellen, dass Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können.
      SchraubendrehertypSchraubentyp
      PH1-KreuzschlitzschraubendreherPH1-Kreuzschlitzschraube
      PH2-KreuzschlitzschraubendreherPH2-Kreuzschlitzschraube
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß erneut installiert wurden und dass keine Werkzeuge oder lose Schrauben im Inneren des Servers verblieben sind.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Überprüfen Sie die Wärmepads an der oberen Abdeckung und ersetzen Sie sie durch neue, wenn das Wärmepad beschädigt ist oder sich abgelöst hat. Stellen Sie sicher, dass Sie den Anweisungen unter Installationsrichtlinien für Wärmepads folgen.
      Abbildung 1. Wärmepads für die obere Abdeckung

  2. Installieren Sie die obere Abdeckung.
    1. Richten Sie die obere Abdeckung an den Führungsschlitzen an beiden Seiten des Knotens aus. Platzieren Sie dann die obere Abdeckung auf dem Knoten.
    2. Setzen Sie die vorderen und hinteren E/A-Halterungen in den Knoten ein und drücken Sie sie fest.

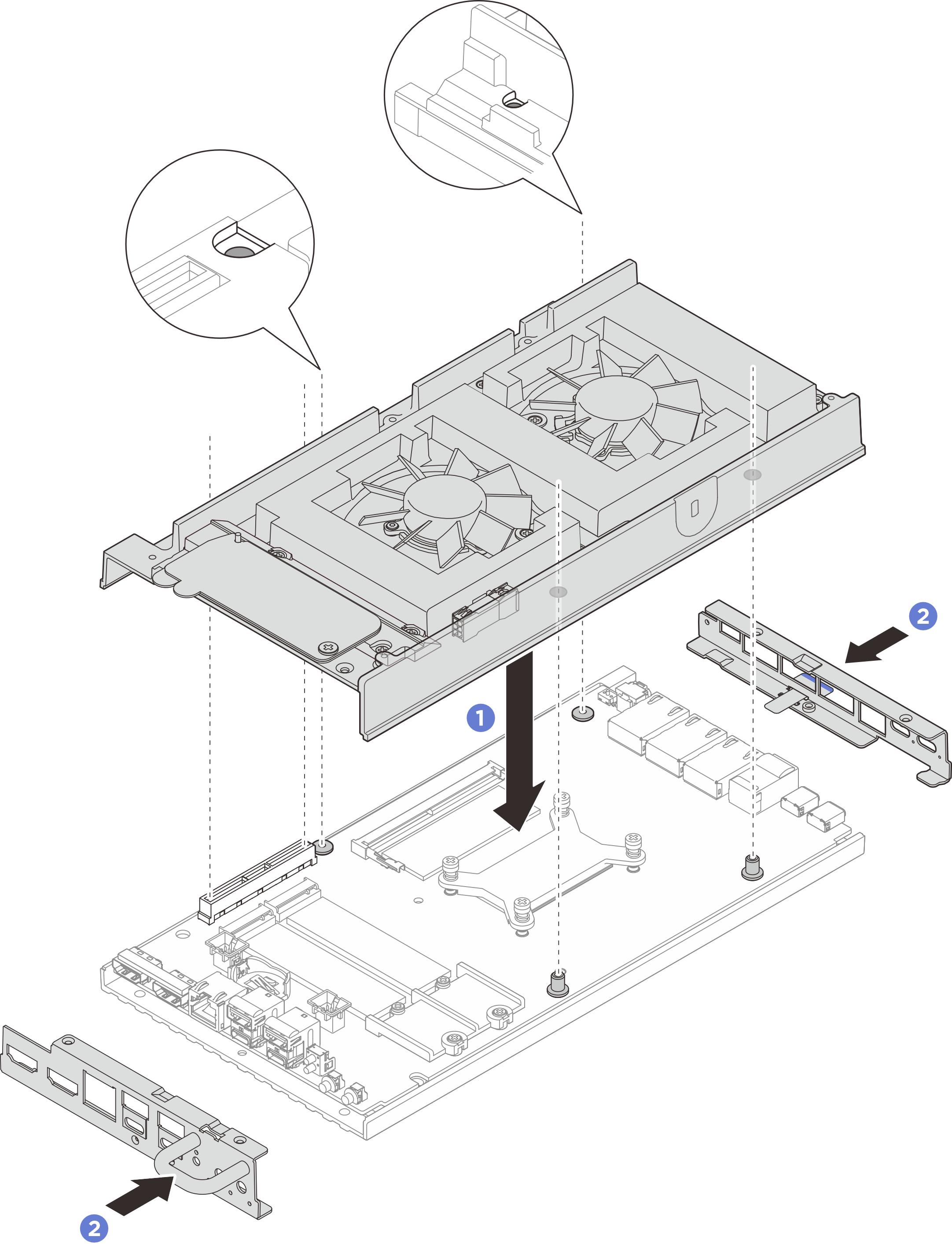

    Abbildung 2. Installieren der oberen Abdeckung

  3. Ziehen Sie die Schrauben an der oberen Abdeckung an.
    1. Ziehen Sie die vier PH2-Kreuzschlitzschrauben an der langen Seite der oberen Abdeckung an.
      Anmerkung
      Das Schraubenloch ist möglicherweise durch das Lüfterkabel abgedeckt. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die Schraube zu installieren, und führen Sie das Kabel nach Abschluss des Vorgangs wieder ein.
    2. Schieben Sie die Lasche des Lenovo XClarity Controller-Netzwerkzugriffsetiketts vom Knoten nach außen.
    3. Ziehen Sie die vier PH1-Kreuzschlitzschrauben mit vorab aufgetragenem, weißem Schraubensicherungsmittel an der kurzen Seite der oberen Abdeckung fest. Achten Sie darauf, dass die Unterseite des Knotens nach oben gerichtet ist.
      Anmerkung
      Schieben Sie das Lenovo XClarity Controller-Netzwerkzugriffsetikett wieder zurück, sobald die darunter liegende Schraube vollständig angebracht ist.
      Abbildung 3. Schraubeneinbau

  4. Ziehen Sie die Schrauben an der unteren Abdeckung an.
    1. Ziehen Sie die beiden PH1-Kreuzschlitzschrauben mit vorab aufgetragenem, weißem Schraubensicherungsmittel an, um die vorderen und hinteren E/A-Halterungen vollständig zu befestigen.
    2. Ziehen Sie die beiden PH2-Kreuzschlitzschrauben an der unteren Abdeckung wie dargestellt an.

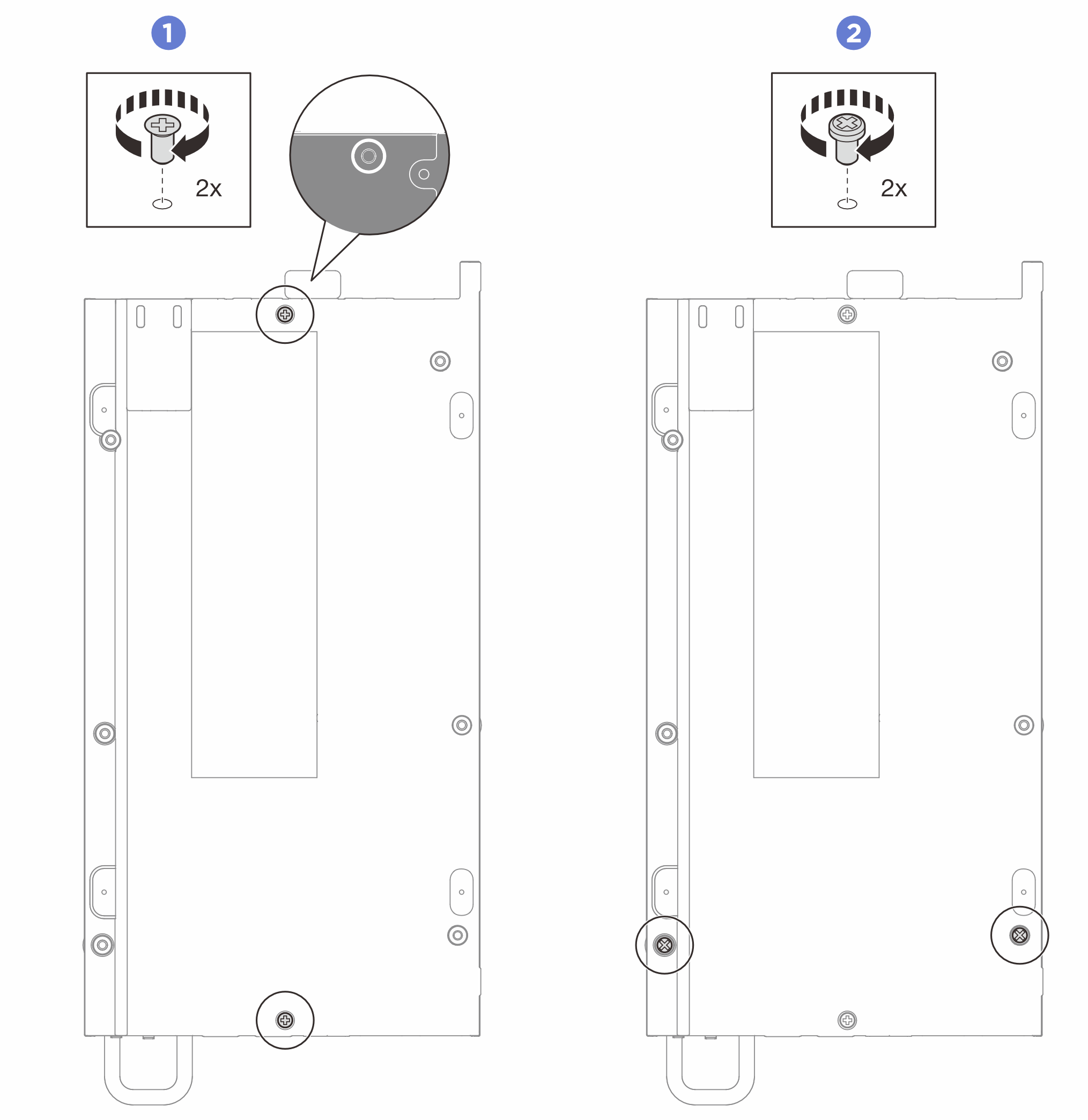

      Abbildung 4. Schraubeneinbau

Nach dieser Aufgabe
  1. Falls zutreffend, installieren Sie den Erweiterungssatz. Siehe Erweiterungssatz installieren.
  2. Falls zutreffend, installieren Sie Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung installieren.
  3. Installieren Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb installieren.
  4. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
