ติดตั้งฝาครอบด้านบน

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งฝาครอบด้านบน

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ตรวจสอบแผ่นระบายความร้อนที่ฝาครอบด้านบนและทำการเปลี่ยนเป็นแผ่นใหม่หากแผ่นระบายความร้อนเดิมเสียหายหรือชำรุด อย่าลืมปฏิบัติตาม คู่มือการติดตั้งแผ่นระบายความร้อน
      รูปที่ 1. แผ่นระบายความร้อนฝาครอบด้านบน


2. ติดตั้งฝาครอบด้านบน
   1. จัดตำแหน่งของฝาครอบด้านบนให้ตรงกับช่องนำทั้งสองด้านของโหนด แล้ววางฝาครอบด้านบนที่ด้านบนของโหนด
   2. เสียบโครงยึด I/O ด้านหน้าและด้านหลังลงในโหนด แล้วกดให้เข้าที่

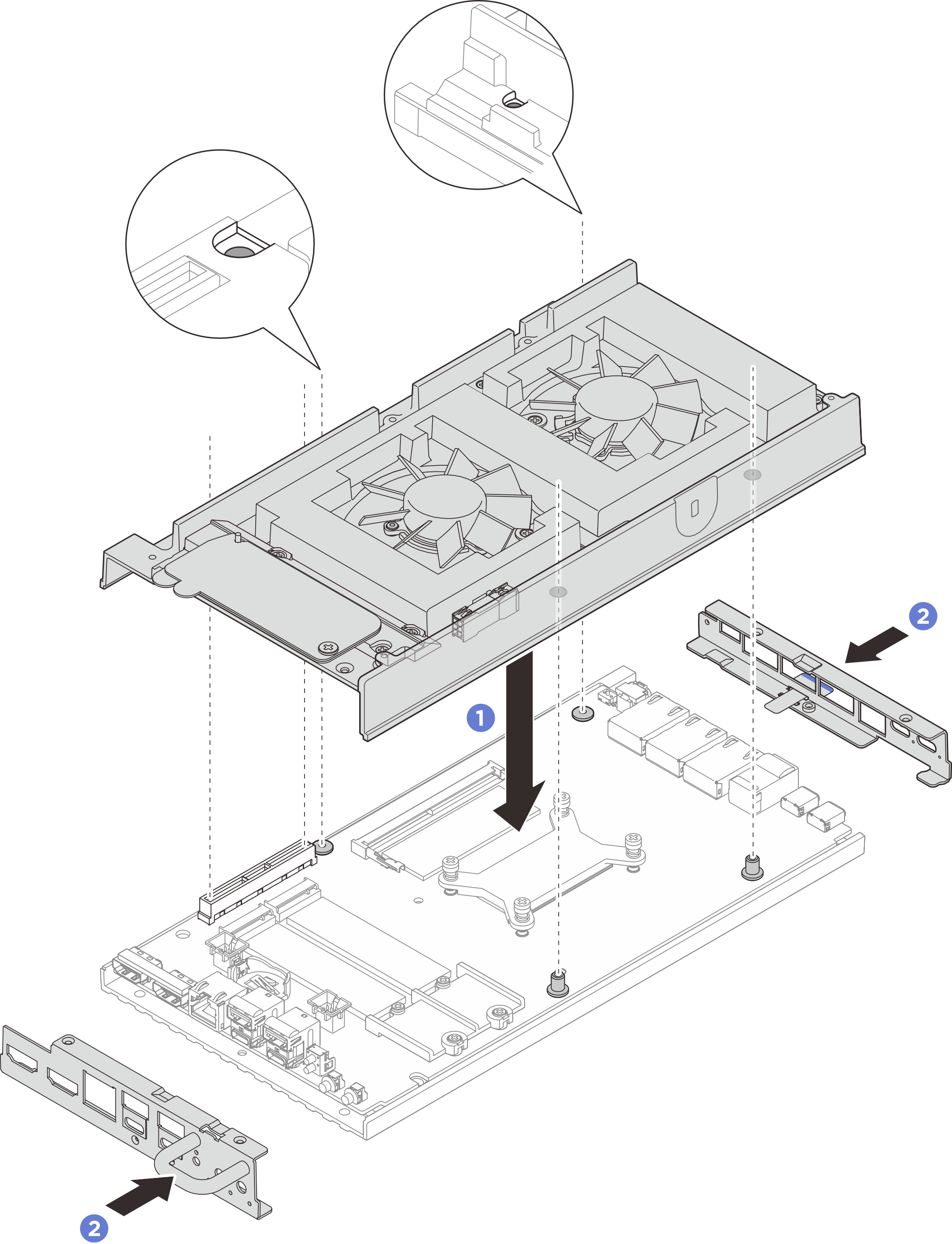

   รูปที่ 2. การติดตั้งฝาครอบด้านบน


3. ขันสกรูที่อยู่บนฝาครอบด้านบนให้แน่น
   1. ขันสกรูหัวแฉก # 2 ทั้งสี่ตัวบริเวณด้านที่ยาวของฝาครอบด้านบนให้แน่น
      หมายเหตุ

      รูสกรูอาจถูกปิดด้วยสายพัดลม ค่อยๆ ดึงสายพัดลมออกเล็กน้อยเพื่อติดตั้งสกรู และใส่สายกลับเข้าไปหลังจากเสร็จสิ้นกระบวนการ
   2. เลื่อนแถบแผ่นป้ายการเข้าถึงเครือข่ายของ Lenovo XClarity Controller ออกจากโหนด
   3. ขันสกรูหัวแฉก # 1 ทั้งสี่ตัวให้แน่นด้วยกาวล็อคเกลียวสีขาวสำเร็จรูปบริเวณด้านที่สั้นของฝาครอบด้านบน จากนั้นให้หันด้านล่างของโหนดขึ้น
      หมายเหตุ

      ตรวจสอบให้แน่ใจว่าได้เลื่อนป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller กลับเมื่อขันสกรูด้านล่างครบถ้วนแล้ว

      รูปที่ 3. การติดตั้งสกรู


4. ขันสกรูที่อยู่บนฝาครอบด้านล่างให้แน่น
   1. ขันสกรูหัวแฉก # 1 ทั้งสองตัวให้แน่นด้วยกาวล็อคเกลียวสีขาวสำเร็จรูปเพื่อยึดโครงยึด I/O ด้านหน้าและด้านหลังให้แน่น
   2. ขันสกรูหัวแฉก # 2 ทั้งสองตัวเข้ากับฝาครอบด้านล่างตามภาพ

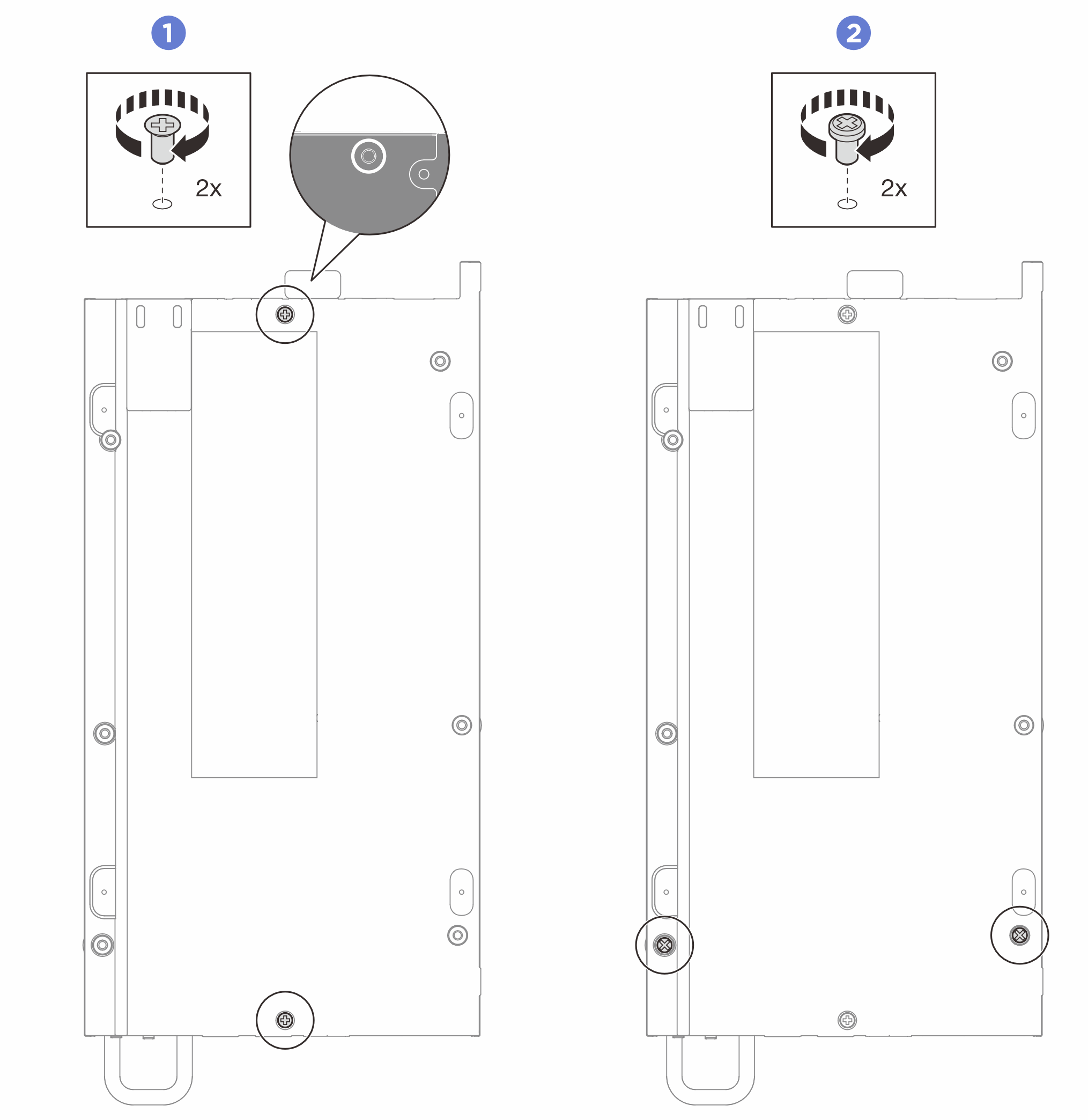

      รูปที่ 4. การติดตั้งสกรู
