Installation du carter supérieur

Suivez les instructions énoncées dans cette section pour installer le carter supérieur.

Procédure

1. Préparez-vous à cette tâche.
   1. Inspectez les tampons thermiques du carter supérieur. Si un tampon thermique est endommagé ou détaché du carter, remplacez-le par un nouveau. Voir Conseils d’installation des tampons thermiques pour identifier le kit de tampon thermique requis, et suivez les instructions associées.
      Figure 1. Tampons thermiques du capot supérieur


2. Installez le capot supérieur.
   1. Alignez le carter supérieur sur les emplacements de guidage de chaque côté du nœud. Ensuite, abaissez le carter supérieur sur le nœud.
   2. Insérez les supports d’E-S avant et arrière dans le nœud jusqu’à ce qu’ils soient en place.

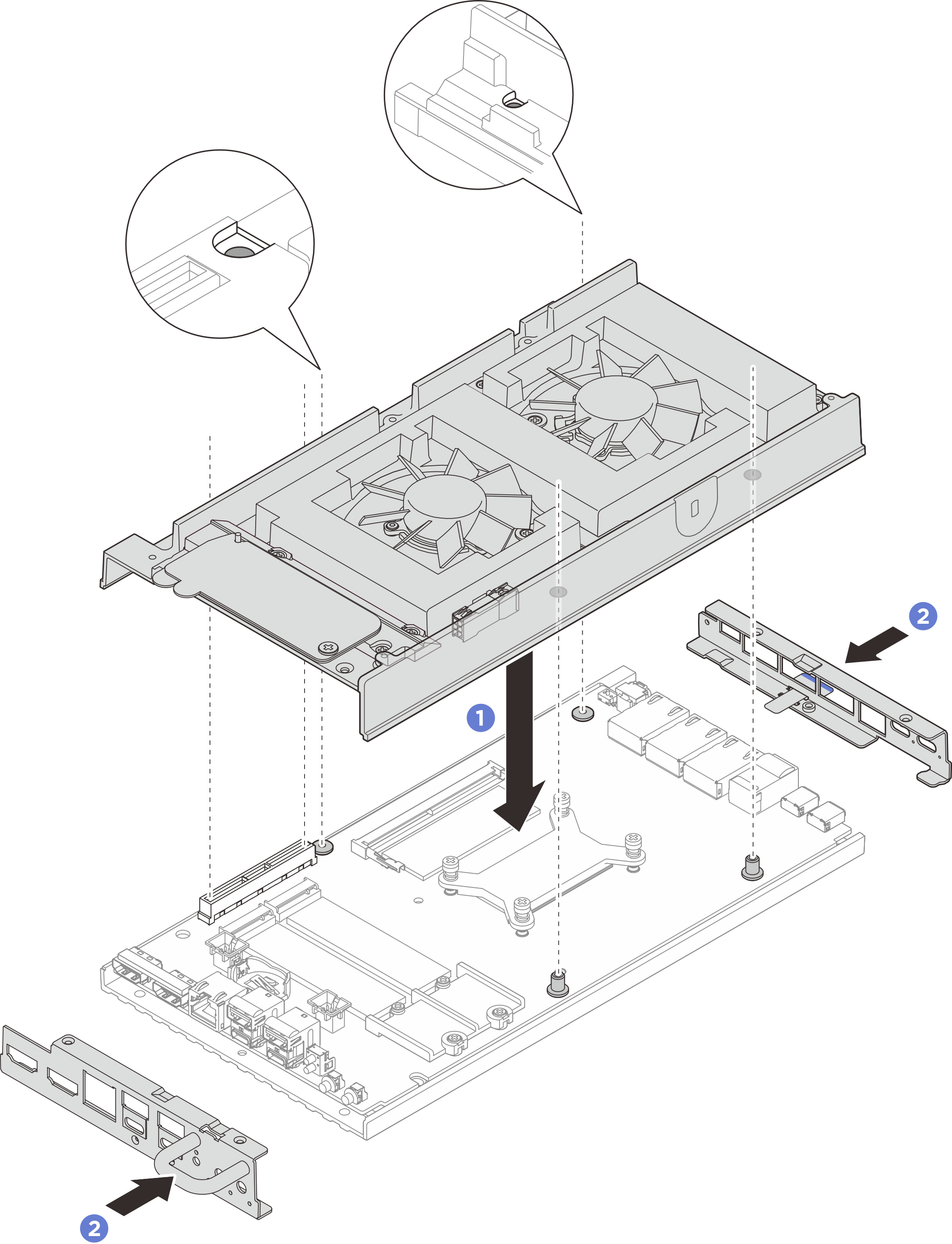

   Figure 2. Installation du carter supérieur


3. Serrez les vis afin de fixer le carter.
   1. Serrez les quatre vis cruciformes n° 2 sur les côtés longs du carter supérieur.
      Remarque

      Les trous de vis sont parfois recouverts par des câbles de ventilateur. Tirez avec minutie sur le câble du ventilateur pour installer la vis. Ensuite, remettez le câble en place après l’installation de la vis.
   2. Faites coulisser les étiquettes amovibles vers l’extérieur du nœud.
   3. Serrez les quatre vis cruciformes n° 1 sur les côtés courts du carter supérieur. Ensuite, placez la face inférieure du nœud vers le haut.
      Remarque

      • Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

      • Assurez-vous de faire coulisser les languettes amovibles vers l’arrière une fois que la vis située en dessous est entièrement installée.

      Figure 3. Installation des vis


4. Serrez les vis sur le carter inférieur.
   1. Serrez les deux vis cruciformes n° 1 afin de fixer les supports d’E-S avant et arrière.
      Remarque

      Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

   2. Serrez les deux vis cruciformes n° 2 sur le carter inférieur, comme illustré.

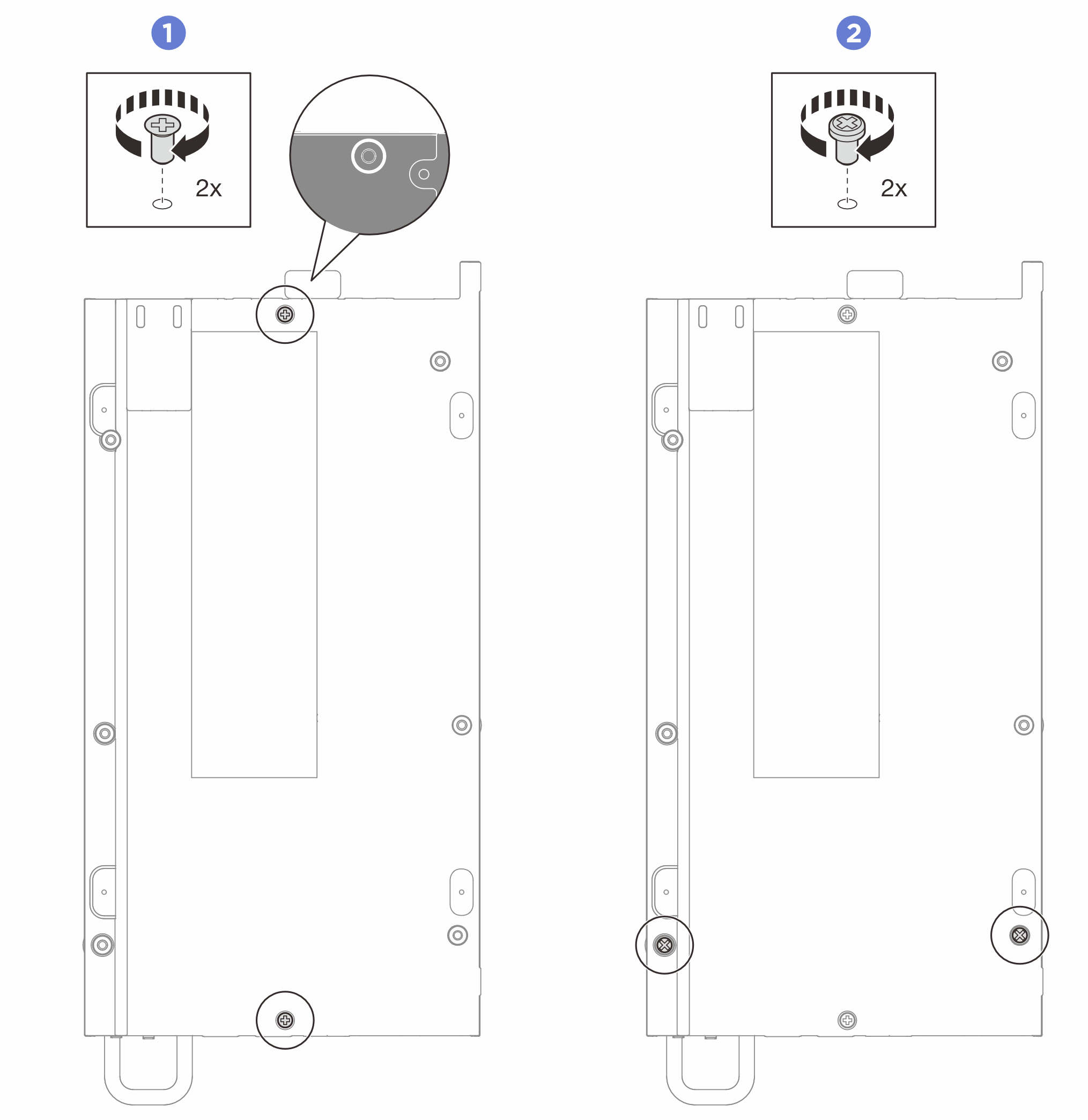

      Figure 4. Installation des vis
