安裝上蓋

請依照本節中的指示安裝上蓋。

程序

1. 為此作業做好準備。
   1. 檢查上蓋上的散熱墊。如果散熱墊損壞或從蓋板上脫落，請將其更換為新的散熱墊。請參閱散熱墊安裝準則以找出所需的散熱墊套件，並遵循散熱墊指示。
      圖 1. 上蓋散熱墊

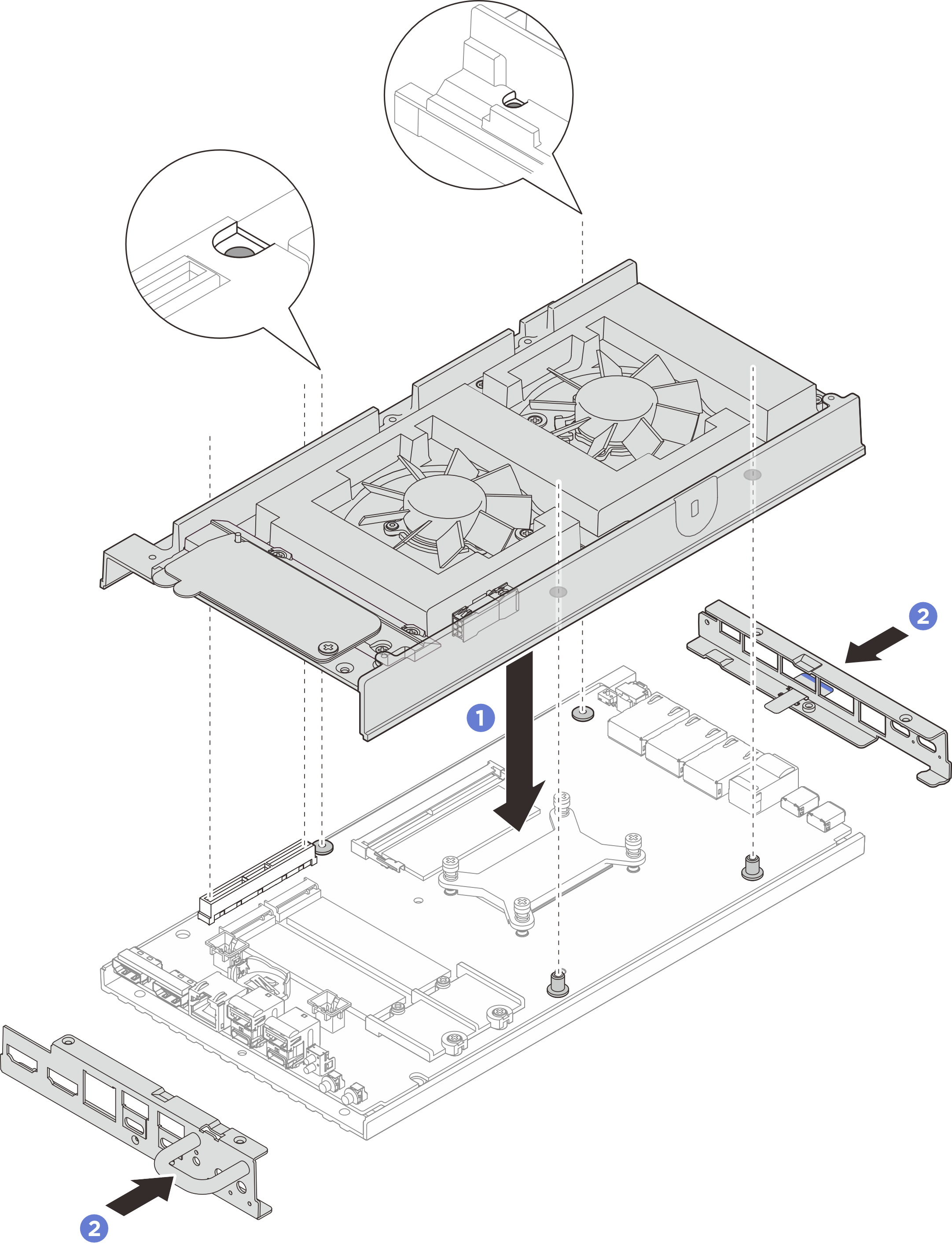

2. 安裝上蓋。
   1. 將上蓋對齊節點兩側的導向插槽；然後，將上蓋向下放到節點上。
   2. 將正面和背面 I/O 托架插入節點，直到就定位為止。
   圖 2. 安裝上蓋


3. 鎖緊螺絲以固定蓋板。
   1. 在上蓋的長邊鎖上四個 2 號十字螺絲。
      註

      螺絲孔可能被風扇纜線覆蓋。小心地將風扇纜線拉出一點以安裝螺絲，安裝螺絲後再將纜線放回原處。
   2. 將拉出式資訊標籤從節點向外滑動。
   3. 在上蓋的短邊鎖上四個 1 號十字螺絲；然後，將節點的底面朝上放置。
      註

      • 1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

      • 當下面的螺絲完全安裝好後，請務必將拉出式資訊標籤滑回。

      圖 3. 鎖上螺絲

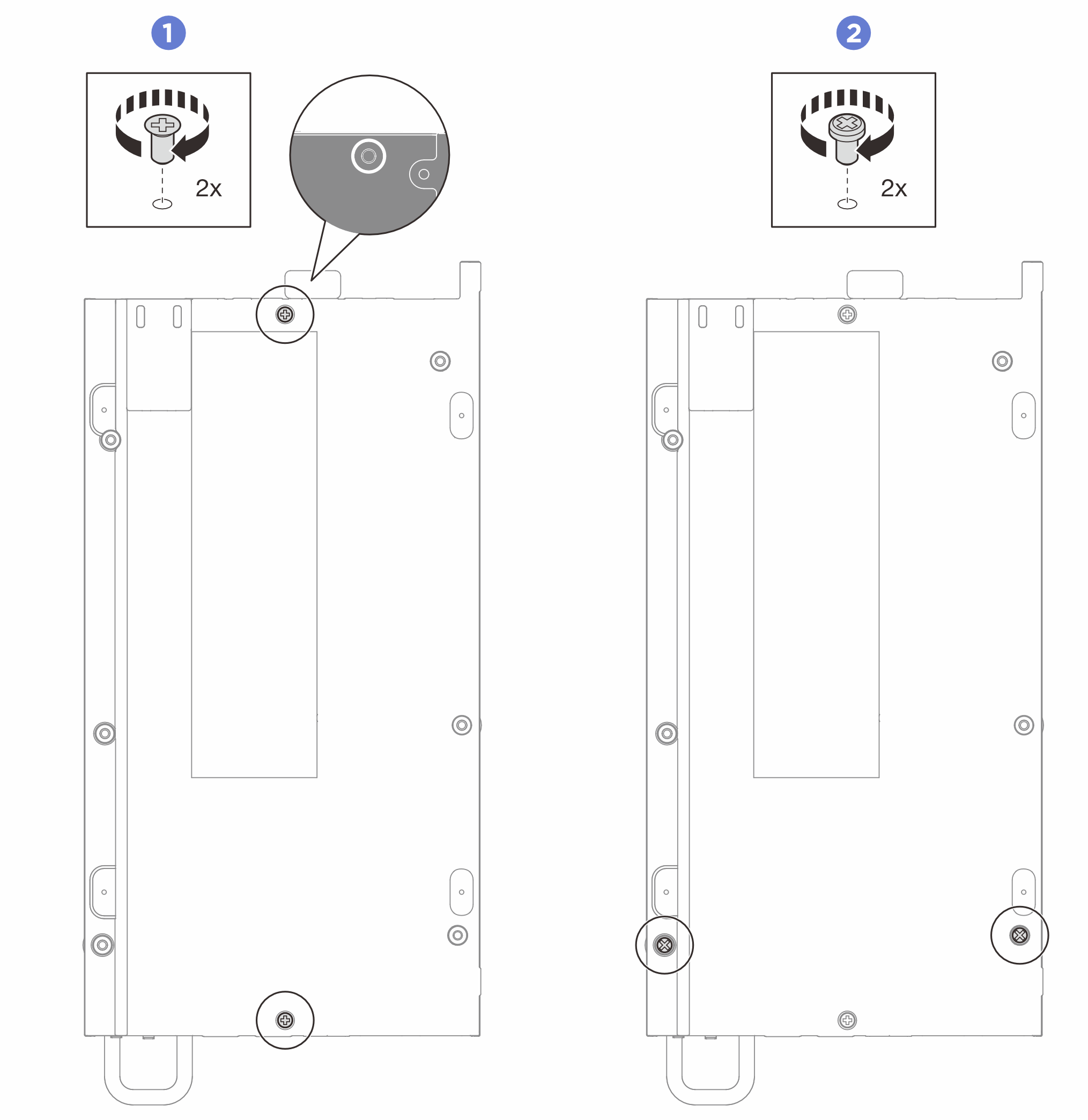

4. 鎖緊底蓋的螺絲。
   1. 鎖緊兩個 1 號十字螺絲，固定正面和背面 I/O 托架。
      註

      1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

   2. 將底蓋上的兩個 2 號十字螺絲鎖緊，如圖所示。
      圖 4. 鎖上螺絲
