Installazione del coperchio superiore

Seguire le istruzioni riportate in questa sezione per installare il coperchio superiore.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Controllare i pad termici sul coperchio superiore. Se un pad termico è danneggiato o si stacca dal coperchio, sostituirlo con uno nuovo. Vedere Linee guida per l'installazione del pad termico per identificare il kit del pad termico richiesto e seguire le istruzioni del pad termico.
      Figura 1. Pad termici del coperchio superiore


2. Installare il coperchio superiore.
   1. Allineare il coperchio superiore agli slot guida su entrambi i lati del nodo, quindi abbassare il coperchio superiore sul nodo.
   2. Inserire le staffe I/O anteriore e posteriore nel nodo finché non sono posizionate correttamente.
   Figura 2. Installazione del coperchio superiore


3. Serrare le viti per fissare il coperchio.
   1. Serrare le quattro viti Phillips #2 sui lati lunghi del coperchio superiore.
      Nota

      I fori delle viti potrebbero essere coperti dai cavi della ventola. Estrarre delicatamente il cavo della ventola per installare la vite e riposizionarlo dopo aver installato la vite.
   2. Far scorrere le schede informative estraibili verso l'esterno dal nodo.
   3. Stringere le quattro viti Phillips #1 ai lati corti del coperchio superiore; quindi posizionare il lato inferiore del nodo rivolto verso l'alto.
      Nota

      • Le viti Phillips #1 sono con adesivo frenafiletti bianco pre-applicato e i fori per viti corrispondenti sono cerchiati di colore bianco. Assicurarsi di fissare le viti ai fori corrispondenti.

      • Assicurarsi di far scorrere indietro le linguette informative estraibili una volta che la vite sottostante è completamente installata.

      Figura 3. Installazione delle viti

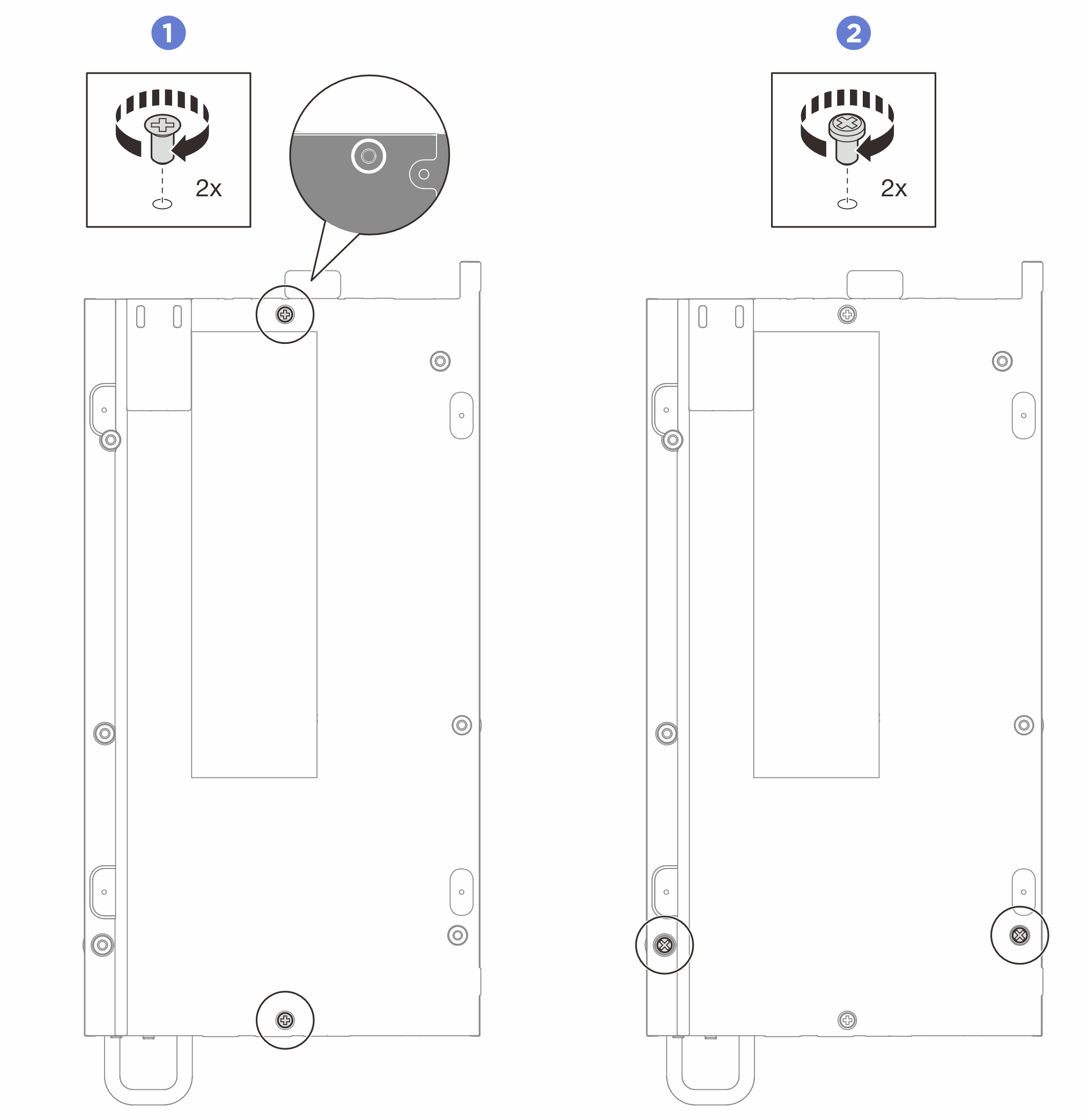

4. Serrare le viti sul coperchio inferiore.
   1. Stringere le due viti Phillips #1 per fissare le staffe I/O anteriore e posteriore.
      Nota

      Le viti Phillips #1 sono con adesivo frenafiletti bianco pre-applicato e i fori per viti corrispondenti sono cerchiati di colore bianco. Assicurarsi di fissare le viti ai fori corrispondenti.

   2. Serrare le due viti a croce n. 2 al coperchio inferiore come illustrato.
      Figura 4. Installazione delle viti
