安装顶盖

按照本节中的说明安装顶盖。

过程

1. 为本任务做好准备。
   1. 检查顶盖上的导热垫。如果导热垫损坏或脱落，请更换新的导热垫。请参阅导热垫安装准则，以确定所需的导热垫套件并按照导热垫说明进行操作。
      图 1. 顶盖导热垫


2. 安装顶盖。
   1. 将顶盖与节点两侧的导槽对齐；然后，将顶盖向下放到节点上。
   2. 将正面和背面 I/O 支架插入节点，直至其安装到位。
   图 2. 安装顶盖


3. 拧紧螺钉以固定顶盖。
   1. 将四颗 2 号十字螺钉安装到顶盖的长边上。
      注

      螺钉孔可能被风扇线缆遮盖。请小心地将风扇线缆拉出一点以安装螺钉，安装螺钉后再将线缆放回原处。
   2. 将节点上的抽取式信息卡向外推动。
   3. 将四颗 1 号十字螺钉安装到顶盖的短边上；然后，将节点的底面朝上放置。
      注

      • 1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

      • 待下面的螺钉完全安装好后，请确保将抽取式信息卡推回原位。

      图 3. 安装螺钉

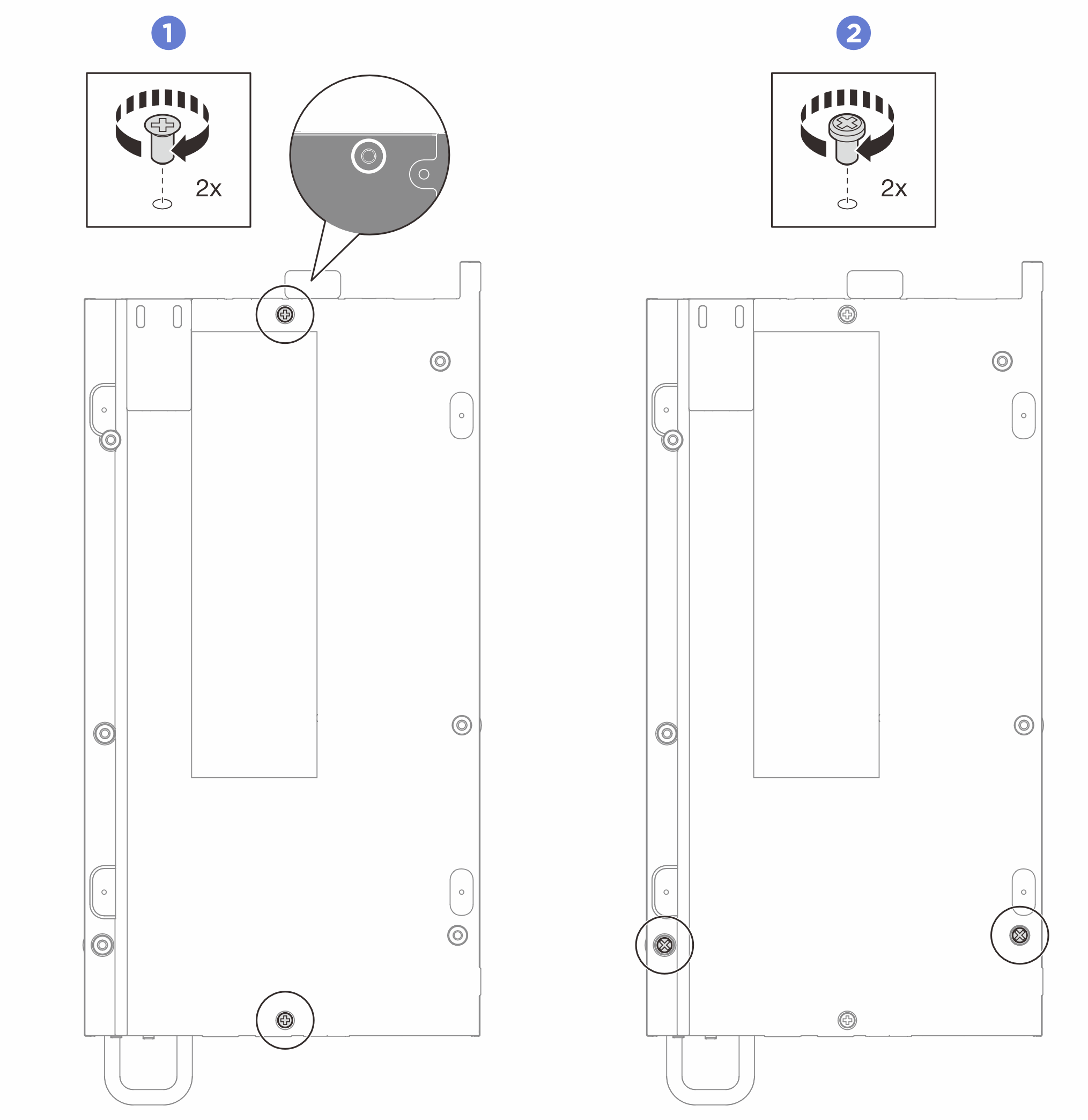

4. 拧紧底盖上的螺钉。
   1. 拧紧两颗 1 号十字螺钉以固定正面和背面 I/O 支架。
      注

      1 号十字螺钉预涂了白色的螺纹锁固胶，相应的螺钉孔以白色圆圈标记。请确保将螺钉安装到相应的孔中。

   2. 如图所示，将两颗 2 号十字螺钉拧紧至底盖上。
      图 4. 安装螺钉
