卸下顶盖

按照本节中的说明卸下顶盖。

关于本任务

S014

警告

当前电压等级、电流等级和能级可能构成危险。仅限合格的技术服务人员卸下贴有标签的外盖。

S033

警告

当前能级可能构成危险。电压已达到危险等级，如发生金属性短路，可能因热量释放而造成金属喷溅和/或烧伤。

必备工具

请确保您手头有下列必备工具，以便妥善更换组件。

• 顶盖导热垫套件。请参阅各自的更换过程以了解更多信息。
• 螺钉和螺丝刀
  • 为确保正确安装和卸下相应的螺钉，请准备好以下螺丝刀。

    螺丝刀类型	螺钉类型
    1 号十字螺丝刀	1 号十字螺钉
    2 号十字螺丝刀	2 号十字螺钉

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 如果节点安装在机柜或底座中，请从机柜或底座中卸下节点。请参阅配置指南。

过程

1. 为本任务做好准备。
   1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩。
   2. 如果适用，请卸下扩展填充件。请参阅卸下扩展填充件。
   3. 如果适用，请卸下扩展填充件。请参阅卸下扩展套件。
2. 从顶盖上卸下螺钉。
   1. 将 Lenovo XClarity Controller 网络访问标签卡向外从节点中滑出。
   2. 卸下顶盖短边一侧的四颗 2 号十字螺钉。
   3. 卸下顶盖长边一侧的四颗 1 号十字螺钉；随后将节点翻转，使其背面朝上。
      注

      • 完全卸下下面的螺钉后，确保将 Lenovo XClarity Controller 网络访问标签回复原位。

      • 要卸下的螺钉可能被风扇线缆覆盖，需轻轻向外拉出线缆露出螺钉，卸下螺钉后再将线缆放回原处。

      图 1. 从顶盖上卸下螺钉


3. 卸下正面和背面 I/O 支架。
   1. 拧松底盖短边一侧的两颗 1 号十字螺钉。
   2. 拧松底盖长边一侧的两颗 2 号十字螺钉。
   3. 握住节点后部的蓝色操作点和前部的 I/O 支架手柄，然后将前后 I/O 支架从节点中拉出。

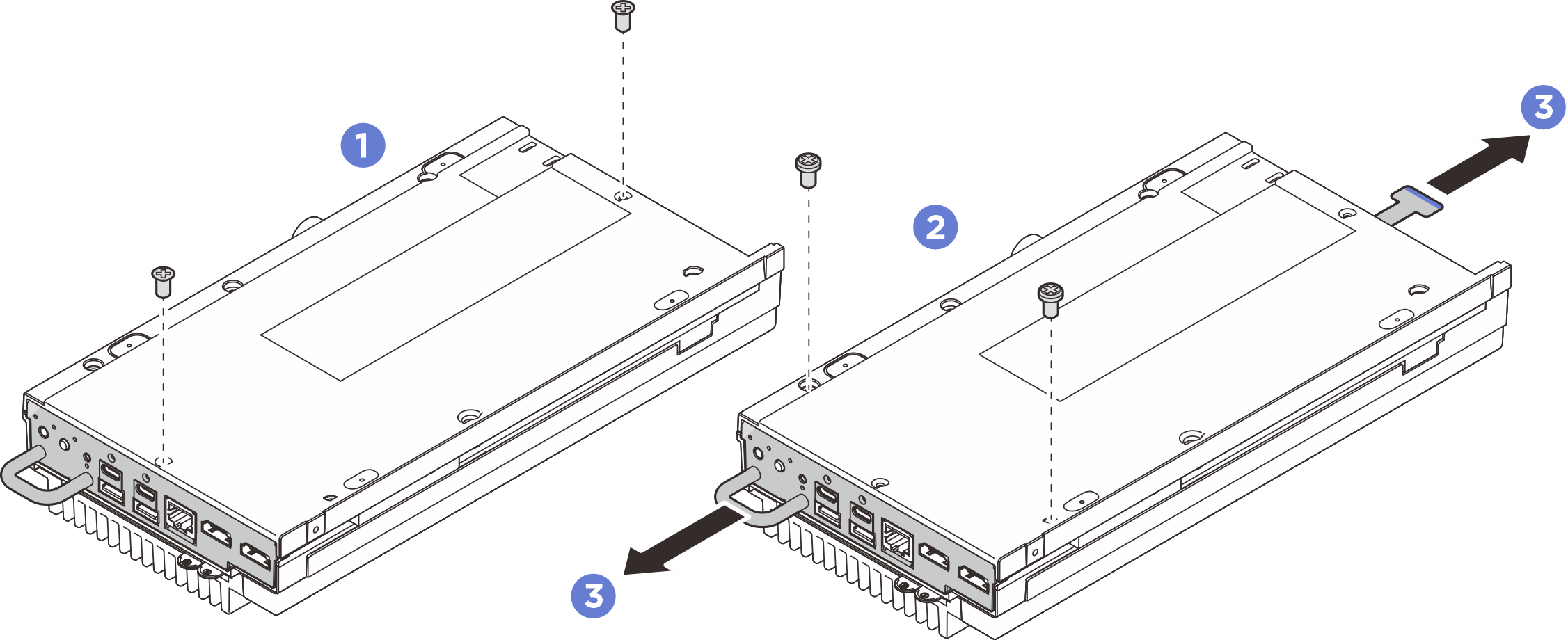

   图 2. 卸下正面和背面 I/O 支架


4. 让节点的顶面朝上。
5. 卸下顶盖。
   1. 将右手拇指放在节点卡扣的后端，同时用左手捏住节点前端边缘。用右手拇指下压节点卡扣的同时，向上提拉顶盖后部，直至顶盖后侧弹起。
      注

      为便于将顶盖与服务器分开，请按图示将左手手指插入服务器正面的预开孔中。
   2. 轻轻掀起顶盖前部，直至顶盖与服务器完全分离。
   3. 将顶盖从服务器上取下，并放置于平坦清洁的表面上。
      注意

      为确保系统充分散热，请在打开服务器电源之前安装顶盖和底盖。卸下顶盖和底盖后运行服务器可能会损坏服务器组件。

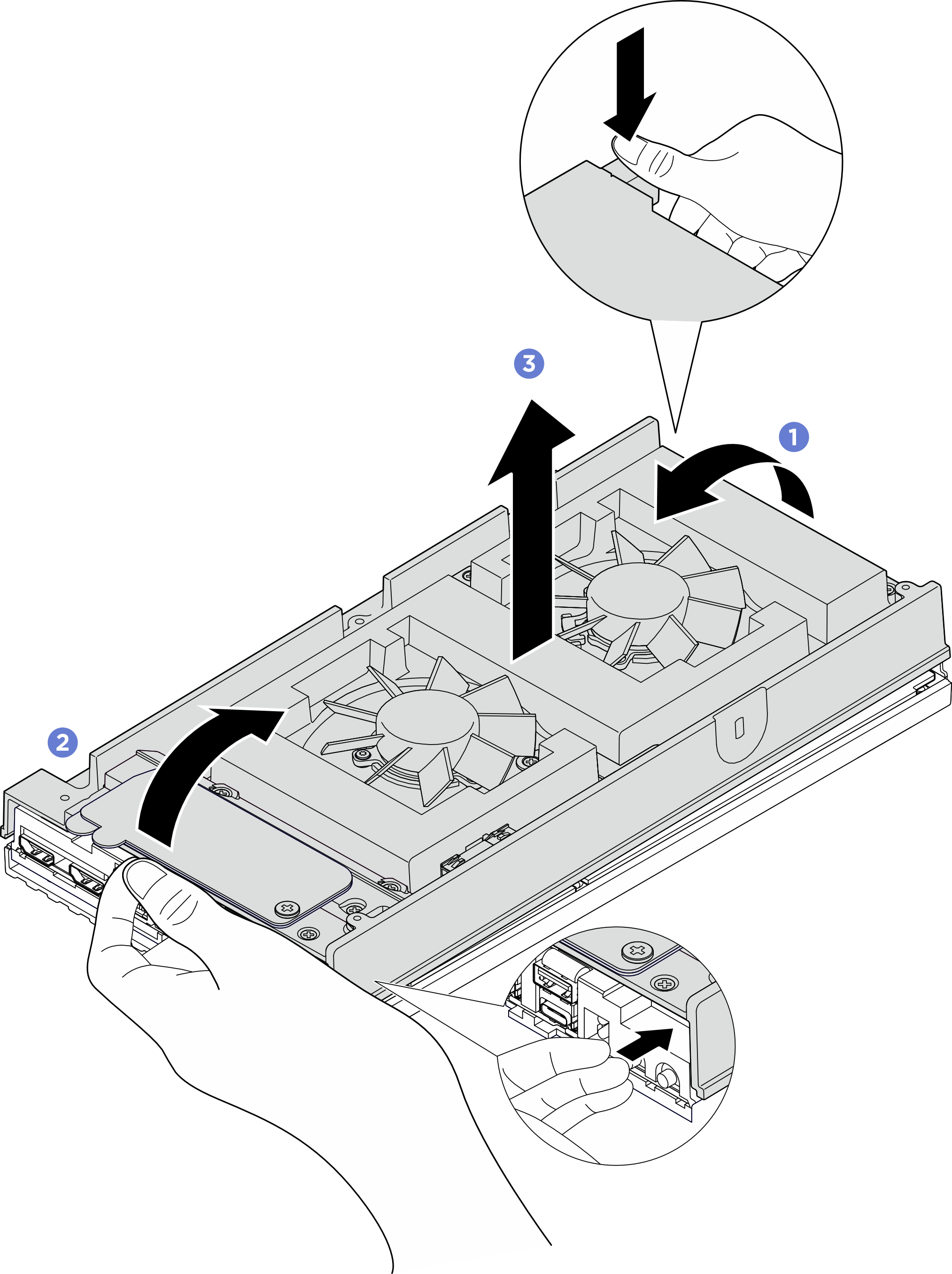

      图 3. 卸下顶盖
