ถอดฝาครอบด้านบน

ทำตามคำแนะนำในหัวข้อนี้เพื่อถอดฝาครอบด้านบน

เกี่ยวกับงานนี้

S014
shock hazard
ข้อควรระวัง
อาจมีระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายอยู่ เฉพาะช่างเทคนิคบริการที่ชำนาญการเท่านั้นจึงจะได้รับอนุญาตให้ถอดฝาครอบที่มีป้ายนี้
S033
240VA shock hazard
ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

เครื่องมือที่จำเป็น

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างและพร้อมใช้งาน เพื่อให้สามารถเปลี่ยนชิ้นส่วนได้อย่างถูกต้อง
  • ชุดแผ่นระบายความร้อนฝาครอบด้านบน ดูข้อมูลเพิ่มเติมในขั้นตอนการเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง
  • สกรูและไขควง
    • เตรียมไขควงต่อไปนี้เพื่อให้แน่ใจว่าคุณสามารถติดตั้งและถอดสกรูที่เกี่ยวข้องได้อย่างถูกต้อง
      ประเภทไขควงประเภทสกรู
      ไขควงหัวแฉก # 1สกรูหัวแฉก # 1
      ไขควงหัวแฉก # 2สกรูหัวแฉก # 2
ข้อควรสนใจ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
    2. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
    3. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
  2. ถอดสกรูออกจากฝาครอบด้านบน
    1. เลื่อนแถบแผ่นป้ายการเข้าถึงเครือข่ายของ Lenovo XClarity Controller ออกจากโหนด
    2. ถอดสกรูหัวแฉก # 2 ทั้งสี่ตัวบริเวณด้านที่สั้นของฝาครอบด้านบน
    3. ถอดสกรูหัวแฉก # 1 ทั้งสี่ตัวยริเวณด้านที่ยาวของฝาครอบด้านบน จากนั้น ให้ทำการพลิกโหนดเพื่อให้ด้านล่างของโหนดหงายขึ้น
      หมายเหตุ
      • ตรวจสอบให้แน่ใจว่าได้เลื่อนป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller กลับเข้าที่เมื่อถอดสกรูด้านล่างออกจนสุดแล้ว

      • สกรูที่จะถอดออกอาจปกคลุมด้วยสายพัดลม ค่อยๆ ดึงสายเคเบิลของพัดลมเพื่อถอดสกรูด้านล่างออก และใส่สายกลับเข้าไปใหม่หลังจากเสร็จสิ้นกระบวนการ

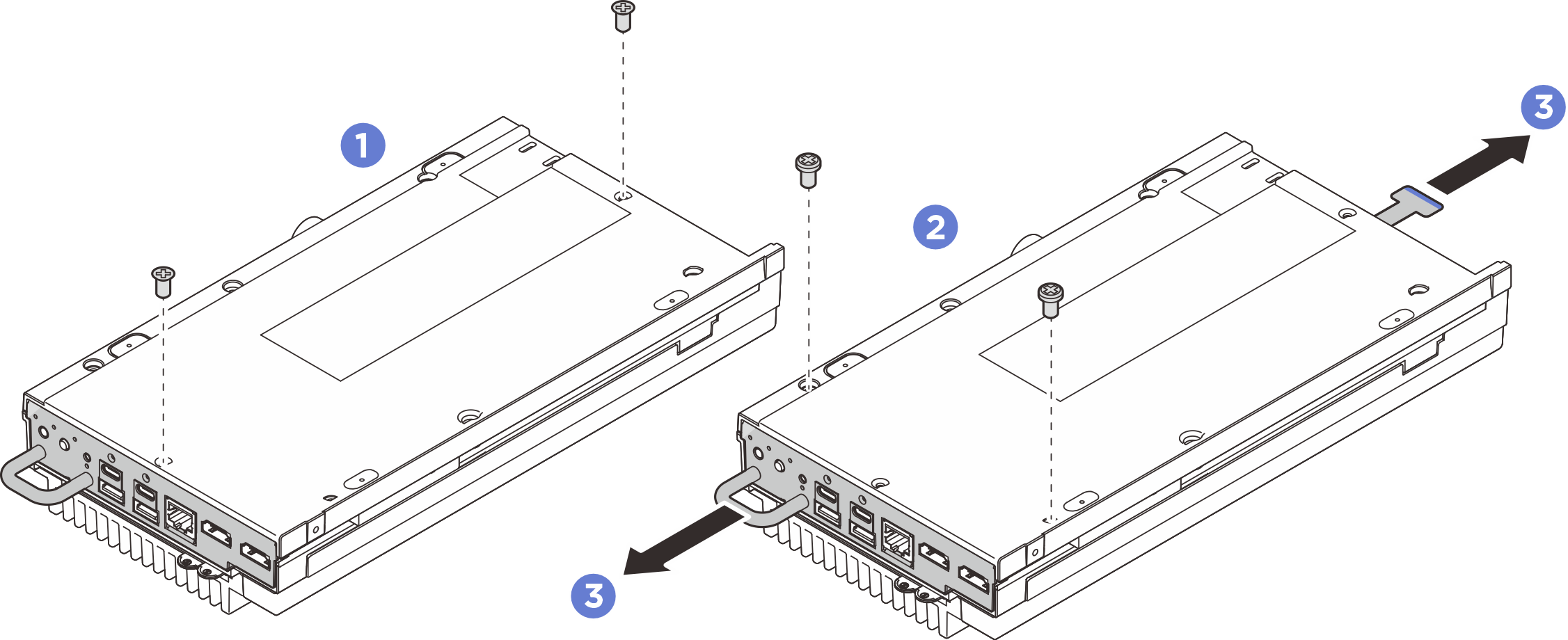

      รูปที่ 1. การถอดสกรูออกจากฝาครอบด้านบน

  3. ถอดโครงยึด I/O ด้านหน้าและด้านหลัง
    1. คลายสกรูหัวแฉก # 1 ทั้งสองตัวที่อยู่บริเวณด้านที่สั้นของฝาครอบด้านล่าง
    2. คลายสกรูหัวแฉก # 2 ทั้งสองตัวที่อยู่บริเวณด้านที่ยาวของฝาครอบด้านล่าง
    3. จับจุดสัมผัสสีน้ำเงินที่ด้านหลังของโหนดและที่จับโครงยึด I/O ที่ด้านหน้าของโหนด แล้วดึงโครงยึด I/O ด้านหน้าและด้านหลังออกจากโหนด
    รูปที่ 2. การถอดโครงยึด I/O ด้านหน้าและด้านหลัง

  4. หันด้านบนของโหนดขึ้น
  5. ถอดฝาครอบด้านบน
    1. วางนิ้วหัวแม่มือด้านขวาเอาไว้ที่ด้านหลังของแถบโหนด แล้วใช้มือซ้ายจับที่ขอบด้านหน้าของโหนด ขณะกดแถบโหนดด้วยนิ้วหัวแม่มือด้านขวา ให้ดึงด้านหลังของฝาครอบด้านบนขึ้นพร้อมกันจนกว่าด้านหลังของฝาครอบด้านบนจะโผล่ขึ้นมา
      หมายเหตุ
      เพื่อให้แยกฝาครอบด้านบนกับเซิร์ฟเวอร์ได้ง่ายขึ้น ให้สอดนิ้วมือซ้ายของคุณเข้าไปในรูพรีคัตที่ด้านหน้าของเซิร์ฟเวอร์ตามภาพ
    2. ค่อยๆ ยกด้านหน้าของฝาครอบด้านบนขึ้นจนกว่าฝาครอบจะแยกออกจากเซิร์ฟเวอร์อย่างสมบูรณ์
    3. ถอดฝาครอบด้านบนออกจากเซิร์ฟเวอร์ แล้ววางฝาครอบด้านบนลงบนพื้นผิวที่เรียบและสะอาด
      ข้อควรสนใจ
      เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเพียงพอ ให้ติดตั้งฝาครอบด้านบนและฝาครอบด้านล่างก่อนที่จะเปิดเซิร์ฟเวอร์ การใช้งานเซิร์ฟเวอร์โดยที่ถอดฝาครอบออกอาจทำให้ส่วนประกอบของเซิร์ฟเวอร์เสียหาย

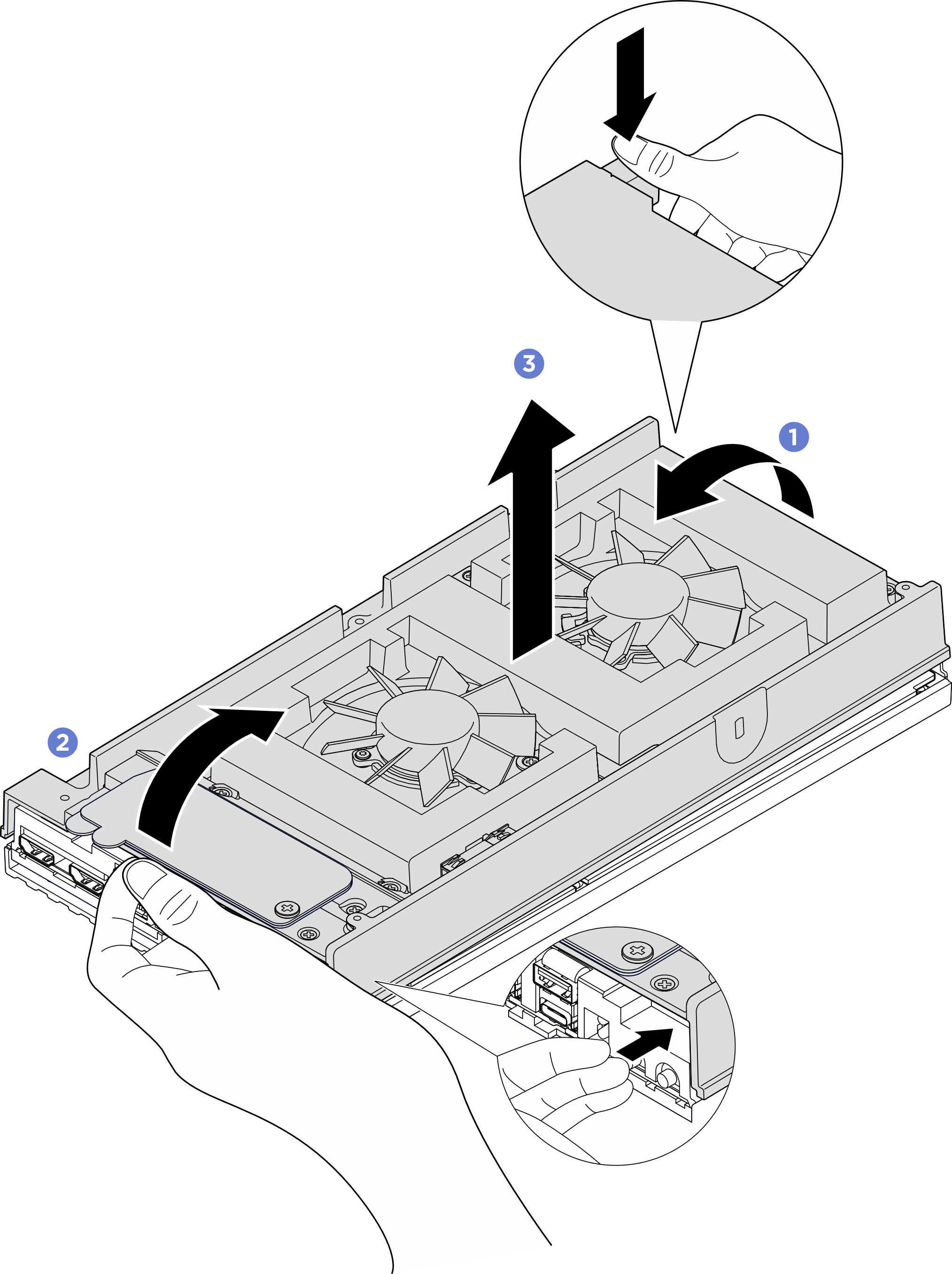

      รูปที่ 3. การถอดฝาครอบด้านบน

หลังจากดำเนินการเสร็จ
  1. ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน ดู ติดตั้งฝาครอบด้านบน

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
