ติดตั้งฝาครอบด้านล่าง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งฝาครอบด้านล่าง

เกี่ยวกับงานนี้

S014

ข้อควรระวัง

อาจมีระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายอยู่ เฉพาะช่างเทคนิคบริการที่ชำนาญการเท่านั้นจึงจะได้รับอนุญาตให้ถอดฝาครอบที่มีป้ายนี้

S033

ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ตรวจดูให้แน่ใจว่าส่วนประกอบทั้งหมดประกอบใหม่อย่างถูกต้อง และไม่มีเครื่องมือหรือสกรูที่หลวมหลงเหลืออยู่ภายในเซิร์ฟเวอร์ของคุณ

เครื่องมือที่จำเป็น

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างและพร้อมใช้งาน เพื่อให้สามารถเปลี่ยนชิ้นส่วนได้อย่างถูกต้อง

• เตรียมไขควงต่อไปนี้:
  • ไขควงหัว Phillips #1
  • ไขควงหัว Phillips #2

สำคัญ

หากคุณกำลังติดตั้งฝาครอบด้านล่างใหม่เข้ากับเซิร์ฟเวอร์ ตรวจสอบให้แน่ใจว่าได้ติดแผ่นระบายความร้อนใหม่เข้ากับฝาครอบด้านล่างก่อน โปรดดู คู่มือการติดตั้งแผ่นระบายความร้อน เพื่อระบุชุดแผ่นระบายความร้อนที่จำเป็นและปฏิบัติตามคำแนะนำเกี่ยวกับแผ่นระบายความร้อน

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ตรวจสอบแผ่นระบายความร้อนที่ฝาครอบด้านล่าง หากแผ่นระบายความร้อนเสียหายหรือหลุดออกจากฝาครอบ ให้เปลี่ยนแผ่นใหม่ โปรดดู คู่มือการติดตั้งแผ่นระบายความร้อน เพื่อระบุชุดแผ่นระบายความร้อนที่จำเป็นและปฏิบัติตามคำแนะนำเกี่ยวกับแผ่นระบายความร้อน
      รูปที่ 1. แผ่นระบายความร้อนฝาครอบด้านล่าง


2. ติดตั้งฝาครอบด้านล่าง
   1. จัดตำแหน่งฝาครอบด้านล่างให้ตรงกับช่องนำทั้งสองด้านของโหนด จากนั้น วางฝาครอบด้านล่างลงบนโหนด
   2. เสียบโครงยึด I/O ด้านหน้าและด้านหลังลงในโหนดจนกว่าจะเข้าที่
      รูปที่ 2. การติดตั้งฝาครอบด้านล่าง


3. ขันสกรูให้แน่นเพื่อยึดฝาครอบ
   1. ขันสกรู Phillips #1 สองตัวที่ด้านสั้นของฝาครอบด้านล่าง

      สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

   2. ขันสกรู Phillips #2 หกตัวที่ด้านยาวของฝาครอบด้านล่างตามภาพ จากนั้นพลิกโหนดและให้ด้านบนหงายขึ้น
   3. เลื่อนแถบข้อมูลแบบดึงออกออกจากโหนด
   4. ขันสกรู Phillips #1 สี่ตัวที่ด้านสั้นของฝาครอบด้านบน
      หมายเหตุ

      • สกรู Phillips #1 จะมีกาวล็อคเกลียวสีขาวที่ทาไว้ล่วงหน้า และรูสกรูที่เกี่ยวข้องจะวงด้วยสีขาว ตรวจสอบให้แน่ใจว่าได้ขันสกรูเข้ากับรูที่สอดคล้องกัน

      • ตรวจสอบให้แน่ใจว่าได้เลื่อนแถบข้อมูลแบบดึงออกกลับเมื่อติดตั้งสกรูด้านล่างแน่นดีแล้ว

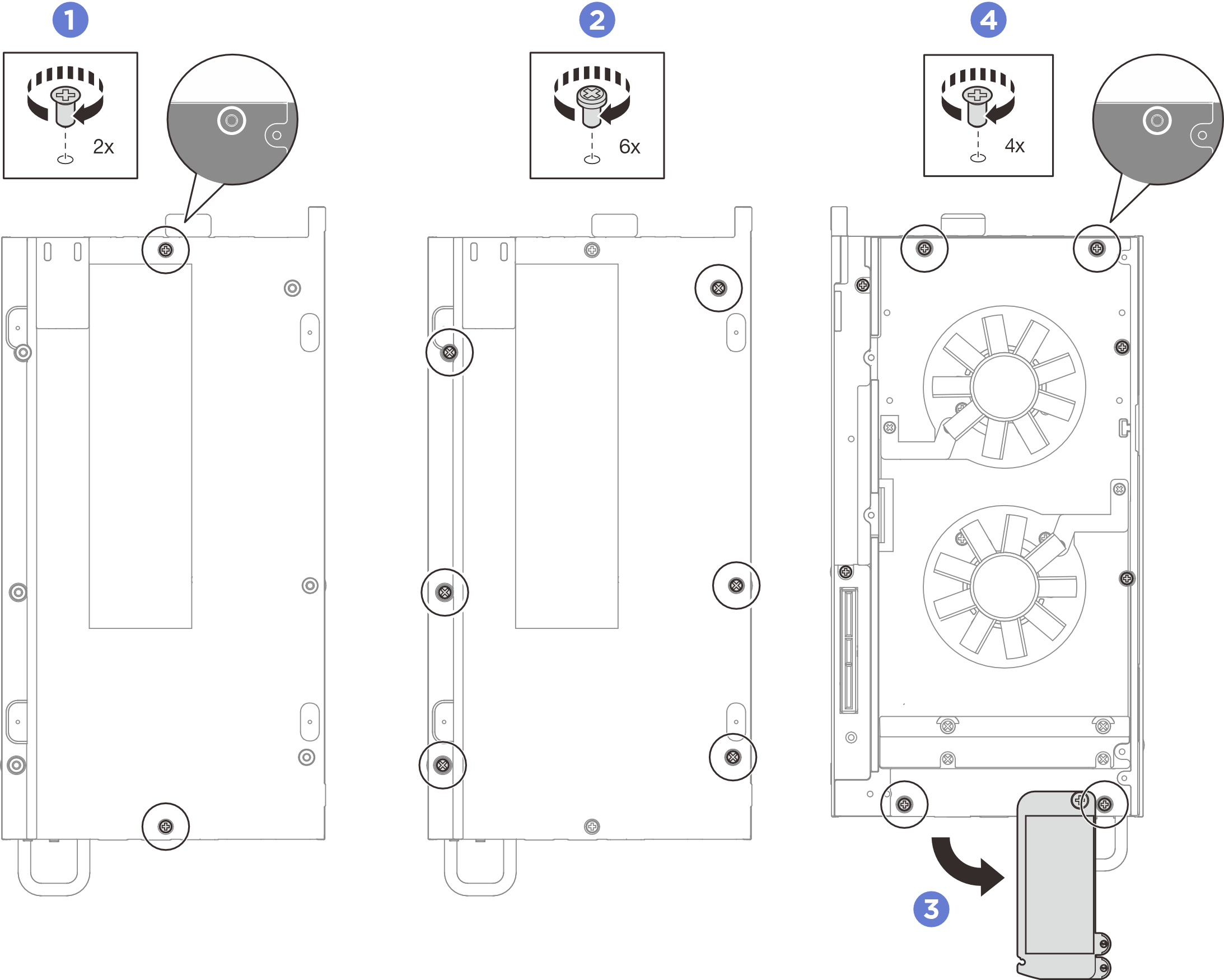

   รูปที่ 3. การติดตั้งสกรู
