Installation du carter inférieur

Suivez les instructions énoncées dans cette section pour installer le carter inférieur.

À propos de cette tâche

S014
shock hazard
ATTENTION
Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.
S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Avertissement

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.
  • Préparez les tournevis suivants :
    • Tournevis cruciforme n°1
    • Tournevis cruciforme n°2
Important
Si vous installez un nouveau carter inférieur sur le serveur, assurez-vous de fixer d’abord les nouveaux tampons thermiques au carter inférieur. Voir Conseils d’installation des tampons thermiques pour identifier le kit de tampon thermique requis, et suivez les instructions associées.

Procédure

  1. Préparez-vous à cette tâche.
    1. Inspectez les tampons thermiques du carter inférieur. Si un tampon thermique est endommagé ou détaché du carter, remplacez-le par un nouveau. Voir Conseils d’installation des tampons thermiques pour identifier le kit de tampon thermique requis, et suivez les instructions associées.
      Figure 1. Tampons thermiques du carter inférieur

  2. Installez le carter inférieur.
    1. Alignez le carter inférieur sur les emplacements de guidage de chaque côté du nœud. Ensuite, abaissez le carter inférieur sur le nœud.
    2. Insérez les supports d’E-S avant et arrière dans le nœud jusqu’à ce qu’ils soient en place.
      Figure 2. Installation du carter inférieur

  3. Serrez les vis afin de fixer le carter.
    1. Serrez deux vis cruciformes n° 1 sur les côtés courts du carter inférieur.

      Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

    2. Serrez six vis cruciformes n° 2 sur les côtés longs du carter inférieur, comme illustré. Ensuite, inversez le nœud et orientez la face supérieure vers le haut.
    3. Faites coulisser les étiquettes amovibles vers l’extérieur du nœud.
    4. Serrez les quatre vis cruciformes n° 1 sur les côtés courts du carter supérieur.
      Remarque
      • Les vis cruciformes n° 1 sont dotées d’un adhésif de type frein-filet blanc préappliqué. Les trous de vis correspondants sont entourés de couleur blanche. Veillez à bien installer les vis dans les trous correspondants.

      • Assurez-vous de faire coulisser les languettes amovibles vers l’arrière une fois que la vis située en dessous est entièrement installée.

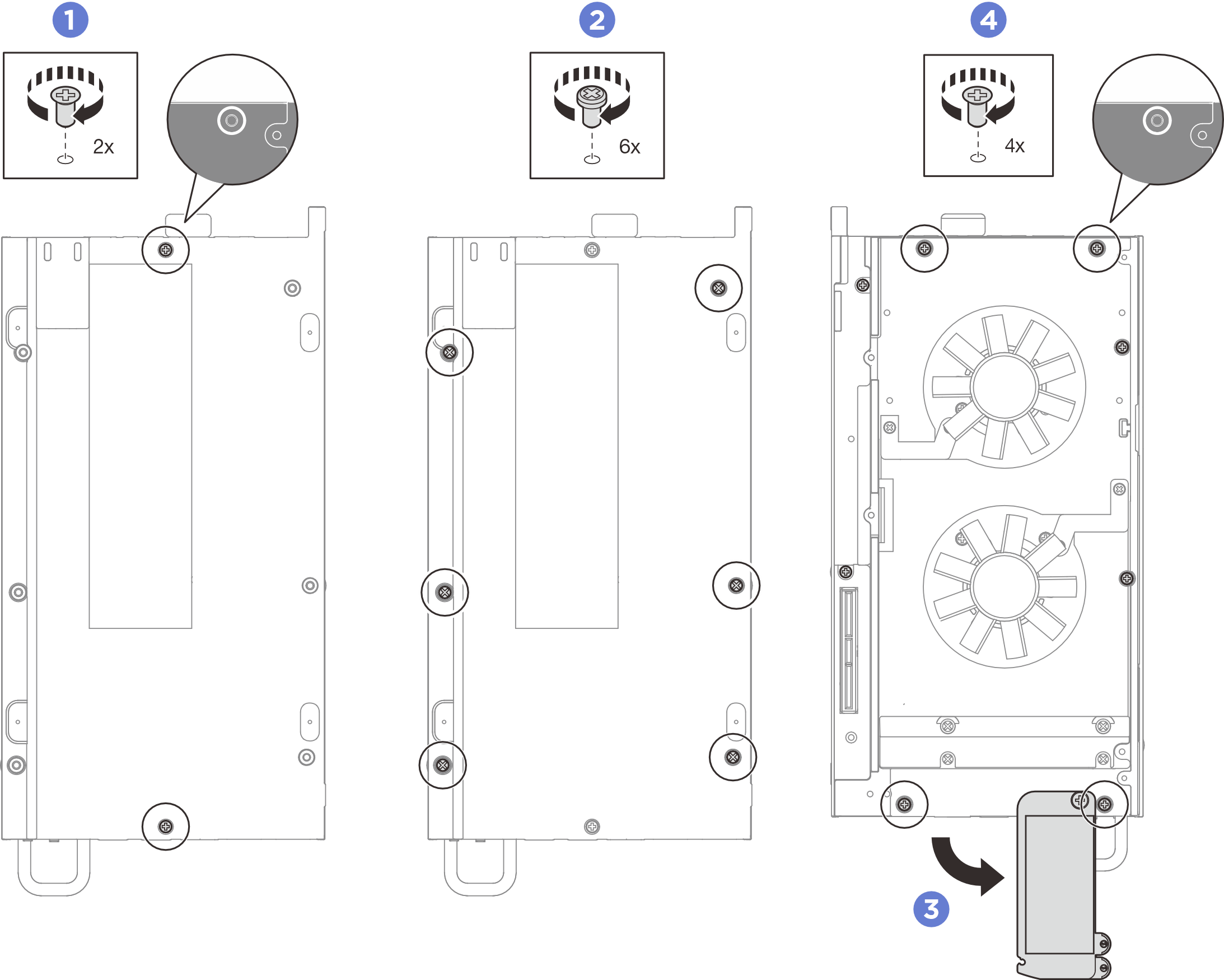

    Figure 3. Installation des vis

Après avoir terminé
  1. Installez le capotage de ventilateur. Voir Installation du capotage de ventilateur.
  2. Installez le kit ou l’obturateur d’extension. Voir Installation du kit d’extension ou Installation de l’obturateur d’extension.
  3. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
