Установка нижнего кожуха

В этом разделе приведены инструкции по установке нижнего кожуха.

Об этой задаче

S014
shock hazard
ОСТОРОЖНО
Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.
S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Необходимые инструменты

Убедитесь в наличии перечисленных ниже необходимых инструментов для правильной замены компонента.
  • Комплекты термолистов нижнего кожуха. Дополнительные сведения см. в соответствующих процедурах замены.
  • Винты и отвертки
    • Подготовьте следующие отвертки, чтобы правильно установить и снять соответствующие винты.
      Тип отверткиТип винта
      Крестообразная отвертка № 1Винт с крестообразным шлицем № 1
      Крестообразная отвертка № 2Винт с крестообразным шлицем № 2
Внимание

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Проверьте термолисты на нижнем кожухе и, если какой-либо термолист поврежден или отсоединен, замените его на новый. Обязательно соблюдайте инструкции из раздела Инструкции по установке термолистов.
      Рис. 1. Термолисты нижнего кожуха

  2. Установите нижний кожух.
    1. Совместите нижний кожух с направляющими гнездами с обеих сторон узла; затем установите нижний кожух на нижнюю часть узла.
    2. Вставьте переднюю и заднюю скобы ввода-вывода в узел и зафиксируйте их на месте.
      Рис. 2. Установка нижнего кожуха

  3. Затяните все винты, чтобы зафиксировать кожух.
    1. Затяните два винта с крестообразным шлицем №1 с предварительно нанесенным белым клеем для резьбовых соединений на короткой стороне нижнего кожуха.
    2. Затяните шесть винтов с крестообразным шлицем №2 на длинной стороне нижнего кожуха, как показано на рисунке; затем переверните узел так, чтобы верхняя сторона была обращена вверх.
    3. Выдвиньте язычок с этикеткой доступа к сети Lenovo XClarity Controller из узла.
      Прим.
      После полной установки винта под ней сдвиньте этикетку доступа к сети Lenovo XClarity Controller назад.
    4. Затяните четыре винта с крестообразным шлицем №1 с предварительно нанесенным белым клеем для резьбовых соединений, расположенные на верхнем кожухе, чтобы полностью зафиксировать нижний кожух.

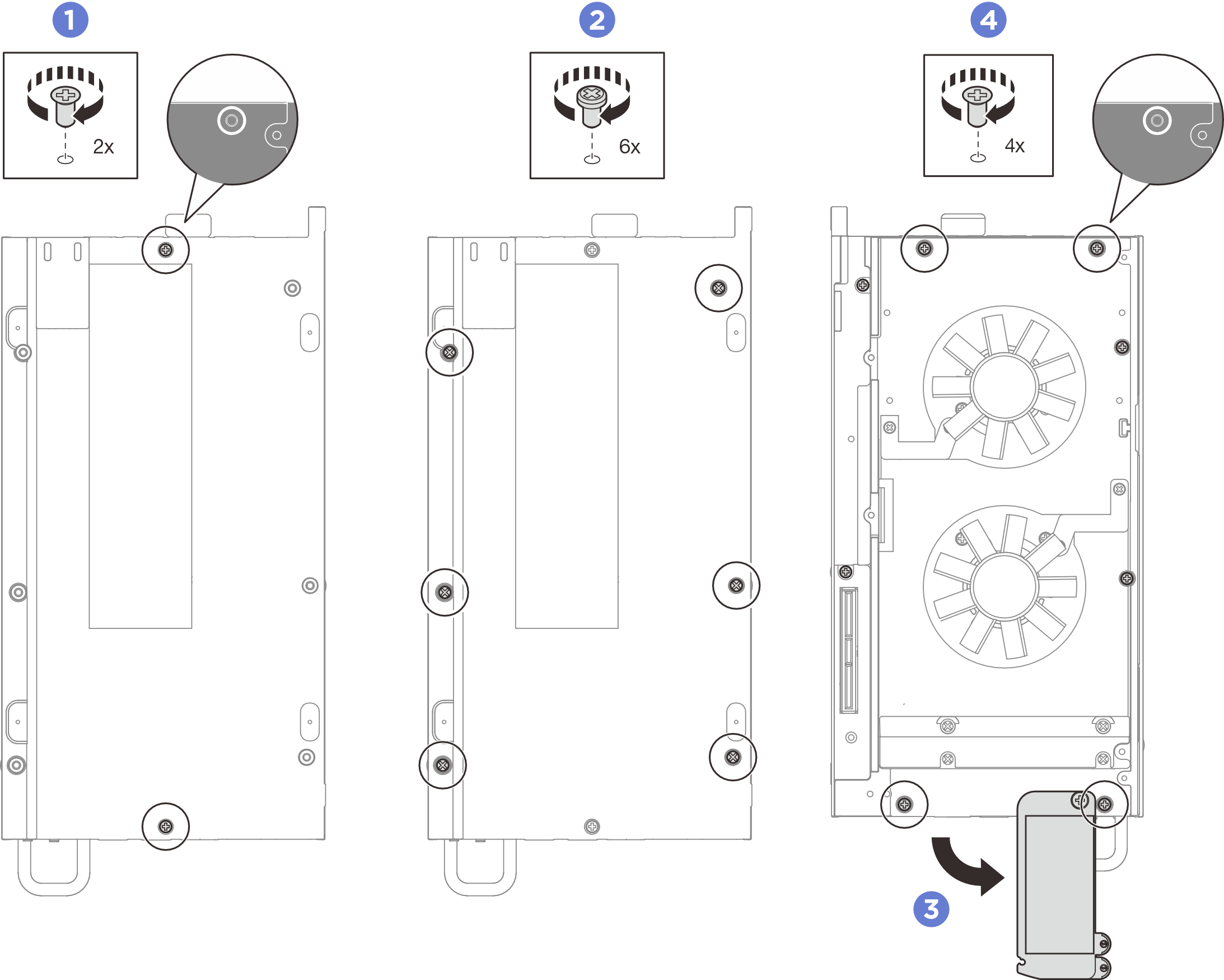

      Рис. 3. Закручивание всех винтов

После завершения
  1. Установите кожух вентилятора для монтажа на столе. См. раздел Установка кожуха вентилятора для монтажа на столе.
  2. Если применимо, установите комплект расширения. См. раздел Установка комплекта расширения.
  3. Если применимо, установите заглушку комплекта расширения. См. раздел Установка заглушки комплекта расширения.
  4. Завершите замену компонентов. См. раздел Завершение замены компонентов.
