Instalar a tampa inferior

Siga as instruções nesta seção para instalar a tampa inferior.

Sobre esta tarefa

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.

• Kits de painel térmico para a tampa inferior. Consulte os respectivos procedimentos de substituição para obter mais informações.
• Parafusos e chaves de fenda
  • Prepare as seguintes chaves de fenda para garantir que você possa instalar e remover os parafusos correspondentes corretamente.

    Tipo de chave de fenda	Tipo de parafuso
    Chave de fenda de cabeça Phillips # 1	Parafuso Phillips # 1
    Chave de fenda de cabeça Phillips # 2	Parafuso Phillips # 2

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta ou parafusos soltos tenham sido deixados dentro do servidor.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Verifique os painéis térmicos na tampa inferior e substitua-os por novos se o painel térmico estiver danificado ou removido. Siga Diretrizes de instalação do painel térmico.
      Figura 1. Painéis térmicos da tampa inferior


2. Instale a tampa inferior.
   1. Alinhe a tampa inferior com os slots guia em ambos os lados do nó; em seguida, coloque a tampa inferior na parte inferior do nó.
   2. Insira os suportes de E/S frontal e traseiro no nó e pressione-os no lugar.
      Figura 2. Instalando a tampa inferior


3. Aperte todos os parafusos para prender a tampa.
   1. Aperte os dois parafusos Phillips # 1 com adesivo de rosca branco pré-aplicado no lado curto da tampa inferior.
   2. Aperte os seis parafusos Phillips # 2 no lado longo da tampa inferior, conforme ilustrado; em seguida, inverta o dispositivo para que o lado superior fique voltado para cima.
   3. Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
      Nota

      Deslize a etiqueta de acesso à rede do Lenovo XClarity Controller de volta quando o parafuso abaixo estiver totalmente instalado.
   4. Aperte os quatro parafusos Phillips # 1 com adesivo de rosca branco pré-aplicado localizado na tampa superior para prender totalmente a tampa inferior.

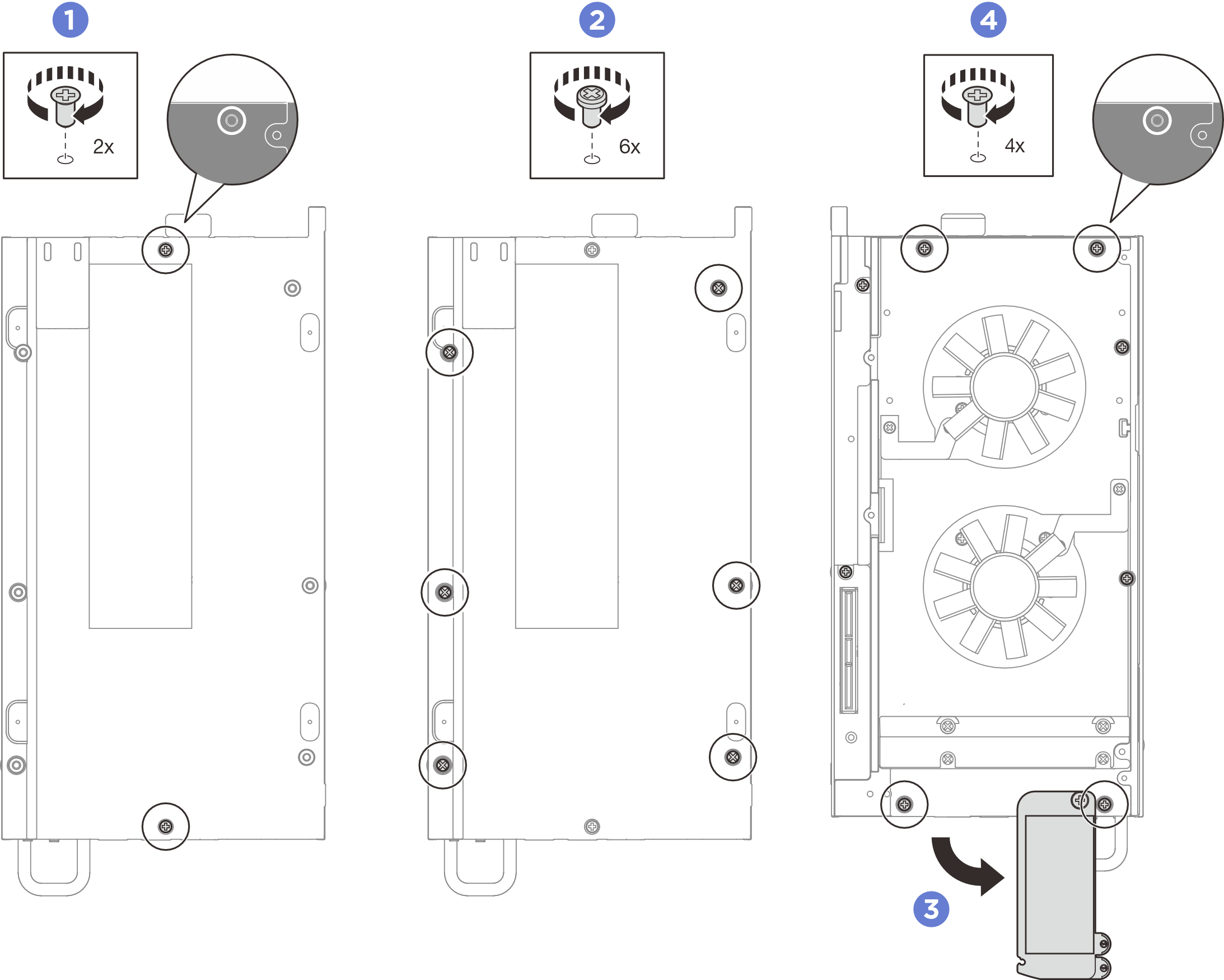

      Figura 3. Apertando todos os parafusos
