Remover a tampa superior

Siga as instruções nesta seção para remover a tampa superior.

Sobre esta tarefa

S014
shock hazard
CUIDADO
Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.
S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.
  • Kits de painéis térmicos da tampa superior. Consulte os respectivos procedimentos de substituição para obter mais informações.
  • Parafusos e chaves de fenda
    • Prepare as seguintes chaves de fenda para garantir que você possa instalar e remover os parafusos correspondentes corretamente.
      Tipo de chave de fendaTipo de parafuso
      Chave de fenda de cabeça Phillips # 1Parafuso Phillips # 1
      Chave de fenda de cabeça Phillips # 2Parafuso Phillips # 2
Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
    2. Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
    3. Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.
  2. Remova os parafusos da tampa superior.
    1. Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
    2. Remova os quatro parafusos Phillips # 2 localizados no lado curto da tampa superior.
    3. Remova os quatro parafusos Phillips # 1 localizados no lado longo da tampa superior; inverta o nó para deixar o lado inferior do nó voltado para cima.
      Nota

      • Deslize a etiqueta de acesso à rede do Lenovo XClarity Controller de volta quando o parafuso abaixo estiver totalmente removido.

      • O parafuso a ser removido pode ser coberto com o cabo do ventilador, puxe cuidadosamente o cabo do ventilador um pouco para fora para remover o parafuso abaixo e coloque o cabo de volta depois de concluir o processo.

      Figura 1. Removendo parafusos da tampa superior

  3. Remova os suportes de E/S frontal e traseiro.
    1. Solte os dois parafusos Phillips # 1 localizados no lado curto da tampa inferior.
    2. Solte os dois parafusos Phillips # 2 localizados no lado longo da tampa inferior.
    3. Segure os pontos de contato azuis no lado traseiro do nó e a alça do suporte de E/S no lado frontal do nó; em seguida, puxe os suportes de E/S frontal e traseiro do nó.

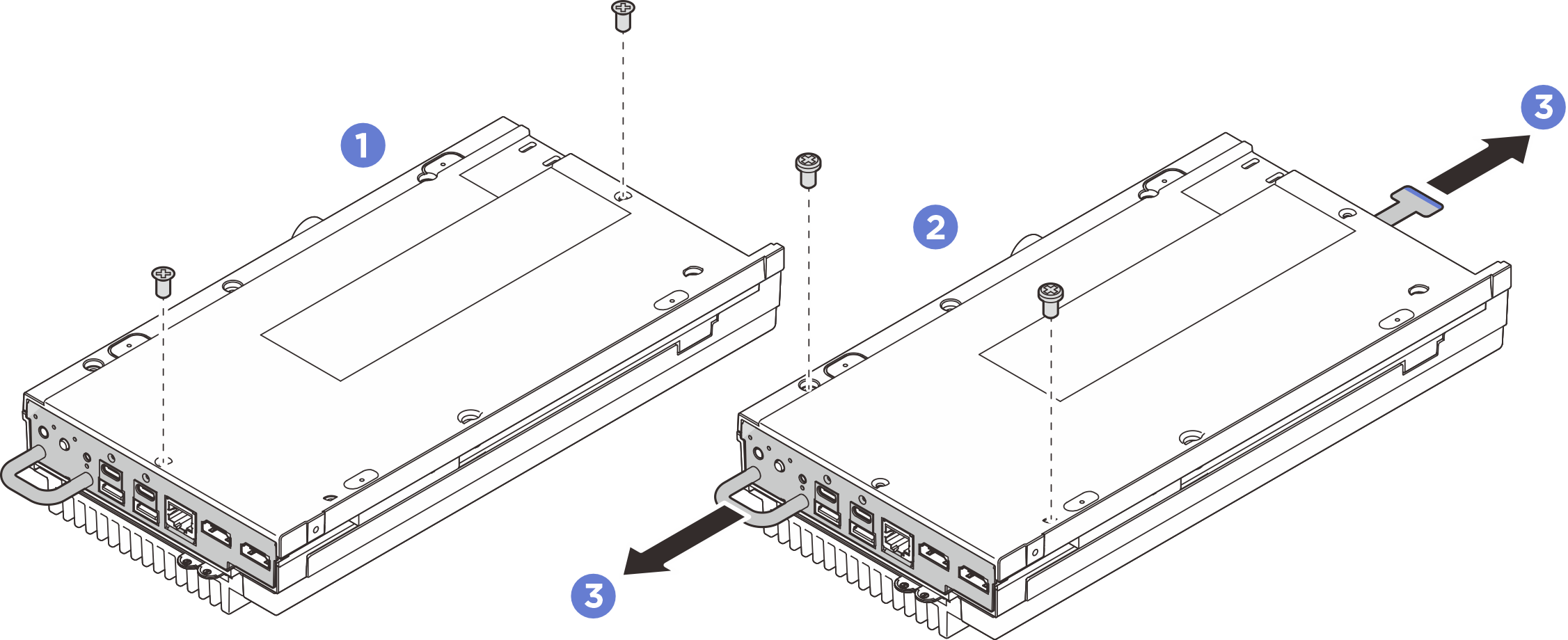

    Figura 2. Removendo os suportes de E/S frontal e traseiro

  4. Deixe o lado superior do nó voltado para cima.
  5. Remova a tampa superior.
    1. Posicione o polegar direito na parte traseira da aba do nó e segure o lado frontal do nó pela borda com a mão esquerda. Ao pressionar a aba do nó com o polegar direito, puxe o lado traseiro da tampa superior ao mesmo tempo até que ela se solte.
      Nota
      Para separar mais facilmente a tampa superior com o servidor, insira os dedos da mão esquerda no orifício pré-cortado na frente do servidor, conforme ilustrado.
    2. Levante com cuidado o lado frontal da tampa superior até que a tampa esteja totalmente separada do servidor.
    3. Remova a tampa superior do servidor e coloque-a sobre uma superfície plana limpa.
      Atenção
      Para garantir que haja resfriamento adequado do sistema, instale a tampa superior e a tampa inferior antes de ligar o servidor. A operação do servidor sem as tampas pode danificar componentes do servidor.

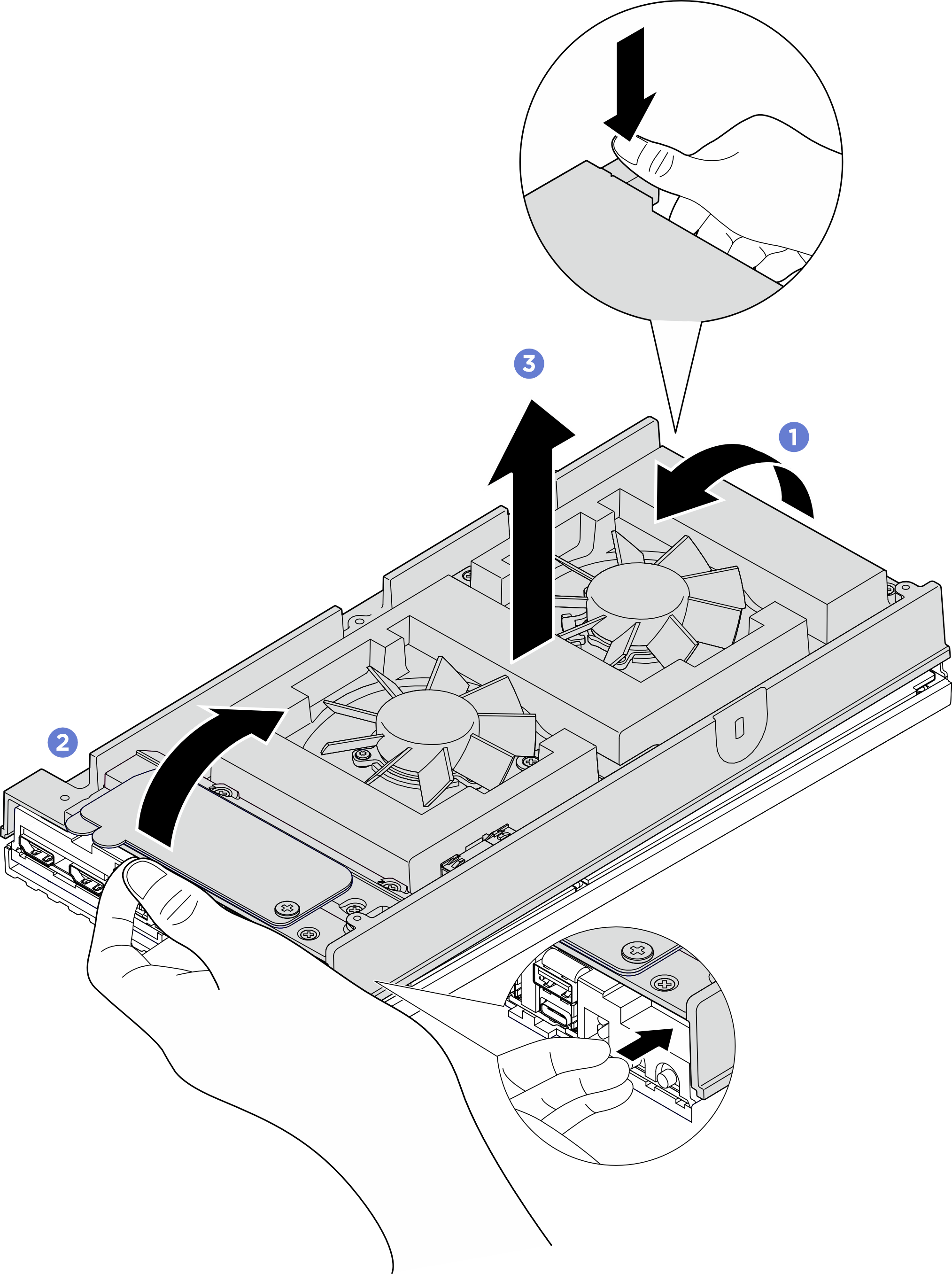

      Figura 3. Removendo a tampa superior

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar a tampa superior.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
