Instalar a tampa superior
Siga as instruções nesta seção para instalar a tampa superior.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta ou parafusos soltos tenham sido deixados dentro do servidor.
Ferramentas necessárias
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.- Prepare as seguintes chaves de fenda:
- Chave de fenda de cabeça Phillips nº 1
- Chave de fenda de cabeça Phillips nº 2
Se você estiver instalando uma nova tampa superior, primeiro coloque nela novos painéis térmicos. Consulte Diretrizes de instalação do painel térmico para identificar o kit de painel térmico necessário e siga as respectivas instruções.
Procedimento
- Faça as preparações para essa tarefa.
- Verifique os painéis térmicos na tampa superior. Se um painel térmico estiver danificado ou separado da tampa, substitua-o por um novo. Consulte Diretrizes de instalação do painel térmico para identificar o kit de painel térmico necessário e siga as respectivas instruções.Figura 1. Painéis térmicos da tampa superior
- Verifique os painéis térmicos na tampa superior. Se um painel térmico estiver danificado ou separado da tampa, substitua-o por um novo. Consulte Diretrizes de instalação do painel térmico para identificar o kit de painel térmico necessário e siga as respectivas instruções.
- Instale a tampa superior.
Alinhe a tampa superior com os slots-guia nos dois lados do nó. Em seguida, abaixe a tampa superior no nó.
Insira os suportes de E/S frontal e traseiro no nó até que eles sejam encaixados no lugar.

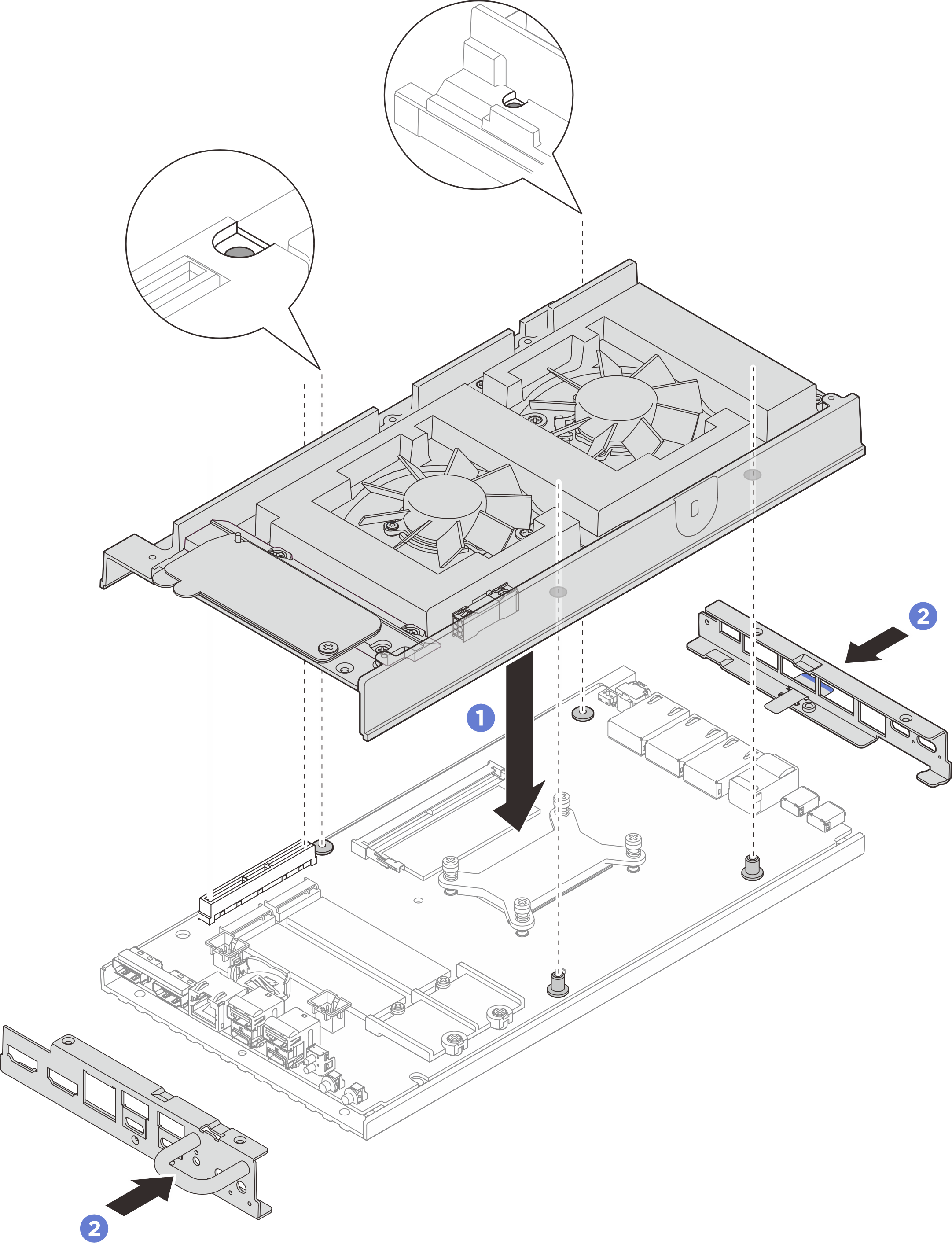

Figura 2. Instalando a tampa superior
- Aperte os parafusos para prender a tampa.
- Aperte quatro parafusos Phillips nº 2 nos lados longos da tampa superior.NotaOs orifícios dos parafusos podem ser cobertos por cabos do ventilador. Puxe cuidadosamente o cabo do ventilador um pouco para fora para instalar o parafuso e, depois disso, coloque-o de volta.
- Deslize as abas de informações removíveis para fora do nó.
Aperte os quatro parafusos Phillips nº 1 nos lados curtos da tampa superior. Em seguida, coloque o lado inferior do nó voltado para cima.NotaOs parafusos Phillips nº 1 têm trava-rosca branca pré-aplicada, e os orifícios do parafuso correspondentes são marcados em branco. Aperte os parafusos nos orifícios correspondentes.
Deslize as abas de informações removíveis de volta quando o parafuso abaixo estiver totalmente instalado.
Figura 3. Instalando os parafusos

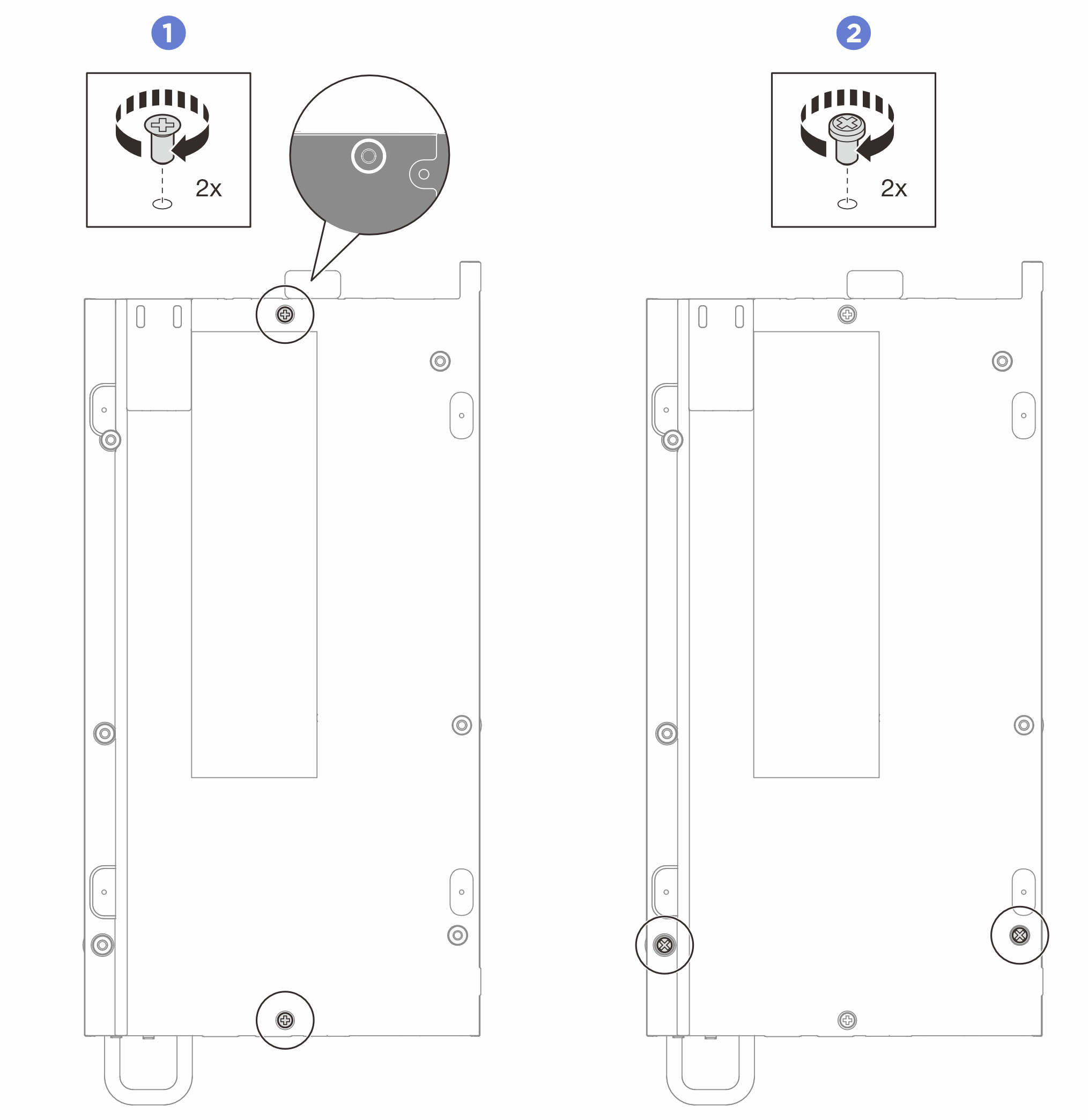

- Aperte os parafusos na tampa inferior.
- Aperte dois parafusos Phillips nº 1 para prender os suportes de E/S frontal e traseiro.Nota
Os parafusos Phillips nº 1 têm trava-rosca branca pré-aplicada, e os orifícios do parafuso correspondentes são marcados em branco. Aperte os parafusos nos orifícios correspondentes.
- Aperte os dois parafusos Phillips nº 2 na tampa inferior, conforme ilustrado.Figura 4. Instalando os parafusos
- Instale o kit de expansão ou o preenchimento de expansão. Consulte Instalar o kit de expansão ou Instalar o preenchedor de expansão.
- Instale a cobertura do ventilador. Consulte Instalar a cobertura do ventilador.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
