Установка верхнего кожуха

В этом разделе приведены инструкции по установке верхнего кожуха.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Проверьте термолисты на верхнем кожухе. Если термолист поврежден или отсоединился от кожуха, замените его на новый. См. раздел Инструкции по установке термолистов, чтобы определить необходимый комплект термолистов, и следуйте инструкциям по его использованию.
      Рис. 1. Термолисты верхнего кожуха


2. Установите верхний кожух.
   1. Совместите верхний кожух с направляющими гнездами с обеих сторон узла; затем опустите верхний кожух на узел.
   2. Вставьте переднюю и заднюю скобы ввода-вывода в узел до упора.

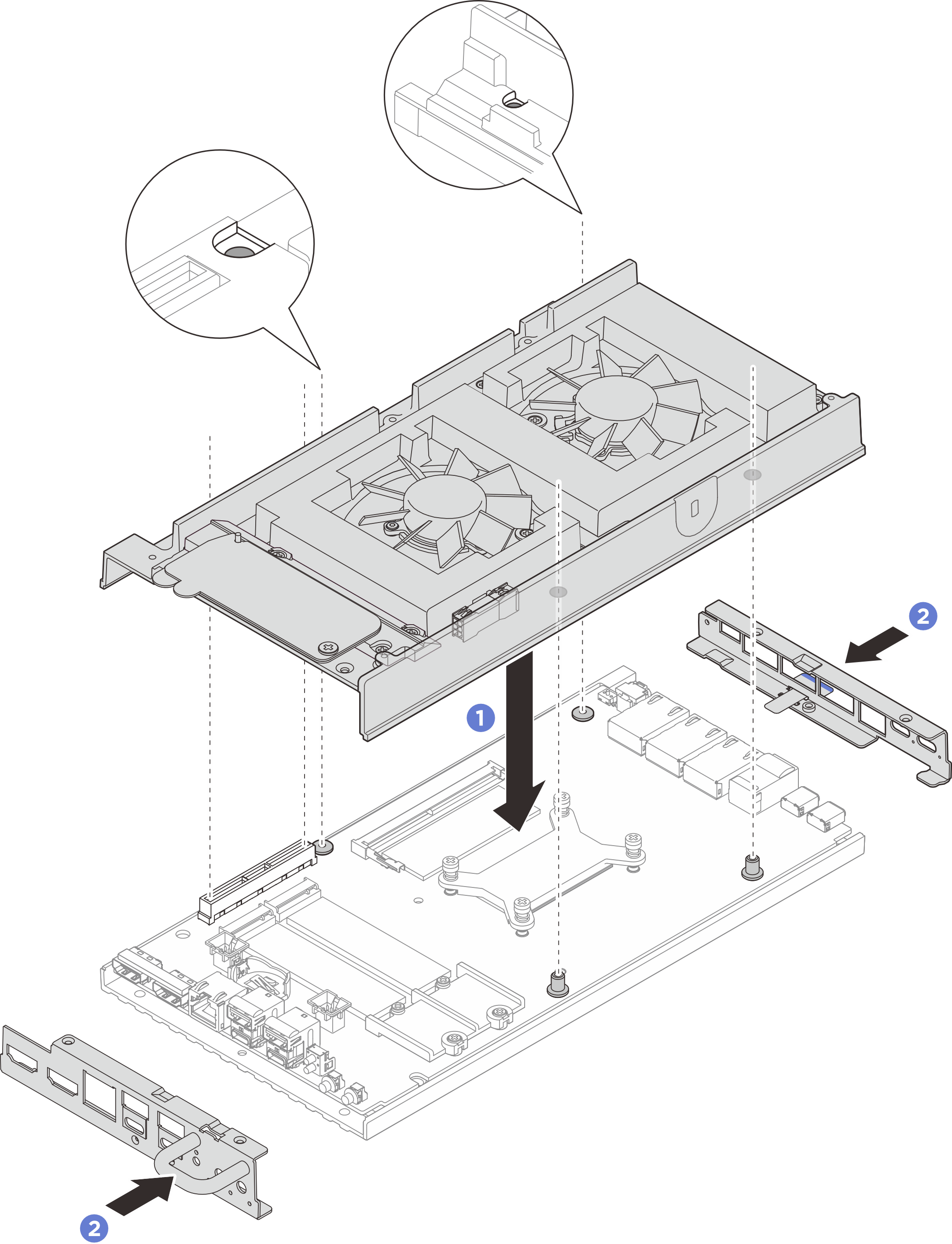

   Рис. 2. Установка верхнего кожуха


3. Затяните винты, чтобы зафиксировать кожух.
   1. Затяните четыре винта с крестообразным шлицем №2 на длинных сторонах верхнего кожуха.
      Прим.

      Отверстия для винтов могут быть закрыты кабелями вентилятора. Осторожно потяните за кабель вентилятора, чтобы установить винт, и положите кабель на место по завершении процесса.
   2. Сдвиньте выдвижные информационные язычки в направлении наружу от узла.
   3. Затяните четыре винта с крестообразным шлицем №1 на коротких сторонах верхнего кожуха, затем расположите узел так, чтобы нижняя сторона была обращена вверх.
      Прим.

      • Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.

      • Задвиньте выдвижные информационные язычки на место после полного закрепления винта под ними.

      Рис. 3. Установка винтов


4. Затяните винты на нижнем кожухе.
   1. Затяните два винта с крестообразным шлицем №1, чтобы зафиксировать переднюю и заднюю скобы ввода-вывода.
      Прим.

      Винты с крестообразным шлицем №1 поставляются с предварительно нанесенным белым клеем для резьбовых соединений, а соответствующие отверстия для винтов обведены белым цветом. Обязательно заверните винты в соответствующих отверстиях.

   2. Затяните два винта с крестообразным шлицем №2 на нижнем кожухе, как показано на рисунке.
      Рис. 4. Установка винтов
