Instalación de la cubierta superior

Siga las instrucciones que aparecen en esta sección para instalar la cubierta superior.

Acerca de esta tarea

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
  • Kits de almohadillas térmicas de la cubierta superior. Consulte sus procedimientos de sustitución correspondientes para obtener más información.
  • Tornillos y destornilladores
    • Prepare los siguientes destornilladores para asegurarse de que pueda instalar y quitar los tornillos correspondientes de forma correcta.
      Tipo de destornilladorTipo de tornillo
      Destornillador de cabeza Phillips # 1Tornillo Phillips # 1
      Destornillador de cabeza Phillips # 2Tornillo Phillips # 2
Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Revise las almohadillas térmicas de la cubierta superior y sustitúyalas por unas nuevas si hay alguna dañada o despegada. Asegúrese de seguir las Directrices de instalación de las almohadillas térmicas.
      Figura 1. Almohadillas térmicas de la cubierta superior

  2. Instale la cubierta superior.
    1. Alinee la cubierta superior con las ranuras guía a ambos lados del nodo. Luego, coloque la cubierta superior en la parte superior del nodo.
    2. Inserte los soportes de E/S frontal y posterior en el nodo y presiónelos para fijarlos en su lugar.

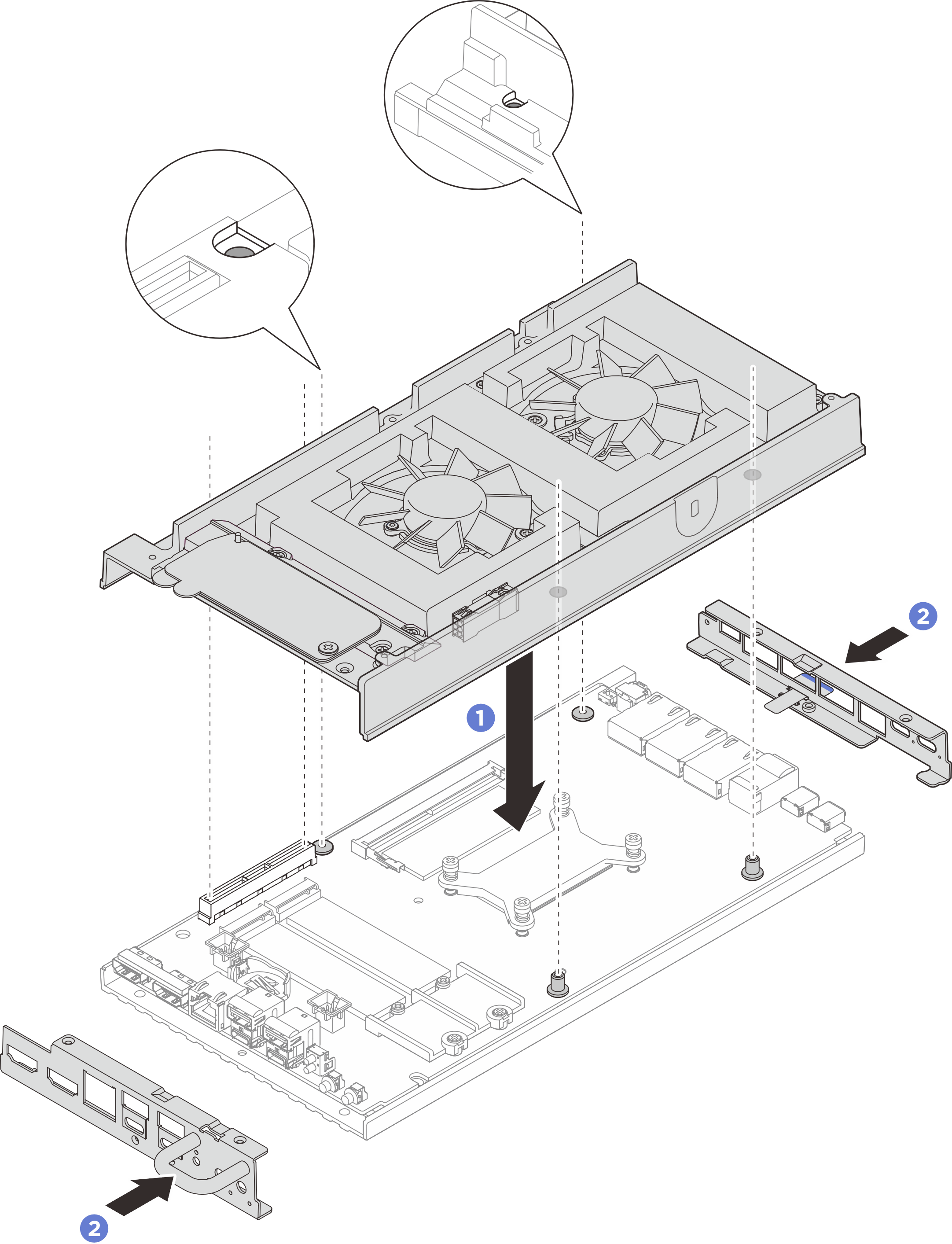

    Figura 2. Instalación de la cubierta superior

  3. Apriete los tornillos que se encuentran en la cubierta superior.
    1. Apriete los cuatro tornillos Phillips n.° 2 en el lado largo de la cubierta superior.
      Nota
      El orificio del tornillo puede estar tapado por el cable de ventilador: tire con cuidado de ese cable un poco hacia afuera para instalar el tornillo y vuelva a colocarlo después de finalizar el proceso.
    2. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
    3. Apriete los cuatro tornillos Phillips n.° 1 con adhesivo de bloqueo de rosca blanco preaplicado en el lado corto de la cubierta superior. Luego, deje el lado inferior del nodo hacia arriba.
      Nota
      Asegúrese de deslizar de vuelta la etiqueta de acceso de red de Lenovo XClarity Controller una vez que el tornillo que está abajo esté completamente instalado.
      Figura 3. Instalación de los tornillos

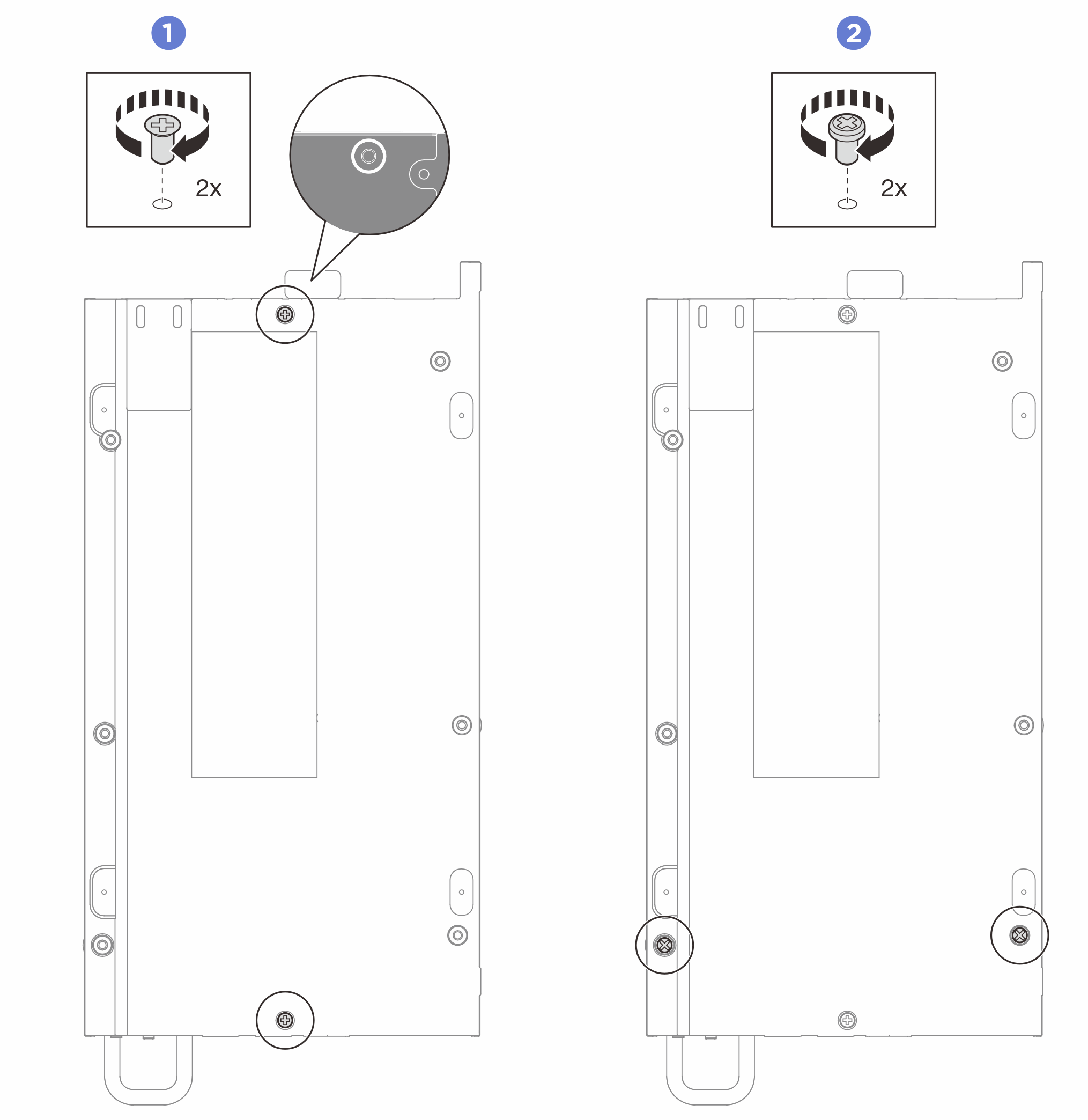

  4. Apriete los tornillos que se encuentran en la cubierta inferior.
    1. Apriete los dos tornillos Phillips n.° 1 con adhesivo de bloqueo de rosca blanco preaplicado para fijar completamente los soportes de E/S frontal y posterior.
    2. Apriete los dos tornillos Phillips n.° 2 en la cubierta inferior, tal como se muestra en la ilustración.
      Figura 4. Instalación de los tornillos

Después de finalizar
  1. Si corresponde, instale el kit de expansión. Consulte Instalación del kit de expansión.
  2. Si corresponde, instale el relleno para expansión. Consulte Instalación del relleno para expansión.
  3. Instale la cubierta del ventilador de montaje en escritorio. Consulte Instale una cubierta de ventilador de montaje en escritorio.
  4. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
