トップ・カバーの取り付け

トップ・カバーを取り付けるには、このセクションの説明に従ってください。

手順

1. このタスクの準備をします。
   1. トップ・カバーのサーマル・パッドを確認します。サーマル・パッドが破損しているか、カバーから外れている場合は、新規のサーマル・パッドと交換します。必要なサーマル・パッド・キットを識別するには、サーマル・パッドの取り付けのガイドラインを参照し、サーマル・パッドの指示に従います。
      図 1. トップ・カバーのサーマル・パッド


2. トップ・カバーを取り付けます。
   1. トップ・カバーをノード両側のガイド・スロットに合わせ、トップ・カバーをノードの上に下ろします。
   2. 前面および背面 I/O ブラケットを所定の位置に収まるまでノードに挿入します。

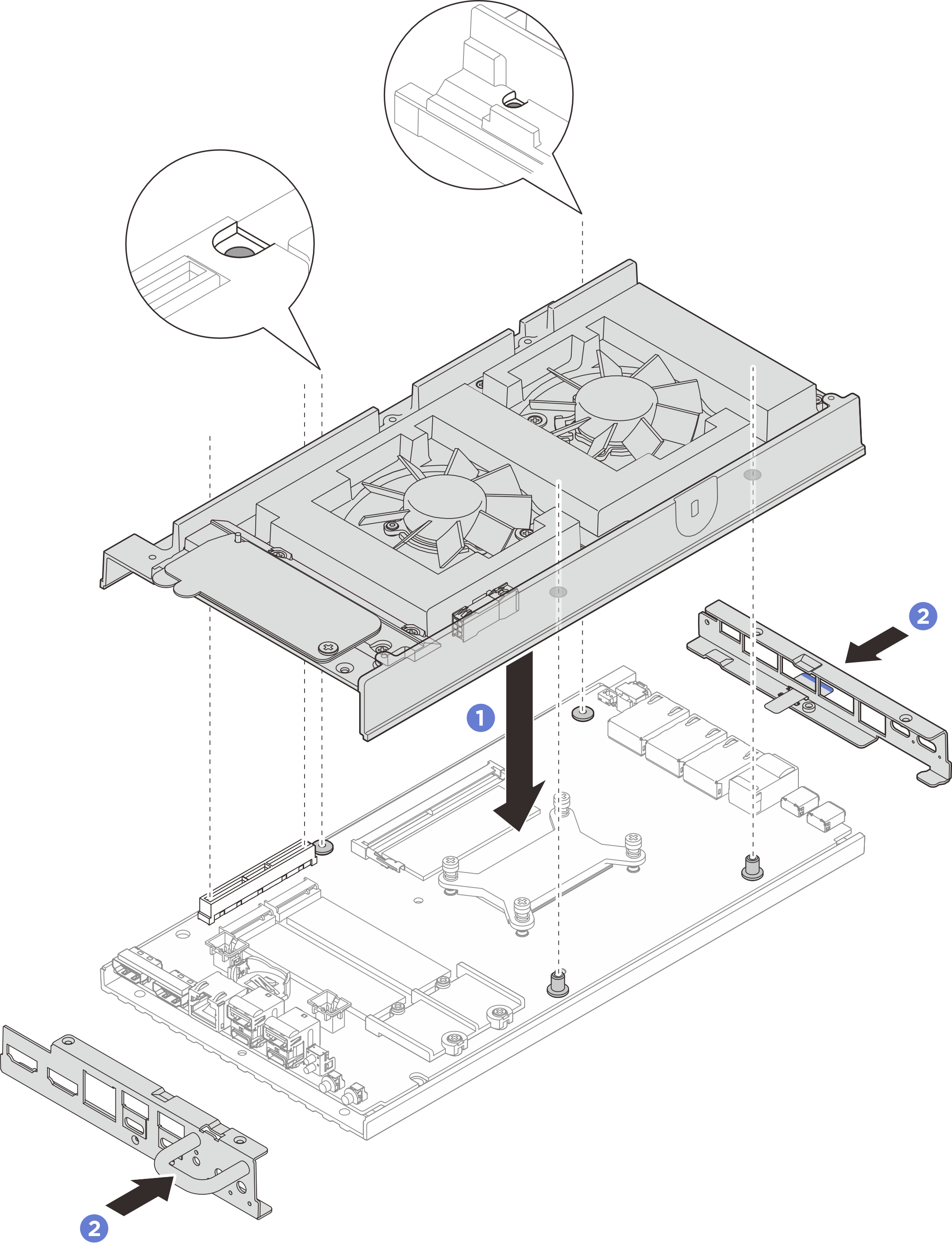

   図 2. トップ・カバーの取り付け


3. ねじを締めてカバーを固定します。
   1. トップ・カバーの長辺に 4 本のプラス #2 ねじを締めます。
      注

      ねじ穴がファン・ケーブルで覆われている場合があります。ファン・ケーブルを慎重に少し引き出してねじを取り付け、ねじを取り付けた後にケーブルを元に戻します。
   2. 引き出し式情報タブをノードから外側にスライドさせます。
   3. トップ・カバーの短辺に 4 本のプラス #1 ねじを締めます。次に、ノードの底面を上向きに配置します。
      注

      • プラス #1 ねじには、あらかじめ塗布された白いねじロック接着剤が付いており、対応するねじ穴は白色で囲まれています。必ず対応する穴にねじを締めてください。

      • 下のねじが完全に取り付けられたら、必ず引き出し式情報タブを後方にスライドさせてください。

      図 3. ねじの取り付け


4. 下部カバーにねじを締め付けます。
   1. 2 本のプラス #1 ねじを締めて、前面と背面の I/O ブラケットを固定します。
      注

      プラス #1 ねじには、あらかじめ塗布された白いねじロック接着剤が付いており、対応するねじ穴は白色で囲まれています。必ず対応する穴にねじを締めてください。

   2. 2 本のプラスねじ (# 2) を下部カバーに締め付けます (図を参照)。

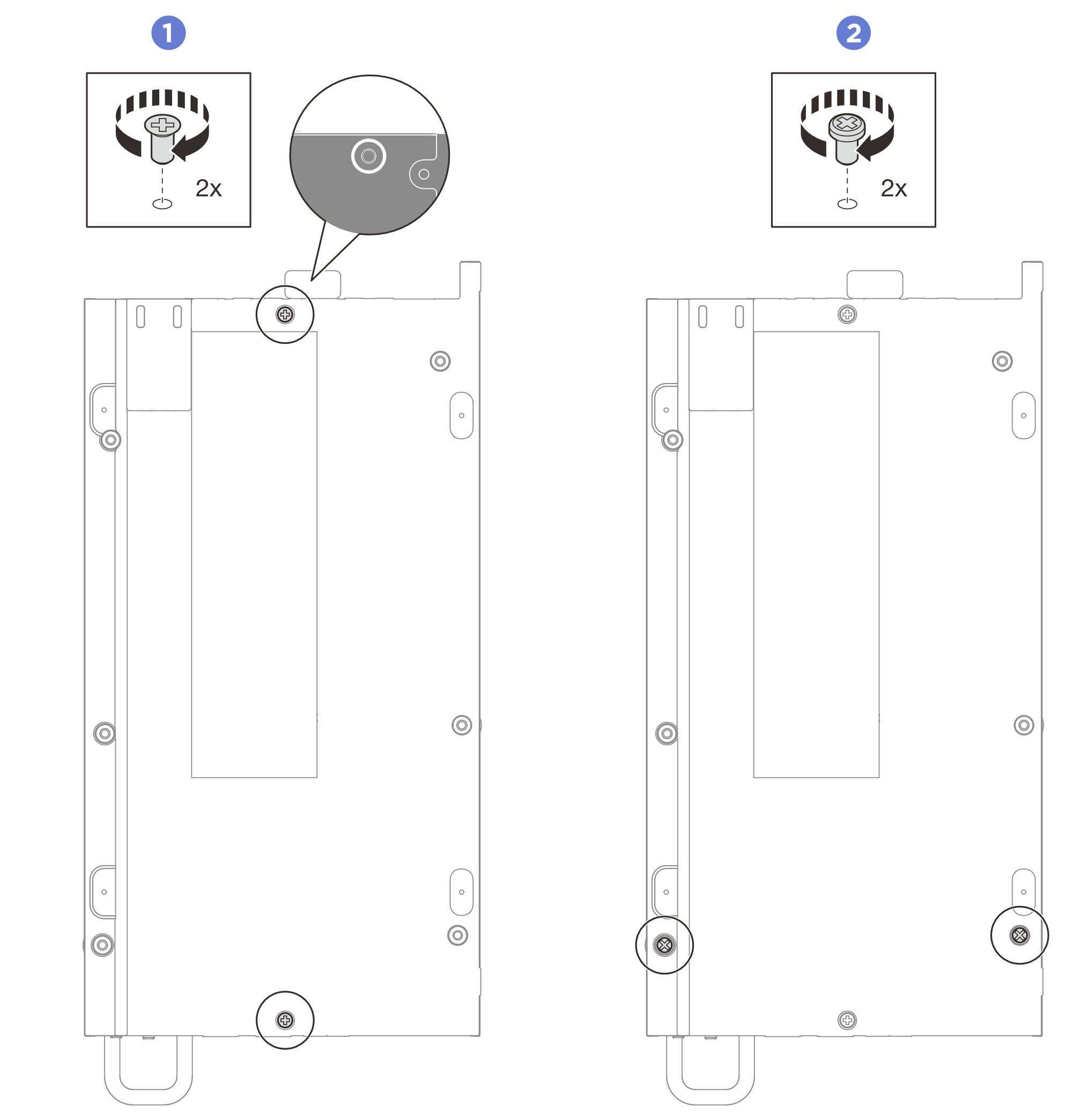

      図 4. ねじの取り付け
