下部カバーの取り付け

このセクションの手順に従って、下部カバーを取り付けます。

このタスクについて

S014

注意

危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• すべての構成部品が正しく再配置されており、サーバーの内部に工具が残されていたり、ねじが緩んだままになっていないことを確認します。

必要なツール

コンポーネントを適切に交換するために、以下にリストされている必要なツールが手元にあることを確認してください。

• 以下のドライバーをご用意ください。
  • #1 プラス・ドライバー
  • #2 プラス・ドライバー

重要

新規の下部カバーをサーバーに取り付ける場合は、まず新規のサーマル・パッドを下部カバーに取り付けてください。必要なサーマル・パッド・キットを識別するには、サーマル・パッドの取り付けのガイドラインを参照し、サーマル・パッドの指示に従います。

手順

1. このタスクの準備をします。
   1. 下部カバーのサーマル・パッドを確認します。サーマル・パッドが破損しているか、カバーから外れている場合は、新規のサーマル・パッドと交換します。必要なサーマル・パッド・キットを識別するには、サーマル・パッドの取り付けのガイドラインを参照し、サーマル・パッドの指示に従います。
      図 1. 下部カバーのサーマル・パッド


2. 下部カバーを取り付けます。
   1. 下部カバーをノードの両側にあるガイド・スロットに位置合わせします。次に、下部カバーをノードの上に下ろします。
   2. 前面および背面 I/O ブラケットを所定の位置に収まるまでノードに挿入します。
      図 2. 下部カバーの取り付け


3. ねじを締めてカバーを固定します。
   1. 下部カバーの短辺に 2 本のプラス #1 ねじを締めます。

      プラス #1 ねじには、あらかじめ塗布された白いねじロック接着剤が付いており、対応するねじ穴は白色で囲まれています。必ず対応する穴にねじを締めてください。

   2. 6 本のプラスねじ (# 2) を下部カバーの長辺に締め付け (図を参照)、ノードを裏返して上面が上を向くように配置します。
   3. 引き出し式情報タブをノードから外側にスライドさせます。
   4. トップ・カバーの短辺に 4 本のプラス #1 ねじを締めます。
      注

      • プラス #1 ねじには、あらかじめ塗布された白いねじロック接着剤が付いており、対応するねじ穴は白色で囲まれています。必ず対応する穴にねじを締めてください。

      • 下のねじが完全に取り付けられたら、必ず引き出し式情報タブを後方にスライドさせてください。

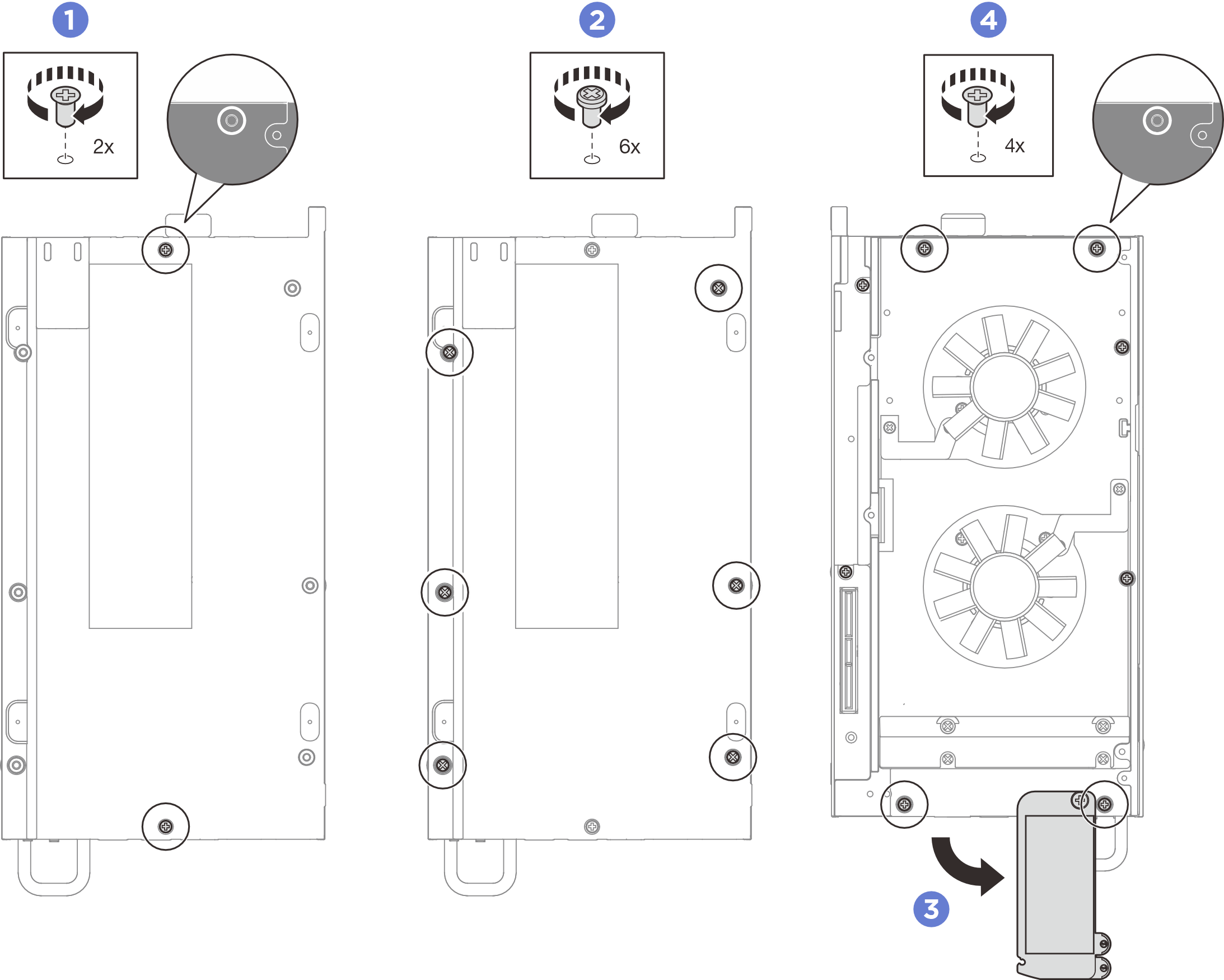

   図 3. ねじの取り付け
