安裝底蓋

請依照本節中的指示安裝底蓋。

關於此作業

S014

注意

可能存在危險等級的電壓、電流及電能。只有合格的維修技術人員才獲得授權，能夠卸下貼有標籤的蓋板。

S033

注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 確定已正確重新組裝所有元件，且伺服器內未遺留任何工具或鬆脫的螺絲。

所需工具

確保您手邊有下列所需的工具，以便正確更換元件。

• 準備以下螺絲起子：
  • 1 號十字螺絲起子
  • 2 號十字螺絲起子

重要

如果要將新的底蓋安裝到伺服器，請確保先將新的散熱墊貼到底蓋上。請參閱散熱墊安裝準則以找出所需的散熱墊套件，並遵循散熱墊指示。

程序

1. 為此作業做好準備。
   1. 檢查底蓋上的散熱墊。如果散熱墊損壞或從蓋板上脫落，請將其更換為新的散熱墊。請參閱散熱墊安裝準則以找出所需的散熱墊套件，並遵循散熱墊指示。
      圖 1. 底蓋散熱墊


2. 安裝底蓋。
   1. 將底蓋對齊節點兩側的導向插槽，然後將底蓋向下放到節點上。
   2. 將正面和背面 I/O 托架插入節點，直到就定位為止。
      圖 2. 安裝底蓋

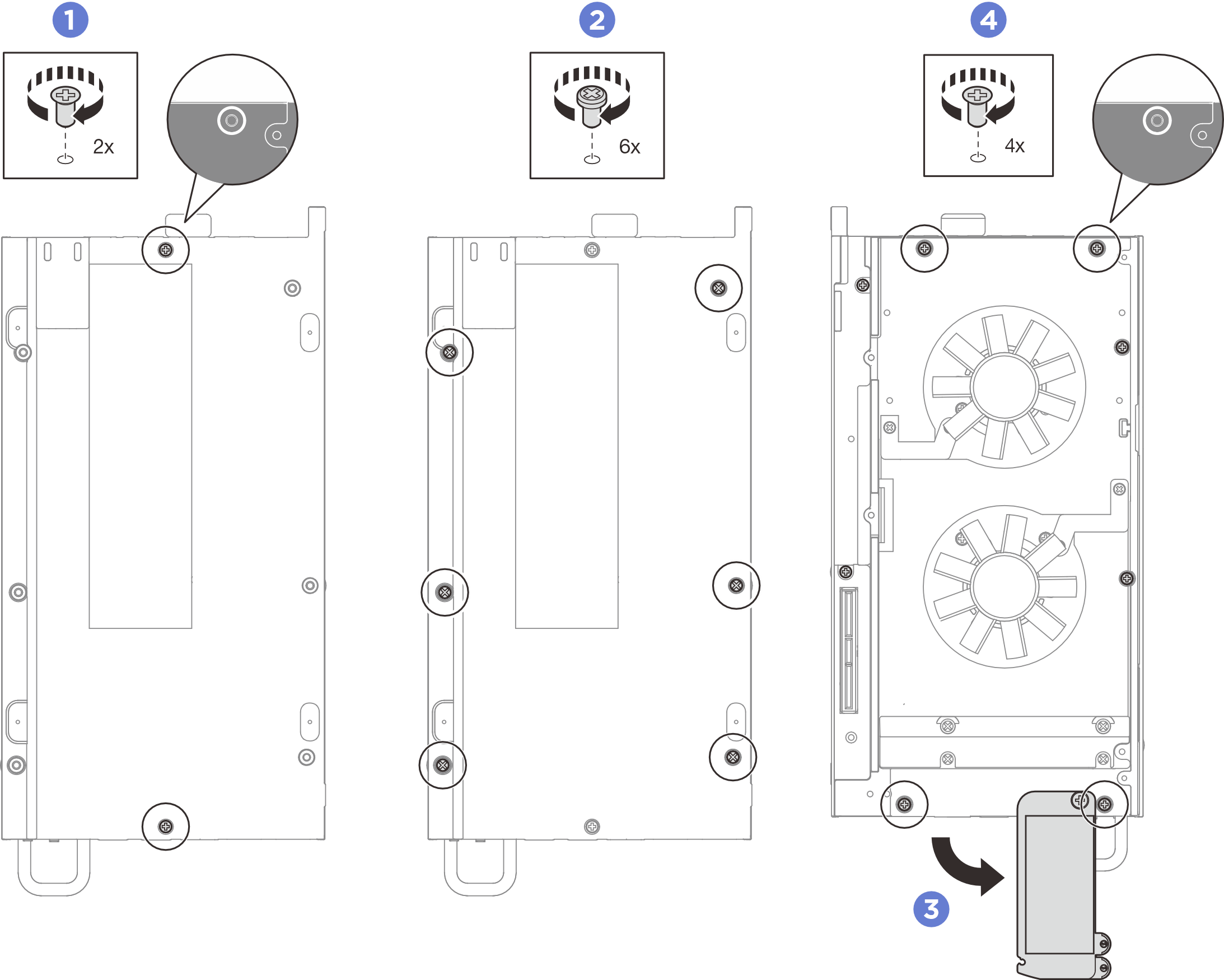

3. 鎖緊螺絲以固定蓋板。
   1. 在底蓋的短邊鎖上兩個 1 號十字螺絲。

      1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

   2. 如圖所示，將底蓋長邊的六個 2 號十字螺絲鎖緊，然後翻轉節點，將頂面朝上放置。
   3. 將拉出式資訊標籤從節點向外滑動。
   4. 在上蓋的短邊鎖上四個 1 號十字螺絲。
      註

      • 1 號十字螺絲已預先塗上白色螺紋鎖固膠，對應的螺絲孔以白色圓圈標記。確保將螺絲固定到對應的孔中。

      • 當下面的螺絲完全安裝好後，請務必將拉出式資訊標籤滑回。

   圖 3. 鎖上螺絲
