밑면 덮개 설치

이 섹션의 지침에 따라 밑면 덮개를 설치하십시오.

이 작업 정보

S014

경고

위험한 전압, 전류 및 에너지가 흐르고 있습니다. 레이블이 부착된 덮개는 자격을 갖춘 서비스 기술자만 제거할 수 있습니다.

S033

경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 모든 구성 요소가 올바르게 다시 조립되었는지 확인하고, 도구나 풀린 나사가 서버 내부에 남아 있지 않은지 확인하십시오.

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.

• 다음 드라이버를 준비하십시오.
  • Phillips #1 헤드 드라이버
  • Phillips #2 드라이버

중요사항

서버에 새 밑면 덮개를 설치하는 경우 먼저 새 열 패드를 밑면 덮개에 부착해야 합니다. 열 패드 설치 지침의 내용을 참조하여 필요한 열 패드 키트를 식별하고 열 패드 지침을 따르십시오.

절차

1. 이 작업을 준비하십시오.
   1. 밑면 덮개의 열 패드를 확인합니다. 열 패드가 손상되었거나 덮개에서 분리된 경우 새 패드로 교체하십시오. 열 패드 설치 지침의 내용을 참조하여 필요한 열 패드 키트를 식별하고 열 패드 지침을 따르십시오.
      그림 1. 밑면 덮개 열 패드


2. 밑면 덮개를 설치하십시오.
   1. 밑면 덮개를 노드 양쪽의 가이드 슬롯에 정렬시킨 다음 밑면 덮개를 노드에 내립니다.
   2. 앞면 및 뒷면 I/O 브래킷이 제자리에 고정될 때까지 노드에 삽입하십시오.
      그림 2. 밑면 덮개 설치


3. 나사를 조여 덮개를 고정하십시오.
   1. 두 개의 Phillips #1 나사를 밑면 덮개의 짧은 쪽에 조이십시오.

      Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

   2. 그림과 같이 6개의 Phillips #2 나사를 밑면 덮개의 긴 면에 조입니다. 그런 다음 노드를 뒤집고 윗면이 위를 향하도록 놓습니다.
   3. 탈착식 정보 탭을 노드에서 바깥쪽으로 미십시오.
   4. Phillips #1 나사 4개를 윗면 덮개의 짧은 쪽에 조이십시오.
      주

      • Phillips #1 나사에는 미리 도포된 흰색 나사산 고정 접착제가 있으며 해당 나사 구멍은 흰색으로 동그라미가 쳐져 있습니다. 해당 구멍에 나사를 조입니다.

      • 아래에 있는 나사가 완전히 설치되면 탈착식 정보 탭을 뒤로 밀어야 합니다.

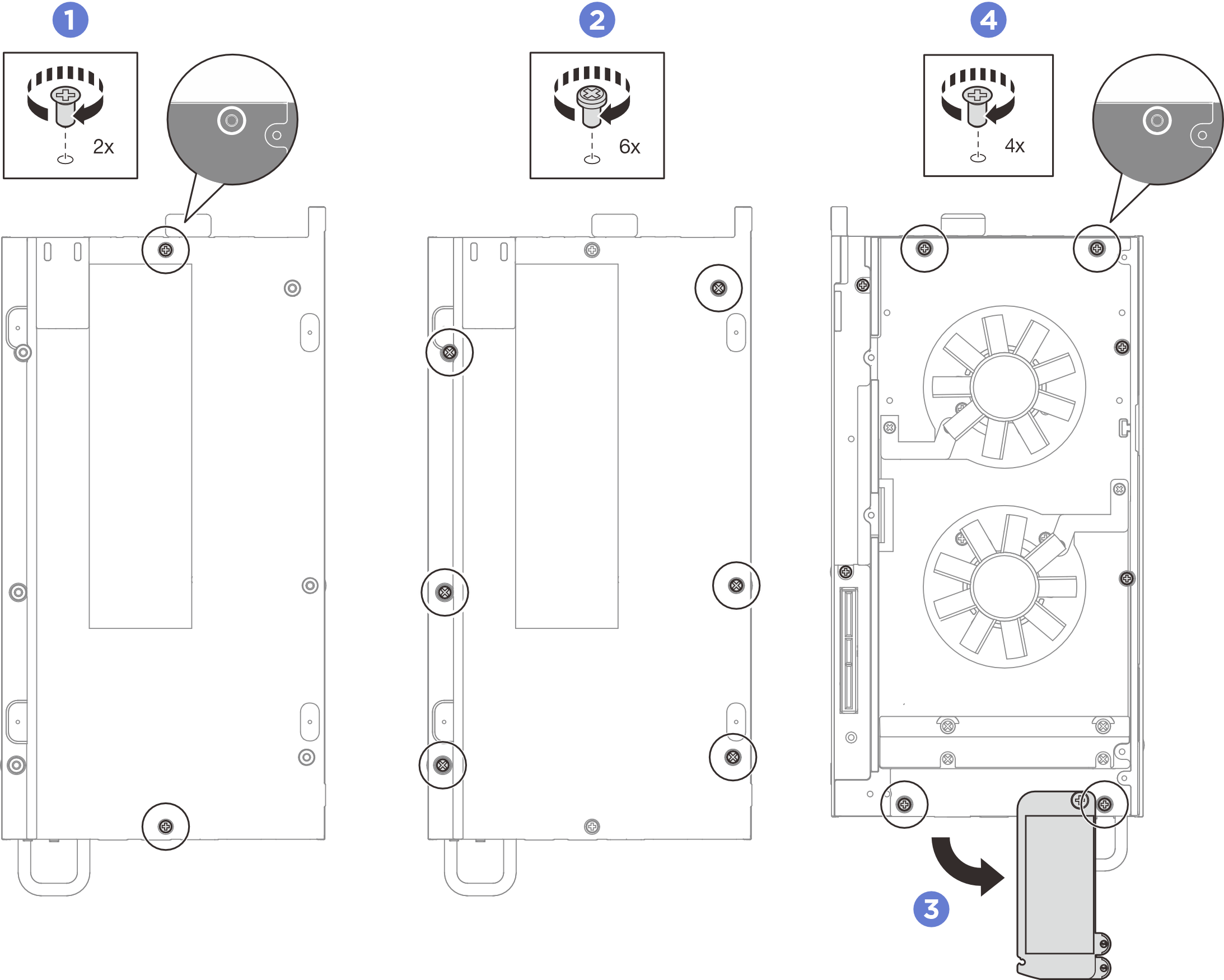

   그림 3. 나사 설치
