윗면 덮개 제거

이 섹션의 지침에 따라 윗면 덮개를 제거하십시오.

이 작업 정보

S014
shock hazard
경고
위험한 전압, 전류 및 에너지가 흐르고 있습니다. 레이블이 부착된 덮개는 자격을 갖춘 서비스 기술자만 제거할 수 있습니다.
S033
240VA shock hazard
경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • 다음 드라이버를 준비하십시오.
    • Phillips #1 헤드 드라이버
    • Phillips #2 드라이버

절차

  1. 이 작업을 준비하십시오.
    1. 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
    2. 해당하는 경우 확장 필러를 제거합니다. 확장 필러 제거의 내용을 참조하십시오.
    3. 해당하는 경우 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
  2. 윗면 덮개에서 나사를 제거하십시오.
    1. 탈착식 정보 탭을 노드에서 바깥쪽으로 미십시오.
    2. 윗면 덮개의 짧은 쪽에 있는 Phillips #1 나사 4개를 제거합니다.

      아래에 있는 나사가 완전히 제거되면 탈착식 정보 탭을 뒤로 밀어야 합니다.

    3. 윗면 덮개의 긴 쪽에 있는 Phillips #2 나사 4개를 제거한 다음 노드를 뒤집어 노드의 밑면이 위를 향하도록 놓으십시오.

      제거할 나사는 팬 케이블로 덮여 있을 수 있습니다. 팬 케이블을 조심스럽게 살짝 당겨 아래에서 나사를 제거하고, 나사를 제거한 후 케이블을 다시 끼웁니다.

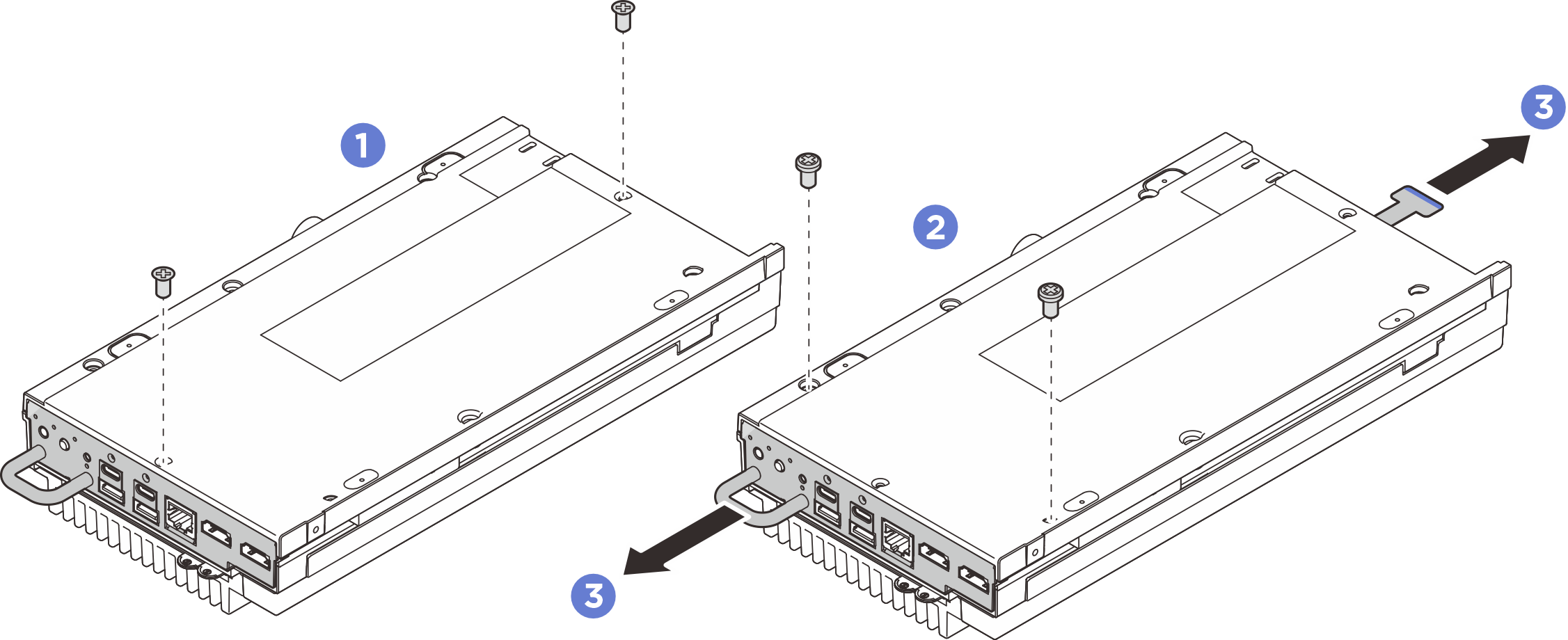

      그림 1. 윗면 덮개에서 나사 제거

  3. 앞면 및 뒷면 I/O 브래킷을 제거합니다.
    1. 밑면 덮개의 짧은 쪽에 있는 1번 십자 나사 2개를 푸십시오.
    2. 밑면 덮개의 긴 쪽에 있는 2번 십자 나사 2개를 푸십시오.
    3. 노드 뒷면에 있는 파란색 터치 포인트와 노드 앞면에 있는 I/O 브래킷 손잡이를 잡으십시오. 그런 다음 노드에서 앞면 및 뒷면 I/O 브래킷을 당기십시오.
    그림 2. 앞면 및 뒷면 I/O 브래킷 제거

  4. 노드의 윗면이 위를 향하도록 놓습니다.
  5. 윗면 덮개를 제거합니다.
    1. 노드 뒷면에 있는 탭을 잡고 노드 앞면의 가장자리를 잡습니다. 그림과 같이 노드 앞면의 구멍에 손가락을 삽입하십시오.
    2. 노드를 안정적으로 유지하기 위해 탭을 누른 상태에서 윗면 덮개의 앞면을 노드에서 분리하십시오. 그런 다음 윗면 덮개의 뒷면을 노드에서 분리합니다.
    3. 노드에서 윗면 덮개를 제거하고 깨끗하고 평평한 표면에 윗면 덮개를 놓으십시오.
      주의
      적절한 시스템 냉각이 이루어지도록 하려면 서버 전원을 켜기 전에 윗면 덮개와 밑면 덮개를 모두 설치하십시오. 덮개가 제거된 채 서버를 작동하면 서버 구성 요소가 손상될 수 있습니다.

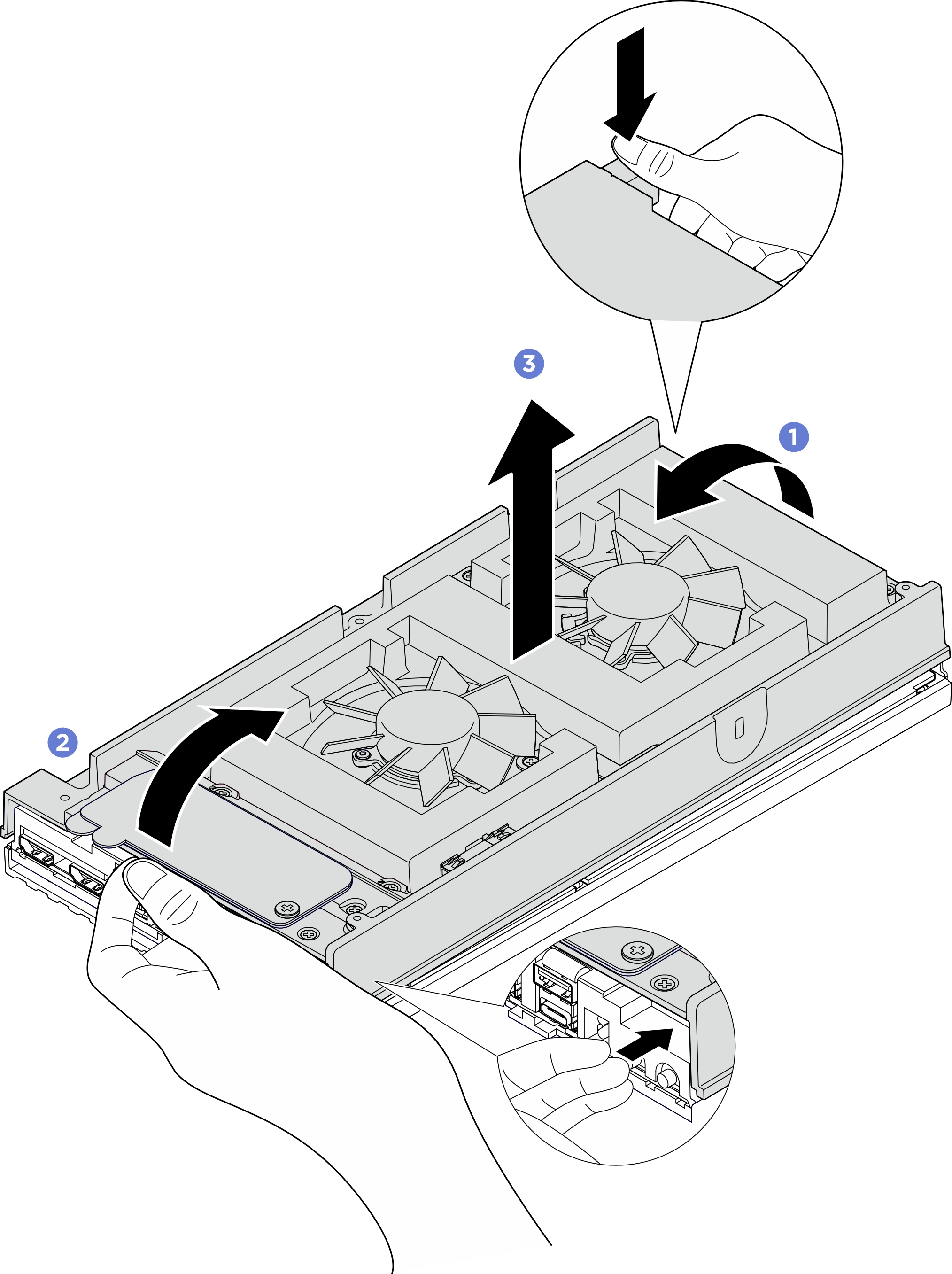

      그림 3. 윗면 덮개 제거

완료한 후
  1. 교체 장치를 설치하십시오. 윗면 덮개 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
