Retrait du carter supérieur

Suivez les instructions de cette section pour le retrait du carter supérieur.

À propos de cette tâche

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.

• Kits de tampons thermiques du carter supérieur. Pour plus d’informations, consultez les procédures de remplacement respectives.
• Vis et tournevis
  • Préparez les tournevis suivants pour vous assurer que vous pouvez installer et retirer les vis correspondantes correctement.

    Type de tournevis	Type de vis
    Tournevis cruciforme n° 1	Vis cruciforme n° 1
    Tournevis cruciforme n° 2	Vis cruciforme n° 2

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
   2. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
   3. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
2. Retirez les vis du carter supérieur.
   1. Faites glisser la languette d’étiquette d’accès réseau Lenovo XClarity Controller vers l’extérieur du nœud.
   2. Retirez les quatre vis cruciformes n° 2 situées sur le côté court du carter supérieur.
   3. Retirez les quatre vis cruciformes n° 1 situées sur le côté long du carter supérieur, puis inversez le nœud pour que sa face inférieure soit tournée vers le haut.
      Remarque

      • Assurez-vous de faire glisser l’étiquette d’accès réseau Lenovo XClarity Controller vers l’arrière une fois la vis située en dessous complètement retirée.

      • La vis à retirer peut être recouverte par le câble du ventilateur. Tirez avec précaution sur le câble du ventilateur pour retirer la vis en dessous et remettez le câble en place une fois le processus terminé.

      Figure 1. Retrait des vis du carter supérieur


3. Retirez les supports d’E-S avant et arrière.
   1. Desserrez les deux vis cruciformes n° 1 situées sur le côté court du carter inférieur.
   2. Desserrez les deux vis cruciformes n° 2 situées sur le côté long du carter inférieur.
   3. Tenez les points de contact bleus sur le côté arrière du nœud et la poignée du support d’E-S sur la face avant du nœud, puis retirez les supports d’E-S avant et arrière du nœud.

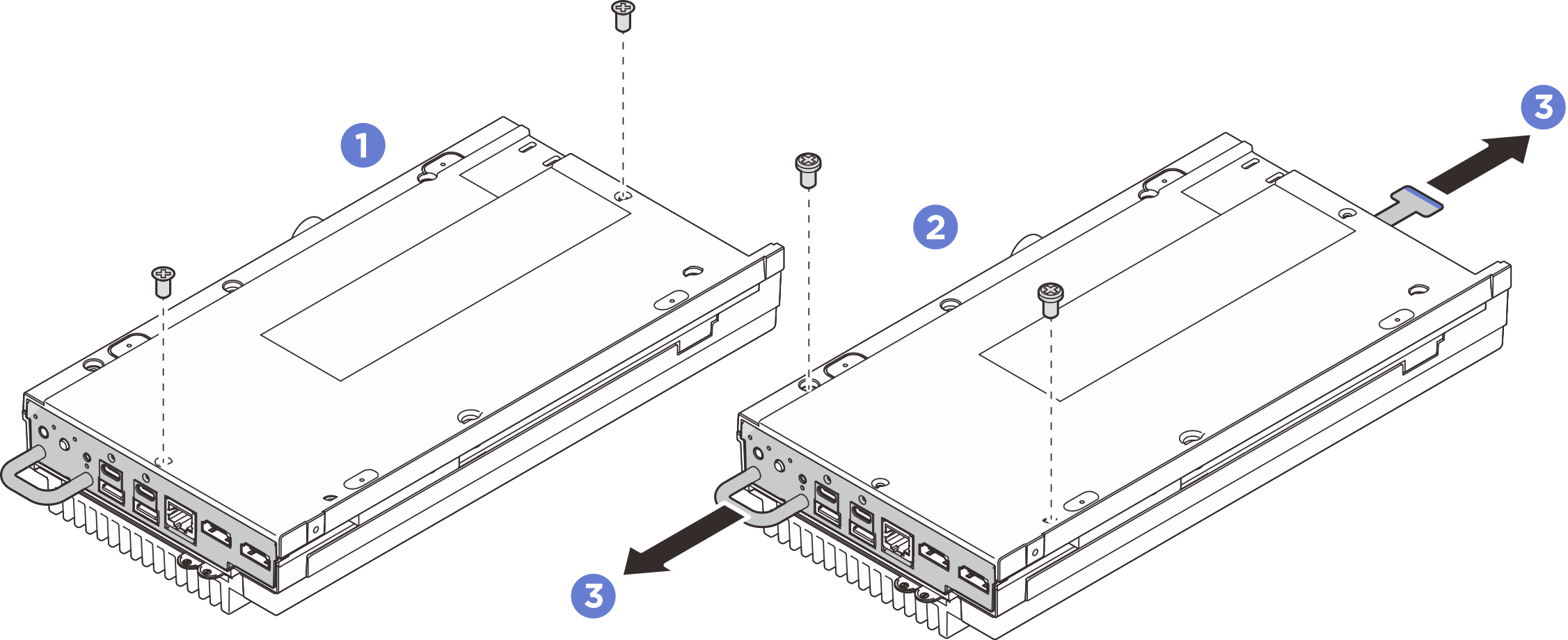

   Figure 2. Retrait des supports d’E-S avant et arrière


4. Laissez le côté supérieur du nœud orienté vers le haut.
5. Retirez le carter supérieur.
   1. Mettez le pouce droit à l’arrière de la languette du nœud et tenez la face avant du nœud par son bord avec votre main gauche. Tout en appuyant sur la languette du nœud avec votre pouce droit, soulevez en même temps la face arrière du carter supérieur jusqu’à ce qu’elle se libère.
      Remarque

      Pour séparer plus facilement le carter supérieur du serveur, insérez vos doigts de la main gauche dans l’orifice prédécoupé à l’avant du serveur, comme illustré.
   2. Soulevez délicatement la face avant du carter supérieur jusqu’à ce que le carter soit complètement séparé du serveur.
   3. Retirez le carter supérieur du serveur et placez-le sur une surface plane et propre.
      Avertissement

      Pour assurer un refroidissement du système adéquat, installez le carter supérieur et le couvercle inférieur avant de mettre le serveur sous tension. Si vous utilisez le serveur sans carter, vous risquez d’endommager les composants serveur.

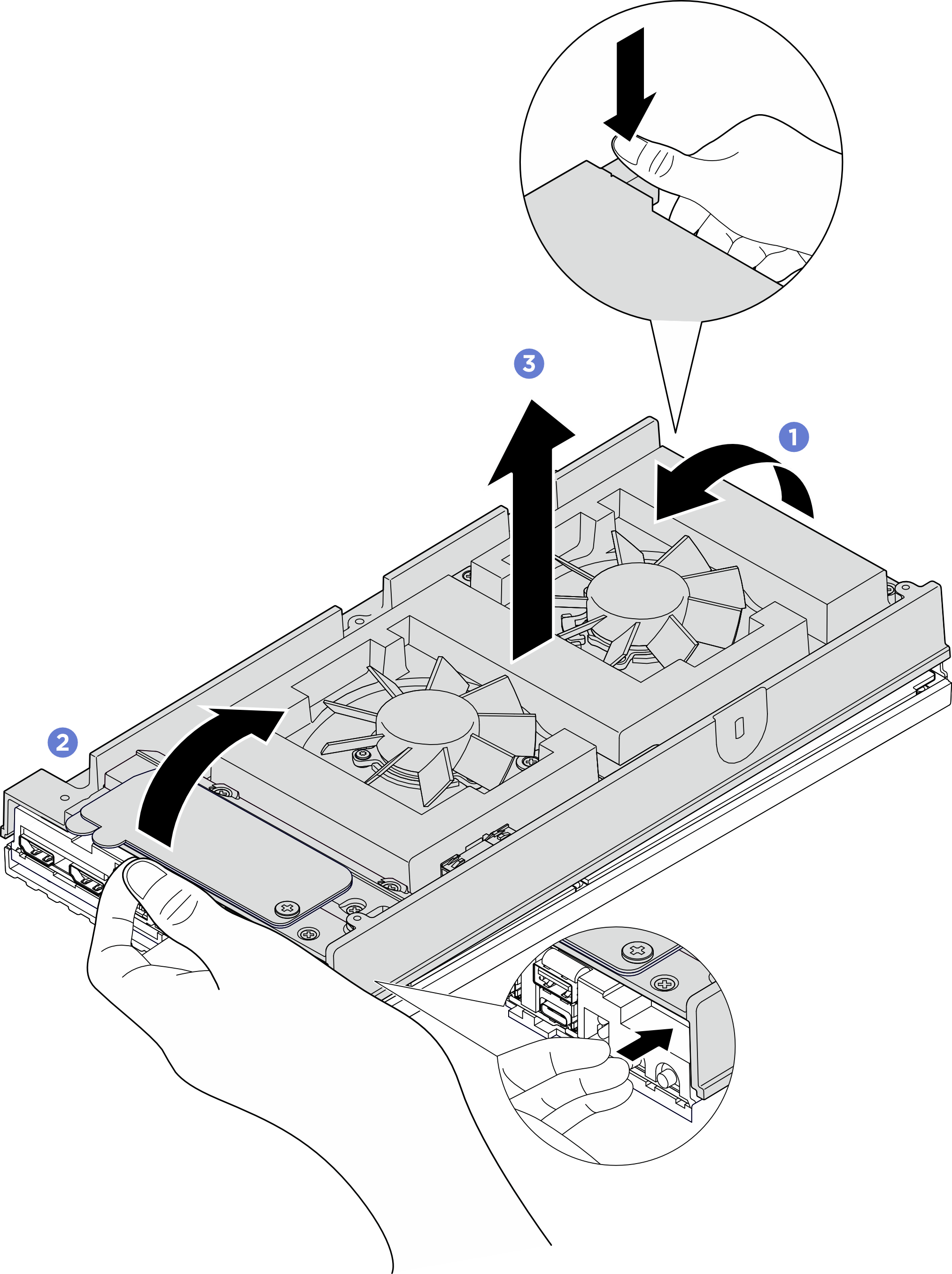

      Figure 3. Retirer le carter supérieur
