Obere Abdeckung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, wenn Sie die obere Abdeckung entfernen möchten.

Zu dieser Aufgabe

S014
shock hazard
VORSICHT
Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.
S033
240VA shock hazard
VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Achtung

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Bereiten Sie die folgenden Schraubendreher vor:
    • PH1-Kreuzschlitzschraubendreher
    • PH2-Kreuzschlitzschraubendreher

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Lüfterabdeckung. Siehe Lüfterabdeckung entfernen.
    2. Falls zutreffend, entfernen Sie die Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung entfernen.
    3. Falls zutreffend, entfernen Sie den Erweiterungssatz. Siehe Erweiterungssatz entfernen.
  2. Entfernen Sie die Schrauben von der oberen Abdeckung.
    1. Schieben Sie die herausziehbaren Informationskarten aus dem Knoten heraus.
    2. Entfernen Sie die vier PH1-Kreuzschlitzschrauben an der kurzen Seite der oberen Abdeckung.
      Anmerkung

      Stellen Sie sicher, dass Sie die herausziehbaren Informationskarten wieder zurückschieben, sobald die darunter liegende Schraube vollständig entfernt ist.

    3. Entfernen Sie die vier PH2-Kreuzschlitzschrauben an der langen Seite der oberen Abdeckung. Drehen Sie dann den Knoten um und legen Sie ihn mit der Unterseite nach oben ab.
      Anmerkung

      Die zu entfernenden Schrauben können durch Lüfterkabel abgedeckt sein. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die darunter liegende Schraube zu entfernen, und setzen Sie das Kabel nach dem Entfernen der Schraube wieder ein.

      Abbildung 1. Entfernen der Schrauben von der oberen Abdeckung

  3. Entfernen Sie die vorderen und hinteren E/A-Halterungen.
    1. Lösen Sie die beiden PH1-Kreuzschlitzschrauben an der kurzen Seite der unteren Abdeckung.
    2. Lösen Sie die beiden PH2-Kreuzschlitzschrauben an der langen Seite der unteren Abdeckung.
    3. Halten Sie die blauen Berührungspunkte an der Rückseite des Knotens und den Griff der E/A-Halterung an der Vorderseite des Knotens fest. Ziehen Sie dann die vorderen und hinteren E/A-Halterungen aus dem Knoten.

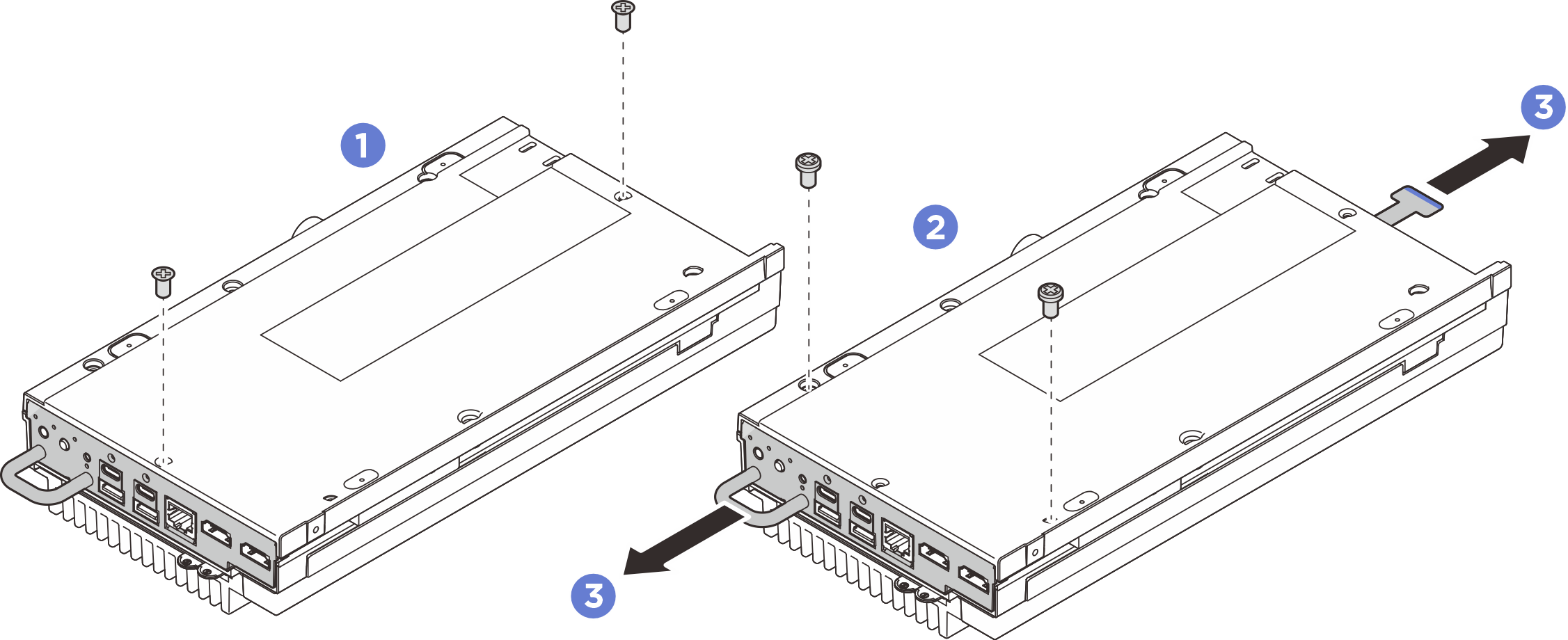

    Abbildung 2. Entfernen der vorderen und hinteren E/A-Halterungen

  4. Platzieren Sie die Oberseite des Knotens nach oben.
  5. Entfernen Sie die obere Abdeckung.
    1. Drücken Sie die Lasche an der Rückseite des Knotens zusammen und halten Sie die Vorderseite des Knotens an der Kante fest. Führen Sie Ihre Finger wie dargestellt in das Loch an der Vorderseite des Knotens ein.
    2. Halten Sie die Lasche gedrückt, um den Knoten stabil zu halten, und trennen Sie die Vorderseite der oberen Abdeckung vom Knoten. Trennen Sie dann die Rückseite der oberen Abdeckung vom Knoten.
    3. Entfernen Sie die obere Abdeckung vom Knoten und legen Sie sie auf einer ebenen, sauberen Oberfläche ab.
      Achtung
      Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, installieren Sie vor dem Einschalten des Servers sowohl die obere als auch die untere Abdeckung. Wenn der Server ohne die Abdeckungen betrieben wird, können die Serverkomponenten beschädigt werden.

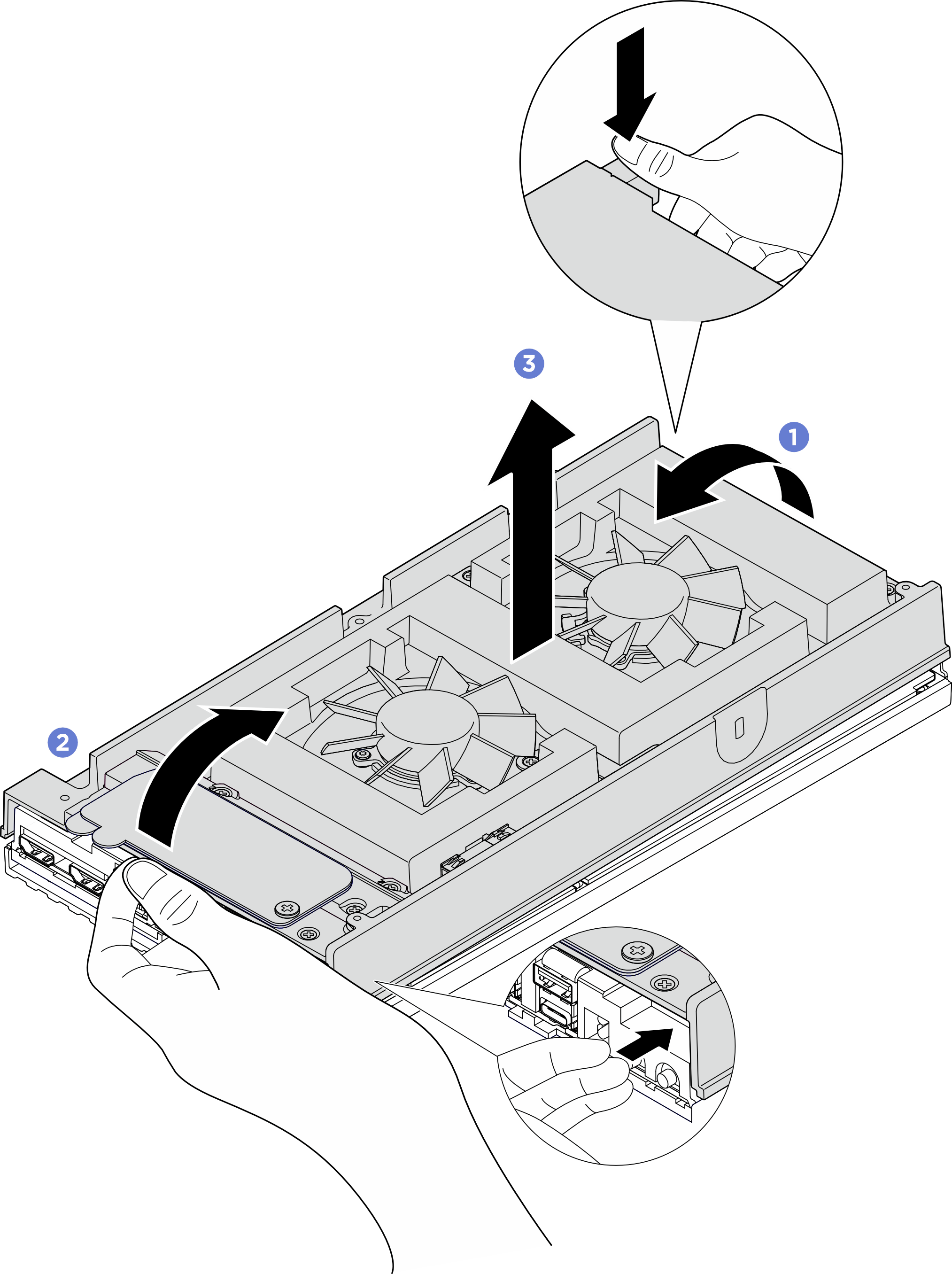

      Abbildung 3. Entfernen der oberen Abdeckung

Nach dieser Aufgabe
  1. Installieren Sie eine Austauscheinheit. Siehe Obere Abdeckung installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
