Untere Abdeckung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die untere Abdeckung zu entfernen.

Zu dieser Aufgabe

S014

VORSICHT

Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.

• Wärmepad-Sätze für die untere Abdeckung. Weitere Informationen finden Sie in den entsprechenden Austauschverfahren.
• Schraube und Schraubendreher
  • Bereiten Sie die folgenden Schraubendreher vor, um sicherzustellen, dass Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können.

    Schraubendrehertyp	Schraubentyp
    PH1-Kreuzschlitzschraubendreher	PH1-Kreuzschlitzschraube
    PH2-Kreuzschlitzschraubendreher	PH2-Kreuzschlitzschraube

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Knoten in einem Gehäuse installiert oder anderweitig befestigt ist, entfernen Sie ihn aus dem Gehäuse oder von der Halterung. Siehe Konfigurationshandbuch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung entfernen.
   2. Falls zutreffend, entfernen Sie die Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung entfernen.
   3. Falls zutreffend, entfernen Sie den Erweiterungssatz. Siehe Erweiterungssatz entfernen.
2. Entfernen Sie die Schrauben von der oberen Abdeckung.
   1. Schieben Sie die Lasche des Lenovo XClarity Controller-Netzwerkzugriffsetiketts vom Knoten nach außen.
   2. Entfernen Sie die vier PH1-Kreuzschlitzschrauben an der oberen Abdeckung. Drehen Sie den Knoten dann um, sodass die Unterseite nach oben zeigt.
      Anmerkung

      • Schieben Sie das Lenovo XClarity Controller-Netzwerkzugriffsetikett wieder zurück, nachdem Sie die darunter liegende Schraube vollständig entfernt haben.

      • Die zu entfernende Schraube ist möglicherweise durch das Lüfterkabel abgedeckt. Ziehen Sie das Lüfterkabel vorsichtig ein wenig heraus, um die Schraube darunter zu entfernen. Führen Sie das Kabel nach Abschluss des Vorgangs wieder ein.

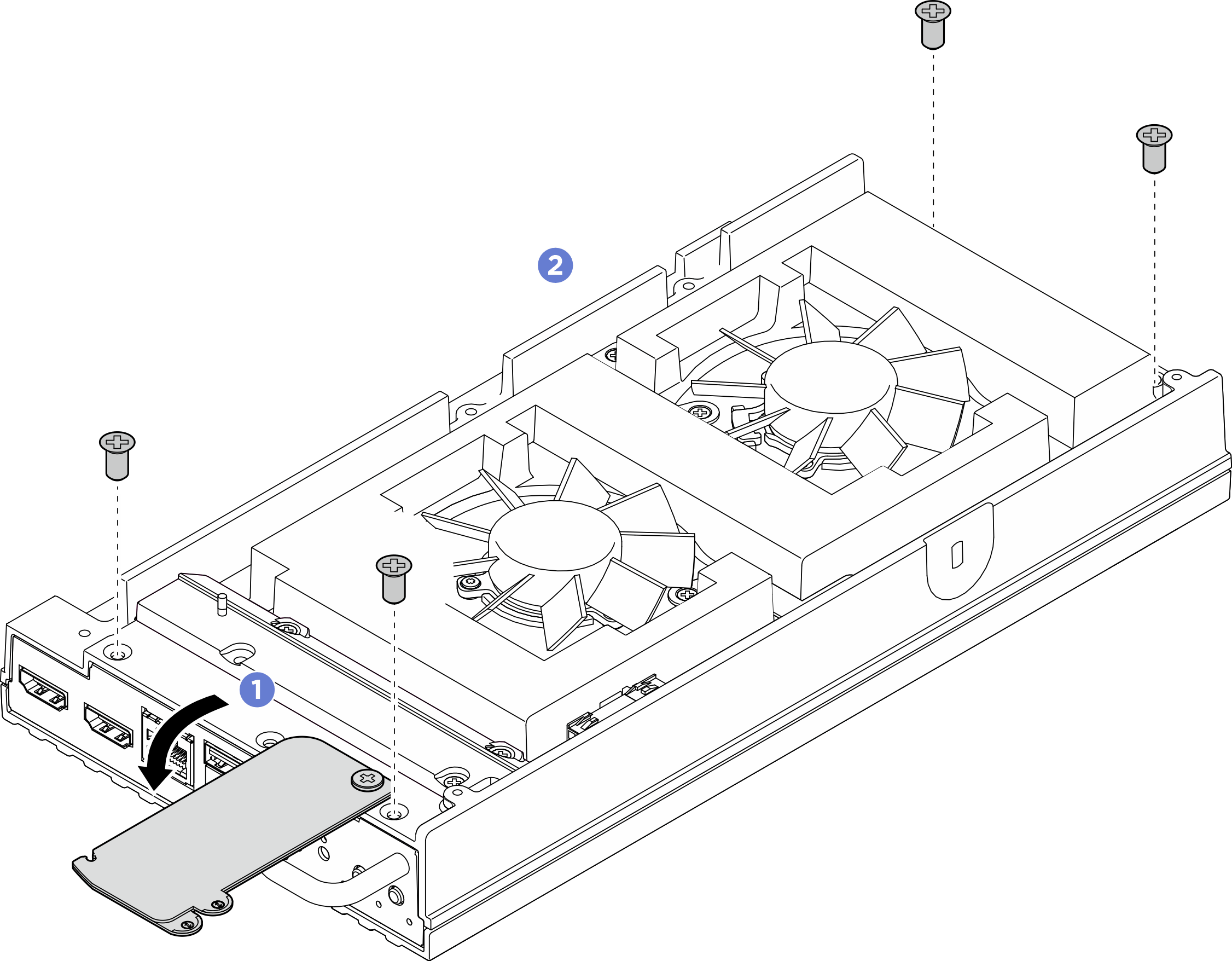

      Abbildung 1. Entfernen der Schrauben von der oberen Abdeckung


3. Entfernen Sie die untere Abdeckung.
   1. Entfernen Sie die beiden PH1-Kreuzschlitzschrauben an der kurzen Seite der unteren Abdeckung.
   2. Entfernen Sie die sechs PH2-Kreuzschlitzschrauben von der langen Seite der unteren Abdeckung.
   3. Halten Sie die blauen Berührungspunkte an der Rückseite des Knotens und den Griff der E/A-Halterung an der Vorderseite des Knotens fest. Ziehen Sie dann die vorderen und hinteren E/A-Halterungen aus dem Knoten.
   4. Heben Sie die untere Abdeckung vom Knoten ab und legen Sie sie auf eine ebene, saubere Oberfläche.
   Achtung

   Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, installieren Sie vor dem Einschalten des Servers sowohl die obere als auch die untere Abdeckung. Wenn der Server ohne die Abdeckungen betrieben wird, können die Serverkomponenten beschädigt werden.

   Abbildung 2. Entfernen der unteren Abdeckung
