ถอดฝาครอบโหนด

ทำตามคำแนะนำในหัวข้อนี้เพื่อถอดฝาครอบด้านล่าง

เกี่ยวกับงานนี้

S014

ข้อควรระวัง

อาจมีระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายอยู่ เฉพาะช่างเทคนิคบริการที่ชำนาญการเท่านั้นจึงจะได้รับอนุญาตให้ถอดฝาครอบที่มีป้ายนี้

S033

ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

เครื่องมือที่จำเป็น

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างและพร้อมใช้งาน เพื่อให้สามารถเปลี่ยนชิ้นส่วนได้อย่างถูกต้อง

• ชุดแผ่นระบายความร้อนสำหรับฝาครอบด้านล่าง ดูข้อมูลเพิ่มเติมในขั้นตอนการเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง
• สกรูและไขควง
  • เตรียมไขควงต่อไปนี้เพื่อให้แน่ใจว่าคุณสามารถติดตั้งและถอดสกรูที่เกี่ยวข้องได้อย่างถูกต้อง

    ประเภทไขควง	ประเภทสกรู
    ไขควงหัวแฉก # 1	สกรูหัวแฉก # 1
    ไขควงหัวแฉก # 2	สกรูหัวแฉก # 2

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• หากโหนดติดตั้งอยู่ในช่องใส่หรือยึดติดมาให้ ให้ถอดโหนดออกจากช่องใส่หรือเมาท์ ดู คู่มือการกำหนดค่า

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
   2. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
   3. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
2. ถอดสกรูออกจากฝาครอบด้านบน
   1. เลื่อนแถบแผ่นป้ายการเข้าถึงเครือข่ายของ Lenovo XClarity Controller ออกจากโหนด
   2. ถอดสกรูหัวแฉก # 1 ทั้งสี่ตัวที่อยู่บนฝาครอบด้านบนออก จากนั้นพลิกโหนดเพื่อหันด้านล่างขึ้น
      หมายเหตุ

      • ตรวจสอบให้แน่ใจว่าได้เลื่อนป้ายการเข้าถึงเครือข่าย Lenovo XClarity Controller กลับเข้าที่เมื่อถอดสกรูด้านล่างออกจนสุดแล้ว

      • สกรูที่จะถอดออกอาจปกคลุมด้วยสายพัดลม ค่อยๆ ดึงสายเคเบิลของพัดลมเพื่อถอดสกรูด้านล่างออก และใส่สายกลับเข้าไปใหม่หลังจากเสร็จสิ้นกระบวนการ

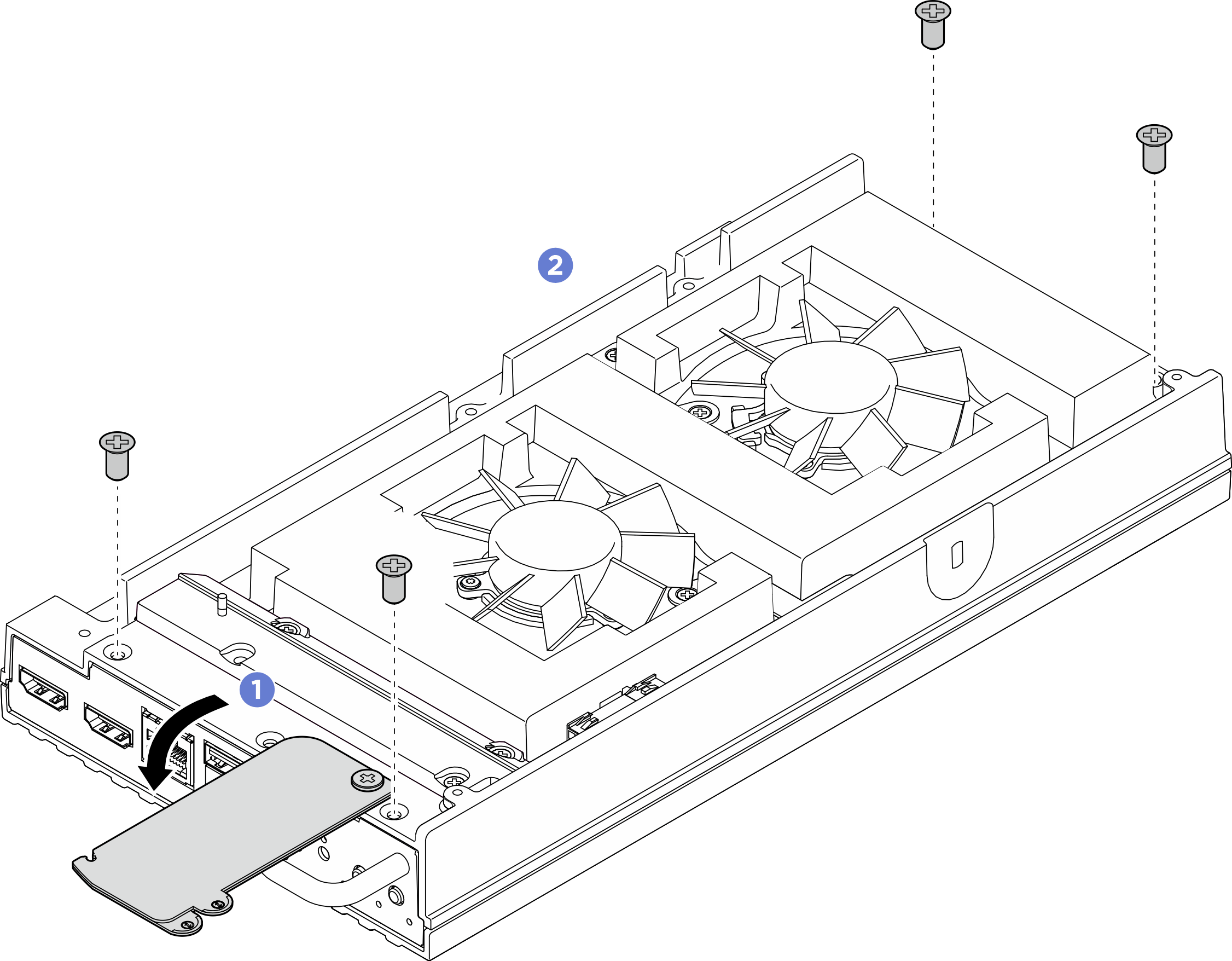

      รูปที่ 1. การถอดสกรูออกจากฝาครอบด้านบน


3. ถอดฝาครอบโหนด
   1. ถอดสกรูหัวแฉก # 1 ทั้งสองตัวที่อยู่บริเวณด้านที่สั้นของฝาครอบด้านล่าง
   2. ถอดสกรูหัวแฉก # 2 ทั้งหกตัวออกจากบริเวณด้านที่ยาวของฝาครอบด้านล่าง
   3. จับจุดสัมผัสสีน้ำเงินที่ด้านหลังของโหนดและที่จับโครงยึด I/O ที่ด้านหน้าของโหนด แล้วดึงโครงยึด I/O ด้านหน้าและด้านหลังออกจากโหนด
   4. ยกฝาครอบด้านล่างออกจากโหนดและวางไว้บนพื้นผิวที่เรียบและสะอาด
   ข้อควรสนใจ

   เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเพียงพอ ให้ติดตั้งฝาครอบด้านบนและฝาครอบด้านล่างก่อนที่จะเปิดเซิร์ฟเวอร์ การใช้งานเซิร์ฟเวอร์โดยที่ถอดฝาครอบออกอาจทำให้ส่วนประกอบของเซิร์ฟเวอร์เสียหาย

   รูปที่ 2. การถอดฝาครอบด้านล่าง
