卸下底盖

按照本节中的说明卸下底盖。

关于本任务

S014
shock hazard
警告
当前电压等级、电流等级和能级可能构成危险。仅限合格的技术服务人员卸下贴有标签的外盖。
S033
240VA shock hazard
警告

当前能级可能构成危险。电压已达到危险等级,如发生金属性短路,可能因热量释放而造成金属喷溅和/或烧伤。

必备工具

请确保您手头有下列必备工具,以便妥善更换组件。
  • 底盖导热垫套件。请参阅各自的更换过程以了解更多信息。
  • 螺钉和螺丝刀
    • 为确保正确安装和卸下相应的螺钉,请准备好以下螺丝刀。
      螺丝刀类型螺钉类型
      1 号十字螺丝刀1 号十字螺钉
      2 号十字螺丝刀2 号十字螺钉
注意

过程

  1. 为本任务做好准备。
    1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩
    2. 如果适用,请卸下扩展填充件。请参阅卸下扩展填充件
    3. 如果适用,请卸下扩展填充件。请参阅卸下扩展套件
  2. 从顶盖上卸下螺钉。
    1. 将 Lenovo XClarity Controller 网络访问标签卡向外从节点中滑出。
    2. 卸下顶盖上的四颗 1 号十字螺钉;然后将节点翻转,使背面朝上。
      • 完全卸下下面的螺钉后,确保将 Lenovo XClarity Controller 网络访问标签回复原位。

      • 要卸下的螺钉可能被风扇线缆覆盖,需轻轻向外拉出线缆露出螺钉,卸下螺钉后再将线缆放回原处。

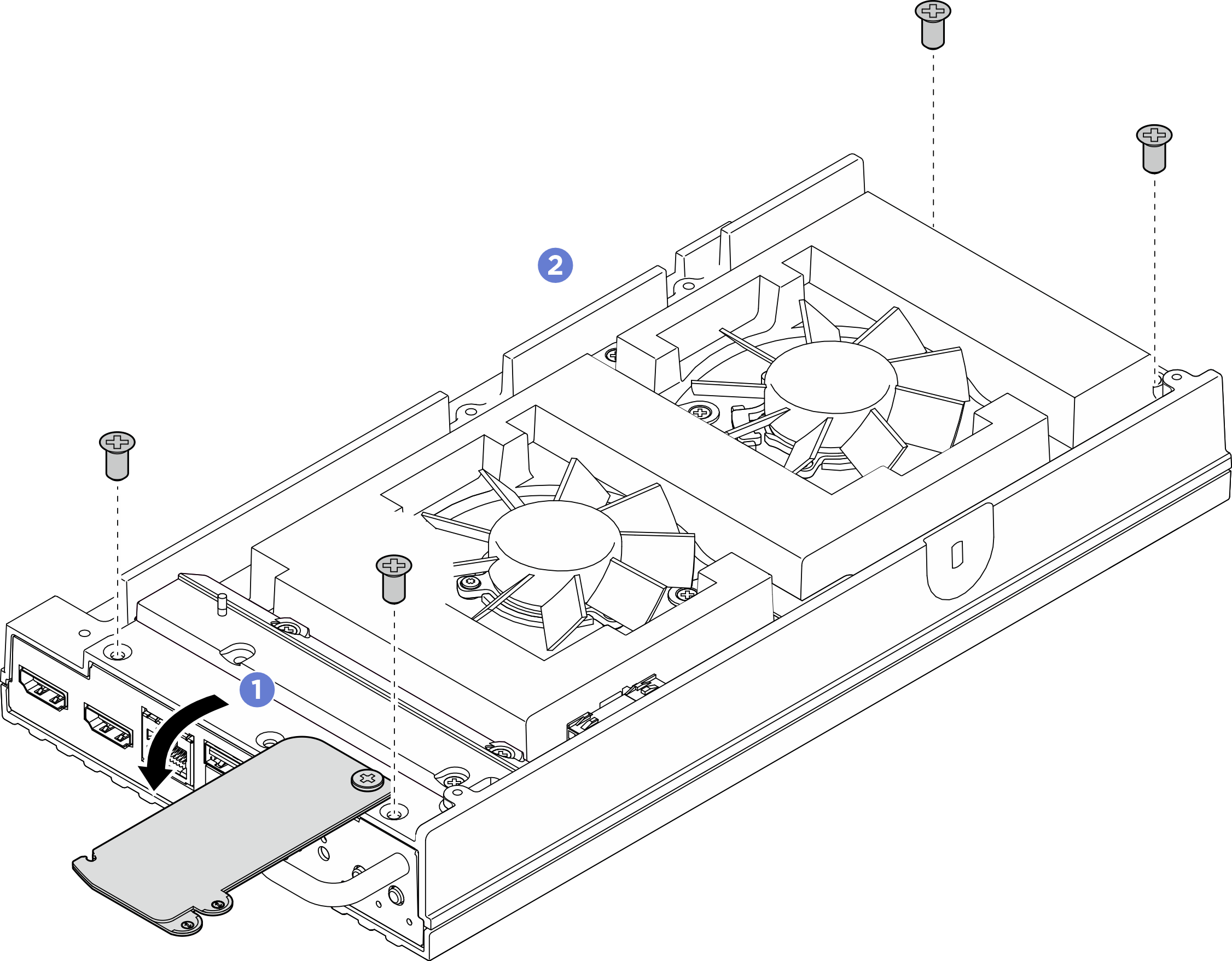

      图 1. 从顶盖上卸下螺钉

  3. 卸下底盖。
    1. 卸下底盖短边一侧的两颗 1 号十字螺钉。
    2. 卸下底盖长边一侧的六颗 2 号十字螺钉。
    3. 握住节点后部的蓝色操作点和前部的 I/O 支架手柄,然后将前后 I/O 支架从节点中拉出。
    4. 向上提起底盖使其脱离节点,并将其放置在平坦清洁的表面上。
    注意
    为确保系统充分散热,请在打开服务器电源之前安装顶盖和底盖。卸下顶盖和底盖后运行服务器可能会损坏服务器组件。
    图 2. 卸下底盖

完成之后
  1. 安装替换单元。请参阅安装底盖

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
