Снятие верхнего кожуха

В этом разделе приведены инструкции по снятию верхнего кожуха.

Об этой задаче

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Необходимые инструменты

Убедитесь в наличии перечисленных ниже необходимых инструментов для правильной замены компонента.

• Комплекты термолистов верхнего кожуха. Дополнительные сведения см. в соответствующих процедурах замены.
• Винты и отвертки
  • Подготовьте следующие отвертки, чтобы правильно установить и снять соответствующие винты.

    Тип отвертки	Тип винта
    Крестообразная отвертка № 1	Винт с крестообразным шлицем № 1
    Крестообразная отвертка № 2	Винт с крестообразным шлицем № 2

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
   2. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
   3. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
2. Отверните винты с верхнего кожуха.
   1. Выдвиньте язычок с этикеткой доступа к сети Lenovo XClarity Controller из узла.
   2. Отверните четыре винта с крестообразным шлицем №2, расположенные на короткой стороне верхнего кожуха.
   3. Отверните четыре винта с крестообразным шлицем №1, расположенные на длинной стороне верхнего кожуха, затем переверните узел так, чтобы нижняя сторона была обращена вверх.
      Прим.

      • После полного извлечения винта под этикеткой доступа к сети Lenovo XClarity Controller не забудьте вернуть ее на место.

      • Винт, который требуется извлечь, может быть закрыт кабелем вентилятора. Осторожно потяните за кабель вентилятора, чтобы извлечь винт под ним, и положите кабель на место по завершении процесса.

      Рис. 1. Снятие винтов с верхнего кожуха

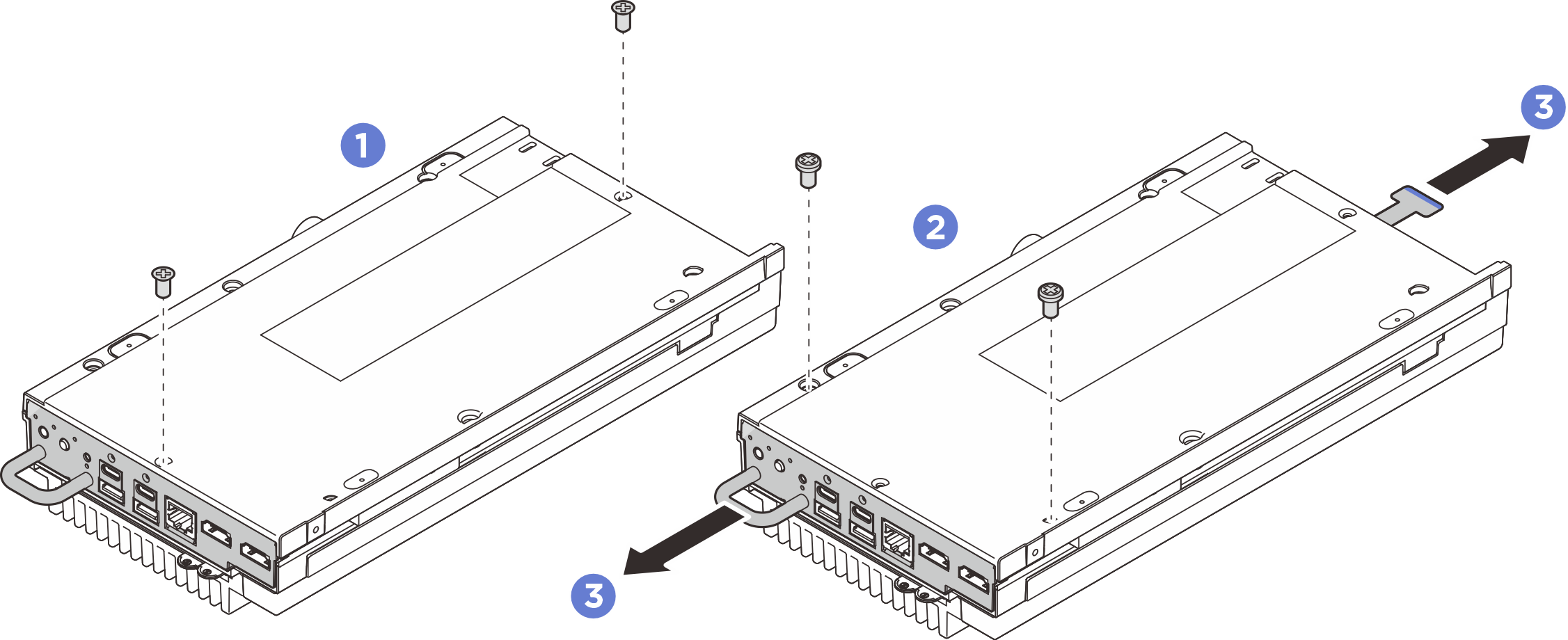

3. Снимите переднюю и заднюю скобы ввода-вывода.
   1. Ослабьте два винта с крестообразным шлицем №1, расположенные на короткой стороне нижнего кожуха.
   2. Ослабьте два винта с крестообразным шлицем №2, расположенные на длинной стороне нижнего кожуха.
   3. Удерживая синие контактные точки на задней стороне узла и ручку скобы ввода-вывода на передней стороне узла, снимите переднюю и заднюю скобы ввода-вывода с узла.
   Рис. 2. Снятие передней и задней скоб ввода-вывода


4. Переверните узел так, чтобы верхняя сторона была обращена вверх.

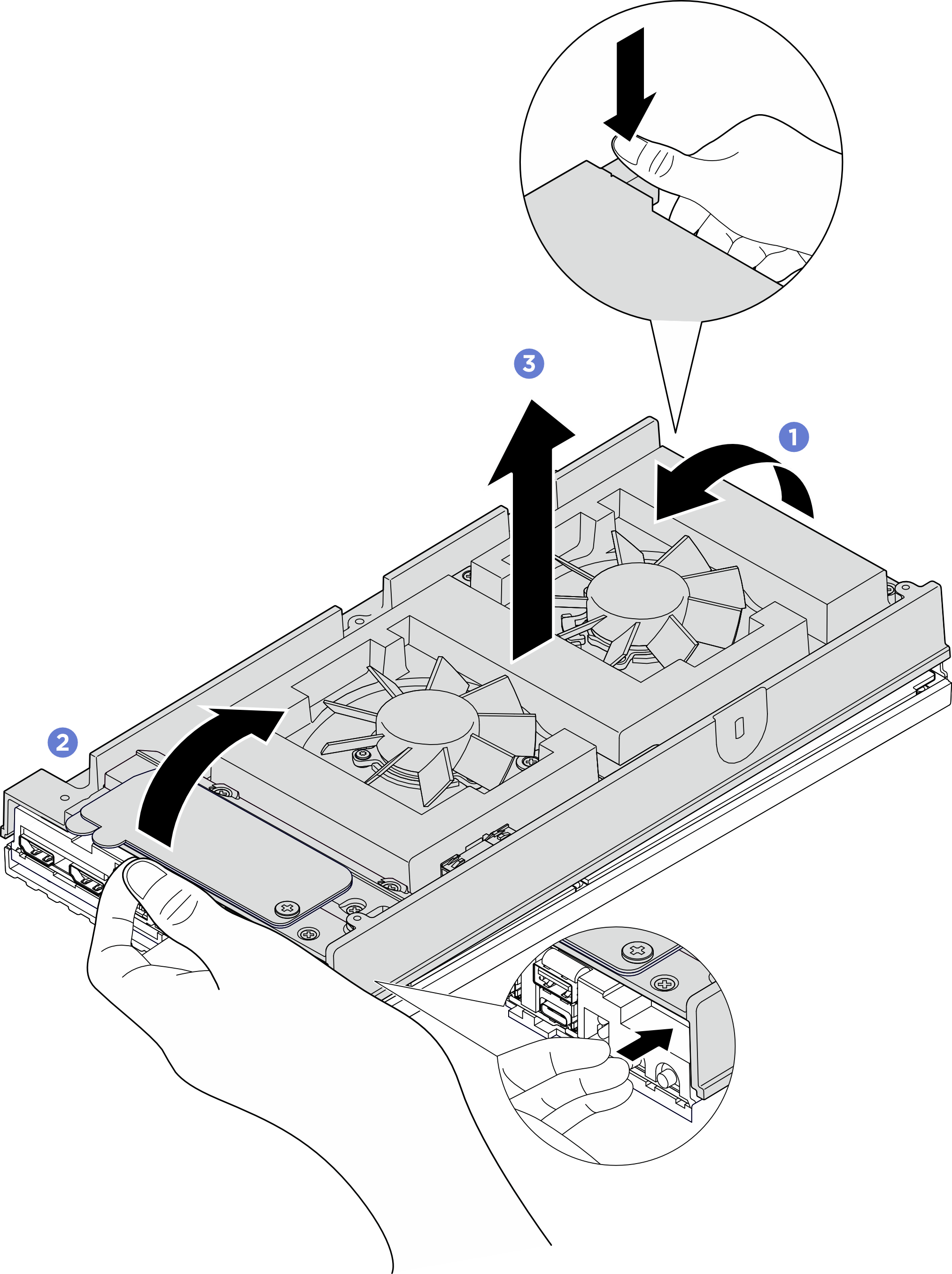

5. Снимите верхний кожух.
   1. Положите большой палец правой руки на заднюю сторону язычка узла и удерживайте переднюю сторону узла за край левой рукой. Нажимая на язычок узла большим пальцем правой руки, одновременно поднимайте заднюю сторону верхнего кожуха до ее полного освобождения.
      Прим.

      Чтобы было легче отделить верхний кожух от сервера, вставьте пальцы левой руки в предварительно вырезанное отверстие на передней панели сервера, как показано на рисунке.
   2. Аккуратно поднимите переднюю сторону верхнего кожуха, чтобы кожух полностью отделился от сервера.
   3. Снимите верхний кожух с сервера и положите его на ровную чистую поверхность.
      Внимание

      Чтобы обеспечить достаточное охлаждение системы, перед включением сервера установите верхний и нижний кожухи. Использование сервера без кожухов может привести к повреждению его компонентов.

      Рис. 3. Снятие верхнего кожуха
