Installazione della scheda MicroSD

Seguire le istruzioni riportate in questa sezione per installare la scheda MicroSD.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

  1. Individuare il socket MicroSD sulla scheda di sistema. Vedere Connettori della scheda di sistema.
  2. Installare la scheda MicroSD.
    1. Posizionare la scheda MicroSD nel socket.
    2. Chiudere il coperchio del socket.
    3. Fare scorrere il coperchio del socket nella posizione di blocco.

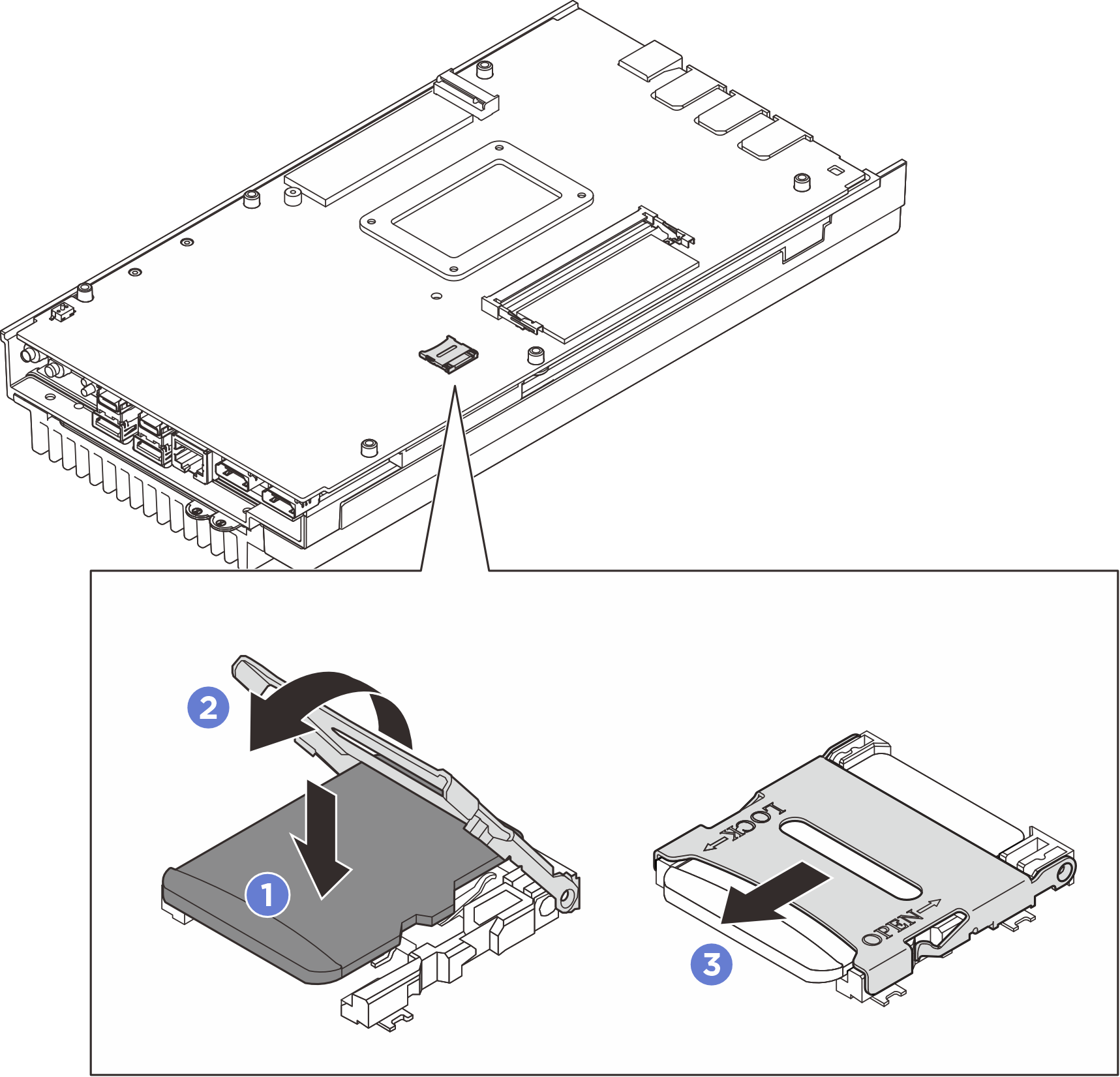

    Figura 1. Installazione della scheda MicroSD

Dopo aver terminato

  1. Installare il coperchio inferiore. Vedere Installazione del coperchio inferiore.
  2. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  3. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  4. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
