Vordere Rückwandplatine für 2,5-Zoll-Laufwerke entfernen

Mithilfe dieser Informationen können Sie eine Rückwandplatine für vier, acht oder zehn 2,5‑Zoll-Hot-Swap-Laufwerke entfernen.

Zu dieser Aufgabe

Im Folgenden wird beschrieben, wie Sie eine Rückwandplatine für zehn 2,5-Zoll-Hot-Swap-Laufwerke entfernen. Die Rückwandplatine für vier oder acht 2,5-Zoll-Hot-Swap-Laufwerke kann auf dieselbe Weise entfernt werden.

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
  2. Entfernen Sie alle installierten Laufwerke und Abdeckblenden für Laufwerke von den Laufwerkpositionen. Siehe 2,5-/3,5‑Zoll-Hot-Swap-Laufwerk entfernen.
  3. Ziehen Sie die Kabel von der Rückwandplatine ab. Siehe Interne Kabelführung. Wenn die Kabelanschlüsse über Staubschutzkappen verfügen, stecken Sie diese wieder auf.
  4. Fassen Sie nun die Rückwandplatine an und ziehen Sie sie vorsichtig aus dem Gehäuse.

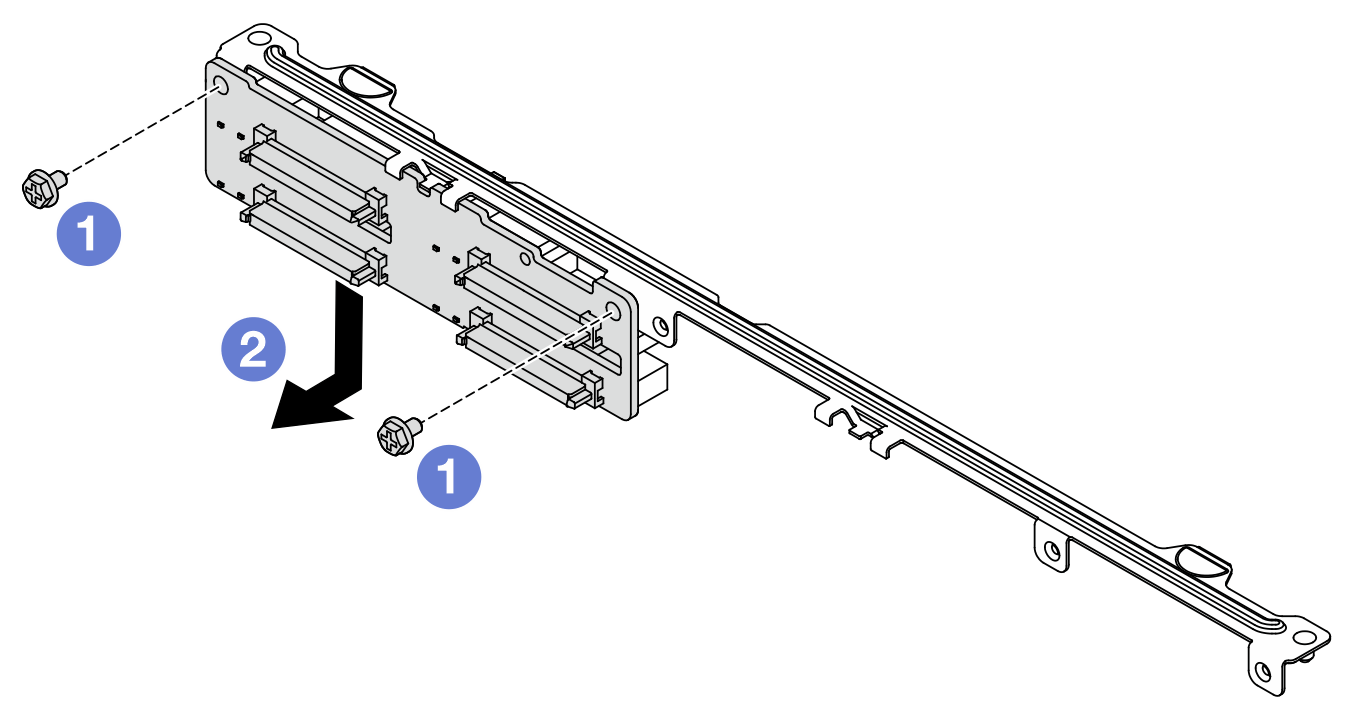

    Abbildung 1. Entfernen der Rückwandplatine für zehn 2,5-Zoll-Hot-Swap-Laufwerke
    Removal of backplane for ten 2.5-inch hot-swap drives

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
