Rimozione del backplane dell'unità anteriore da 2,5"

Utilizzare queste informazioni per rimuovere il backplane per quattro, otto o dieci unità hot-swap da 2,5".

Informazioni su questa attività

Nelle seguenti informazioni viene descritto come rimuovere il backplane per dieci e quattro unità hot-swap da 2,5". Con la stessa procedura è possibile rimuovere il backplane per otto unità hot-swap da 2,5".

Attenzione

  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  2. Rimuovere tutte le unità installate e gli elementi di riempimento delle unità dai vani delle unità. Vedere Rimozione di un'unità hot-swap da 2,5"/3,5".
  3. Scollegare i cavi dal backplane. Vedere Instradamento dei cavi interni. Se i connettori dei cavi dispongono di cappucci antipolvere, assicurarsi di riposizionarli.
  4. Afferrare il backplane ed estrarlo dallo chassis con cautela.
    Figura 1. Rimozione del backplane per dieci unità hot-swap da 2,5"
    Removal of backplane for ten 2.5-inch hot-swap drives

  5. Rimuovere il backplane dalla staffa.

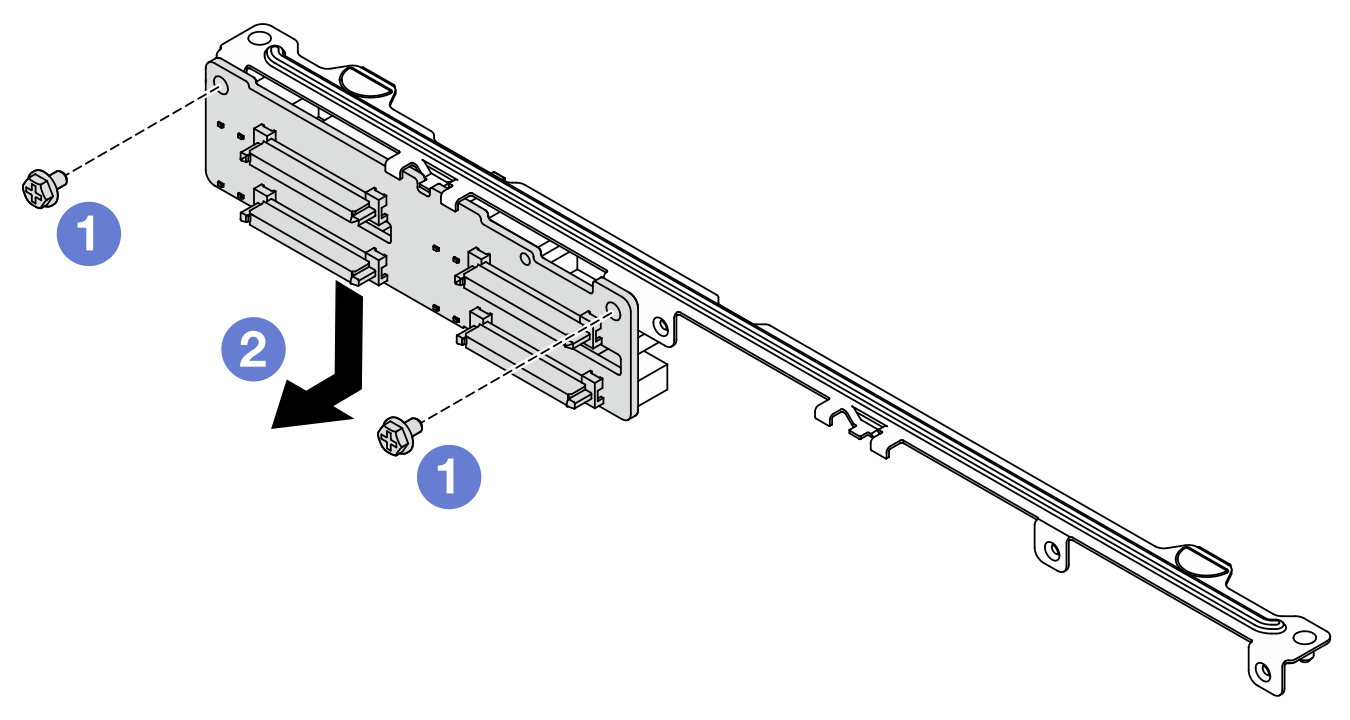

    Figura 2. Rimozione di un backplane

    1. Allentare le due viti che bloccano la staffa.
    2. Fare scorrere il backplane verso il basso e rimuoverlo come illustrato in precedenza.
    Nota
    La rimozione del backplane dell'unità a 4 vani da 2,5" con una staffa corta è la stessa.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Video dimostrativo

Guardare la procedura su YouTube
