Gehäuse mit E3.S-Laufwerkpositionen
Verwenden Sie die Teileliste in diesem Abschnitt, um die verfügbaren Komponenten für Servermodelle mit E3.S-Laufwerkpositionen an der Vorderseite zu ermitteln.
Navigieren Sie zu Lenovo Support für Rechenzentrum und geben Sie den Modellnamen oder den Maschinentyp Ihres Servers in der Suchleiste ein, um zur Support-Seite zu gelangen.
Klicken Sie auf .
Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.
Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.
T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.
FRU: Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit. FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
C: Verbrauchsmaterial und Strukturteile. Für den Erwerb und Austausch von Verbrauchsmaterial und Strukturteilen ist der Kunde verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.

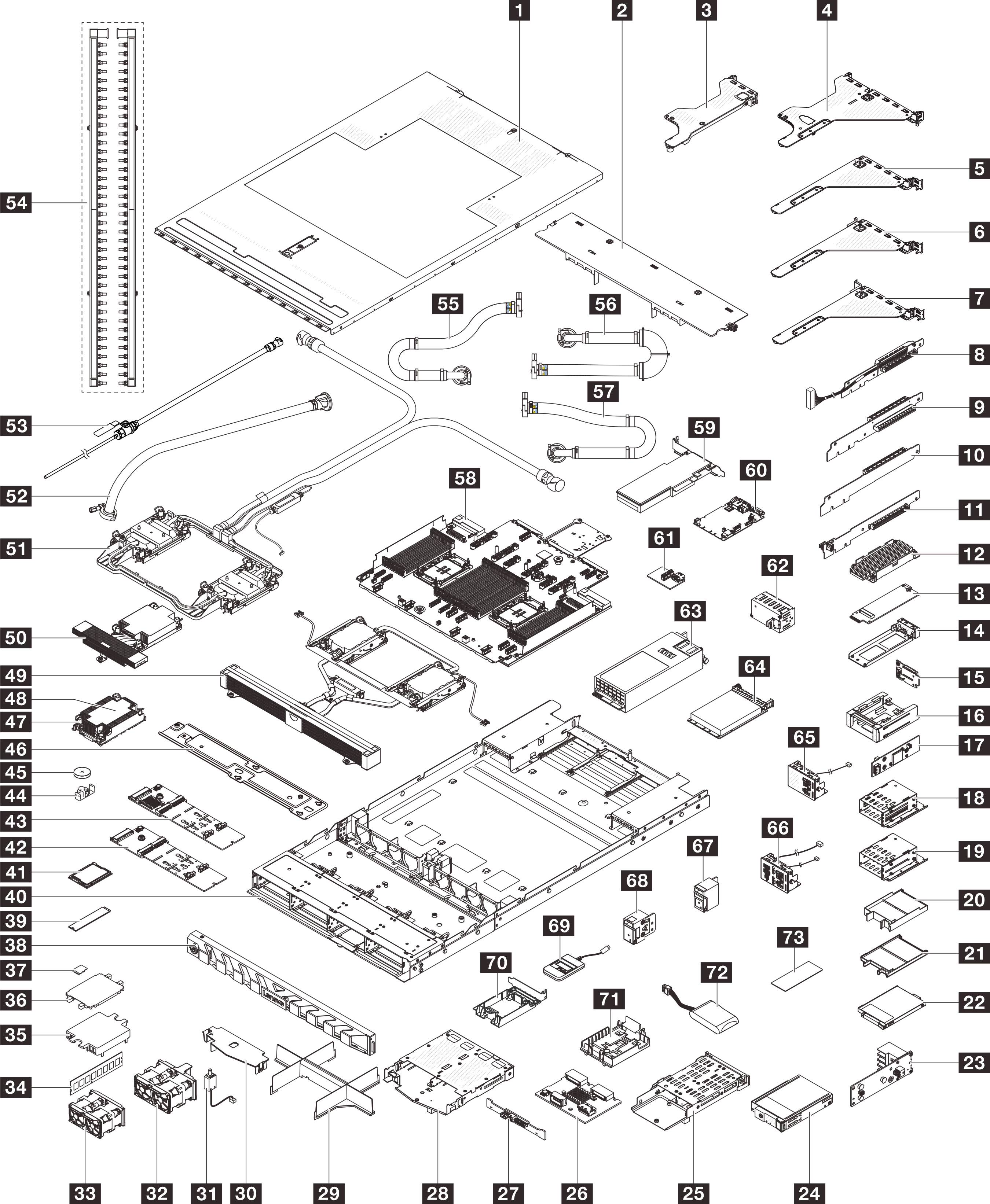

| Beschreibung | Typ | Beschreibung | Typ |
|---|---|---|---|
| 1 Obere Abdeckung | T1 | 2 Luftführung | T1 |
| 3 Adapterhalterung (flach, LP) | T1 | 4 Adapterhalterung (flach, volle Höhe, LP-FH) | T1 |
| 5 Adapterhalterung (volle Höhe, FH) | T1 | 6 Adapterhalterung (volle Höhe, FH) | T1 |
| 7 Adapterhalterung an der Rückseite (volle Höhe, FH) | T1 | 8 Adapterkarte 2–1 | T2 |
| 9 Adapterkarte 2–2 | T1 | 10 Adapterkarte 3 | T1 |
| 11 Adapterkarte 1 | T1 | 12 M.2-Kühlkörper | F |
| 13 M.2-Interposer | T2 | 14 M.2-Laufwerkhalterung | C |
| 15 Vordere M.2-Boot-Rückwandplatine | T2 | 16 Vorderes M.2-Gehäuse | T1 |
| 17 Vordere M.2-Controllerplatine | T2 | 18 E3.S-1T-Laufwerkhalterung | T1 |
| 19 E3.S-2T-Laufwerkhalterung | T1 | 20 Abdeckblende für E3.S-2T-Laufwerk | T1 |
| 21 Abdeckblende für E3.S-1T-Laufwerk | T1 | 22 E3.S-1T-Laufwerk | T1 |
| 23 E3.S-Rückwandplatine | T2 | 24 E3.S-2T-CMM | T1 |
| 25 Hinteres M.2-Gehäuse | T1 | 26 Hintere M.2-Rückwandplatine | T2 |
| 27 Hintere Rückwandplatine für 2 x 2,5‑Zoll-Laufwerke | T2 | 28 Hintere 2 x 2,5‑Zoll-Laufwerkhalterung | T1 |
| 29 Abdeckblende für Prozessor- und Kühlkörpermodul | C | 30 Luftführung der hinteren 2 x 2,5-Zoll-Laufwerkhalterung | T1 |
| 31 Schalter gegen unbefugten Zugriff | T1 | 32 Systemlüfterpack (Standard/Hochleistung) | T1 |
| 33 Systemlüfterpack (Ultra) | T1 | 34 Speichermodul | T1 |
| 35 Kühlplattenabdeckung | C | 36 Prozessorsockelabdeckung | C |
| 37 microSD-Karte | T1 | 38 Sicherheitsfrontblende | T1 |
| 39 M.2-Laufwerk | T1 | 40 Gehäuse | FRU |
| 41 Prozessor | FRU | 42 M.2 Nicht-RAID-NVMe-Rückwandplatine mit 2 Positionen | T2 |
| 43 M.2 RAID-SATA/NVMe-Rückwandplatine mit 2 Positionen | T2 | 44 M.2-Halterung | T1 |
| 45 CMOS-Batterie | C | 46 Kühlerhalterung | T1 |
| 47 PEEK-Mutter am Kühlkörper | T2 | 48 Standardkühlkörper | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 Hochleistungskühlkörper | FRU |
| 51 Processor Neptune Core Module | FRU | 52 Zwischengeschalteter 42U-Schlauchsatz | FRU |
| 53 Ablasssatz | FRU | 54 Leitungen | FRU |
| 55 Rackinterner 42U/48U-Verbindungsschlauch (Rücklaufseite) | T1 | 56 Rackinterner 42U-Verbindungsschlauch (Zulaufseite) | FRU |
| 57 Rackinterner 48U-Verbindungsschlauch (Zulaufseite) | FRU | 58 Prozessorplatine | FRU |
| 59 PCIe-Adapter | T1 | 60 System-E/A-Platine | FRU |
| 61 USB-E/A-Platine | T1 | 62 Abdeckblende für Netzteileinheit | C |
| 63 Netzteileinheit | T1 | 64 OCP-Modul | T1 |
| 65 E/A-Modul an der Vorderseite (1) | T2 | 66 E/A-Modul an der Vorderseite (2) | T1 |
| 67 Rack-Verriegelung (rechts) | T1 | 68 Rack-Verriegelung (links) | T1 |
| 69 Externes Diagnosegerät | T1 | 70 Halterung für RAID-Flash-Stromversorgungsmodul (in Adapterhalterung) | T1 |
| 71 Halterung für RAID-Flash-Stromversorgungsmodul (am Gehäuse) | T1 | 72 RAID-Flash-Stromversorgungsmodul | T1 |
| 73 M.2-Wärmepad | FRU |
