Chasis de bahía de unidad E3.S
Utilice la lista de piezas en esta sección para identificar los componentes disponibles para sus modelos de servidor con bahías de unidad frontales E3.S.
Vaya a Soporte del Centro de Datos de Lenovo e introduzca el nombre del modelo o el tipo de equipo de su servidor en la barra de búsqueda para acceder a la página de soporte.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
FRU: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y sustitución de las piezas consumibles y estructurales es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

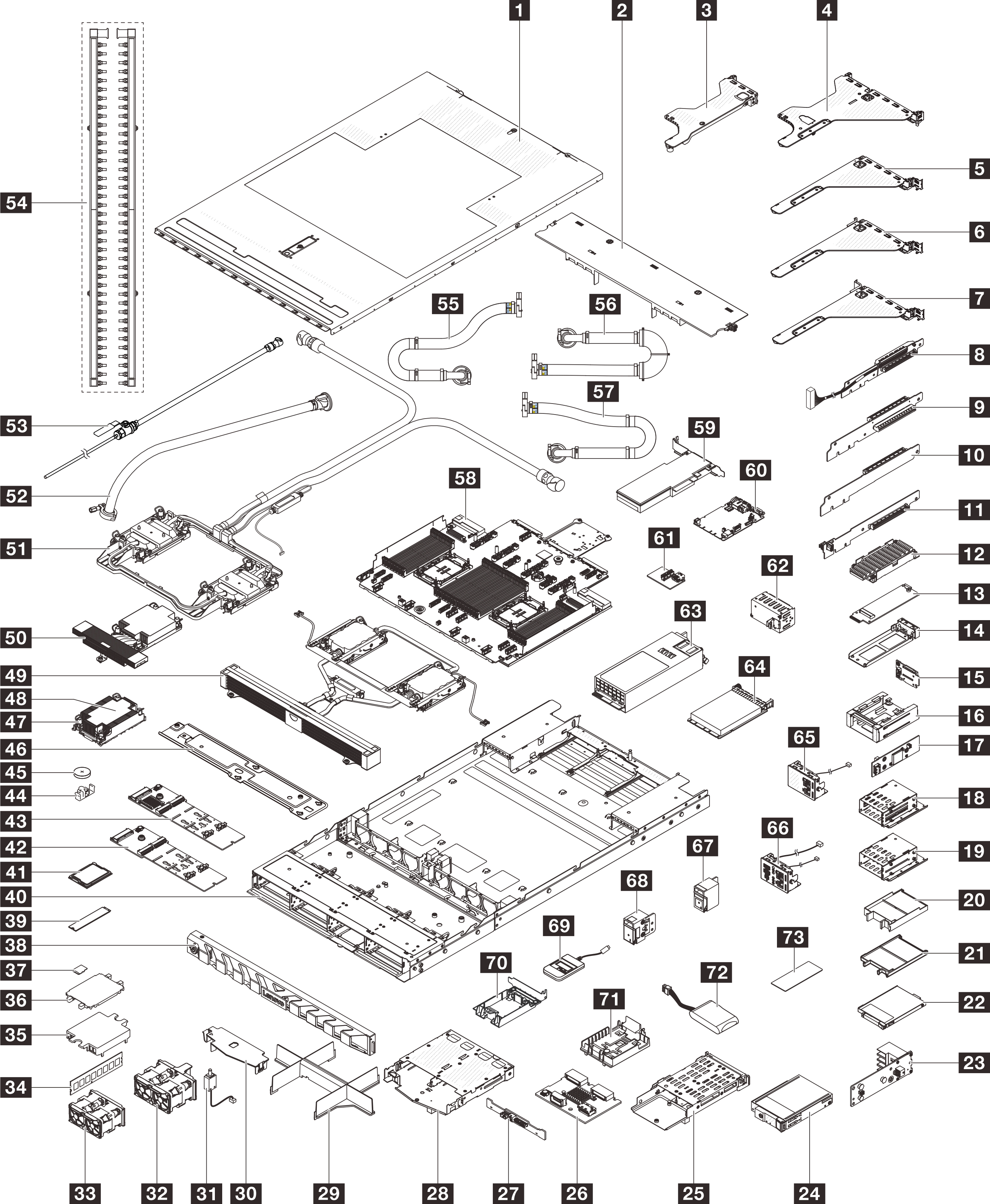

| Descripción | Tipo | Descripción | Tipo |
|---|---|---|---|
| 1 Cubierta superior | T1 | 2 Deflector de aire | T1 |
| 3 Abrazadera de expansión (bajo perfil, LP) | T1 | 4 Abrazadera de expansión (bajo perfil, altura completa, LP-FH) | T1 |
| 5 Abrazadera de expansión (altura completa, FH) | T1 | 6 Abrazadera de expansión (altura completa, FH) | T1 |
| 7 Soporte de expansión posterior (altura completa, FH) | T1 | 8 Tarjeta de expansión 2–1 | T2 |
| 9 Tarjeta de expansión 2–2 | T1 | 10 Tarjeta de expansión 3 | T1 |
| 11 Tarjeta de expansión 1 | T1 | 12 Disipador de calor M.2 | F |
| 13 Tarjeta de interposición M.2 | T2 | 14 Bandeja de la unidad M.2 | C |
| 15 Placa posterior de arranque M.2 frontal | T2 | 16 Compartimiento M.2 frontal | T1 |
| 17 Placa controladora M.2 frontal | T2 | 18 Compartimiento de la unidad E3.S 1T | T1 |
| 19 Compartimiento de la unidad E3.S 2T | T1 | 20 Relleno de unidad E3.S 2T | T1 |
| 21 Relleno de unidad E3.S 1T | T1 | 22 Unidad E3.S 1T | T1 |
| 23 Placa posterior E3.S | T2 | 24 CMM E3.S 2T | T1 |
| 25 Compartimiento M.2 posterior | T1 | 26 Placa posterior M.2 trasera | T2 |
| 27 Placa posterior de unidad de 2 unidades de 2,5" | T2 | 28 Compartimiento de unidad posterior de 2 unidades de 2,5" | T1 |
| 29 Relleno de módulo de procesador y disipador de calor | C | 30 Deflector de aire del compartimiento de la unidad posterior de 2 unidades de 2,5" | T1 |
| 31 Conmutador de intrusión | T1 | 32 Paquete de ventiladores del sistema (estándar/rendimiento) | T1 |
| 33 Paquete de ventiladores del sistema (ultra) | T1 | 34 Módulo de memoria | T1 |
| 35 Cubierta de la placa de frío | C | 36 Cubierta del zócalo del procesador | C |
| 37 Tarjeta MicroSD | T1 | 38 Marco biselado de seguridad | T1 |
| 39 Unidad M.2 | T1 | 40 Chasis | FRU |
| 41 Procesador | FRU | 42 Placa posterior M.2 de 2 bahías no RAID NVMe | T2 |
| 43 Placa posterior M.2 de 2 bahías RAID SATA/NVMe | T2 | 44 Elemento de sujeción M.2 | T1 |
| 45 Batería CMOS | C | 46 Soporte para el radiador | T1 |
| 47 Tuerca de PEEK del disipador de calor | T2 | 48 Disipador de calor estándar | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 Disipador de calor de rendimiento | FRU |
| 51 Processor Neptune Core Module | FRU | 52 Kit de mangueras en hilera de 42U | FRU |
| 53 Conjunto de purga | FRU | 54 Múltiples | FRU |
| 55 Manguera de conexión en bastidor 42U/48U (lado de retorno) | T1 | 56 Manguera de conexión en bastidor de 42U (lado de suministro) | FRU |
| 57 Manguera de conexión en bastidor de 48U (lado de suministro) | FRU | 58 Placa del procesador | FRU |
| 59 Adaptador PCIe | T1 | 60 Placa de E/S del sistema | FRU |
| 61 Placa de E/S USB | T1 | 62 Relleno de unidad de fuente de alimentación | C |
| 63 Unidad de fuente de alimentación | T1 | 64 Módulo OCP | T1 |
| 65 Módulo de E/S frontal (1) | T2 | 66 Módulo de E/S frontal (2) | T1 |
| 67 Pestillo del bastidor (derecho) | T1 | 68 Pestillo del bastidor (izquierdo) | T1 |
| 69 Auricular de diagnóstico externo | T1 | 70 Soporte del módulo de alimentación flash RAID (en la abrazadera de expansión) | T1 |
| 71 Soporte del módulo de alimentación flash RAID (en el chasis) | T1 | 72 Módulo de alimentación flash RAID | T1 |
| 73 Almohadilla térmica M.2 | FRU |
