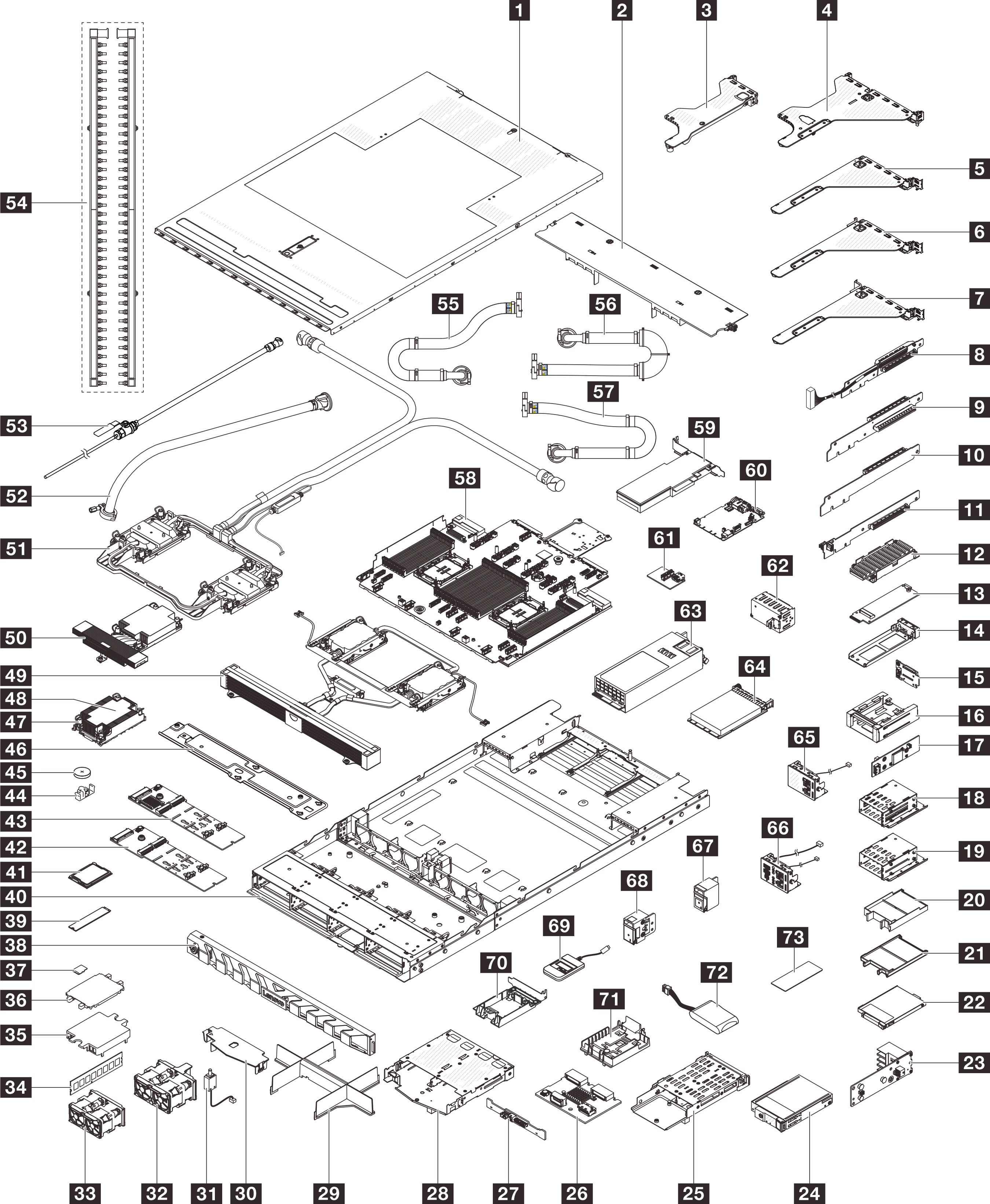

Рама с отсеками для дисков E3.S
Воспользуйтесь списком комплектующих в этом разделе, чтобы определить все компоненты, доступные для моделей серверов с передними отсеками для дисков E3.S.
Перейдите на Поддержки Центра обработки данных Lenovo и введите название модели или тип компьютера сервера в строке поиска, чтобы перейти на страницу поддержки.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1. Узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2. Узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
FRU. Сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C. Расходные компоненты и элементы конструкции. Ответственность за покупку и замену расходных элементов и элементов конструкции несет пользователь. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.
| Описание | Тип | Описание | Тип |
|---|---|---|---|
| 1 Верхний кожух | T1 | 2 Дефлектор | T1 |
| 3 Скоба платы-адаптера Riser (низкопрофильная, LP) | T1 | 4 Скоба платы-адаптера Riser (низкопрофильная, максимальной высоты, LP-FH) | T1 |
| 5 Скоба платы-адаптера Riser (максимальной высоты, FH) | T1 | 6 Скоба платы-адаптера Riser (максимальной высоты, FH) | T1 |
| 7 Скоба задней платы-адаптера Riser (максимальной высоты, FH) | T1 | 8 Плата-адаптер Riser 2–1 | T2 |
| 9 Плата-адаптер Riser 2–2 | T1 | 10 Плата-адаптер Riser 3 | T1 |
| 11 Плата-адаптер Riser 1 | T1 | 12 Радиатор M.2 | F |
| 13 Интерпозер M.2 | T2 | 14 Лоток для диска M.2 | C |
| 15 Передняя объединительная панель загрузки M.2 | T2 | 16 Передний отсек M.2 | T1 |
| 17 Передняя плата контроллера M.2 | T2 | 18 Отсек для дисков E3.S 1T | T1 |
| 19 Отсек для дисков E3.S 2T | T1 | 20 Заглушка диска E3.S 2T | T1 |
| 21 Заглушка диска E3.S 1T | T1 | 22 Диск E3.S 1T | T1 |
| 23 Объединительная панель E3.S | T2 | 24 CMM E3.S 2T | T1 |
| 25 Задний отсек M.2 | T1 | 26 Задняя объединительная панель M.2 | T2 |
| 27 Задняя объединительная панель с 2 отсеками для 2,5-дюймовых дисков | T2 | 28 Задний отсек для двух 2,5-дюймовых дисков | T1 |
| 29 Заглушка модуля процессора и радиатора | C | 30 Дефлектор заднего отсека для двух 2,5-дюймовых дисков | T1 |
| 31 Датчик вмешательства | T1 | 32 Блок вентиляторов компьютера (стандартный/повышенной мощности) | T1 |
| 33 Блок вентиляторов компьютера (сверхвысокой мощности) | T1 | 34 Модуль памяти | T1 |
| 35 Кожух платы охлаждения | C | 36 Кожух сокета процессора | C |
| 37 Карта MicroSD | T1 | 38 Защитная панель | T1 |
| 39 Диск M.2 | T1 | 40 Рама | FRU |
| 41 Процессор | FRU | 42 Объединительная панель с 2 отсеками для дисков M.2 NVMe, отличных от RAID | T2 |
| 43 Объединительная панель с 2 отсеками для дисков M.2 SATA/NVMe RAID | T2 | 44 Фиксатор M.2 | T1 |
| 45 Батарейка CMOS | C | 46 Держатель радиатора | T1 |
| 47 Гайка PEEK радиатора | T2 | 48 Стандартный радиатор | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 Радиатор повышенной мощности | FRU |
| 51 Processor Neptune Core Module | FRU | 52 Комплект шлангов для внутрирядной системы 42U | FRU |
| 53 Комплект отводной трубки | FRU | 54 Коллекторы | FRU |
| 55 Соединительный шланг для внутристоечной системы 42U/48U (на стороне возврата) | T1 | 56 Соединительный шланг для внутристоечной системы 42U (на стороне подачи) | FRU |
| 57 Соединительный шланг для внутристоечной системы 48U (на стороне подачи) | FRU | 58 Процессорная плата | FRU |
| 59 Адаптер PCIe | T1 | 60 Системная плата ввода-вывода | FRU |
| 61 Плата ввода-вывода USB | T1 | 62 Заглушка модуля блока питания | C |
| 63 Модуль блока питания | T1 | 64 Модуль OCP | T1 |
| 65 Передний модуль ввода-вывода (1) | T2 | 66 Передний модуль ввода-вывода (2) | T1 |
| 67 Защелка стойки (правая) | T1 | 68 Защелка стойки (левая) | T1 |
| 69 Внешний диагностический прибор | T1 | 70 Держатель модуля питания флэш-памяти RAID (в скобе платы-адаптера Riser) | T1 |
| 71 Держатель модуля питания флэш-памяти RAID (в раме) | T1 | 72 Модуль питания флэш-памяти RAID | T1 |
| 73 Термолист M.2 | FRU |
