E3.S 機槽機箱

使用本節的零件清單來識別配備 E3.S 前方機槽的伺服器型號可用的每個元件。

如需訂購零件的相關資訊：

  1. 前往 Lenovo 數據中心支援，然後在搜尋列中輸入您的伺服器型號或機型，以瀏覽至支援頁面。

  2. 按一下 Parts（零件）。

  3. 輸入序號以檢視伺服器的零件清單。

強烈建議您在購買任何新零件之前，先使用 Lenovo Capacity Planner 來檢查伺服器的電源摘要資料。

註
視型號而定，您的伺服器看起來可能與圖例稍有不同。部分零件僅供特定機型選配。

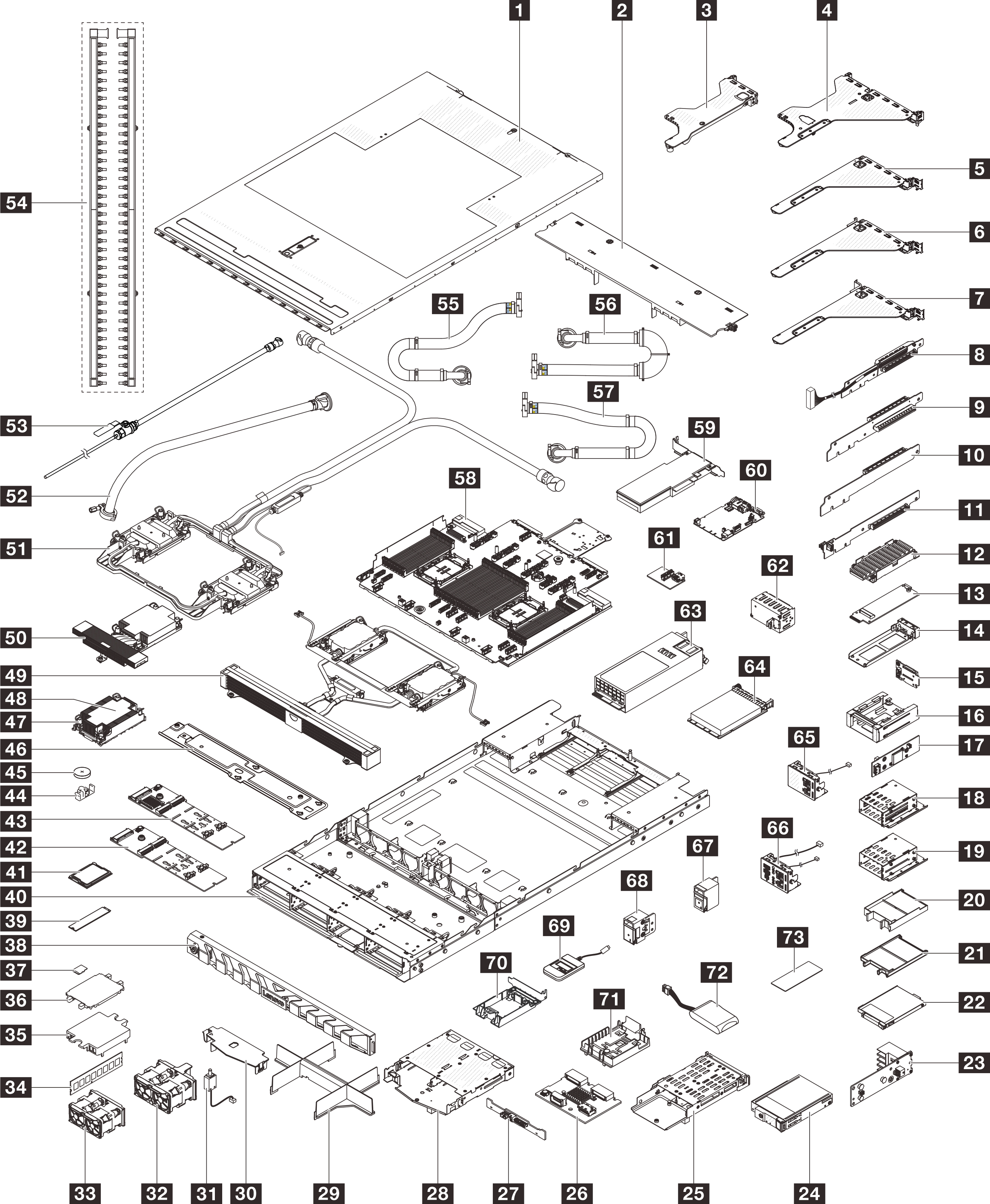

圖 1. 伺服器元件

下表中所列的零件視為下列其中一種︰

  • T1：層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下，要求 Lenovo 安裝「層級 1 CRU」，則安裝作業必須付費。

  • T2：層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU；若您有簽訂伺服器專屬的這類保固服務，也可要求 Lenovo 代為安裝，而且無須支付任何費用。

  • FRU：現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。

  • C：耗材零件及結構零件。您必須自行購買及更換耗材和結構零件。如果 Lenovo 應您的要求來購買或安裝結構元件，則會向您收取服務費用。

說明類型說明類型
1 上蓋T12 空氣擋板T1
3 擴充卡托架（半高、LP）T14 擴充卡托架（半高-全高、LP-FH）T1
5 擴充卡托架（全高、FH）T16 擴充卡托架（全高、FH）T1
7 背面擴充卡托架（全高、FH）T18 擴充卡 2–1T2
9 擴充卡 2–2T110 擴充卡 3T1
11 擴充卡 1T112 M.2 散熱槽F
13 M.2 轉插卡T214 M.2 硬碟匣C
15 前方 M.2 開機背板T216 前方 M.2 框架T1
17 前方 M.2 控制器板T218 E3.S 1T 框架T1
19 E3.S 2T 框架T120 E3.S 2T 硬碟填充板T1
21 E3.S 1T 硬碟填充板T122 E3.S 1T 硬碟T1
23 E3.S 背板T224 E3.S 2T CMMT1
25 後方 M.2 框架T126 後方 M.2 背板T2
27 2 x 2.5 吋後方硬碟背板T228 2 x 2.5 吋背面框架T1
29 處理器和散熱槽模組填充板C30 2 x 2.5 吋背面框架空氣擋板T1
31 入侵開關T132 系統風扇組（標準/效能）T1
33 系統風扇組（超級）T134 記憶體模組T1
35 冷板蓋C36 處理器插座蓋C
37 MicroSD 卡T138 安全擋板T1
39 M.2 硬碟T140 機箱FRU
41 處理器FRU42 M.2 非 RAID NVMe 2 機槽背板T2
43 M.2 RAID SATA/NVMe 2 機槽背板T244 M.2 固定器T1
45 CMOS 電池C46 散熱器固定器T1
47 散熱槽 PEEK 螺帽T248 標準散熱槽FRU
49 Processor Neptune Air Module (NeptAir)FRU50 效能散熱槽FRU
51 Processor Neptune Core ModuleFRU52 42U 排式軟管套件FRU
53 洩放套件FRU54 歧管FRU
55 42U/48U 機架式連接軟管（回流側）T156 42U 機架式連接軟管（供應側）FRU
57 48U 機架式連接軟管（供應側）FRU58 處理器板FRU
59 PCIe 配接卡T160 系統 I/O 板FRU
61 USB I/O 板T162 電源供應器填充板C
63 電源供應器T164 OCP 模組T1
65 正面 I/O 模組 (1)T266 正面 I/O 模組 (2)T1
67 機架閂鎖（右）T168 機架閂鎖（左）T1
69 外部診斷手持裝置T170 RAID 快閃記憶體電源模組匣（擴充卡托架中）T1
71 RAID 快閃記憶體電源模組匣（機箱上）T172 RAID 快閃記憶體電源模組T1
73 M.2 散熱墊FRU
