E3.S 드라이브 베이 섀시
이 섹션의 부품 목록을 사용하여 E3.S 앞면 드라이브 베이가 있는 서버 모델에 사용 가능한 각 구성 요소를 확인하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원에서 검색창에 서버의 모델명 또는 시스템 유형을 입력하여 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다. 일부 부품은 일부 모델에서만 사용 가능합니다.

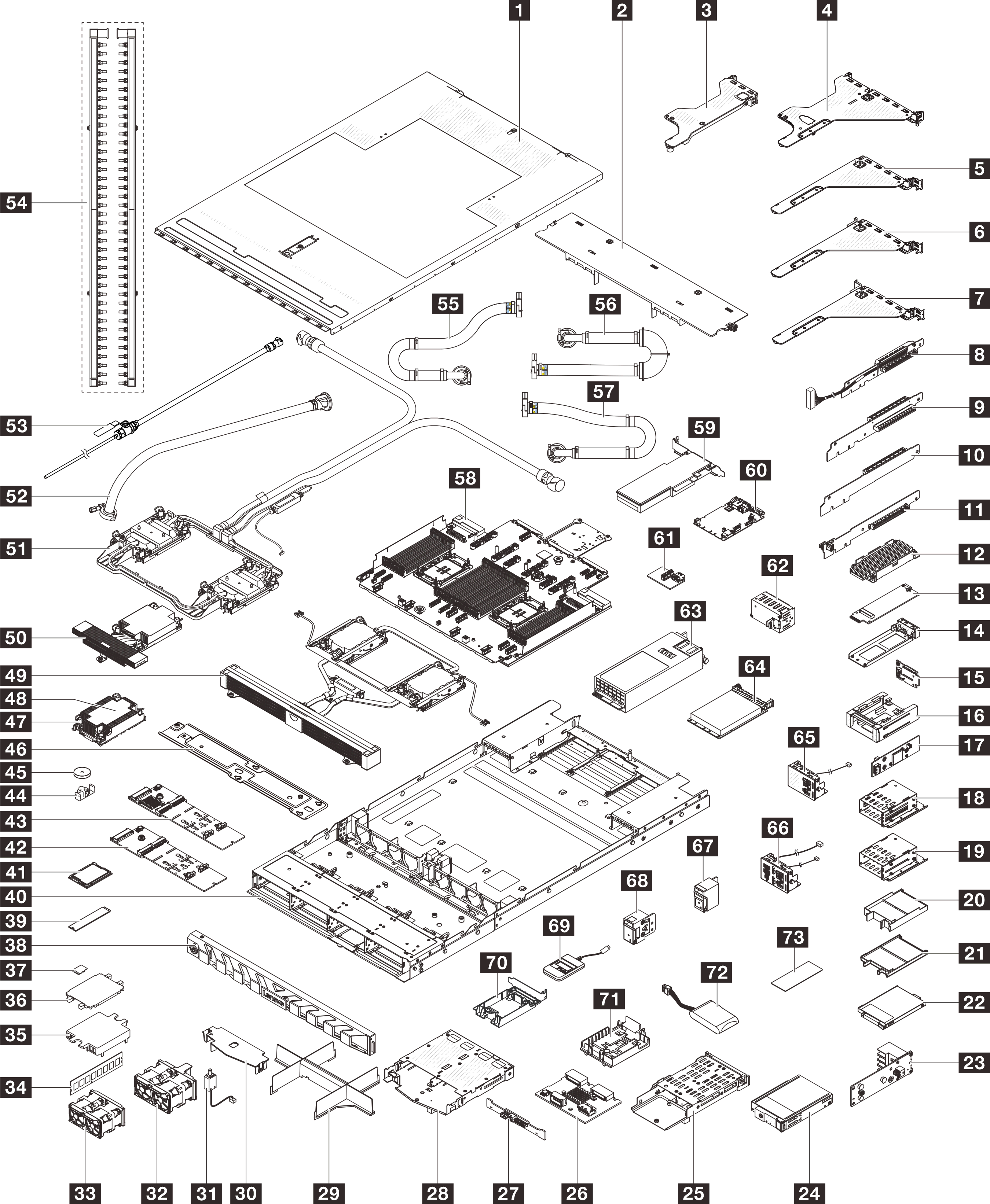

그림 1. 서버 구성 요소
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
FRU: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품의 구입과 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
| 설명 | 유형 | 설명 | 유형 |
|---|---|---|---|
| 1 윗면 덮개 | T1 | 2 공기 조절 장치 | T1 |
| 3 라이저 브래킷(로우 프로파일, LP) | T1 | 4 라이저 브래킷(로우 프로파일-전체 높이, LP-FH) | T1 |
| 5 라이저 브래킷(전체 높이, FH) | T1 | 6 라이저 브래킷(전체 높이, FH) | T1 |
| 7 뒷면 라이저 브래킷(전체 높이, FH) | T1 | 8 라이저 2-1 카드 | T2 |
| 9 라이저 2-2 카드 | T1 | 10 라이저 3 카드 | T1 |
| 11 라이저 1 카드 | T1 | 12 M.2 방열판 | F |
| 13 M.2 인터포저 | T2 | 14 M.2 드라이브 트레이 | C |
| 15 앞면 M.2 부팅 백플레인 | T2 | 16 앞면 M.2 케이지 | T1 |
| 17 앞면 M.2 컨트롤러 보드 | T2 | 18 E3.S 1T 드라이브 케이지 | T1 |
| 19 E3.S 2T 드라이브 케이지 | T1 | 20 E3.S 2T 드라이브 필러 | T1 |
| 21 E3.S 1T 드라이브 필러 | T1 | 22 E3.S 1T 드라이브 | T1 |
| 23 E3.S 백플레인 | T2 | 24 E3.S CMM 2T | T1 |
| 25 뒷면 M.2 케이지 | T1 | 26 뒷면 M.2 백플레인 | T2 |
| 27 2 x 2.5인치 뒷면 드라이브 백플레인 | T2 | 28 2 x 2.5인치 뒷면 드라이브 케이지 | T1 |
| 29 프로세서 및 방열판 모듈 필러 | C | 30 2 x 2.5" 뒷면 드라이브 케이지 공기 조절 장치 | T1 |
| 31 침입 스위치 | T1 | 32 시스템 팬 팩(표준/성능) | T1 |
| 33 시스템 팬 팩(울트라) | T1 | 34 메모리 모듈 | T1 |
| 35 냉각판 덮개 | C | 36 프로세서 소켓 덮개 | C |
| 37 MicroSD 카드 | T1 | 38 보안 베젤 | T1 |
| 39 M.2 드라이브 | T1 | 40 섀시 | FRU |
| 41 프로세서 | FRU | 42 M.2 비 RAID NVMe 2베이 백플레인 | T2 |
| 43 M.2 RAID SATA/NVMe 2베이 백플레인 | T2 | 44 M.2 고정 장치 | T1 |
| 45 CMOS 배터리 | C | 46 라디에이터 홀더 | T1 |
| 47 방열판 PEEK 너트 | T2 | 48 표준 방열판 | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 성능 방열판 | FRU |
| 51 Processor Neptune Core Module | FRU | 52 42U 인로우 호스 키트 | FRU |
| 53 블리드 키트 | FRU | 54 매니폴드 | FRU |
| 55 42U/48U 인랙 연결 호스(리턴 측) | T1 | 56 42U 인랙 연결 호스(공급 측) | FRU |
| 57 48U 인랙 연결 호스(공급 측) | FRU | 58 프로세서 보드 | FRU |
| 59 PCIe 어댑터 | T1 | 60 시스템 I/O 보드 | FRU |
| 61 USB I/O 보드 | T1 | 62 전원 공급 장치 필러 | C |
| 63 전원 공급 장치 | T1 | 64 OCP 모듈 | T1 |
| 65 앞면 I/O 모듈(1) | T2 | 66 앞면 I/O 모듈(2) | T1 |
| 67 랙 래치(오른쪽) | T1 | 68 랙 래치(왼쪽) | T1 |
| 69 외부 진단 핸드셋 | T1 | 70 RAID 플래시 전원 모듈 홀더(라이저 브래킷 내) | T1 |
| 71 RAID 플래시 전원 모듈 홀더(섀시 위) | T1 | 72 RAID 플래시 전원 모듈 | T1 |
| 73 M.2 열 패드 | FRU |
