Châssis avec baie d’unité E3.S

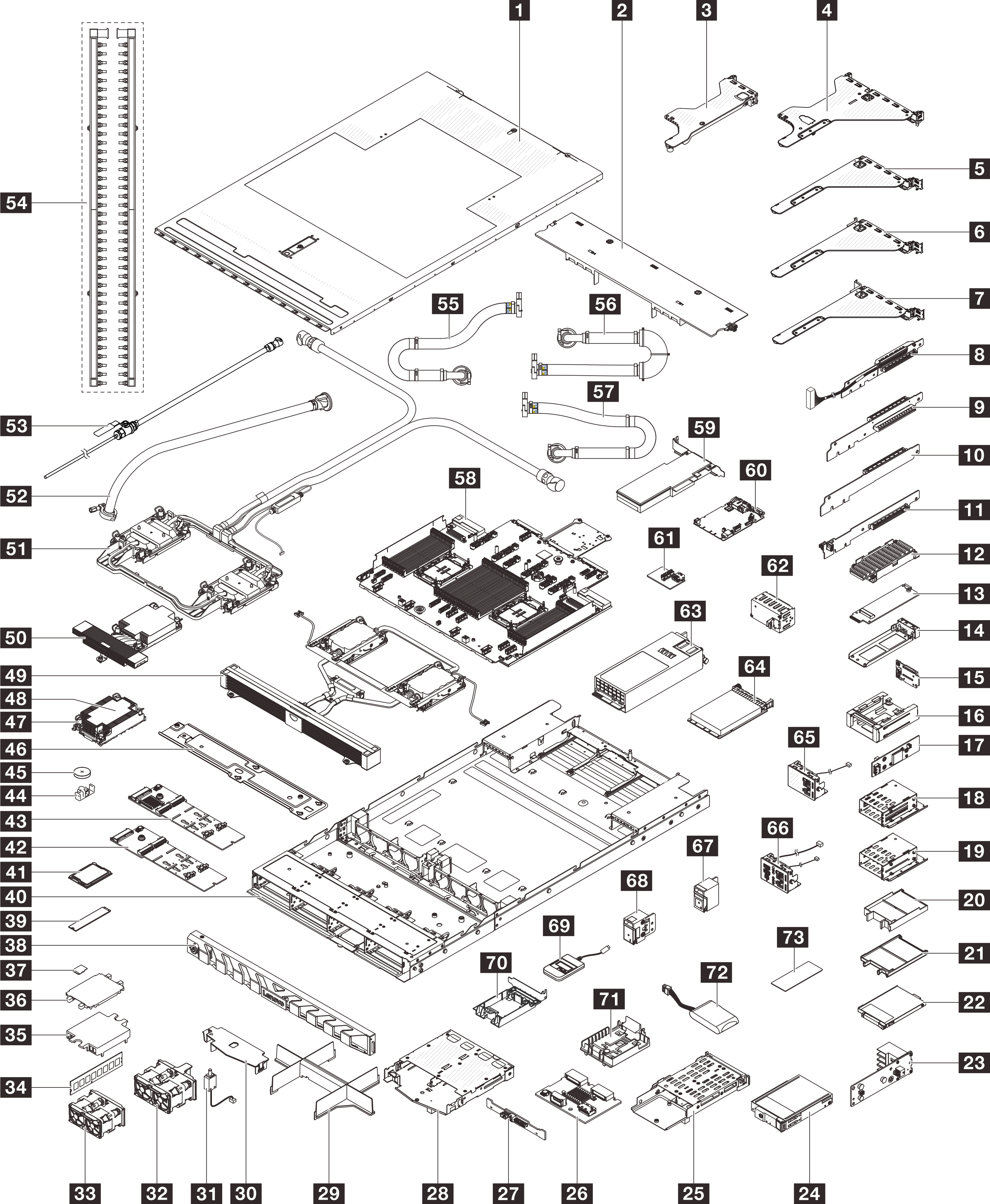

Utilisez la liste des pièces de cette section pour identifier tous les composants disponibles pour les modèles de serveur dotés de baies d’unité avant E3.S.
Accédez à Assistance centre de données Lenovo et saisissez le nom du modèle ou le type de machine de votre serveur dans la barre de recherche pour accéder à la page d’assistance.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
FRU : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Pièces structurelles et consommables. L’achat et le remplacement de pièces consommables et des pièces structurelles vous incombe. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
| Description | Type | Description | Type |
|---|---|---|---|
| 1 Carter supérieur | T1 | 2 Grille d’aération | T1 |
| 3 Support de carte mezzanine (extra-plat, LP) | T1 | 4 Support de carte mezzanine (extra-plat/pleine hauteur, LP-FH) | T1 |
| 5 Support de bloc mezzanine (pleine hauteur, FH) | T1 | 6 Support de bloc mezzanine (pleine hauteur, FH) | T1 |
| 7 Support de carte mezzanine arrière (pleine hauteur, FH) | T1 | 8 Carte mezzanine 2-1 | T2 |
| 9 Carte mezzanine 2-2 | T1 | 10 Carte mezzanine 3 | T1 |
| 11 Carte mezzanine 1 | T1 | 12 Dissipateur thermique M.2 | F |
| 13 Interposeur M.2 | T2 | 14 Plateau d’unité M.2 | C |
| 15 Fond de panier de démarrage M.2 avant | T2 | 16 Boîtier M.2 avant | T1 |
| 17 Carte contrôleur M.2 avant | T2 | 18 Boîtier d’unités de disque dur E3.S 1T | T1 |
| 19 Boîtier d’unités de disque dur E3.S 2T | T1 | 20 Obturateur d’unité E3.S 2T | T1 |
| 21 Obturateur d’unité E3.S 1T | T1 | 22 Unité E3.S 1T | T1 |
| 23 Fond de panier E3.S | T2 | 24 CMM E3.S 2T | T1 |
| 25 Boîtier M.2 arrière | T1 | 26 Fond de panier M.2 arrière | T2 |
| 27 Fond de panier d’unité arrière 2 x 2,5 pouces | T2 | 28 Boîtier d’unités de disque dur arrière 2 x 2,5 pouces | T1 |
| 29 Obturateur de module dissipateur thermique-processeur | C | 30 Grille d’aération de boîtier d’unités de disque dur arrière 2 x 2,5 pouces | T1 |
| 31 Commutateur d’intrusion | T1 | 32 Kit de ventilateurs système (standard/performance) | T1 |
| 33 Kit de ventilateurs système (Ultra) | T1 | 34 Module de mémoire | T1 |
| 35 Couvercle de la plaque froide | C | 36 Cache de socket du processeur | C |
| 37 Carte MicroSD | T1 | 38 Panneau de sécurité | T1 |
| 39 Unité M.2 | T1 | 40 Châssis | FRU (unité remplaçable sur site) |
| 41 Processeur | FRU (unité remplaçable sur site) | 42 Fond de panier à 2 baies M.2 NVMe non-RAID | T2 |
| 43 Fond de panier à 2 baies M.2 SATA/NVMe RAID | T2 | 44 Dispositif de retenue M.2 | T1 |
| 45 Pile CMOS | C | 46 Support de radiateur | T1 |
| 47 Douille PEEK de dissipateur thermique | T2 | 48 Dissipateur thermique standard | FRU (unité remplaçable sur site) |
| 49 Processor Neptune Air Module (NeptAir) | FRU (unité remplaçable sur site) | 50 Dissipateur thermique de performance | FRU (unité remplaçable sur site) |
| 51 Processor Neptune Core Module | FRU (unité remplaçable sur site) | 52 Kit de tuyaux 42U en rangée | FRU (unité remplaçable sur site) |
| 53 Kit de purge | FRU (unité remplaçable sur site) | 54 Collecteurs | FRU (unité remplaçable sur site) |
| 55 Tuyau de raccordement 42U/48U dans armoire (côté retour) | T1 | 56 Tuyau de raccordement 42U dans armoire (côté alimentation) | FRU (unité remplaçable sur site) |
| 57 Tuyau de raccordement 48U dans l’armoire (côté alimentation) | FRU (unité remplaçable sur site) | 58 Carte du processeur | FRU (unité remplaçable sur site) |
| 59 Adaptateur PCIe | T1 | 60 Carte d’E-S système | FRU (unité remplaçable sur site) |
| 61 Carte d’E-S USB | T1 | 62 Obturateur de bloc d’alimentation | C |
| 63 Unité de bloc d’alimentation | T1 | 64 Module OCP | T1 |
| 65 Module d’E-S avant (1) | T2 | 66 Module d’E-S avant (2) | T1 |
| 67 Taquet d’armoire (droit) | T1 | 68 Taquet d’armoire (gauche) | T1 |
| 69 Ensemble de diagnostics externe | T1 | 70 Support de module d’alimentation flash RAID (dans support de carte mezzanine) | T1 |
| 71 Support de module d’alimentation flash RAID (sur châssis) | T1 | 72 Module d’alimentation flash RAID | T1 |
| 73 Tampon thermique M.2 | FRU (unité remplaçable sur site) |
