E3.S ドライブ・ベイのシャーシ
このセクションの部品リストを参考にして、E3.S 前面ドライブ・ベイを搭載したサーバー・モデルで使用できる各コンポーネントを特定してください。
部品の注文について詳しくは、以下を参照してください。
Lenovo データセンターサポート に進み、検索バーにサーバーのモデル名またはマシン・タイプを入力して、サポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
注
モデルによっては、ご使用のサーバーの外観は、図と若干異なる場合があります。部品によっては一部のモデルでのみ使用できます。

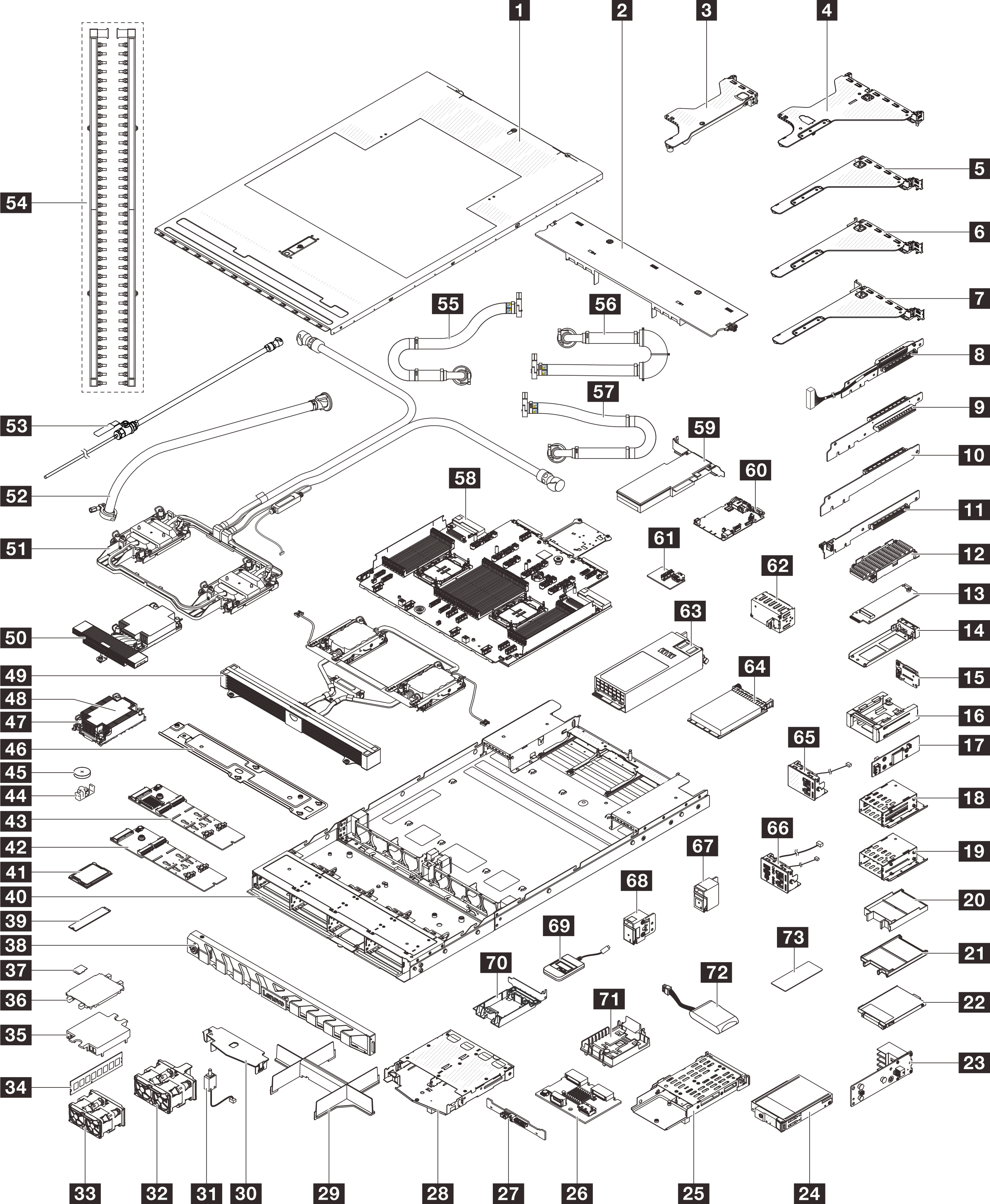

図 1. サーバー・コンポーネント
次の表にリストした部品は、次のいずれかとして識別されます。
T1: Tier 1 のお客様での取替え可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様での取替え可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
FRU: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗品や構成部品の購入や交換は、お客様の責任です。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。
| 説明 | タイプ | 説明 | タイプ |
|---|---|---|---|
| 1 トップ・カバー | T1 | 2 エアー・バッフル | T1 |
| 3 ライザー・ブラケット (ロー・プロファイル、LP) | T1 | 4 ライザー・ブラケット (ロー・プロファイル + フルハイト、LP-FH) | T1 |
| 5 ライザー・ブラケット (フルハイト、FH) | T1 | 6 ライザー・ブラケット (フルハイト、FH) | T1 |
| 7 背面ライザー・ブラケット (フルハイト、FH) | T1 | 8 ライザー 2–1 カード | T2 |
| 9 ライザー 2–2 カード | T1 | 10 ライザー 3 カード | T1 |
| 11 ライザー 1 カード | T1 | 12 M.2 ヒートシンク | F |
| 13 M.2 変換コネクター | T2 | 14 M.2 ドライブ・トレイ | C |
| 15 前面 M.2 ブート・バックプレーン | T2 | 16 前面 M.2 ケージ | T1 |
| 17 前面 M.2 コントローラー・ボード | T2 | 18 E3.S 1T ドライブ・ケージ | T1 |
| 19 E3.S 2T ドライブ・ケージ | T1 | 20 E3.S 2T ドライブ・フィラー | T1 |
| 21 E3.S 1T ドライブ・フィラー | T1 | 22 E3.S 1T ドライブ | T1 |
| 23 E3.S バックプレーン | T2 | 24 E3.S 2T CMM | T1 |
| 25 背面 M.2 ケージ | T1 | 26 背面 M.2 バックプレーン | T2 |
| 27 2 x 2.5 型背面ドライブ・バックプレーン | T2 | 28 2 x 2.5 型背面ドライブ・ケージ | T1 |
| 29 プロセッサーおよびヒートシンク・モジュール・フィラー | C | 30 2 x 2.5 型背面ドライブ・ケージ・エアー・バッフル | T1 |
| 31 侵入検出スイッチ | T1 | 32 システム・ファン・パック (標準/パフォーマンス) | T1 |
| 33 システム・ファン・パック (ウルトラ) | T1 | 34 メモリー・モジュール | T1 |
| 35 コールド・プレート・カバー | C | 36 プロセッサー・ソケット・カバー | C |
| 37 MicroSD カード | T1 | 38 セキュリティー・ベゼル | T1 |
| 39 M.2 ドライブ | T1 | 40 シャーシ | FRU |
| 41 プロセッサー | FRU | 42 M.2 非 RAID NVMe 2 ベイ・バックプレーン | T2 |
| 43 M.2 RAID SATA/NVMe 2 ベイ・バックプレーン | T2 | 44 M.2 保持具 | T1 |
| 45 CMOS バッテリー | C | 46 ラジエーター・ホルダー | T1 |
| 47 ヒートシンク PEEK ナット | T2 | 48 標準ヒートシンク | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 パフォーマンス・ヒートシンク | FRU |
| 51 Processor Neptune Core Module | FRU | 52 42U 行内ホース・キット | FRU |
| 53 ブリーダー・キット | FRU | 54 多岐管 | FRU |
| 55 42U/48U ラック内接続ホース (リターン側) | T1 | 56 42U ラック内接続ホース (供給側) | FRU |
| 57 48U ラック内接続ホース (供給側) | FRU | 58 プロセッサー・ボード | FRU |
| 59 PCIe アダプター | T1 | 60 システム I/O ボード | FRU |
| 61 USB I/O ボード | T1 | 62 パワー・サプライ・ユニット・フィラー | C |
| 63 パワー・サプライ・ユニット | T1 | 64 OCP モジュール | T1 |
| 65 前面 I/O モジュール (1) | T2 | 66 前面 I/O モジュール (2) | T1 |
| 67 ラック・ラッチ (右) | T1 | 68 ラック・ラッチ (左) | T1 |
| 69 外部診断ハンドセット | T1 | 70 RAID フラッシュ電源モジュール・ホルダー (ライザー・ブラケット内) | T1 |
| 71 RAID フラッシュ電源モジュール・ホルダー (シャーシ上) | T1 | 72 RAID フラッシュ電源モジュール | T1 |
| 73 M.2 サーマル・パッド | FRU |
